Преимущества и недостатки кориолисового массового расходомера

Почему кориолисов расходомер так популярен и каковы его преимущества и недостатки?

Начнем с принципа Кориолиса.

Как работает кориолисов расходомер?

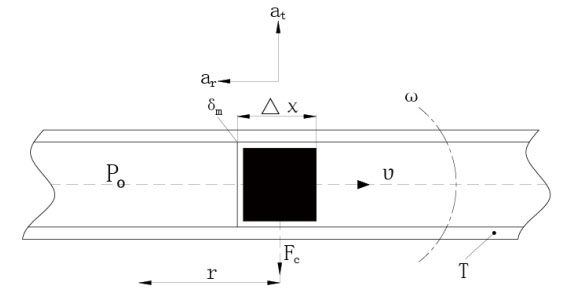

Частица массой δm движется с постоянной скоростью v через трубку, вращающуюся с угловой скоростью ω вокруг фиксированной точки P. Эта частица испытывает две составляющие ускорения:
1. Центростремительное ускорение (αr):
Величина: ω2r
Направление: к точке P.
2. Кориолисово ускорение (αt):
Величина: 2ωv
Направление: перпендикулярно (αr)

Согласно второму закону Ньютона (сила = масса × ускорение), ускорение Кориолиса требует соответствующей силы в направлении αt, определяемой как 2ωvδm2ωvδm. Эта сила прикладывается *трубкой* к жидкости. *Сила реакции*, действующая *жидкостью на трубку, равна Fc=2ωvδm (сила Кориолиса).

Элемент массы жидкости равен δm=ρAΔxδm=ρAΔx (где ρ — плотность жидкости, A — площадь поперечного сечения трубки). Таким образом, приращение силы Кориолиса равно:

где прирост массового расхода

Для определённой геометрии осциллирующей трубки с фиксированными вибрационными характеристиками ΔFc зависит исключительно от δqm. Следовательно, измерение силы Кориолиса (ΔFc), создаваемой потоком жидкости, напрямую или косвенно, позволяет измерить массовый расход (qm). Это основной принцип работы кориолисовых расходомеров.

• Он позволяет осуществлять прямое измерение массового расхода с высокой точностью. Погрешность может достигать 0,1–0,5%. Кориолисов расходомер в настоящее время является самым точным расходомером в мире.

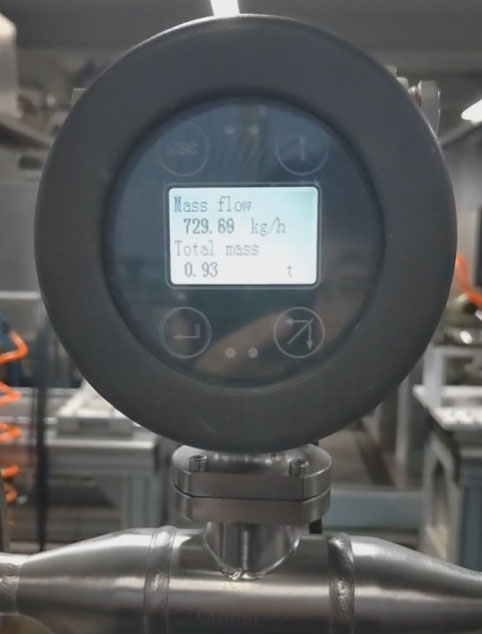

Самый точный расходомер в мире

• Он имеет широкий спектр измеряемых жидкостей, включая жидкости с высокой вязкостью, такие как смола , мед, клей, битум , полимер , патока , двухфазные жидкости жидкость-твердое тело, двухфазные жидкости жидкость-газ, содержащие следы газов, а также газы среднего и высокого давления достаточной плотности.

Высоковязкую жидкость можно измерить с помощью кориолисового расходомера.

• The vortex flow and non-uniform flow velocity distribution caused by the upstream and downstream pipelines have no influence on the performance of the flow sensor. Generally, it is not required straight pipe lines when installing the sensor. However, most flow meters require upstream and downstream straight pipe sections, such as electromagnetic flow meters , turbine flow meters , vortex street flow meters , etc.

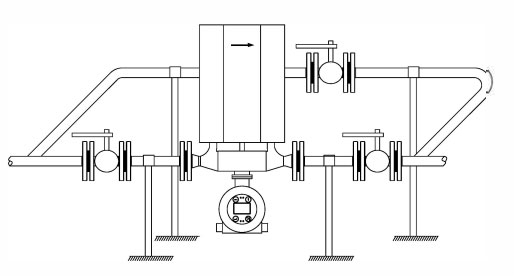

Не требуется прямой трубопровод до и после расходомера

• Изменение вязкости жидкости не оказывает существенного влияния на измеряемую величину. Кориолисовый расходомер может измерять жидкости с высокой вязкостью, например, 500000 сП.
• Изменение плотности жидкости мало влияет на измеряемую величину. Кориолисовый расходомер может измерять расход высокоплотных пульп, таких как пульпа, раствор, шлам и т. д. Как правило, для корректной работы кориолисового расходомера плотность пульпы не должна превышать 3 г/см³.

Измерение шлама возможно, если его плотность составляет менее 3 г/см³.

• Имеет несколько выходов, которые могут одновременно выдавать мгновенные значения массового или объёмного расхода, плотности, температуры жидкости и другие сигналы. Кроме того, расходомер оснащён несколькими цифровыми входами и выходами, а некоторые модели поддерживают функции управления дозированием. Он имеет частотный, импульсный, токовый выходы 4–20 мА, а также выходы MODUBS RTU (RS485), HART или Profibus.
• Двунаправленное измерение потока
• Измерение расхода под высоким давлением, позволяющее измерять даже среды с давлением до 14000 фунтов на кв. дюйм, редко выдерживает столь высокие давления.

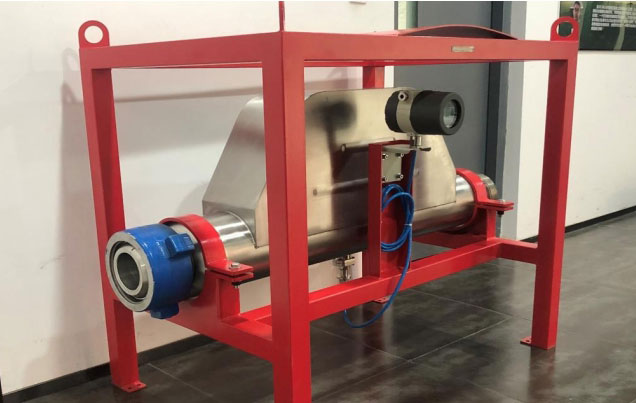

Для цементного раствора высокого давления, давление 40 МПа, соединение 4"

• Расходомер Кориолиса, как и электромагнитный расходомер, может осуществлять двунаправленное измерение расхода, но перед обратным измерением требуется настроить параметры в преобразователе для осуществления измерения обратного потока.

• Он предназначен для измерения расхода высоковязких жидкостей, таких как сырая нефть, тяжёлая нефть, мазут и другие жидкости с повышенной вязкостью. Ранее для измерения расхода использовались объёмные расходомеры, целевые расходомеры и т.д. В настоящее время используются кориолисовы массовые расходомеры, обеспечивающие высокую надёжность и точность измерений.
• Расходомер Кориолиса может измерять очень малые объёмы жидкости, например, 1 кг/ч. Ни один другой расходомер не способен измерить такой малый массовый расход , .




Малый кориолисовый расходомер для измерения микрорасхода


• Кориолисовые массовые расходомеры могут синхронно измерять плотность жидкости, что позволяет рассчитывать объёмный расходомер и определять соотношение двухкомпонентных жидкостей (например, несовместимых нефти и воды). Ввод плотности двух жидкостей: среды 1 и среды 2.

Процентное значение, отображаемое массовым расходомером, представляет собой процентное содержание среды 1 в смешанной среде 1 и среде 2. Процентное значение отображается в диапазоне от 0 до 100%.

Недостаток кориолисового расходомера

• Плохая стабильность нуля, что влияет на точность расходомера.
• Его нельзя использовать для измерения жидкостей с меньшей плотностью, например, газа низкого давления или низкой плотности.
• Незначительное увеличение содержания газа в жидкости может привести к значительному увеличению погрешности измерения.
• Он чувствителен к внешним вибрационным помехам.

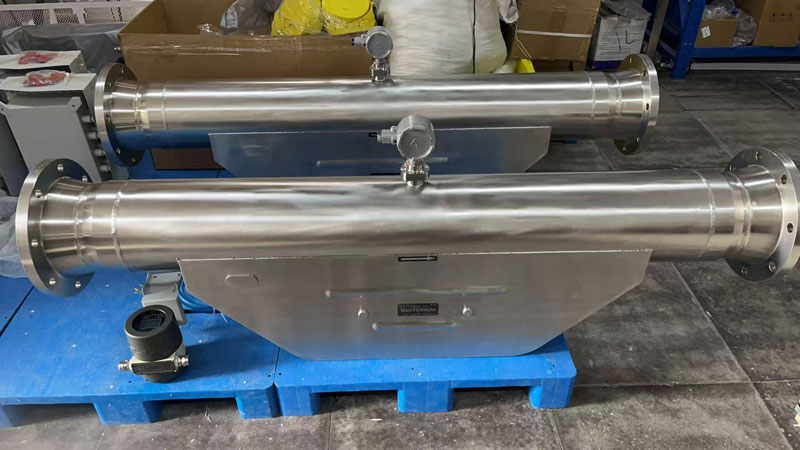

• Его нельзя использовать для расходомеров большего диаметра. В настоящее время мы можем изготовить кориолисовый расходомер максимум на 10 дюймов .

• Потеря давления велика, особенно при измерении жидкости с высоким давлением насыщенных паров; потеря давления может привести к испарению жидкости и возникновению кавитации.

Кориолисов расходомер

Прямое измерение массового расхода.
Высокая точность: 0,1%~0,2%.
Также измеряйте плотность, температуру, давление.
Для измерения всех жидкостей.

Кориолисов расходомер с изогнутой трубкой

Меньший размер установки.
Максимальный размер сенсора 10 дюймов.
Profibus PA/HART/MODBUS.
Лучше всего подходит для высоковязких или шламообразных жидкостей.

Санитарный кориолисовый расходомер

Трехзажимное соединение или концевой фитинг DIN 11851.
Мокрые части из нержавеющей стали 316L.
Для вина, патоки, меда, молока, йогурта, шоколада...
для пищевой, молочной, биотехнологической, фармацевтической промышленности.

Кориолисовый расходомер/контроллер

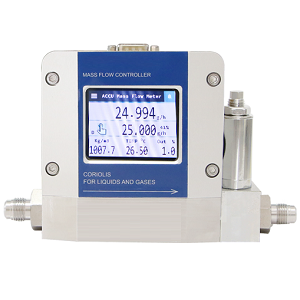

Малый расходомер/регулятор расхода, работающий по принципу Кориолиса.
Массовый расходомер с наивысшей точностью для газа, жидкости и пара.
Он может обнаружить поток 40 г/ч и даже ниже.

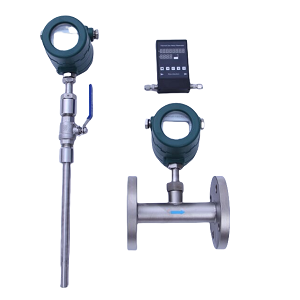

Тепловой массовый расходомер
