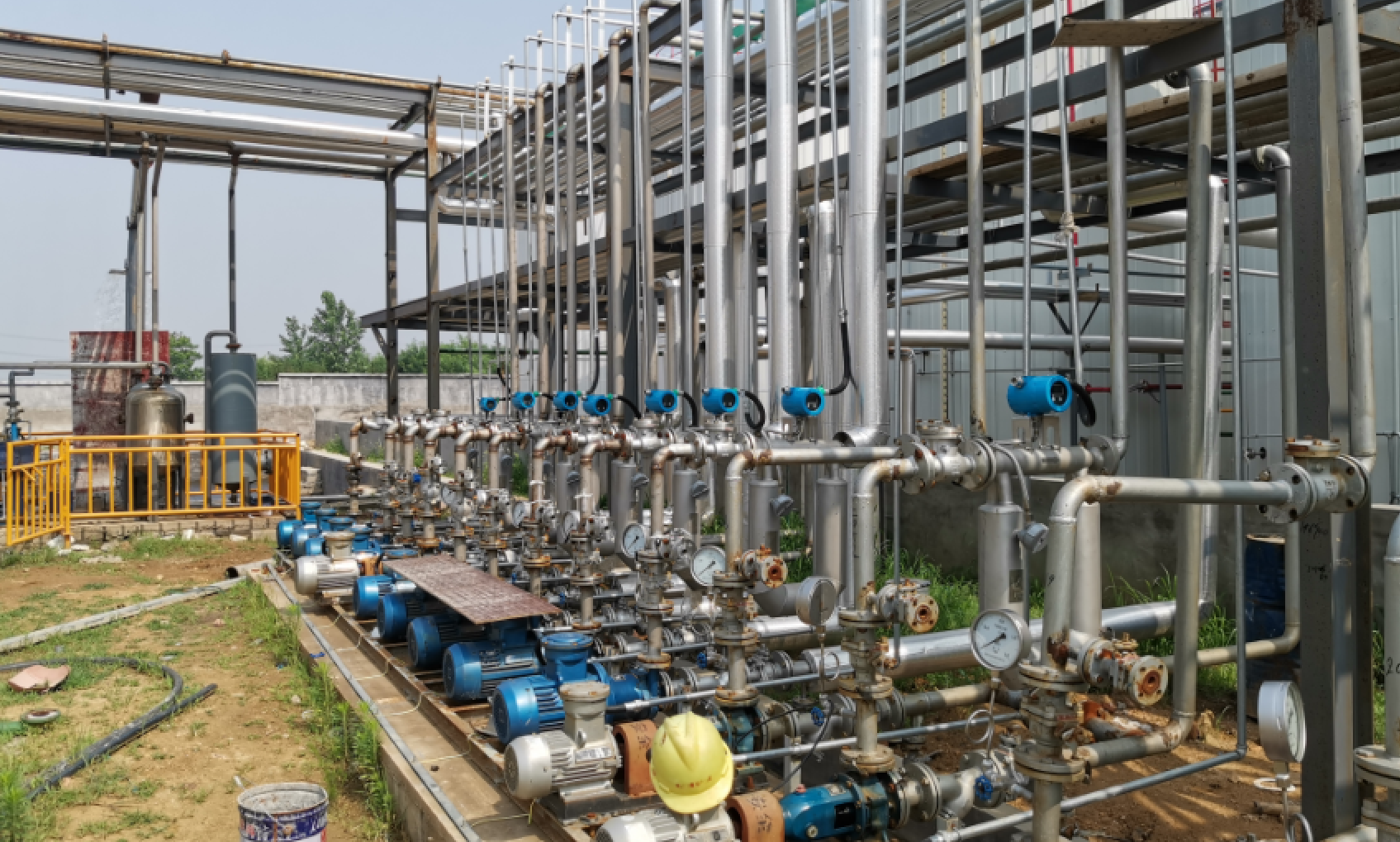

Кориолисовый массовый расходомер для фторхимической и специальной газовой промышленности в Юго-Восто

1. Обзор отрасли

Фторхимическая и специализированная газовая промышленность играет важнейшую роль в растущих производственных и энергетических рынках Юго-Восточной Азии. В таких странах, как Вьетнам, Малайзия, Таиланд и Сингапур, наблюдается значительный рост производства хладагентов, синтеза фторполимеров, производства полупроводников и тонкой химической переработки. Эти отрасли работают с широким спектром сжиженных газов, коррозионных жидкостей и плотных химических промежуточных продуктов, требующих точного, безопасного и стабильного измерения расхода.
В процессах, связанных с хлорфторуглеродами (ХФУ), гидрофторолефинами (ГФО), соединениями на основе пропилена и галогенированными промежуточными продуктами, точный мониторинг расхода и плотности критически важен для контроля качества, дозирования партий и соблюдения нормативных требований. Для таких сложных применений кориолисовый массовый расходомер стал золотым стандартом для надежных измерений в условиях изменяющегося давления, температуры и вязкости.

2. Характеристики измеряемой среды

Материалы, обычно используемые в фторхимической и специальной газовой промышленности, демонстрируют значительные колебания плотности, температуры, летучести и коррозионной активности. Вот несколько показательных примеров (основанных на реальных промышленных исследованиях):
• ХТФЭ (хлортрифторэтилен) – хладагент и мономер для производства фторполимеров с плотностью около 1390 кг/м³ и температурой кипения −26 °C. Жидкость хранится и дозируется при температуре от −27 °C до −20 °C под давлением 400–700 кПа.
• C₄F₆ (производные перфторбутена) – фторированный газ, используемый в травлении полупроводников и прецизионном охлаждении. Плотность составляет около 1600 кг/м³, поэтому обычно используется в жидкой форме под давлением 200–600 кПа при температуре от −10 °C до +35 °C.
• Пропилен (смеси CxFyClz) – реакционноспособный углеводород, используемый в смешивании хладагентов и тонком химическом синтезе. Диапазон производительности при температуре 5–10 °C и давлении 500 кПа может варьироваться от 10 кг/ч до более 2000 кг/ч.
• Жидкости RL-316 / RC-316 – плотные, коррозионные промежуточные продукты с плотностью около 1750–1810 кг/м³, используемые в полимерных или специальных химических реакциях.
• Химикаты на основе DCl₂ – Сильно едкие галогенные соединения, требующие стойких материалов и стабильных измерений при низких температурах.
Эти параметры приведены в качестве примеров из запросов клиентов и не отражают всего многообразия отрасли.
Они отражают типичные рабочие условия в системах с фторсодержащими веществами, хладагентами и электронными газами, где точный и надежный контроль расхода имеет решающее значение.

3. Технические проблемы измерения расхода

Измерение расхода в фторхимической и специальной газовой промышленности представляет особую сложность из-за сложного поведения используемых жидкостей:
• Высокие изменения плотности и вязкости вызывают нелинейные ошибки в механических или объемных расходомерах.
• Для коррозионных и галогенированных жидкостей требуется датчик расхода, полностью изготовленный из нержавеющей стали, или детали, контактирующие с жидкостью, из сплава Hastelloy для предотвращения загрязнения.
• Криогенные условия (ниже −20 °C) могут привести к дрейфу показаний датчика, образованию конденсата или замерзанию в обычных датчиках расхода.
• Многофазный поток (переходы жидкость-пар) усложняет калибровку расходомеров дифференциального давления и турбинных расходомеров.
• Ограничения по компактной установке, поскольку большинство технологических линий используют соединения типа Camlock или резьбовые соединения размером ½″–1″, требуют использования небольших, но высокоточных счетчиков.
Традиционные объемные технологии, такие как турбинные, вихревые или дифференциальные расходомеры, не могут полностью решить эти проблемы, особенно когда для управления технологическим процессом или выставления счетов требуются точные измерения массового расхода и плотности.

4. Почему кориолисовые расходомеры являются идеальным решением

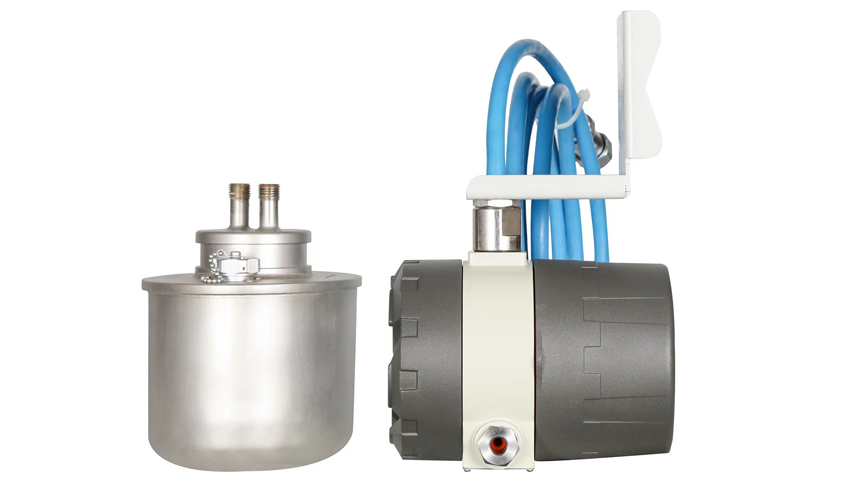

Кориолисов расходомер измеряет фактический массовый расход, регистрируя сдвиг фаз, вызванный импульсом жидкости в вибрирующих расходомерных трубках. Этот принцип делает его независимым от плотности, давления, температуры или вязкости жидкости, обеспечивая непревзойденную точность в широком диапазоне сред.
Для применений с фторсодержащими и специальными газами преимущества очевидны:
• Прямое измерение массового расхода без необходимости компенсации температуры или давления.
• Высокая точность (±0,1~0,2 % от показаний) и повторяемость даже при низких расходах ниже 1 кг/ч.
• Интегрированный вывод плотности и температуры, позволяющий одновременно контролировать качество и концентрацию.
• Криогенные возможности, обеспечивающие стабильность при температурах до −50 °C для сжиженных газов, таких как CTFE или C₄F₆.
• Коррозионностойкие материалы, включая нержавеющую сталь 316L и сплав «Хастеллой», для работы с галогенированными и кислотными средами.
• Компактная и съемная конструкция, позволяющая производить измерения на мобильных салазках или грузовиках с использованием соединений типа Camlock размером ½″–¾″.
• Совместимость с цифровыми сигналами (4–20 мА, HART, Modbus RTU) для интеграции с системами ПЛК или РСУ.
Устраняя необходимость в дополнительных датчиках или компенсациях, кориолисовые расходомеры упрощают конструкцию системы и повышают общую безопасность и прослеживаемость процесса — ключевые приоритеты в производстве химикатов и хладагентов.

5. Примеры заявок (основаны на реальных запросах)

Компания Silver Automation Instruments получила множество запросов от предприятий по производству фторхимических веществ и специальных газов в Юго-Восточной Азии, что иллюстрирует широкий спектр вариантов использования:
• Массовый расходомер Кориолиса ¾″, используемый для измерения CTFE при температуре −25 °C, давлении 400–700 кПа и расходе 10–100 кг/ч.
• Расходомер ½″ для смесей пропилена при температуре 5–10 °C, давлении 500 кПа и диапазоне расхода 13–60 кг/ч.
• Кориолисовый расходомер 65А для химических жидкостей RL-316 плотностью 1810 кг/м³, работающий при температуре 34 °С и давлении 90–100 кПа.
• Применение C₄F₆ в полупроводниковой промышленности с диапазоном расхода 0,5–10 кг/ч, плотностью 1650 кг/м³ и давлением 350–600 кПа.
Каждый случай демонстрирует, как одна конструкция кориолисового расходомера может адаптироваться к различным технологическим условиям — от заправки низкотемпературным хладагентом до смешивания плотных жидких химикатов.

6. Преимущества для фторхимической и специальной газовой промышленности

Внедрив кориолисовы массовые расходомеры компании Silver Automation Instruments, промышленные операторы в секторе фторхимической промышленности могут добиться следующих результатов:
• Повышение эффективности производства благодаря точному контролю скорости подачи реагентов и количества партий.
• Повышенная безопасность благодаря точному обнаружению утечек или отклонений потока в критических системах.
• Сокращение затрат на техническое обслуживание, поскольку кориолисовы счетчики не имеют движущихся частей и имеют минимальный дрейф калибровки.
• Лучший контроль качества за счет одновременного контроля массы, плотности и температуры.
• Соответствие нормативным требованиям, поддержка стандартов ISO, CE, ATEX для торговых и коммерческих приложений.
Независимо от того, используется ли он в системах подачи фторполимерного мономера, линиях заправки хладагентом или в системах распределения полупроводникового газа, кориолисовый расходомер обеспечивает надежную и воспроизводимую работу в самых сложных условиях.

7. Заключение

По мере того, как Юго-Восточная Азия продолжает укреплять свои позиции в производстве фторхимических соединений, хладагентов и поставках специальных газов, точное измерение расхода становится залогом промышленного успеха. Кориолисовый массовый расходомер выделяется как единственная технология, сочетающая в одном приборе прямое измерение массового расхода, высокую точность и отличную совместимость материалов.
Компания Silver Automation Instruments предлагает полный ассортимент кориолисовых расходомеров — от компактных моделей диаметром ½ дюйма для пилотных систем до крупных датчиков диаметром 100 мм для работы с химическими веществами. Благодаря проверенной производительности, локальной поддержке и выгодным ценам, Silver Automation Instruments — ваш надежный партнер в области измерения расхода в фторхимической и специальной газовой промышленности.
