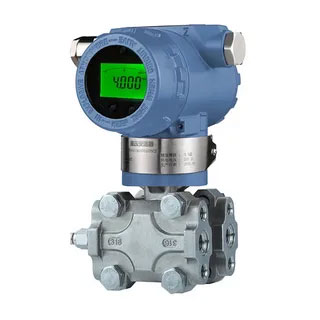

Что такое датчики давления Modbus RS485?

Что означает наличие датчика давления с выходом связи MODBUS RS485?

Датчик давления RS485 MODBUS — это промышленный датчик, который измеряет давление и передает цифровые сигналы по сети RS485. Эти интеллектуальные устройства передают данные о давлении в цифровом виде по протоколу MODBUS RTU. Это означает, что несколько датчиков, в том числе датчиков перепада давления, могут быть подключены к одной двухпроводной шине, что отличается от традиционных аналоговых датчиков 4–20 мА.

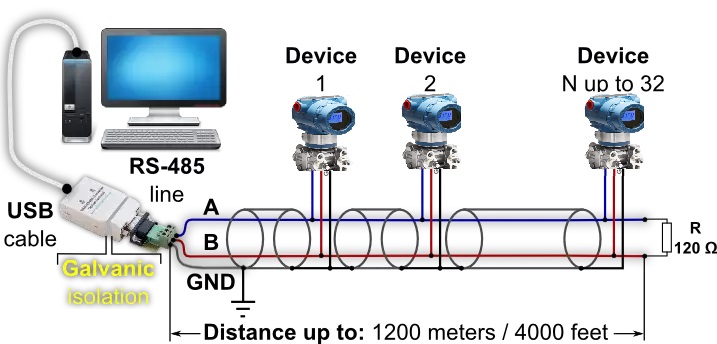

Использование интерфейса RS485 вместо аналоговой связи даёт ряд преимуществ. К одной сети можно подключить до 247 полевых приборов (не только датчики давления, но и датчики перепада давления, абсолютного давления, уровнемеры, расходомеры и датчики температуры), передавать данные на расстояние до 1200 метров без потери качества сигнала и получать более подробную диагностическую информацию, чем просто показания давления. Благодаря открытости, надёжности и совместимости практически со всеми промышленными системами управления, протокол MODBUS стал популярным стандартом в отрасли.

Чаще всего эти датчики или преобразователи измеряют избыточное давление, отрицательное давление, смешанное давление, абсолютное давление или дифференциальное давление. Они преобразуют механическое давление в электрические сигналы, используя такие технологии датчиков давления, как пьезорезистивные кремниевые, монокристаллические кремниевые, металлоемкостные датчики и другие. После этого встроенный микропроцессор оцифровывает сигнал, добавляет температурную компенсацию и упаковывает данные в соответствии со стандартами MODBUS перед отправкой по шине RS485.

Многие современные датчики давления RS485 оснащены ЖК-дисплеями, которые позволяют операторам мгновенно просматривать показания или настраивать параметры с помощью дисплеев, а также передавать данные в диспетчерские. Эта двойная функция делает их очень полезными как для локального мониторинга, так и для централизованного управления.

Какова стоимость датчика давления MODBUS RS485?

Цена на датчики давления RS485 зависит от их характеристик, но отличные модели можно приобрести всего за 300 долларов. Мы производим датчики давления, дифференциального давления, а также датчики давления с мембранным разделителем и химическим разделителем на сайте silverinstruments.com. Мы занимаемся этим уже 30 лет и знаем своё дело. Наши продукты очень стабильны и экономичны.

На цены датчиков давления MODBUS влияет ряд факторов:

Сенсорная технология:

Пьезорезистивные кремниевые датчики (например, серии SH308) обычно дешевле монокристаллических кремниевых датчиков (серии SH-M) или емкостных датчиков давления, но все они работают очень хорошо. Серия SH-M с монокристаллическим кремнием обеспечивает точность измерения в пределах ±0,075% или ±0,1%, в то время как модели с диффузионным кремнием — в пределах ±0,1%, ±0,2% или ±0,5%.

Диапазон давления:

Датчики дифференциального давления низкого диапазона (1 кПа) могут стоить дороже обычных датчиков давления (10, 100 или 200 фунтов на кв. дюйм). Наши изделия доступны в широком диапазоне размеров: от 0 до 7 кПа и от 0 до 70 МПа, поэтому их можно использовать практически в любых промышленных условиях.

Структура датчика давления:

Конструкция датчика давления также влияет на цену. Например, на цену MODBUS-преобразователей/преобразователей дифференциального давления влияют трёхзажимные мембранные датчики, фланцевые мембранные датчики, мембранные датчики высокого давления (например, мембранные датчики с фланцами 900LB), капиллярные датчики и датчики, устойчивые к высоким температурам. Кроме того, на цену влияет выбор типа разъема (папа или мама) для MODBUS-преобразователей давления .

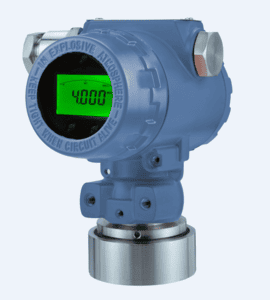

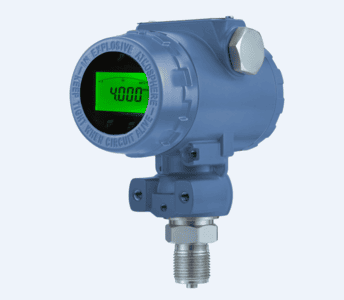

Male Pressure transmitter	Female Pressure Transmitter

Материал конструкции:
Стандартные детали из нержавеющей стали 316L, контактирующие с рабочей средой, являются самыми дешевыми, но использование экзотических материалов, таких как хастеллой C-276, тантал или монель, для коррозионных сред повышает расходы. Однако, тратя деньги на правильные материалы, вы предотвращаете ранний выход из строя и снижаете затраты в долгосрочной перспективе.

Функции:

Базовые передатчики RS485 без дисплеев дешевле, чем передатчики с ЖК-экранами, совместимые с протоколом HART или имеющие сертификаты, подтверждающие их взрывобезопасность ATEX (Exd II BT4 или Exia IIC T6).

Наши датчики давления RS485 стоимостью от 300 долларов США по-прежнему отличаются высоким качеством. Эти датчики давления отлично работают в сложных промышленных условиях, поскольку обеспечивают стабильность показаний в пределах ±0,2% в год и выдерживают температуры от -40°C до +85°C (или от -40°C до +105°C для металлоёмкостных моделей).

Почему MODBUS RTU необходим для датчиков давления и перепада давления

Когда дело касается связи MODBUS RTU, есть веские причины выбрать датчики RS485 вместо старых аналоговых датчиков давления 4–20 мА:

Возможность многоточечной связи:

К одной паре кабелей можно подключить несколько датчиков. В большом здании с большим количеством точек измерения давления это значительно сокращает расходы на проводку и время установки по сравнению с использованием отдельных цепей датчиков давления 4–20 мА.

Двусторонняя связь:

MODBUS обеспечивает двустороннюю передачу данных, в отличие от односторонних аналоговых сигналов. Вы можете изменять настройки датчика давления дистанционно, не прикасаясь к нему. Например, можно менять единицы измерения давления, нулевую точку, количество знаков после запятой или значения демпфирования, даже не видя цифровые датчики давления. Это очень полезно для датчиков, расположенных в опасных или труднодоступных местах.

Доступ к большему количеству данных:

Датчики давления MODBUS не просто считывают значения давления. Вы можете просматривать напряжение батареи, индикаторы качества сигнала, диагностические коды и параметры конфигурации. Адреса регистров, параметры конфигурации, калибровочные коэффициенты, а также данные о давлении и температуре как в формате с плавающей запятой, так и в целочисленном формате.

Цифровой датчик давления Moubus, передающий данные с высокой точностью:

RS485 передаёт цифровые данные, не подверженные влиянию электрических помех, которые могут ухудшить чёткость аналоговых токовых сигналов 4–20 мА. В промышленных зонах, где присутствуют частотно-регулируемые приводы (ПЧ), двигатели и сварочное оборудование, создающие сильный шум, или данные передаются на большие расстояния, цифровая связь MODBUS обеспечивает чёткость сигнала, но аналоговые токовые контуры 4–20 мА могут быть искажены или сигнал может быть слабым.

Системная интеграция:

Протокол MODBUS поддерживается всеми современными системами SCADA, ПЛК и контроллерами РСУ. Он легко интегрируется, а открытый протокол исключает необходимость использования сторонних систем.

Подготовка к будущему:

Цифровая связь становится всё более важной по мере развития проектов «Индустрия 4.0» и IIoT. Передатчики RS485 MODBUS идеально работают с архитектурой интеллектуальных заводов, обеспечивая прогностическое обслуживание и расширенную аналитику.

Протокол работает со скоростью передачи данных от 1200 до 38400 бит/с и позволяет устанавливать контроль чётности: «Нет», «Чётный» или «Нечётный». Это обеспечивает совместимость с существующей сетевой инфраструктурой. Настройка датчика давления MODBUS RS485. Для получения дополнительной технической информации о датчике давления MODBUS см.

Технические характеристики датчиков давления/перепада давления MODBUS

Понимание технических характеристик поможет вам выбрать правильный передатчик, соответствующий вашим потребностям.

Параметры связи MODBUS:

- Последовательный интерфейс: RS485, полудуплекс
- Протокол: MODBUS RTU
- Скорость передачи данных: 1200, 2400, 4800, 9600, 19200 и 38400 бит/с
- Диапазон адресов: от 1 до 247 (можно изменить)
- Коды функций: 03H (чтение регистров хранения), 04H (чтение регистров ввода), 06H (запись одного регистра), 10H (запись нескольких регистров)
- Биты для данных: 8 бит - Биты для остановки: 1 бит
- Четность: отсутствует, четная или нечетная

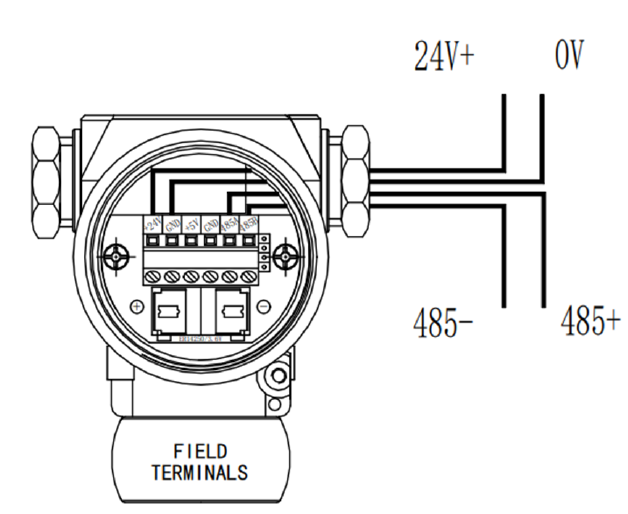

Электрические данные:

- Питание: 10–32 В постоянного тока
- Энергопотребление: конструкция с низким энергопотреблением, обычно менее 1 Вт
- Сопротивление нагрузки: это не относится к RS485 (в отличие от 4–20 мА, для которого требуется расчет сопротивления контура)
- Выход: цифровой дифференциальный сигнал RS485

Насколько хорошо работает датчик давления:

- Точность: ±0,075%, ±0,1%, ±0,2% или ±0,5% полной шкалы в зависимости от модели. - Стабильность: ±0,2% URL в год.
- Влияние температуры: ≤±0,1% до ±0,2% полной шкалы на 10 °C - Влияние статического давления: ≤±0,1% до ±0,2% на МПа (для моделей DP)
- Время ответа: 0,25 секунды
- Демпфирование можно установить в диапазоне от 0 до 99,9 секунд.

Диапазоны измерений:

- Дифференциальное давление: от 0–1,6 кПа до 0–10 МПа
- Избыточное давление: от 0–6 кПа до 0–40 МПа
- Давление составляет от 0 до 40 кПа и от 0 до 20 МПа.
- Коэффициент дальности: до 100:1 на моделях из монокристаллического кремния

Экологические характеристики:

- Стандартная рабочая температура от -40°С до +85°С; для металлических емкостных датчиков от -40°С до +105°С.
- Температура хранения: от -40°С до +90°С
- Влажность: 95% относительной влажности или менее
- степень защиты IP65 или IP67

Формат данных:

В регистрах MODBUS вы можете найти данные о давлении в различных форматах:
- С плавающей точкой (IEEE 754, порядок байтов CDAB): 0x0000–0x0001
- Регистр 0x0004 для знаковых целых чисел (значение зависит от настройки десятичного знака)
- Температура (если есть): число с плавающей запятой от 0x0002 до 0x0003 и целое число от 0x0005 до 0x0006

Материал датчика давления:

- Корпус: литой под давлением алюминий с полиуретановым покрытием
- Диафрагма датчика: нержавеющая сталь 316L (стандартно), Hastelloy C-276, тантал или монель
- Технологические соединения: нержавеющая сталь 316 с различными типами резьбы (NPT, метрическая, G-резьба)
- Уплотнение: прокладки из фторкаучука (FKM), EPDM или меди
- Заполняющая жидкость: силиконовое масло или фторуглеродное масло

Особенности конфигурации:

- Единицы измерения давления: Па, кПа, МПа, ммH2O, мH2O, бар, фунт/кв. дюйм, атм, кгс/см², мм, м, кН
- Количество десятичных знаков: от 0 до 4 цифр (по выбору пользователя)
- Регулировка нуля/диапазона: с помощью кнопок или команд MODBUS
- Дисплей: опциональный ЖК-дисплей с подсветкой и пятью цифрами

Приобретите датчик давления RS485 на сайте Silverinstruments.com

При выборе поставщика преобразователя давления RS485 важны надёжность и опыт. Каждый преобразователь давления и дифференциального давления, производимый на Silverinstruments.com, имеет 30-летний опыт производства.

Что мы продаем:

Серия SH308 оснащена диффузионными кремниевыми датчиками , которые отлично подходят для использования в широком спектре промышленных применений. Эти датчики могут измерять избыточное, абсолютное или герметичное избыточное давление в диапазоне от 0 до 7 кПа до 0 до 70 МПа с точностью ±0,1%, ±0,2% или ±0,5%. Они особенно эффективны для измерения густых, кристаллизованных и коррозионных веществ.

В серии SH-M используются передовые МЭМС-технологии для создания монокристаллических кремниевых датчиков, обладающих лучшими в мире характеристиками по перегрузке. Эти датчики отлично подходят для критически важных измерительных задач благодаря точности ±0,075% или ±0,1% и коэффициенту преобразования до 100:1. Они отлично подходят для измерения расхода по дифференциальному давлению благодаря очень хорошему влиянию статического давления (≤±0,1% на МПа).
В сериях SHDP и SHGP используются металлические ёмкостные датчики , обеспечивающие точность до ±0,1%, ±0,2% или ±0,5% полной шкалы. Они работают при температурах от -40°C до +105°C, что делает их особенно полезными в экстремальных условиях.

Почему вам стоит выбрать Silverinstruments.com:

• Проверенная стабильность: 30 лет нашего опыта в производстве приборов показывают, что мы всегда делаем их качественно. Стабильность ±0,2% в год гарантирует точность измерений между калибровками.
• Доступные цены: вы можете приобрести хорошие датчики давления RS485 по цене от 300 долларов США, что делает цифровую связь возможной для проектов с ограниченным бюджетом без ущерба для производительности.
• Универсальное применение: у нас есть модели, способные измерять дифференциальное давление для расчёта расхода, избыточное давление в технологических резервуарах или абсолютное давление в вакуумных системах. Для технологических соединений доступны наружная и внутренняя резьба NPT, метрическая и G-образная.
• Сертификация для работы в опасных зонах: нефтехимические, нефтегазовые и химические предприятия могут получить сертификаты искробезопасности (Exia IIC T6) и взрывозащищенности (Exd II BT4).
• Техническая поддержка: наши инженеры помогут вам выбрать подходящий датчик, подключить его к MODBUS и устранить неполадки. Мы знаем, насколько сложно измерять промышленное давление, и можем помочь вам найти практичные решения.

Как купить датчики давления MODBUS?

Полный каталог датчиков давления RS485 представлен на сайте silverinstruments.com. Подробные технические характеристики включают габаритные чертежи, схемы электропроводки и карты регистров. Наше руководство по выбору модели поможет вам подобрать оптимальный датчик с учётом диапазона давления, требований к точности, рабочей среды и условий окружающей среды.

Если вам требуется что-то особенное, например, особый диапазон давления, необычный материал, другой тип разделительной мембраны или уникальный способ крепления, свяжитесь с нашей профессиональной командой инженеров-консультантов. Мы изготавливаем датчики давления на заказ для особых случаев применения, где стандартные датчики не подходят.

В заключение:

Датчики давления RS485 MODBUS — это новый стандарт измерения давления в промышленности. Они используют цифровую связь, чтобы использовать преимущества проверенной технологии датчиков. Эти датчики более гибкие, надёжные и способны работать с другими системами, чем аналоговые приборы, независимо от того, модернизируете ли вы старые аналоговые системы или создаёте новые.

Silverinstruments.com предлагает эти преимущества менее чем за 300 долларов США благодаря 30-летнему опыту производства высококачественной продукции. Мы предлагаем широкий ассортимент продукции, способной удовлетворить практически любые потребности в измерении давления: от низкого дифференциального до высокого избыточного.

Для измерения давления выбирайте преобразователи RS485 MODBUS от Silverinstruments.com. Здесь сочетаются опыт, качество и ценность.
