Счетчик потока добытой воды – точные измерения для управления водными ресурсами на нефтяных месторождениях

В нефтяной и газовой промышленности добытая вода является одним из крупнейших побочных продуктов. Это вода, которая выходит из скважины вместе с нефтью и природным газом. Эта вода часто содержит смесь пластовой воды, воды для закачки, солей, капель нефти и химических веществ. Точное измерение потока добытой воды имеет решающее значение для управления ресурсами, соблюдения экологических норм и повышения операционной эффективности. Здесь счетчик потока добытой воды становится важным инструментом на нефтяных месторождениях.

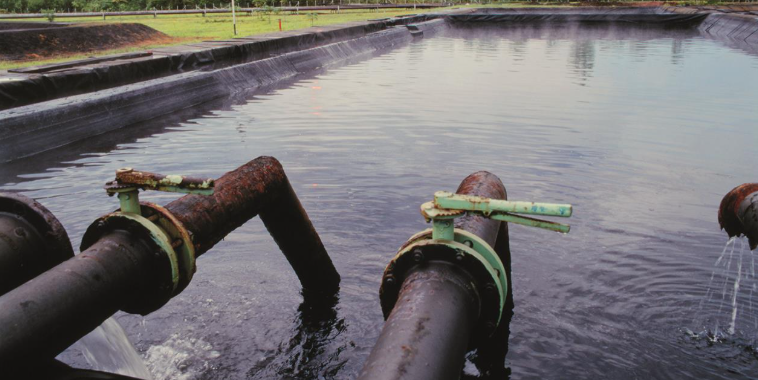

Добытая вода

Что такое счетчик потока добытой воды?

Счетчик потока добытой воды – это устройство, используемое для измерения объема воды, отделенной от потоков нефти и газа во время добычи. Эта вода часто направляется на обработку, закачку обратно или утилизацию. Устанавливая счетчики на ключевых точках — таких как выходы сепараторов, трубопроводы для обработки и системы закачки — операторы могут контролировать объем добытой воды в реальном времени.

Данные, собранные счетчиками, помогают инженерам нефтяных месторождений понять соотношение воды и нефти, выявлять утечки или потери в процессе и проверять эффективность сепарации. Без точных данных о потоке почти невозможно узнать, сколько добытой воды обрабатывается ежедневно и насколько эффективно работают системы сепарации.

Почему измерение добытой воды важно

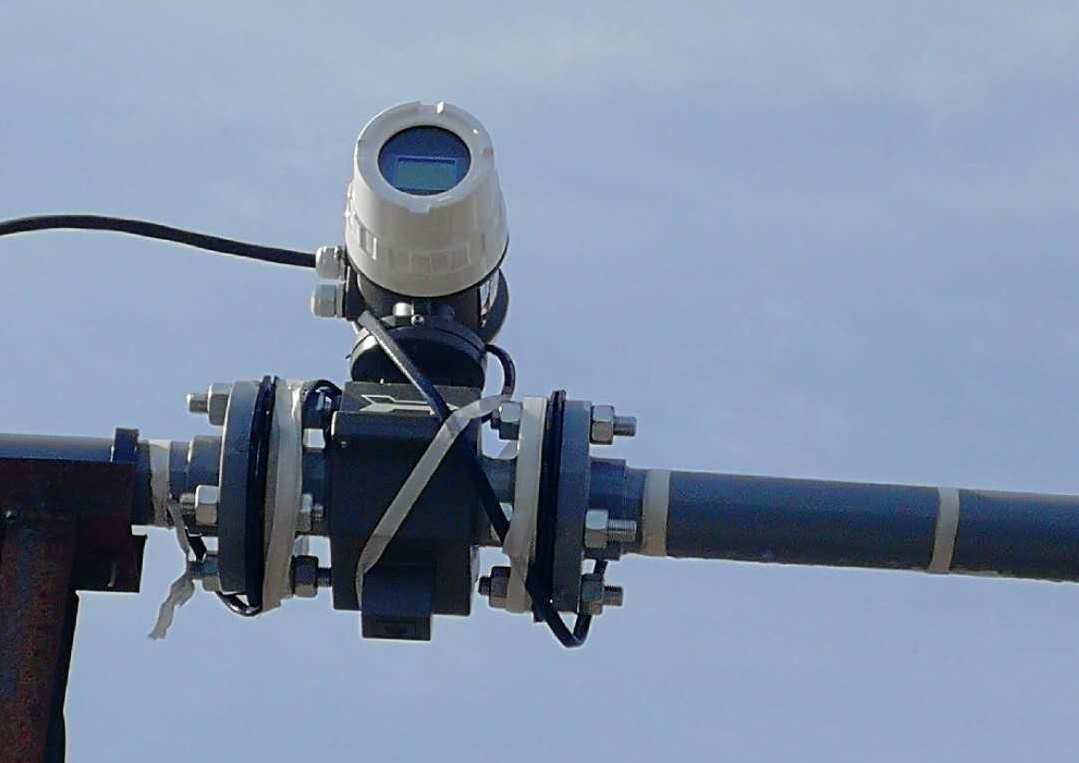

Измерение потока добытой воды

Добытая вода — это не просто побочный продукт, она представляет собой значительную часть работы месторождения. На многих зрелых скважинах объем добытой воды может превышать объем нефти в несколько раз. Контроль потока добытой воды имеет несколько преимуществ:

1. Контроль процесса: Измерение потока обеспечивает эффективную работу сепараторов, насосов и систем обработки.
2. Соответствие экологическим нормам: Регуляции часто требуют точной отчетности о сбросе или закачке добытой воды.
3. Управление затратами: Надлежащий контроль помогает выявлять потери или кражи, снижая операционные расходы.
4. Оптимизация добычи: Отслеживая объем воды, операторы могут оценивать эффективность скважин и принимать обоснованные решения по добыче.

Однако измерять добытую воду не так просто, как чистую воду, из-за ее сложного состава.

Проблемы при измерении добытой воды

Добытая вода часто содержит капли нефти, взвешенные твердые частицы и пузырьки газа, что делает ее двухфазной или многофазной жидкостью. Она также может быть коррозионно активной в зависимости от содержания солей и химических веществ. Эти факторы создают несколько проблем:

• Большие колебания электропроводности: Соленость влияет на электрические свойства воды, поэтому необходим счетчик потока для агрессивных жидкостей.
• Наличие нефти и газа: Может вызвать неточные показания некоторых технологий.
• Коррозионная среда: Требуются прочные материалы, такие как нержавеющая сталь 316L или покрытие из ПТФЭ.
• Неустойчивый поток: Колебания давления и температуры могут повлиять на точность.

Следовательно, выбор технологии счетчика потока зависит от состояния добытой воды и условий установки.

Популярные технологии счетчиков потока для добытой воды

1. Электромагнитный счетчик потока

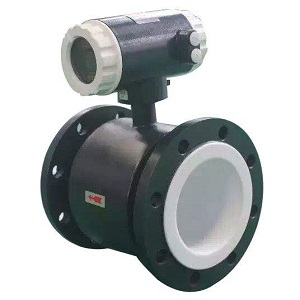

Электромагнитный счетчик потока (магметр) широко используется для измерения проводящих жидкостей, таких как добытая вода. Он работает на основе закона Фарадея об электромагнитной индукции, при котором движение проводящей жидкости через магнитное поле генерирует напряжение, пропорциональное потоку.

Преимущества:

• Нет движущихся частей – идеально для грязных или агрессивных жидкостей.
• Высокая точность для проводящих жидкостей.
• Подходит для труб разных диаметров, включая крупные выходы сепараторов.
• Способен работать с водой высокой солености и содержащей химикаты.

Ограничения:

• Не может измерять непроводящие жидкости (например, углеводороды).
• Производительность может снижаться при наличии большого количества пузырьков газа.

Для обработанной или отделенной добытой воды электромагнитные счетчики потока предоставляют экономичное и малозатратное решение.

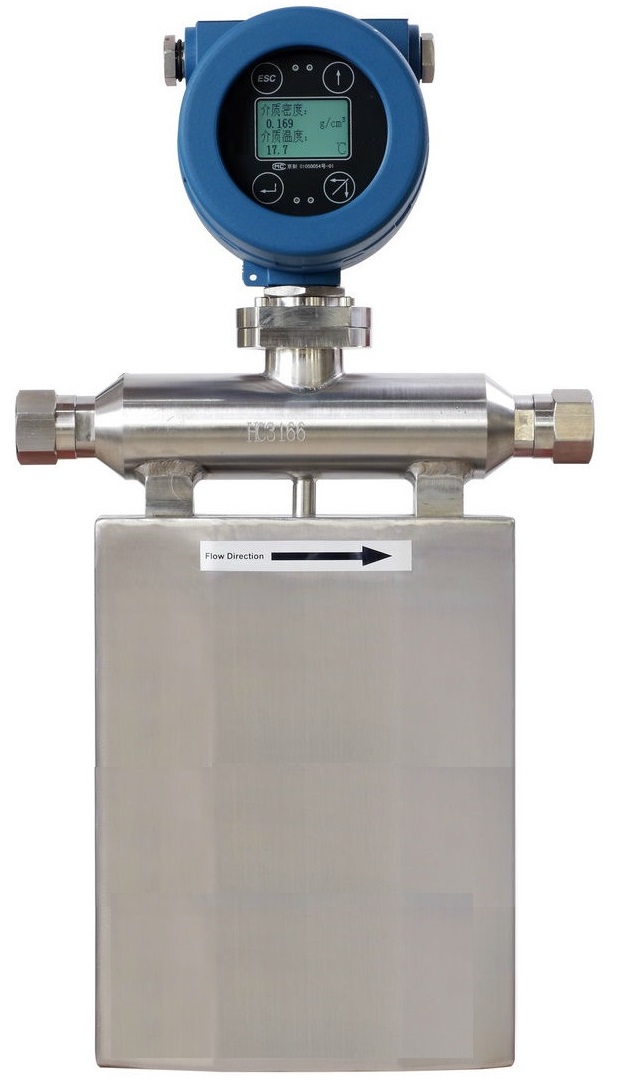

2. Корриолисовый счетчик массы

Корриолисовый счетчик потока измеряет массовый поток напрямую, определяя отклонение вибрирующих труб при прохождении через них жидкости. Это одна из самых точных технологий для измерения добытой воды, особенно когда также требуется информация о плотности.

Преимущества:

• Одновременное измерение массового потока, плотности и температуры.
• Высокая точность (обычно ±0,1%–0,2%).
• Подходит для многофазных жидкостей с малыми долями газа или нефти.
• Не требуется выпрямление потока или прямые участки трубопровода.

Ограничения:

• Более высокая стоимость по сравнению с другими типами.
• Потеря давления может быть выше на больших линиях.

Корриолисовые счетчики лучше всего подходят для контроля передачи под ответственностью, управления процессом и критических точек измерения потока, где важна точность.

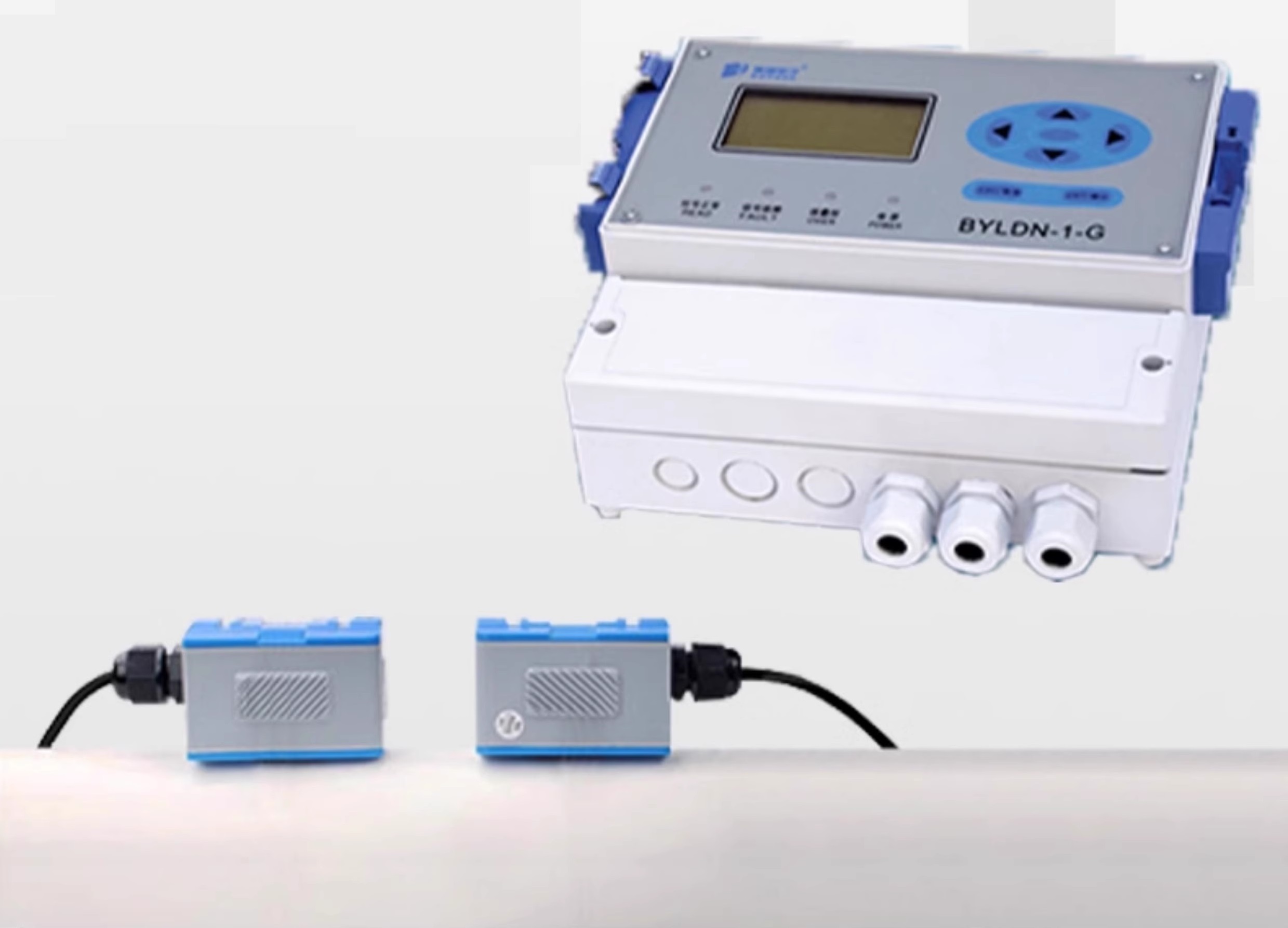

3. Доплеровский ультразвуковой счетчик потока

Когда добытая вода содержит газ, капли нефти или взвешенные твердые частицы, практичным выбором может быть Доплеровский ультразвуковой счетчик потока. Он посылает ультразвуковой сигнал в жидкость и измеряет сдвиг частоты (эффект Доплера), вызванный движением частиц или пузырьков вместе с потоком.

Преимущества:

• Бесконтактная установка (доступен тип с зажимом).
• Работает с загрязненной, аэрированной или суспензионной добытой водой.
• Отсутствие потери давления, так как нет контакта с жидкостью.
• Простая установка и обслуживание.

Ограничения:

• Точность зависит от концентрации и однородности взвешенных материалов.
• Не подходит для очень чистой воды; для чистой и прозрачной воды можно использовать ультразвуковой счетчик потока времени пролета.

Доплеровские ультразвуковые счетчики идеально подходят для сточных вод, добытой воды с твердыми частицами и временного мониторинга потока.

Выбор правильного счетчика потока добытой воды

При выборе счетчика потока для добытой воды инженеры должны учитывать несколько факторов:

• Характеристики жидкости: Вода чистая, масляная или с твердыми частицами?
• Размер и материал трубы: Убедитесь в совместимости с конструкцией счетчика.
• Давление и температура: Выбирайте счетчики, способные выдерживать условия процесса.
• Место установки: Наличие прямых участков труб и доступность.
• Выход и коммуникации: Многие цифровые счетчики потока поддерживают 4–20 мА и MODBUS RTU для интеграции с SCADA-системами.

В общем:

• Для чистой, проводящей добытой воды используйте электромагнитный счетчик потока.
• Для точного измерения массы или многофазного потока выбирайте Корриолисовый счетчик.
• Для грязной или аэрированной добытой воды выбирайте Доплеровский ультразвуковой счетчик потока.

Заключение

Измерение потока добытой воды – ключевой элемент современного управления нефтяными месторождениями. Точные данные о потоке помогают компаниям отслеживать добычу, управлять обработкой воды и соблюдать экологические требования. Понимая условия жидкости и выбирая подходящую технологию счетчика потока — Электромагнитный, Корриолисовый или Доплеровский ультразвуковой — операторы обеспечивают надежную работу и стабильное качество данных.

Выбор правильного счетчика потока добытой воды не только повышает эффективность, но и помогает снизить операционные риски, минимизировать потери и поддерживать устойчивое управление водными ресурсами на месторождениях.
