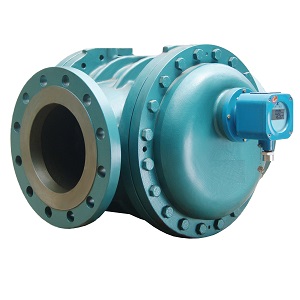

12-дюймовый объемный расходомер: точность, долговечность и производительность

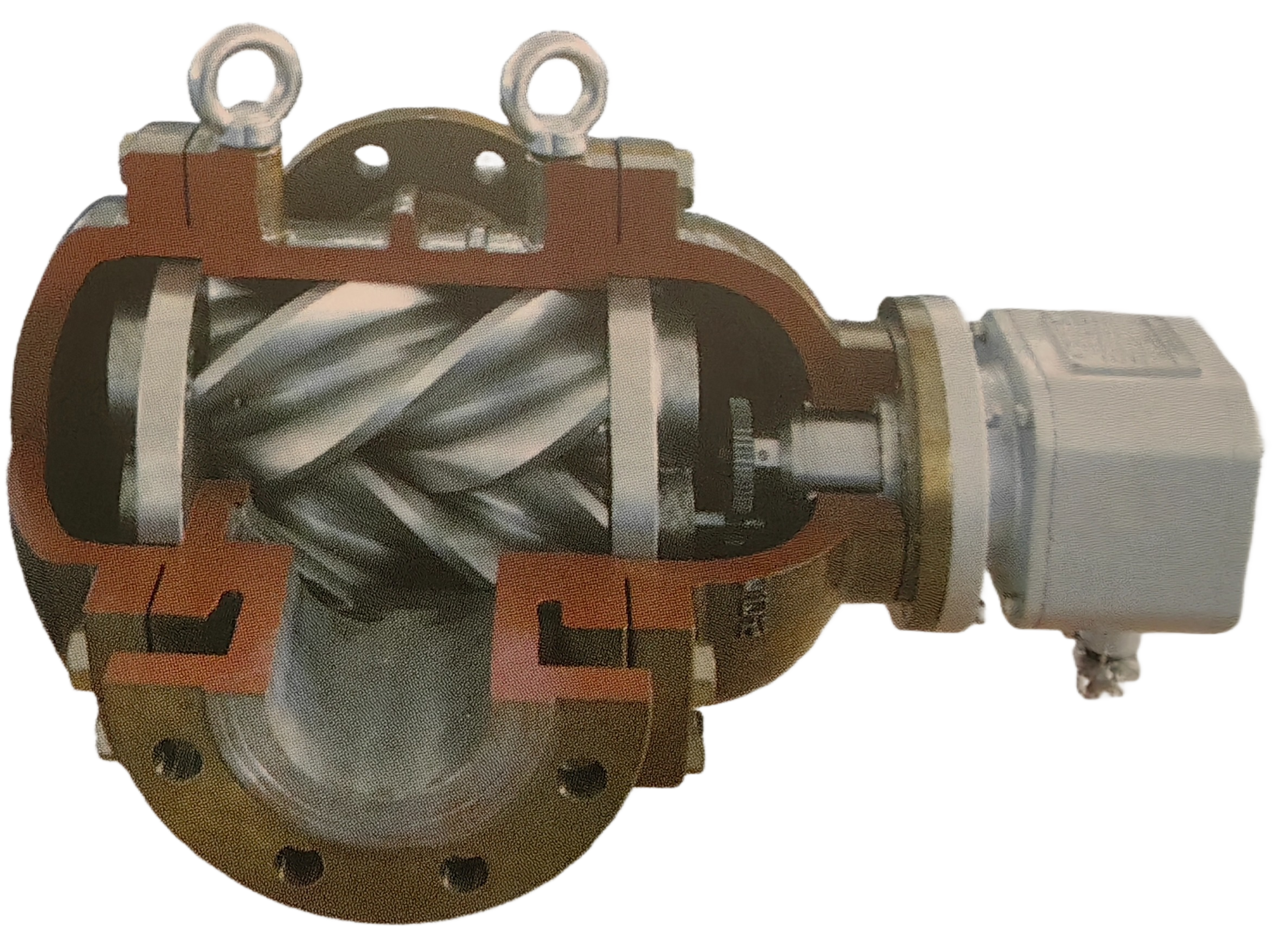

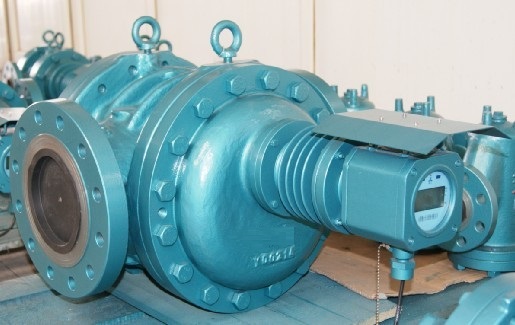

12-дюймовый (DN300) расходомер с винтовой передачей для масла и топлива

Хотя расходомеры объёмного вытеснения (ПВВ) меньшего размера, такие как 2-дюймовые, 3-дюймовые или 4-дюймовые , широко распространены, 12-дюймовый (DN300) ПВВВ найти гораздо сложнее. Лишь немногие производители могут производить высокопроизводительные ПВВ-счетчики с надёжной работой. Компания Silver Automation Instruments — один из них. Наш 12-дюймовый расходомер с винтовыми шестернями разработан для топлива, нефти, сырой нефти и дизельного топлива , обеспечивая точное измерение объёма в сложных промышленных условиях.

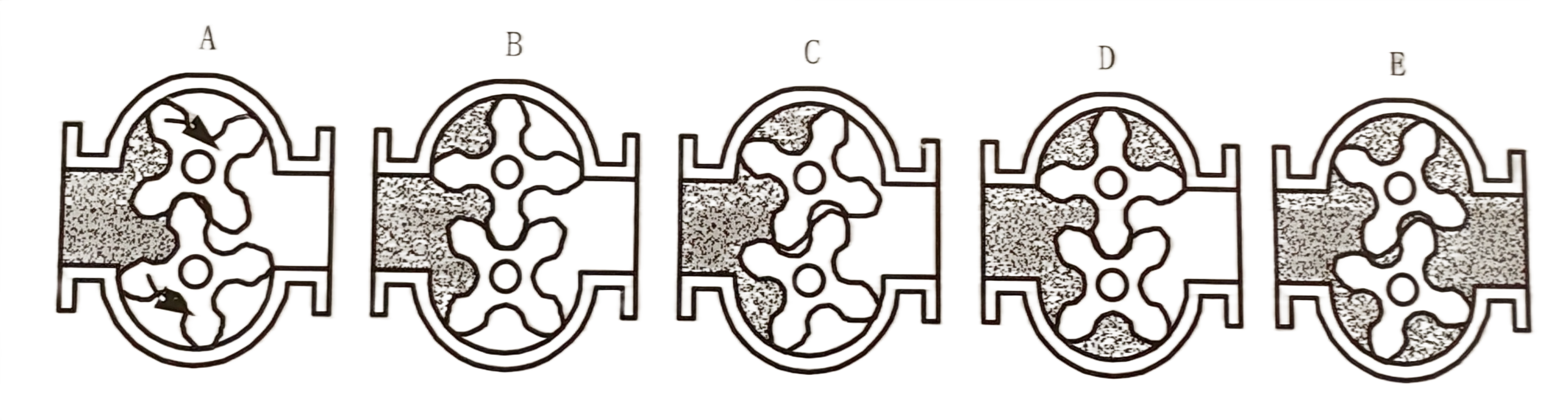

Принцип работы: как расходомер PD с косозубой шестерней измеряет расход

Расходомер объёмного типа (ПЗ) разделяет жидкость на фиксированные, повторяющиеся объёмы. В расходомере с винтовыми шестернями два точно обработанных винтовых ротора вращаются внутри измерительной камеры по мере прохождения жидкости. Каждый полный оборот перемещает фиксированный базовый объём, поэтому общее число оборотов прямо пропорционально объёмному расходу.

Поскольку роторы не соприкасаются друг с другом и со стенками камеры, механический износ минимален, а срок службы увеличен. Спиральный профиль обеспечивает плавный поток с низкой пульсацией , снижая вибрацию/колебания давления, которые могут повлиять на работу приборов или регулирующих клапанов, расположенных ниже по потоку. Это обеспечивает снижение уровня шума, более стабильные сигналы и точные данные для автоматизированного управления — идеальное решение для измерения расхода масла и топлива , где стабильность показаний и долговременная повторяемость имеют решающее значение.

Основные характеристики и преимущества

1. Высокая точность и повторяемость — точность до ±0,2% с превосходной повторяемостью; подходит для коммерческого учета и управления технологическим процессом.
2. Широкий диапазон вязкости — работает с жидкостями до 3500 сП , включая тяжелые масла, битумы и смазочные материалы (счетчики с овальными шестернями обычно подходят для жидкостей с меньшей вязкостью; выбор зависит от условий процесса).
3. Низкий перепад давления и низкий уровень шума — косозубые шестерни минимизируют сопротивление потоку и механическую вибрацию, обеспечивая более тихие и стабильные показания.
4. Устойчивость к температурам и давлению — до 250 °C (с нагревательными рубашками) и номинальное давление до 900 фунтов на кв. дюйм (в зависимости от модели).
5. Гибкие выходы — механический регистратор или электронный датчик с импульсом, 4–20 мА, MODBUS RTU или HART.
6. Прочные материалы — нержавеющая сталь, литая сталь или алюминиевый сплав (в зависимости от модели) для различных жидкостей, уровней коррозии и бюджетов.
7. Простота обслуживания и калибровки — простой механизм и точная обработка сокращают время простоя и стоимость жизненного цикла.

Благодаря этим преимуществам 12-дюймовый объемный расходомер является универсальным выбором для нефтепереработки, химической промышленности, производства электроэнергии, заправки судов и логистики жидких грузов.

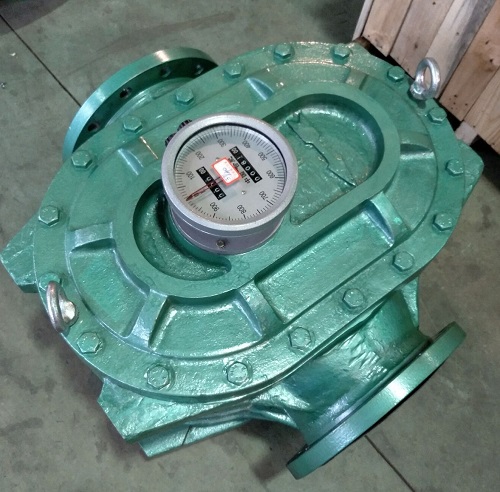

12-дюймовый механический расходомер для измерения расхода топлива и масла

Механический расходомер диаметром 12 дюймов идеально подходит для перекачки больших объемов дизельного топлива, мазута, сырой нефти и других углеводородов. Его камера с косозубым редуктором обеспечивает плавное измерение с низкой пульсацией даже при высоких расходах (до ~900 м³/ч , в зависимости от вязкости). Механический регистратор обеспечивает прямое визуальное отображение данных, что обеспечивает надежность на объектах с отсутствием внешнего электропитания. Изготовленный из углеродистой и нержавеющей стали, расходомер рассчитан на длительный срок службы в суровых условиях, от погрузочных терминалов до топливных складов и нефтераспределительных систем.

Приложения в различных отраслях

• Измерение расхода нефти в трубопроводах, терминалах и на нефтеперерабатывающих заводах
• Учет расхода дизельного топлива , керосина, авиационного топлива
• Дозирование и смешивание химикатов (вязкие жидкости, варианты с нагревательной рубашкой)
• Мониторинг смазочных материалов и гидравлического масла
• Передача данных между поставщиками и конечными пользователями
• Битум/асфальт с рубашкой

Строительство и материалы

Каждый блок включает в себя прецизионный датчик расхода , регулятор точности , механический или цифровой регистратор и датчик сигнала . Распределительные шестерни расположены снаружи измерительной камеры для синхронизации роторов без внутреннего контакта. Дополнительные нагревательные рубашки (горячая вода/масло/пар, обычно ≤200 °C) помогают поддерживать оптимальные условия для вязких жидкостей, не повреждая корпус расходомера. Доступные классы давления: PN16, PN25, PN40 и 6,3 МПа (в зависимости от модели). Доступны однокорпусные или двухкорпусные конструкции в зависимости от расхода и условий монтажа.

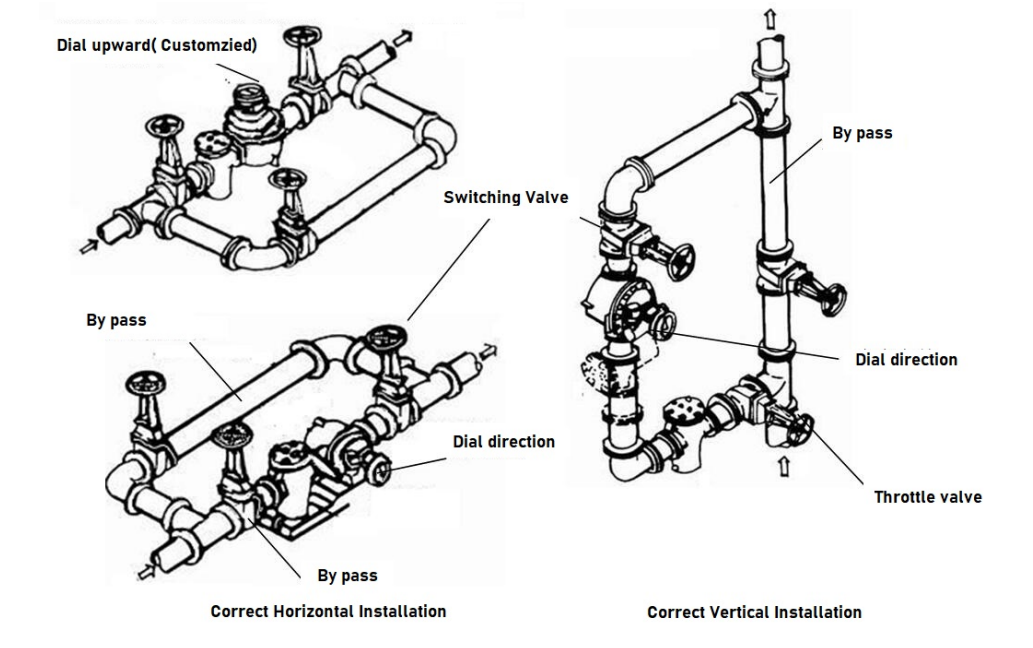

Руководство по установке

• Установите фильтр на входе , чтобы предотвратить попадание мусора.
• При наличии захваченного газа/пузырьков используйте газоотделитель .
• Совместите направление потока со стрелкой на корпусе счетчика.
• Избегайте резких изменений положения клапанов, которые могут вызвать скачки давления .
• Для максимальной точности используйте расход 40–80% от максимального .
• Если во время технического обслуживания требуются непрерывные измерения, предусмотрите обводную линию .
• Избегайте калибровки счетчиков из чугуна/стали по воде , если на то нет специального разрешения.

Обзор технических характеристик

• Размер : 12 дюймов (DN300) — предназначен для трубопроводов DN300 для измерения больших расходов жидкости.
• Диапазон расхода : до ~800–900 м³/ч (типично; зависит от вязкости и конфигурации).
• Точность : ±0,2% или ±0,5% (зависит от модели/конфигурации).
• Повторяемость : ≤ 1/3 основной погрешности.
• Температура : от −41 °C до +250 °C (с опциями высокотемпературного радиатора/рубашки).
• Вязкость : до 3500 сП .
• Выходы : импульсный, 4–20 мА, HART или механический дисплей.
• Номинальное давление : до 6,3 МПа (в зависимости от модели).
• Взрывозащищенное исполнение : варианты для опасных зон.

Вязкость в зависимости от типичного расхода (12 дюймов)

Приведенные ниже значения являются примерами и основаны на распространенных приложениях и не отражают все условия отрасли.

Почему стоит выбрать Silver Automation Instruments

Будучи опытным производителем расходомеров в Китае , компания Silver Automation Instruments поставляет объёмные , турбинные , кориолисовые и магнитные расходомеры по всему миру. Мы специализируемся на производстве экономичной и высокопроизводительной продукции с оперативной технической поддержкой. Каждый расходомер проходит испытания перед отправкой, а наша система качества соответствует международным стандартам (например, ISO 9001, CE).

Заключение

Расходомер объемного расхода с винтовой шестерней диаметром 12 дюймов (DN300) от Silver Automation Instruments обеспечивает точное и стабильное измерение объема нефти , топлива и других жидких сред. Благодаря прочным материалам, гибкому вводу/выводу, различным вариантам кожуха и простому обслуживанию, он обеспечивает надежность и низкую совокупную стоимость владения, ожидаемые промышленными пользователями.

Независимо от того, управляете ли вы сетью распределения нефти, хранилищем топлива или линией передачи химикатов, наш 12-дюймовый счетчик объема (PD) гарантирует, что каждая капля будет учтена — точно и эффективно.

Часто задаваемые вопросы — 12-дюймовый (DN300) расходомер прямого вытеснения

1) Какова длина от фланца до фланца (строительная длина) 12-дюймового расходомера объемного типа?

Типичная строительная длина для 12-дюймового (DN300) расходомера прямого вытеснения составляет 800 мм.

2) Сколько весит 12-дюймовый расходомер прямого вытеснения?

Примерный вес нетто составляет около 890 кг . Окончательный вес при доставке может варьироваться в зависимости от опций и материалов.

3) Требуется ли для установки 12-дюймового расходомера объемного расходомера прямой участок (прямая труба)?

Прямой участок не требуется. В отличие от многих расходомеров скоростного типа, расходомеру с косозубым зацеплением не требуются прямолинейные участки до и после расходомера.

4) Может ли 12-дюймовый счетчик PD использовать механический регистратор (без внешнего питания)?

Да. Механический счётчик доступен для локальной индикации без питания. Электронные датчики также доступны по запросу.

5) Доступны ли импульсные выходы, выходы 4–20 мА или MODBUS RTU?

Да. Мы можем предоставить импульсные выходы , выходы 4–20 мА и выходы MODBUS RTU . Пожалуйста, укажите ваши требования к вводу/выводу при заказе.

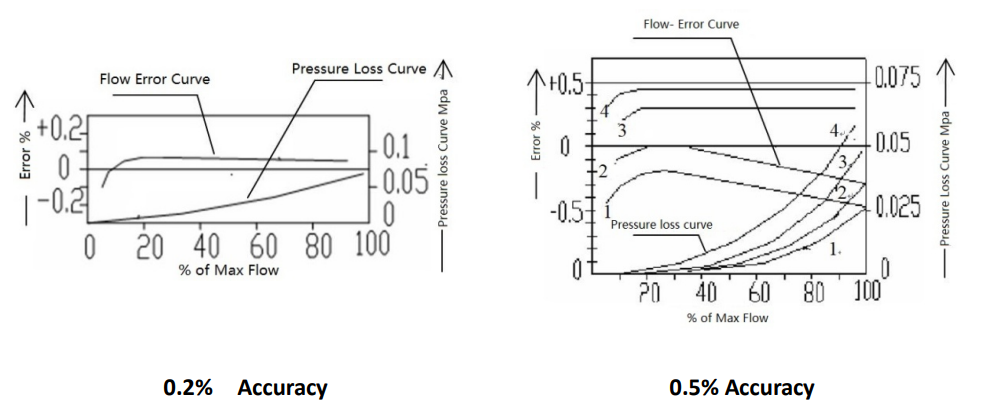

6) Можете ли вы предоставить кривую падения давления (ΔP) для 12-дюймового расходомера PD?

Да. Диаграммы/кривые падения давления могут быть предоставлены по запросу в соответствии с вязкостью, расходом и температурой вашей жидкости. Ниже представлена кривая падения давления для справки.
