Лучшие расходомеры для стекольной промышленности: практическое руководство по выбору, калибровке и у

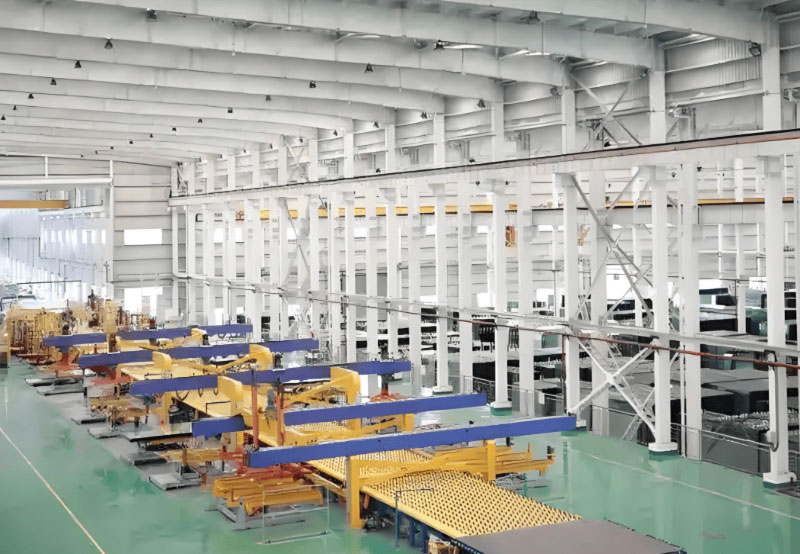

Расходомеры для современного флоат-стекла

Производство стекла, особенно современного флоат-стекла, требует точных коммуникаций. От питьевой воды в главном трубопроводе Марафик до контуров охлаждающей воды, от природного газа и сжиженного нефтяного газа до кислорода, азота, водорода и сжатого воздуха — надежное измерение расхода обеспечивает стабильную работу печей, безопасность оловянных ванн и постоянное качество. В этом руководстве объясняется, какие типы промышленных расходомеров подходят для каждой линии, как выбрать их размер (4″, 8″, 16″, 20″, распространены на заводах), и что следует учитывать для точности, температуры и обслуживания. Если вы ищете « лучший расходомер для воды », « расходомер природного газа », « расходомер сжатого воздуха » или « расходомер кислорода », вы обратились по адресу.

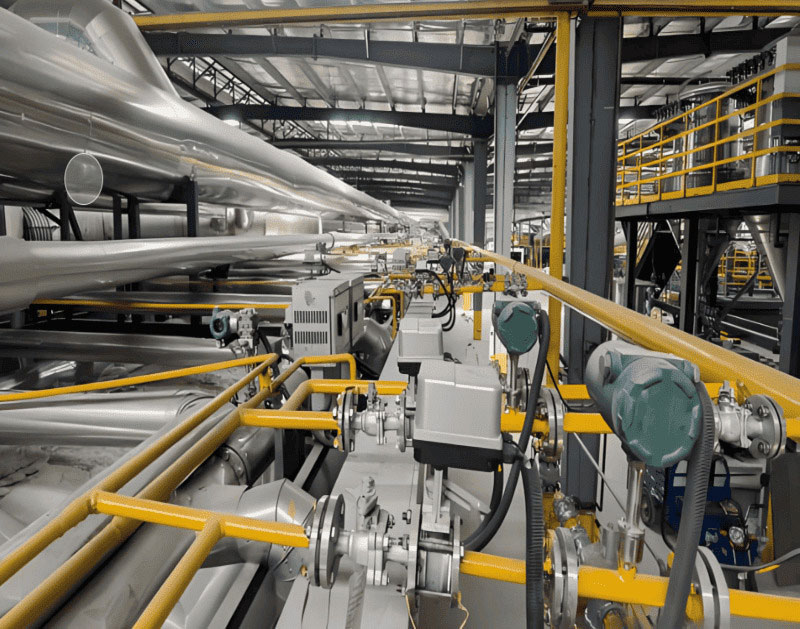

Промышленный расходомер

Почему расходомеры важны на стекольных заводах

• Стабильность процесса: правильные соотношения топлива и воздуха, а также обогащения O₂ поддерживают однородность температуры печи и уменьшают количество дефектов.
• Оптимизация коммунальных услуг: мониторинг подпитки градирни , продувки КТ и замкнутых контуров сокращает расходы на воду и электроэнергию.

• Безопасность и соответствие требованиям: точные данные о сбросе промышленных сточных вод способствуют составлению экологической отчетности.
• Контроль качества: Постоянный поток в ванну с оловом сохраняет качество поверхности и сводит к минимуму включения.

Быстрые совпадения: линия → рекомендуемый расходомер

Питьевая вода (4–8 дюймов, до 60 °C):

• Лучшее: электромагнитный расходомер (магнитный расходомер) — отсутствие потерь давления, высокая точность на проводящих жидкостях, идеально подходит для основных питьевых линий , «зеркальных» и «шаблонных» линий, подпитки градирен и расширительных баков замкнутого контура .
• Альтернатива: ультразвуковой датчик времени прохождения для модернизации с накладными расходомерами, где отключение затруднено, или турбинные расходомеры жидкости

Очищенная вода обратного осмоса (4″, до 50 °C):

• Лучше всего: турбинный расходомер жидкости или вихревой расходомер для низкой проводимости и коррозионной стойкости; проверьте проводимость обратного осмоса в соответствии со спецификациями расходомера.
• Альтернатива: ротаметр из нержавеющей стали .

Охлаждающая вода — открытый контур (8–16 дюймов) и закрытый контур (20 дюймов, до 50 °C):

• Лучше всего: расходомеры для основной сети и ветвей охлаждения N₂/O₂; для колодцев выбирайте IP68, большие размеры с приварными фланцами.
• Альтернатива: Ультразвуковой на очень больших линиях или там, где перепад давления должен быть равен нулю.

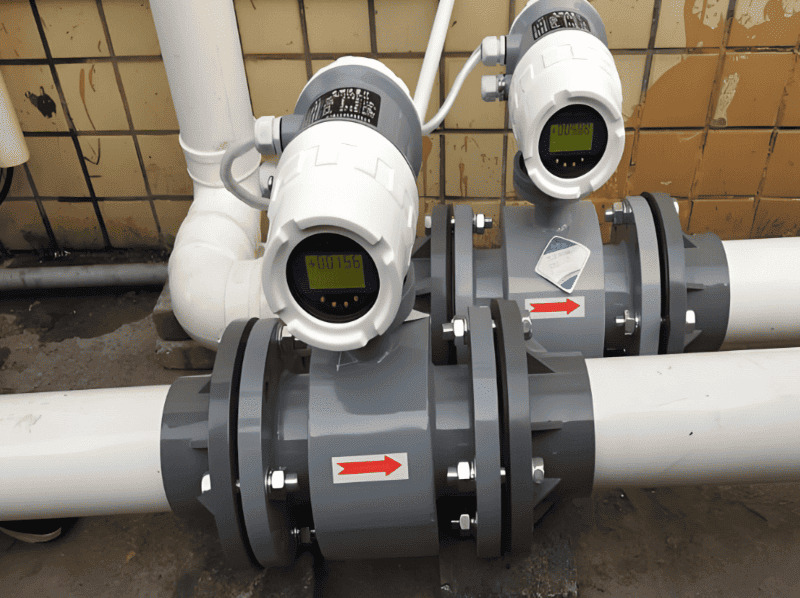

Вода IWW: сброс в Марафик и продувку CT (4″, до 50 °C):

• Лучше всего: расходомер с износостойкой футеровкой (например, из твердой резины) или тефлоновой футеровкой для агрессивных жидкостей и заземлением по всему проходному каналу; при необходимости добавьте возможность двунаправленного измерения .
• Совет по соблюдению нормативных требований: используйте вместе с регистратором данных для составления отчетов по потоку сточных вод .

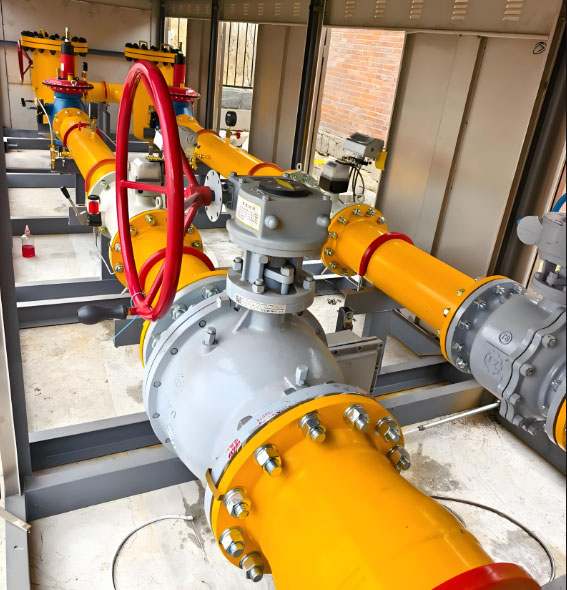

Природный газ (8″) и сжиженный нефтяной газ/сжиженный природный газ (8″) в газовую камеру печи (до 60 °C):

• Лучшее: Газотурбинный расходомер для высокоточных измерений в коммерческих/перекачивающих цехах с низкой потерей давления.
• Альтернатива: вихревой расходомер (надежный, недорогой) на чистом сухом газе; рассмотрите возможность использования теплового массового расходомера как недорогого расходомера газа для трубопроводов больших размеров .

Кислород в OxiBoost (4″, до 60 °C):

• Лучший: (прямой массовый расход, без компенсации давления/температуры) или Кориолис для максимальной точности.
• Примечание: убедитесь, что материалы и разрешения соответствуют требованиям O₂.

Азотно-оловянная ванна (4″, до 60 °C):

• Лучше всего: тепловая масса или вихрь с компенсацией давления/температуры для стабильного управления азотным покрытием.

Водородно-оловянная ванна (4″, до 60 °C):

• Лучшее: массовый расходомер Кориолиса — отлично подходит для H₂ с изменяющейся плотностью; поддерживает точные соотношения атмосферы оловянной ванны или вариант с вихревым расходомером и расходомером с переменной площадью сечения.
• Безопасность: используйте взрывозащищенные датчики и уплотнения, совместимые с H₂.

Сжатый воздух от компрессоров №1–№3 (4″, до 60 °C):

• Лучшее: тепловой массовый расходомер сжатого воздуха для отслеживания базового уровня, утечек и удельной энергии (кВт⋅ч/Нм³).
• Альтернатива: Vortex , если вы предпочитаете измерение скорости с помощью прочной конструкции.

Размеры и точность: сделайте все правильно с первого раза

• Размер линии и скорость: большинство линий диаметром 4–20 дюймов на стекольных заводах рассчитаны на скорость 0,5–3 м/с для жидкостей и 15–30 м/с для газов. Для обеспечения точности следует поддерживать число Рейнольдса в пределах, указанных в спецификации расходомера.

• Требования к прямолинейному перемещению:

• Мажистость: обычно ≥5D по течению / ≥3D по течению (уточните у поставщика).
• Вихрь: ≥15D/5D обычно.
• Ультразвуковой: следуйте указаниям по количеству путей ; двух- или четырехканальный для больших труб.

• Цели точности:

• Магнитный и ультразвуковой (жидкостный): ±0,2–0,5% от расхода .
• Ультразвуковой (газовый, контрольный): ±0,5–1,0% .
• Тепловая масса (воздух/газы): типичная погрешность ±1–2% от показаний.
• Кориолис (H₂, малые линии): ±0,1–0,2% массового расхода.

• Температура: Вы указали диапазон до 50–60 °C — вполне в пределах большинства показаний измерителя. Проверьте характеристики подкладки, прокладки и электроники.

• Проводимость (для магнитных расходомеров): убедитесь, что значение >5–20 мкСм/см (зависит от поставщика). Для обратноосмотического продукта могут потребоваться футеровки из ПТФЭ или ультразвуковая альтернатива.

Лучшие практики установки для обеспечения высокой бесперебойности работы

• Монтаж: Для жидкостей установите магниты в полную трубу , желательно горизонтально, с электродами в положениях на 3 и 9 часов, чтобы избежать помех со стороны газа/твердых частиц.
• Заземление и экранирование: используйте заземляющие кольца на непроводящих покрытиях и экранируйте сигнальные кабели вдали от частотно-регулируемых приводов.
• Запорные клапаны и байпасы: обеспечивают возможность «горячей» замены передатчиков и технического обслуживания без остановки производства.
• Питание и выходы: по возможности используйте напряжение 24 В постоянного тока ; используйте 4–20 мА + HART/Modbus для интеграции РСУ; рассмотрите возможность использования импульсных выходов для общих показателей.
• Защита от проникновения: для колодцев и наружных сетей выбирайте корпуса со степенью защиты IP67/IP68 и эпоксидным покрытием.
• Опасные зоны: зоны с печным газом, H₂, O₂ требуют сертификации ATEX/IECEx или местных нормативов; при необходимости выбирайте искробезопасные барьеры.

Экономичные варианты использования, которые можно повторить

Оптимизация градирни

Установите магнитные счетчики на линиях подпитки и продувки для расчета циклов концентрации и снижения затрат на воду и химикаты.

Программа по утечкам сжатого воздуха

Тепловые массовые измерители на коллекторах компрессоров и в ключевых производственных зонах позволяют выявлять утечки и проводить сравнительный анализ кВтч/Нм³ .

Регулирование соотношения топлива и воздуха

Сочетание ультразвуковых газовых счетчиков (ПГ/СУГ) с измерителями массы кислорода позволяет стабилизировать тепловые профили печи и снизить удельный расход топлива.

Контроль атмосферы в оловянной ванне

Кориолисов (H₂ ) и тепловой массовый расход (N₂ ) поддерживают точное соотношение %H₂/%N₂, улучшая качество поверхности и сокращая количество брака.

Нормативная отчетность

Суммарные показатели сброса сточных вод с помощью магнитометров упрощают составление экологических отчетов и аудитов.
