Расходомеры с миллисекундным временем отклика: ключ к быстрому и точному дозированию растворителя МЭ

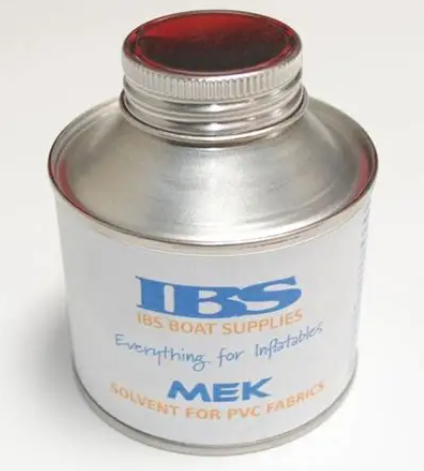

В современном производстве скорость и точность идут рука об руку. Многие сборочные линии работают на таких высоких скоростях, что даже доля секунды имеет значение. Недавно один из наших клиентов обратился к нам со сложной задачей: ему нужно было измерить расход растворителя МЭК (метилэтилкетона) при сборке пластиковых деталей.

Самое сложное? Каждое нанесение длилось всего от 100 до 300 миллисекунд — это меньше, чем мгновение ока, — а объём растворителя варьировался от 0,01 до 0,75 мл при давлении около 20 фунтов на квадратный дюйм. Вопрос был прост: может ли какой-либо расходомер действительно «увидеть» и измерить что-то, происходящее так быстро?

Почему это было таким вызовом

МЭК — летучий растворитель, требующий осторожного обращения. Измерять столь малые количества за столь короткие интервалы времени само по себе сложно, а делать это надёжно и многократно в автоматизированном процессе ещё сложнее.

Большинство традиционных расходомеров просто не предназначены для этого. Они либо реагируют слишком медленно, либо требуют большего расхода для точности, либо плохо справляются с такими растворителями, как МЭК. Для нашего клиента угадывать было невозможно — ему нужна была уверенность в каждом цикле.

Почему мы выбрали кориолисовый массовый расходомер

Именно здесь современные кориолисовые массовые расходомеры блистают. В отличие от механических расходомеров с шестеренками или поршнями, кориолисовый расходомер измеряет массовый расход напрямую, используя эффект Кориолиса. Это означает, что ему не важны давление, температура или вязкость жидкости — он просто измеряет фактическую массу проходящей жидкости.

Что ещё важнее, новейшая кориолисовая технология реагирует невероятно быстро. Некоторые модели могут регистрировать изменения расхода всего за несколько миллисекунд. Для нашего клиента мы выбрали микрокориолисовый массовый расходомер SH-CMF-FE , время отклика которого в режиме измерения расхода составляет менее 0,1 секунды, а в режиме управления расходом — менее 0,2 секунды. Этого достаточно, чтобы с лёгкостью регистрировать всплески МЭК длительностью 100–300 мс.

Что заставляет это работать?

Вот почему решение Кориолиса так хорошо подходит:
• Мгновенный отклик – обнаруживает изменения потока практически мгновенно
• Точность с растворителями – точность ±0,25%, даже с летучими жидкостями, такими как МЭК
• Химическая стойкость – детали из нержавеющей стали 316L выдерживают воздействие МЭК
• Широкий диапазон — обрабатывает как очень малые, так и большие расходы, диапазон регулирования кориолисового расходомера достигает 100:1.
• Усиленная конструкция для обеспечения безопасности — рассчитана на давление, значительно превышающее 20 фунтов на кв. дюйм
Это означало, что наш клиент наконец-то мог точно измерять, сколько растворителя было распылено за каждый впрыск – с точностью до миллисекунды.

Почему других счетчиков оказалось недостаточно

Мы также рассматривали альтернативные варианты, но все они имели недостатки:

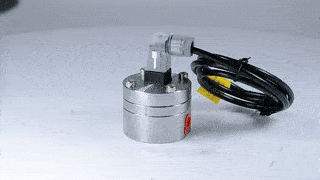

• Расходомеры объёмного типа (например, с овальными шестернями): точны для постоянного расхода, но их подвижные части не справляются с миллисекундными импульсами. Они также создают дополнительный перепад давления, а МЭК может негативно влиять на уплотнения.

• Другие объемные датчики: турбинный расходомер , датчики перепада давления или температурные датчики отлично работают в более медленных приложениях, но здесь им просто не хватает скорости реакции.

Короче говоря, технология Кориолиса была единственной, способной удовлетворить спрос.

Общая картина

Этот проект — хороший пример того, как меняется автоматизация сборки. Циклы дозирования теперь измеряются миллисекундами, объёмы — долями миллилитра, а требования к качеству стали строже, чем когда-либо. Расходомеры в этих системах — это уже не просто «измерительные приборы» — они часть контура управления в реальном времени, обеспечивающего стабильное качество продукции.

Взгляд в будущее

По мере того, как производственные линии становятся всё быстрее, потребность в измерении расхода с точностью до миллисекунд будет только расти. То, что раньше было «приятным дополнением», быстро становится необходимостью. Успех наших клиентов с кориолисовым расходомером SH-CMF-FE показывает, что обеспечить надёжные измерения в таких сверхбыстрых условиях не только возможно, но и практично.

Заключение

Измерение 0,01 мл МЭК за 100 миллисекунд кажется практически невозможным, но с правильной технологией это возможно. Отказавшись от традиционных расходомеров и используя быстродействующее кориолисовое решение, наш клиент теперь имеет точный и надёжный контроль над процессом дозирования.

Речь идёт не просто об одном проекте. Это взгляд в будущее производства, где миллисекунды имеют значение, а передовые расходомеры определяют разницу между «достаточно хорошим» и по-настоящему исключительным.

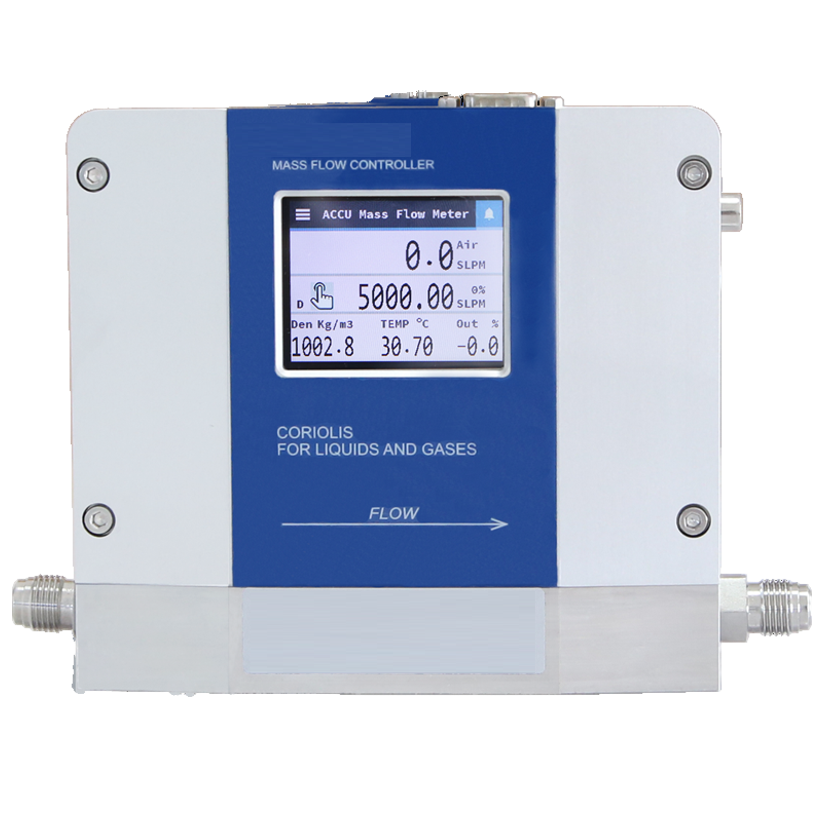

Ниже представлен детальный вид нашего микрорасходомера Кориолиса.
