Требования к длине прямой трубы

Для обеспечения стабильного и точного измерения расхода необходимо поддерживать надлежащую длину прямых участков труб до и после вихревого расходомера .

(1) Редукционная труба (сужение потока)

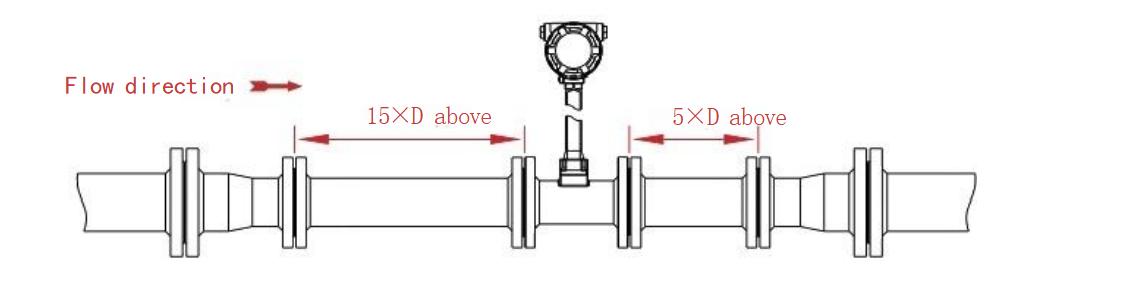

Для редукционных труб предусмотрите не менее 15D прямого участка трубы до расходомера и 5D после него.
(D = Номинальный внутренний диаметр вихревого расходомера)


(2) Расширяющаяся труба (расширение потока)
В случае расширения трубы сохраняйте ту же длину прямых участков: 15D вверх по течению и 5D вниз по течению.


(3) Локти и сгибания

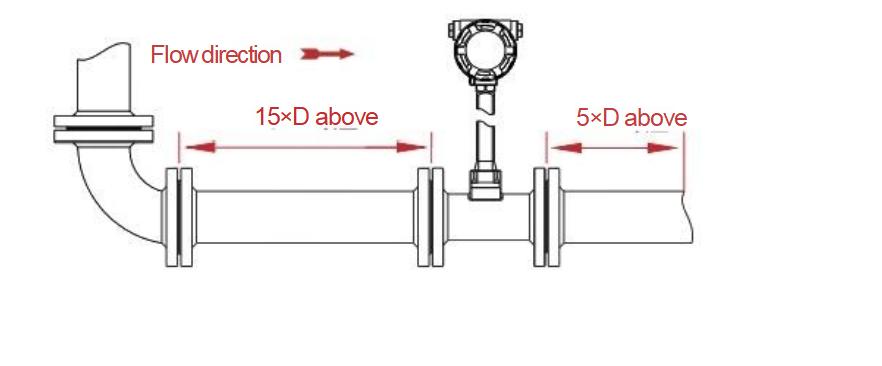

Для каждого колена или изгиба трубы установите 15D прямой трубы выше по потоку и 5D ниже по потоку, чтобы стабилизировать поток перед измерением.


(4) Положение клапана
В идеале клапан следует устанавливать ниже расходомера.
Если клапан необходимо установить выше по потоку, увеличьте длину прямого участка до 25D и оставьте 5D ниже по потоку. Это поможет минимизировать возмущения потока, вызванные работой клапана.


(5) Поршневые или плунжерные насосы
При использовании поршневых или плунжерных насосов установите гидроаккумулятор перед расходомером, чтобы уменьшить пульсацию потока и обеспечить стабильные показания.

(6) Пульсирующий поток в газо- или жидкостных трубопроводах
Газопроводы с поршневыми или рутсовскими насосами, а также жидкостные линии высокого давления с плунжерными насосами часто генерируют пульсации. Для их снижения установите перед счетчиком гаситель пульсаций (например, диафрагму или расширительную камеру).



(7) Расположение труб и клапанов Т-типа

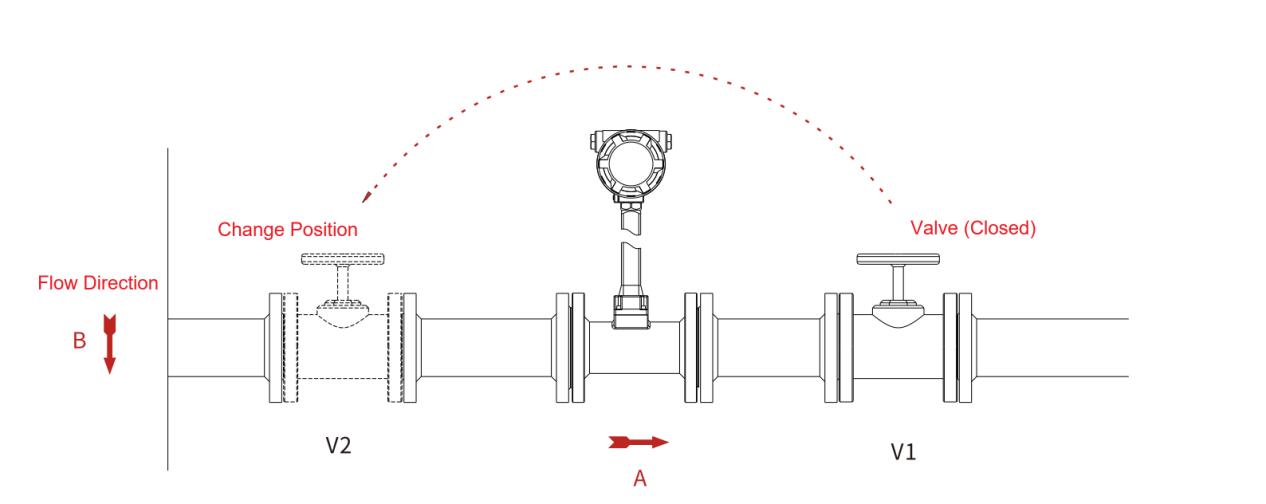

В трубопроводах Т-типа размещение клапана перед расходомером может предотвратить влияние пульсаций давления на стабильность нулевой точки. Переместите клапан, чтобы избежать колебаний сигнала при прерывании потока.

(8) Прокладки
Убедитесь, что прокладки не выступают в трубопровод, так как это может вызвать турбулентность и неточности измерений.


(9) Точки измерения давления и температуры

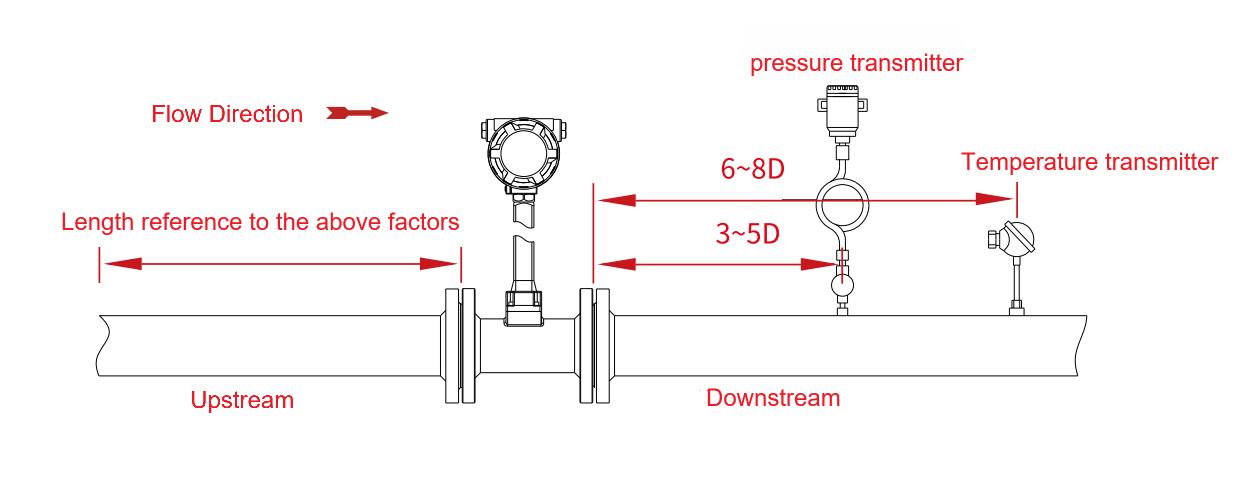

Точка отбора давления: 3–5D ниже расходомера
Точка измерения температуры: 6–8D ниже расходомера

(10) Теплоизоляция

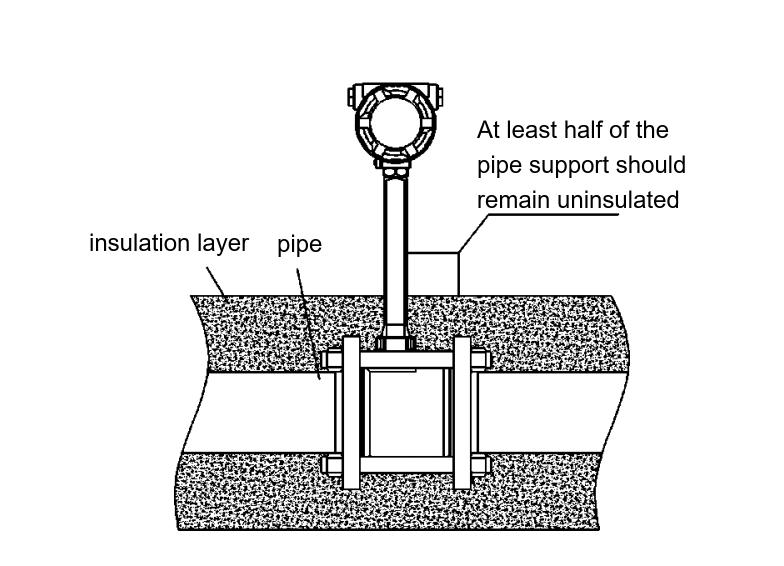

При изоляции трубопроводов, транспортирующих высокотемпературные жидкости, не закрывайте кронштейн датчика расходомера, чтобы обеспечить надлежащую вентиляцию и доступ для технического обслуживания.

(11) Очистка трубопроводов
Перед вводом в эксплуатацию промойте вновь установленные или отремонтированные трубопроводы от ржавчины, сварочного шлака и мусора. Используйте байпасную линию для промывки, чтобы избежать повреждения счётчика. Если байпасной линии нет, временно замените счётчик на катушку на время очистки.

Требования к месту установки

Вихревые расходомеры можно устанавливать как в помещении, так и на улице при условии минимизации вибрации. При значительной вибрации следует установить опоры для труб для снижения механических напряжений. Внутренний диаметр соединительного трубопровода должен быть на 1–5 мм больше диаметра расходомера, чтобы предотвратить ограничение расхода.

1. Применение газа и пара
Устанавливайте вертикально, чтобы избежать скопления конденсата.
При горизонтальной установке установите счетчик в самой высокой точке перевернутой U-образной секции.
Избегайте установки в самой нижней точке U-образной трубы, где может скапливаться конденсат, что может привести к неверным показаниям или потенциальному повреждению.


2. Приложения для измерения жидкости
Следите за тем, чтобы измерительная трубка была полностью заполнена жидкостью.
По возможности поток должен быть направлен вверх.
Если необходима установка снизу вверх, расположите счетчик ниже по течению трубопровода, чтобы поддерживать состояние полного потока.

Избегайте установки расходомера в самой высокой точке трубопровода, так как могут образовываться пузырьки газа и снижаться точность.
Чтобы предотвратить кавитацию или образование пузырьков, вызванных падением давления в клапане, установите расходомер перед регулирующими клапанами.

3. Смешанный поток
Для получения точных показаний измеряемая среда должна быть однофазной (газ, пар или жидкость). В двухфазных или смешанных условиях точность измерений значительно снижается.

Процедуры установки и меры предосторожности

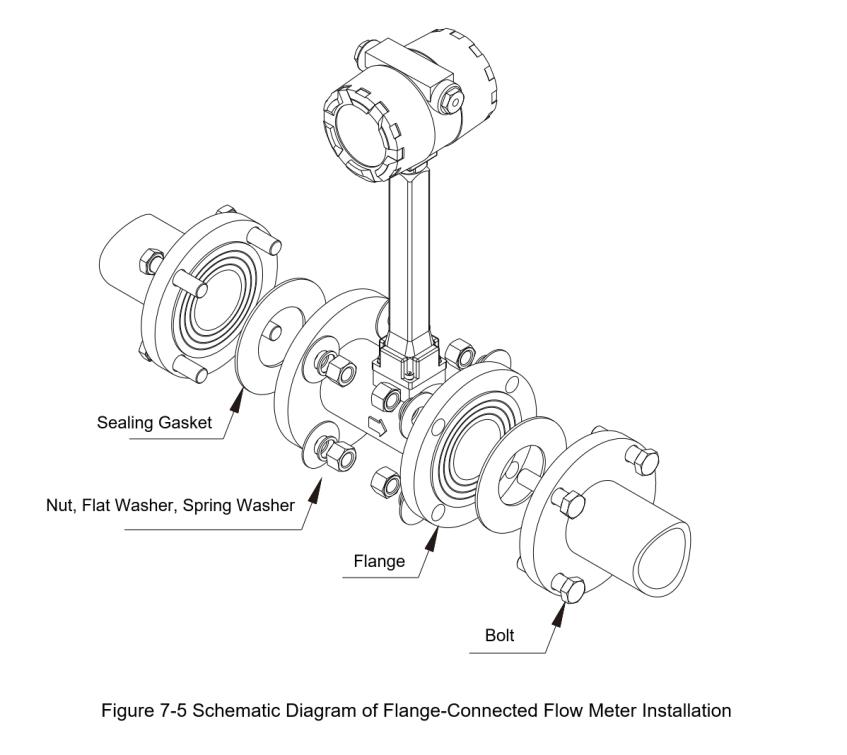

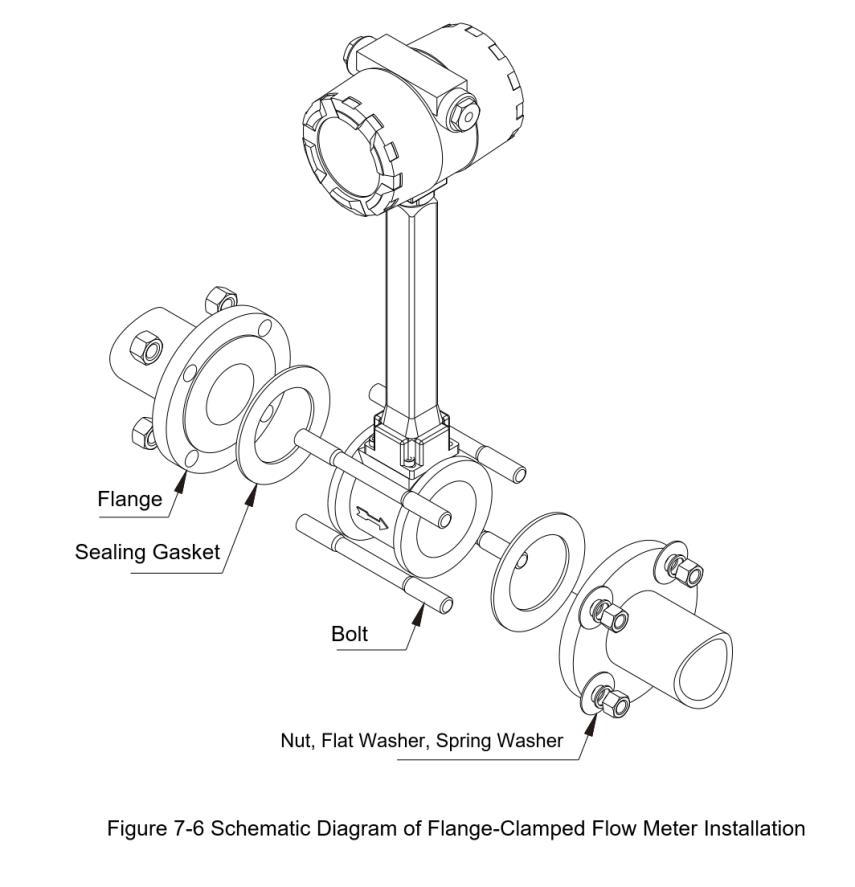

1. Расходомеры с фланцевым соединением и фланцевым креплением

Перед установкой убедитесь в соосности и соосности расходомера и трубопровода.
При монтаже новых трубопроводов всегда удаляйте мусор и остатки сварки, чтобы не допустить засорения или получения неточных показаний.
Соблюдение этих правил установки позволит достичь оптимальной производительности вихревых расходомеров, гарантируя долговременную стабильность, точность и долговечность в промышленных применениях, связанных с измерением расхода газа, пара или жидкости.
