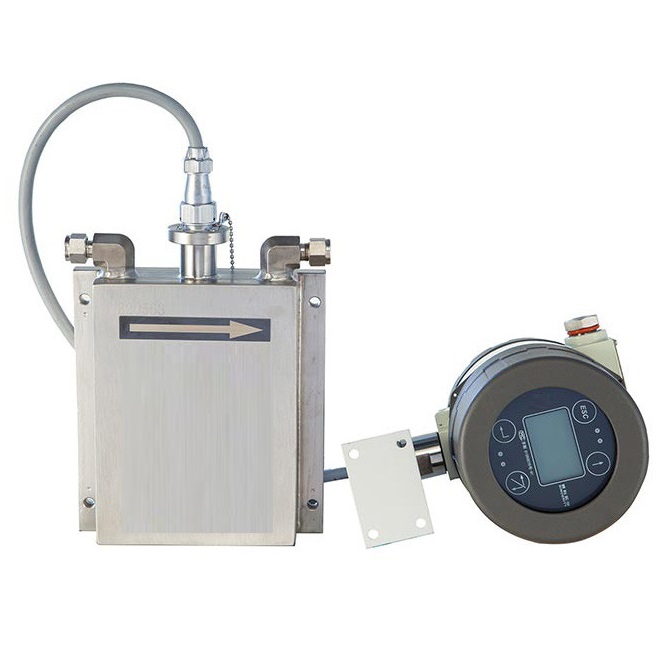

1-дюймовый криогенный расходомер

Криогенный расходомер 1 дюйма означает: расходомер с размером DN25 (один дюйм) для точного измерения расхода среды при температуре минус 273 °C в условиях сверхнизких температур.

В области промышленных измерений, когда температура резко падает до минус 273 градусов по Цельсию в экстремально холодных условиях, обычные расходомеры часто оказываются беспомощными. Например, жидкостный турбинный расходомер может измерять жидкости только при минимальной температуре -20 градусов по Цельсию. В этот момент 1-дюймовый кориолисов расходомер сверхнизкой температуры стал предпочтительным инструментом для инженеров. Это устройство, в котором используются передовые принципы измерения, может поддерживать стабильную работу в экстремальных условиях, где большинство приборов замерзли бы.

Почему следует выбрать принцип Кориолиса для измерения сверхнизкотемпературных сред?

Расходомер Кориолиса работает по принципу измерения силы Кориолиса, создаваемой жидкостью в вибрирующей трубке, которая не зависит от температуры жидкости, что делает его идеальным выбором для измерения сверхнизких температур.

Как работает 1-дюймовый криогенный расходомер

При протекании жидкого азота, жидкого метана и других сред через вибрирующую измерительную трубку степень искажения трубки пропорциональна массовому расходу, а частота вибрации отражает плотность жидкости. Эта возможность двойного измерения позволяет расходомеру Кориолиса не только измерять расход, но и одновременно контролировать плотность и температуру среды.

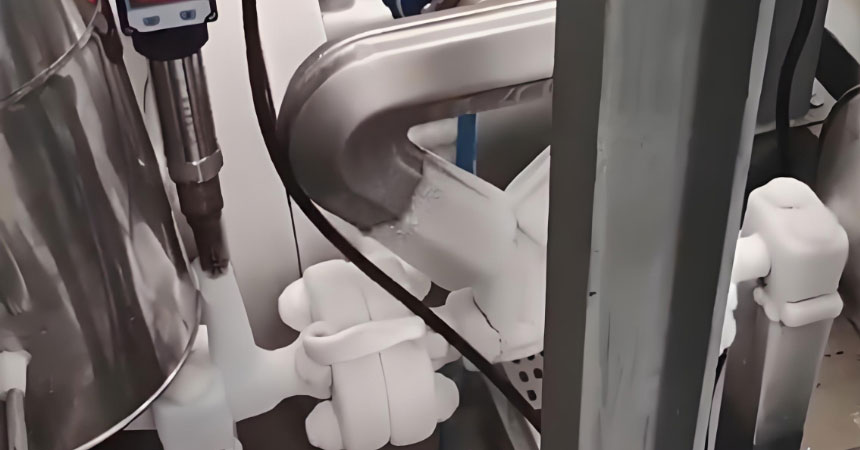

Для каких сверхнизкотемпературных сред требуется этот специальный расходомер?

1-дюймовый кориолисовый расходомер сверхнизкой температуры обычно используется для измерения следующих сред:

-Сжиженный природный газ (СПГ): основным компонентом является жидкий метан (LCH4), температура которого составляет около -162 °C, и который используется для хранения и транспортировки энергии.
- Жидкий метан (LCH4): -161,5 °C, используется как чистое топливо и химическое сырье
- Жидкий азот (LN2): -196 °C, используется для заморозки пищевых продуктов, в медицине и промышленности.
-Жидкий кислород (LOX): -183 °C, используется в медицине и космонавтике.
- Жидкий аргон: -186 °C, защита при сварке и лабораторное использование
- Жидкий диоксид углерода: -78,5 °C, системы пищевой промышленности и пожаротушения
-Жидкий водород: -253 °C, аэрокосмическое топливо и новые энергетические исследования


Эти криогенные среды широко используются в таких областях, как оборудование для разделения воздуха, заправочные станции СПГ, системы хранения и транспортировки метана, низкотемпературные лаборатории, производство полупроводников, аэрокосмические топливные системы и специальные химикаты. Например, на заправочных станциях СПГ 1-дюймовый расходомер сверхнизкой температуры может удовлетворить потребности в измерении расхода жидкого метана, не вызывая чрезмерной потери давления в трубопроводе.

Основные технические параметры расходомера сверхнизких температур

Типичный 1-дюймовый кориолисов расходомер сверхнизкой температуры обычно имеет следующие показатели производительности:

- Диапазон расхода для кориолисового расходомера DN25 (1 дюйм): 13 т/ч, 7,96 фунт/с, 217 кг/мин,
- Диапазон температур: от -273°C до +450 °C (специальная конструкция может достигать более низких температур)
- Номинальное давление: от ANSI 150 # до 1500 #, в зависимости от требований применения, может быть использован в качестве расходомера высокого давления , например, с номинальным давлением 1000 фунтов на кв. дюйм, 10000 фунтов на кв. дюйм.
- Уровень точности: массовый расход ± 0,1%~0,5%, измерение плотности ± 0,0005 г/см³
- Выбор материала: основным материалом является нержавеющая сталь 316L, а для применения с жидким метаном требуется специальная обработка герметизации. Также есть материалы на выбор для материала мокрых частей датчиков сверхнизкой температуры 1 дюйм, такие как хастеллой, сплав с высоким содержанием никеля, титановый сплав, танталовый материал и т. д.
- Уровень защиты: обычно IP67, взрывозащищенное исполнение опционально (особенно важно для измерения метана), на сайте silverinstruments.com имеются сертифицированные ATEX криогенные жидкости DN25.
- Выходной сигнал: 4-20 мА, импульсный, MODBUS, HART, Profibuds-DP и т. д.
- Требования к питанию: 24 В постоянного тока или 220 В переменного тока

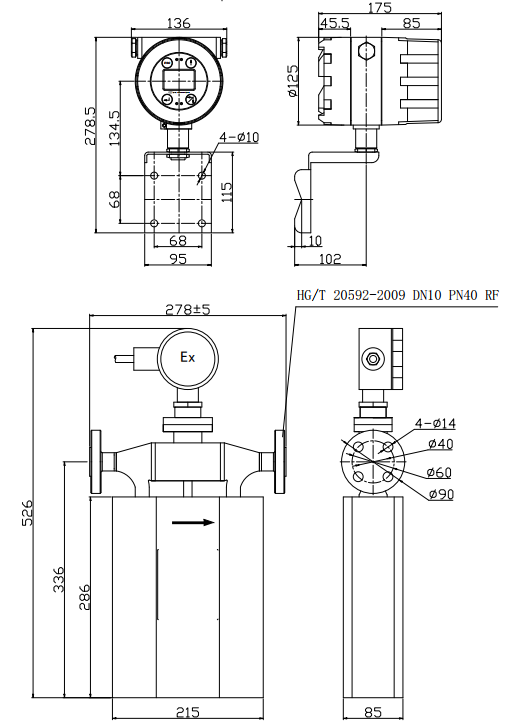

- Чертеж 1-дюймового расходомера для сверхнизких температур

Стоит отметить, что модели, используемые для измерения жидкого метана, уделяют особое внимание взрывозащищенности (сертифицированный ATEX массовый расходомер) и герметичности. Измерительная трубка будет иметь тонкостенную конструкцию для повышения чувствительности, а вся сенсорная часть будет иметь слой вакуумной изоляции для предотвращения проникновения внешнего тепла.

С развитием чистой энергии и передовых технологий спрос на сверхнизкотемпературные измерения расхода продолжает расти. 1-дюймовый сверхнизкотемпературный расходомер Кориолиса становится стандартной конфигурацией в этих требовательных приложениях благодаря своей превосходной точности и надежности. Будь то обеспечение точной заправки жидким метановым топливом или обеспечение измерения жидкого кислорода для ракет, эти "не боящиеся холода" эксперты по измерениям молчаливо играют ключевую роль.
