Дизельное топливо используется во всем: от тяжелой техники и транспорта до промышленных котлов и резервных генераторов, что делает его жизненно важным компонентом мировой экономики. Точное измерение расхода и потребления дизельного топлива является не только технической необходимостью для любой операции, использующей его, но и имеет важное значение для соблюдения экологических норм, повышения эффективности работы и финансового управления. Критически важным решением, которое может оказать большое влияние на надежность и прибыльность, является выбор подходящего расходомера дизельного топлива.

Три самые популярные технологии для измерение расхода дизельного топлива или биодизеля В этом подробном руководстве будут рассмотрены жидкостные турбинные расходомеры (ТУФ), овальные шестеренчатые расходомеры (распределительные или ПД-распределители) и кориолисовые массовые расходомеры. Чтобы помочь вам выбрать оптимальный вариант для ваших уникальных потребностей в измерении расхода, мы рассмотрим принцип работы каждого из них, его преимущества, недостатки, идеальное применение и лучшие практики установки.

Почему точное измерение расхода дизельного топлива так важно?

Крайне важно понимать значение точное измерение расхода топлива прежде чем углубляться в технологию. Имея точные данные, вы можете:

• Контроль затрат: Топливо является значительной статьей эксплуатационных расходов. Точное распределение затрат и выявление областей для повышения эффективности становятся возможными благодаря точному мониторингу потребления топлива в двигателях, котлах и генераторах.

• Проверка правильности выставления счетов (передача права собственности): Точность является договорным и финансовым требованием при передаче топлива между сторонами, например, с танкера на судно или от поставщика в резервуар для хранения.

• Повышение производительности оборудования: Один из важных способов оценить состояние двигателя или оборудования — следить за расходом топлива. Отклонения могут указывать на необходимость технического обслуживания.

• Управление запасами: знание точного количества топлива в ваших баках и объема его расхода помогает избежать дефицита, совершать оптимальные закупки и выявлять возможные утечки или кражи.

Сравнение передовых технологий дизельных расходомеров

Жидкостные турбинные расходомеры для дизельного топлива

Распространенной и широко используемой технологией для измерения расхода чистых жидкостей с низкой вязностью, таких как дизельное топливо, является жидкостной турбинный расходомер. Он обеспечивает отличное соотношение производительности и стоимости. Кроме того, этот тип расходомера не очень тяжелый, что позволяет значительно сэкономить на транспортных расходах при международной доставке.

Принцип действия

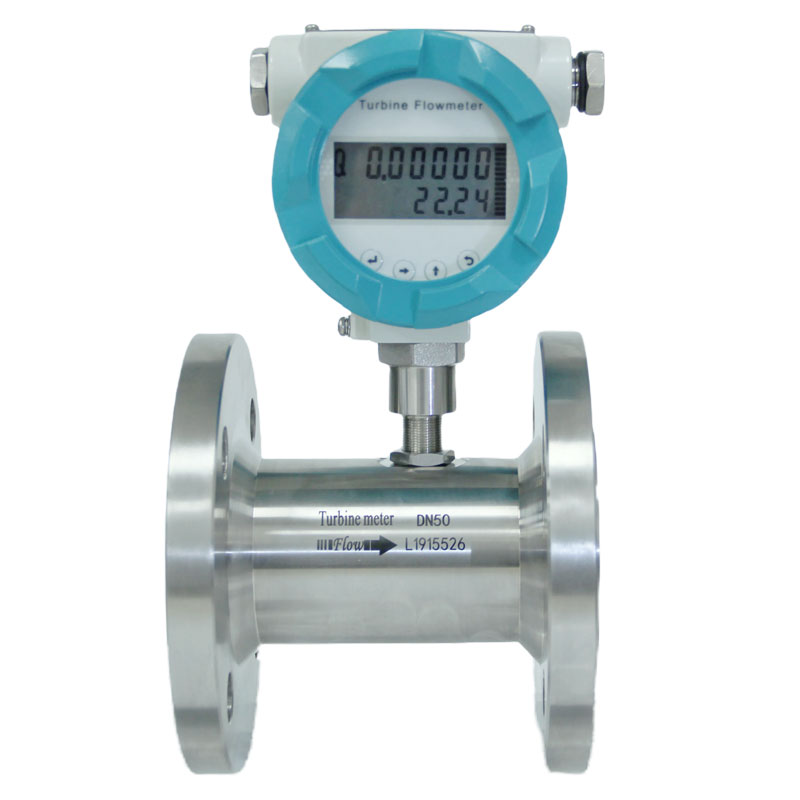

А турбинный расходомер Содержит многолопастный ротор, подвешенный в потоке жидкости. Ротор вращается со скоростью, прямо пропорциональной скорости жидкости, поскольку дизельное топливо оказывает давление на лопасти, проходя через расходомер. Каждая проходящая лопасть регистрируется магнитным датчиком, который генерирует импульсный сигнал, преобразуемый в расход.

Преимущества

• Высокая точность: Обеспечивает исключительную повторяемость и точность (обычно ±0,5% от показания), особенно в приложениях с постоянным потоком.
• Экономичность: Обеспечивает превосходную производительность по разумной цене.
• Компактные и легкие: при одинаковом диаметре линии эти счетчики, как правило, легче и меньше других типов.

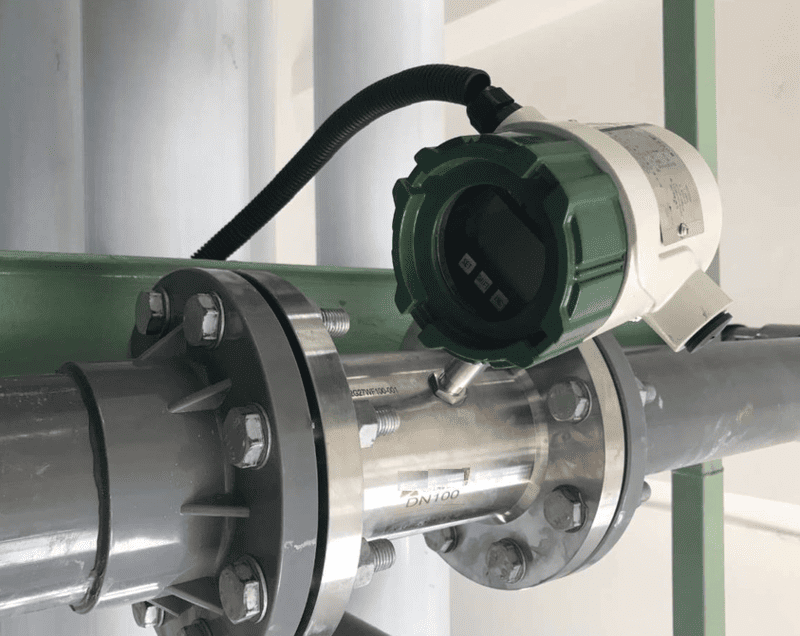

• Цифровой расходомер дизельного топлива с электронным дисплеем, выходом 4-20 мА или импульсным выходом, опционально с MODBUS RTU.

Недостатки

• Требуется чистое топливо: внутренний ротор подвержен воздействию примесей. Во избежание повреждений необходим сетчатый фильтр или фильтр, расположенный перед ротором.
• Движущиеся части: Со временем ротор и подшипники потребуют обслуживания или замены из-за износа.
• Чувствительность к вязкости: Значительные колебания вязкости дизельного топлива, которые часто происходят при изменении температуры, могут повлиять на точность измерений.

Установка

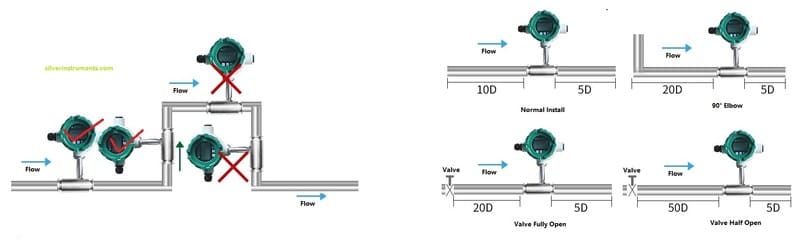

Правильная установка имеет решающее значение. Для обеспечения стабильного профиля потока турбинному расходомеру требуется значительное количество прямых, незагроможденных труб. Как правило, рекомендуется иметь прямой участок трубы длиной 10 диаметров (10D) до расходомера и 5 диаметров (5D) после него. В таблице ниже приведена дополнительная информация об установке жидкостного турбинного расходомера.

Овальные шестеренчатые расходомеры для дизельного топлива

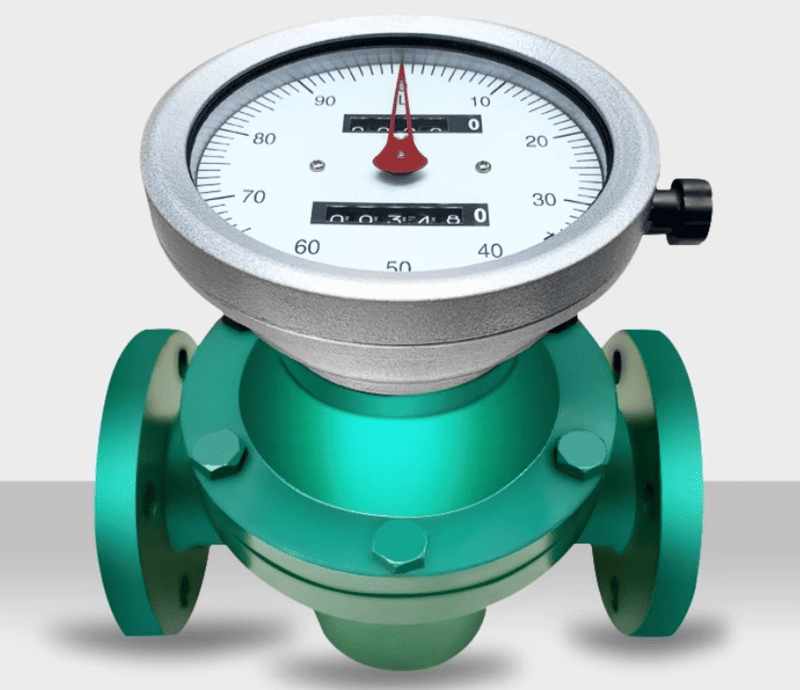

Основными приборами для измерения расхода топлива являются овальные шестеренчатые расходомеры, разновидность расходомеров объемного вытеснения (PD). Они невероятно долговечны, надежны и универсальны.

Принцип действия

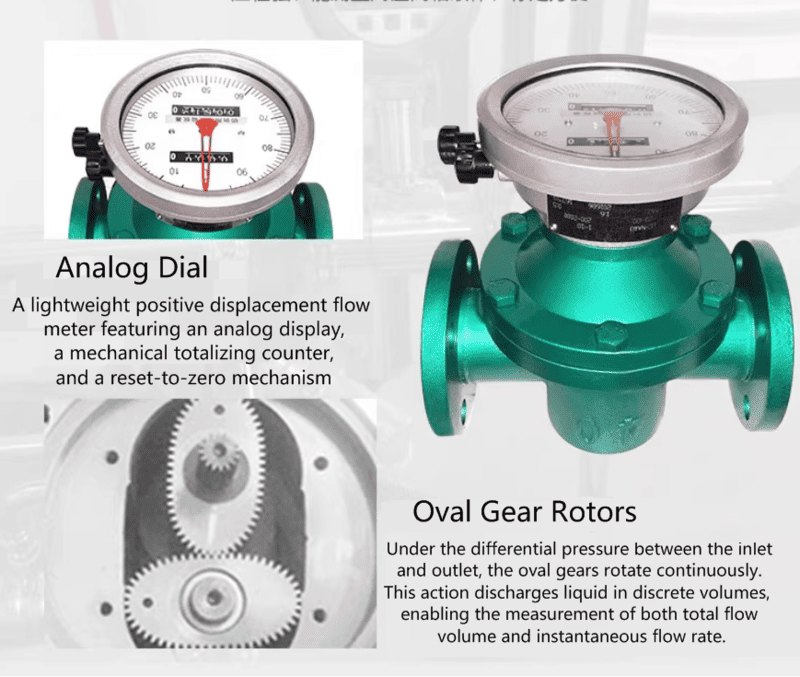

Два искусно обработанных, взаимосвязанных овальных зубчатых колеса образуют овальный расходомер. Зубчатые колеса вращаются в результате дисбаланса давления, создаваемого дизельным топливом, поступающим в расходомер. При каждом обороте зубчатые колеса захватывают и пропускают через корпус расходомера точный, известный объем жидкости. Общий объем рассчитывается путем подсчета этих оборотов с помощью датчика.

Преимущества

• Исключительная точность и надежность: изменения температуры, профиля потока или вязкости жидкости практически не влияют на точность, которая обычно составляет ±0,5%~0,2%.
• Не требуется прокладка прямых труб: их можно устанавливать в ограниченных пространствах, например, в небольших моторных отсеках или мобильных заправочных станциях.
• Работает без питания: Механический расходомер дизельного топлива Расходомеры с простым дисплеем способны отслеживать общий расход без использования электроэнергии. Видео ниже более подробно объясняет принцип работы механического расходомера.

Недостатки

• Только для экологически чистого топлива: Твердые частицы могут заклинить шестерни из-за жестких допусков. Требуется установка фильтра перед редуктором.
• Движущиеся части: Хотя шестерни, как правило, очень долговечны в системах, работающих на топливе, они подвержены износу.
• Могут быть тяжелыми: расходомеры с овальными шестернями могут быть значительно тяжелее турбинных расходомеров при больших диаметрах труб. Например, Овальный шестеренчатый расходомер 3 дюйма для дизельного топлива Его вес составляет около 100 кг, в то время как 3-дюймовый турбинный расходомер весит всего 15 кг.

Установка овального шестеренчатого редуктора

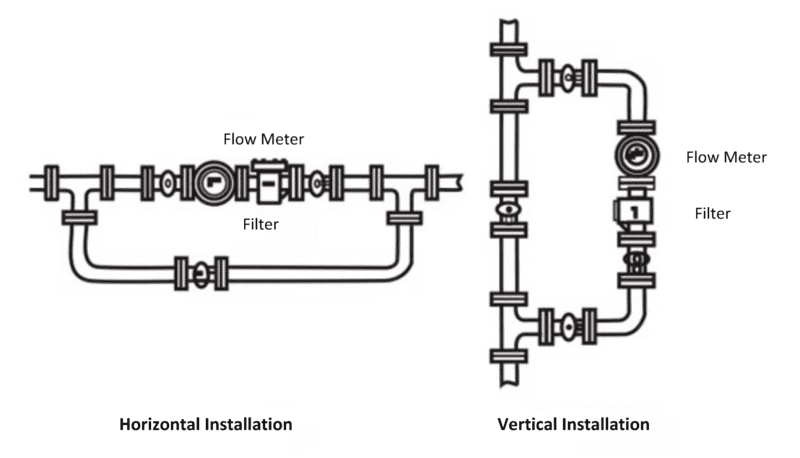

На приведенных ниже изображениях показаны рекомендуемые варианты горизонтальной и вертикальной установки овального шестеренчатого расходомера.

Особое внимание: малогабаритные овальные шестеренчатые расходомеры для низких расходов.

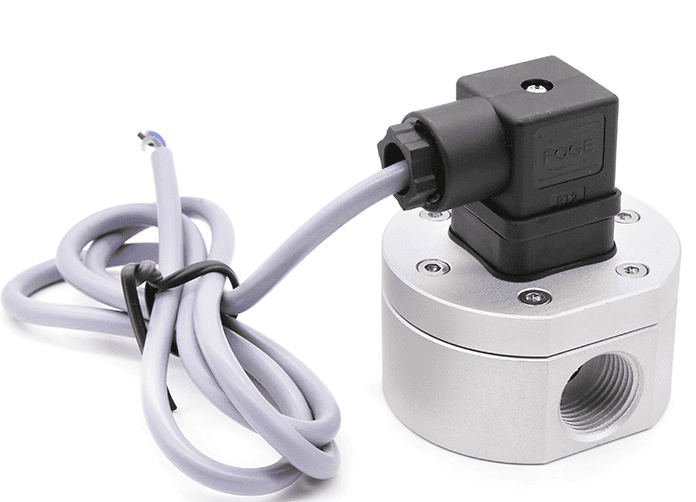

Микропоршневой овальный расходомер — отличный выбор для применений, требующих точного измерения чрезвычайно малых расходов, часто выражаемых в миллилитрах в минуту (мл/мин). Хотя они специально разработаны для работы в условиях низких расходов, эти небольшие расходомеры с поршневым движением работают по тому же надежному принципу, что и их более крупные аналоги. Они предлагают очень точный и экономичный способ измерения микрорасхода дизельного топлива и идеально подходят для таких применений, как впрыск топливных присадок, контроль расхода топлива горелками и испытательные стенды для маломощных двигателей. В таблице ниже приведен диапазон малых расходов для расходомеров серии LC-M от silverinstruments.com.

Модели и диапазоны расходомеров серии LC-M

Код модели	Материал	Исходный диапазон расхода	Диапазон расхода (л/ч)
LC-M2-AL	Алюминий	0,5-150 мл/мин	0,03 ~ 9
LC-M2-SS	Нержавеющая сталь	0,5-150 мл/мин	0,03 ~ 9
LC-M5.2-AL	Алюминий	1-400 мл/мин	0,06 ~ 24
LC-M5.2-SS	Нержавеющая сталь	1-400 мл/мин	0,06 ~ 24
LC-M5.1-AL	Алюминий	1~800 мл/мин	0,06 ~ 48
LC-M5.1-SS	Нержавеющая сталь	1~800 мл/мин	0,06 ~ 48
LC-M6-AL	Алюминий	0,5~100 л/ч	0,5 ~ 100
LC-M6-SS	Нержавеющая сталь	0,5~100 л/ч	0,5 ~ 100
LC-M9-AL	Алюминий	6~600 л/ч	6 ~ 600
LC-M9-SS	Нержавеющая сталь	6~600 л/ч	6 ~ 600
LC-M12-AL	Алюминий	0,3~30 л/мин	18 ~ 1800
LC-M12-SS	Нержавеющая сталь	0,3~30 л/мин	18 ~ 1800
LC-M25-AL	Алюминий	0,5~100 л/мин	30 ~ 6000
LC-M25-SS	Нержавеющая сталь	0,5~100 л/мин	30 ~ 6000

Установка

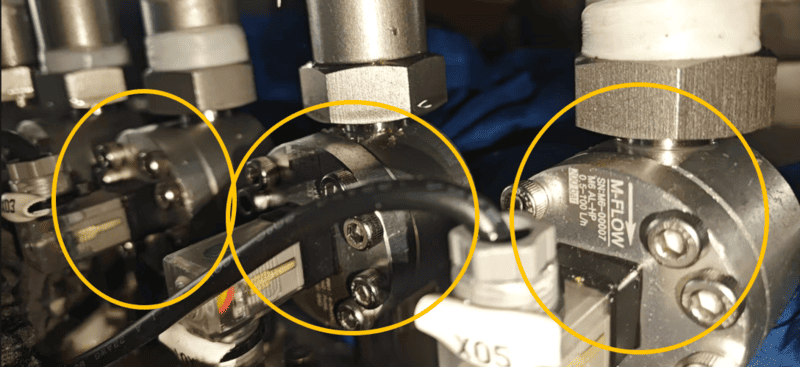

Как показано на приведенных выше фотографиях, процесс установки небольшого овального шестеренчатого расходомера очень универсален. Для защиты шестерен от мусора необходим фильтр/сетчатый фильтр перед ними, но прямые участки трубопровода не требуются.

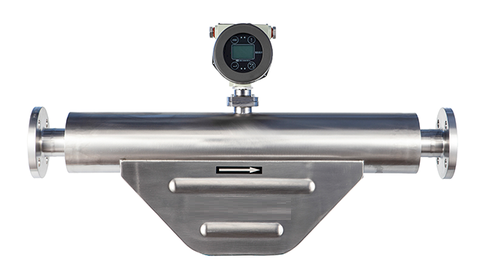

Кориолисные расходомеры для дизельного топлива

Кориолисовый расходомер — оптимальный вариант для применений, требующих высочайшей точности и надежности.
Хотите узнать больше о лучших расходомерах для дизельного топлива? Смотрите видео ниже:

Принцип действия

Расход топлива напрямую измеряется кориолисовым расходомером. В нем используется приводная катушка для колебания одной или нескольких вибрирующих трубок. Эти трубки скручиваются по мере прохождения через них дизельного топлива из-за эффекта Кориолиса. Незначительные колебания во времени (фазовый сдвиг) между вибрациями на входе и выходе, прямо пропорциональные массовому расходу, улавливаются датчиками.

Преимущества

• Высочайшая точность: это отраслевой стандарт для передачи прав собственности благодаря своей непревзойденной точности (часто ±0,1–0,2 %).
• Прямое измерение массы: Этот метод измеряет фактическую массу, поэтому его результаты не зависят от изменений температуры, вязкости или плотности жидкости.
• Отсутствие движущихся частей: В конструкции отсутствуют движущиеся части, которые могли бы изнашиваться, засоряться или требовать обслуживания, что делает ее абсолютно неинвазивной.
• Многопараметрический выход: Один прибор может одновременно измерять температуру, плотность, массовый и объемный расход.

Недостатки

• Самая высокая стоимость: Самая дорогая технология расходомера — это кориолисовый расходомер.
• Падение потенциального давления: Падение давления может возникать в потоке жидкости через вибрирующие трубки.

Установка

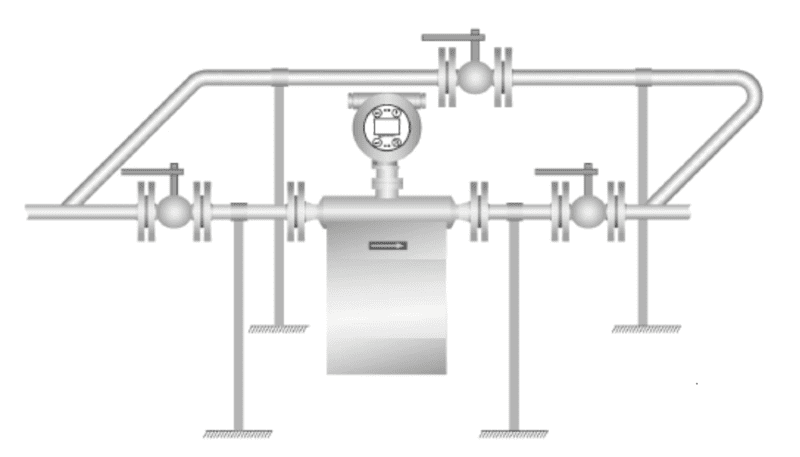

Прямая прокладка труб не обязательна, но для защиты чувствительного датчика от внешних вибраций оборудования расходомер необходимо надежно закрепить на трубопроводе. На рисунке ниже показан рекомендуемый способ установки кориолисового расходомера при измерении расхода таких жидкостей, как дизельное топливо.

Какой расходомер дизельного топлива лучше всего подходит именно вам? Сравнение.

Особенность	Турбинный расходомер	Овальный шестеренчатый расходомер	Кориолисовый расходомер
Принцип измерения	Объемный (скоростной)	Объемный (вытесняющий)	Прямой массовый поток
Типичная точность	±0,5%	от ±0,5% до ±0,2%	±0,1 ~0,2 %
Характеристики вязкости	Умеренный (чувствителен к изменениям)	Отличный	Отличный
Способна ли она нейтрализовать загрязнения?	Нет (фильтр необходим)	Нет (фильтр необходим)	Хорошее состояние (нет движущихся частей)
Нужна прямая труба?	Да (10D/5D)	Нет	Нет
Первоначальные затраты	Низкий до среднего	Середина	Очень высокий
Идеально подходит для	Чистые, стабильные приложения; испытания транспортных средств.	Дозация топлива, заправка топливом, подача топлива в котел.	Передача прав собственности, выставление счетов за крупные суммы.

Вопросы усовершенствованных методов измерения дизельного топлива

Температурная компенсация

При нагревании дизельное топливо расширяется, а при охлаждении — сжимается. Измерение объема при расчете по массе или энергетическому содержанию может привести к серьезным ошибкам. Эта проблема решается с помощью кориолисового расходомера, который измеряет массу напрямую. В качестве альтернативы, расход с температурной компенсацией может быть рассчитан с помощью расходомера в сочетании с датчиком температуры и объемным расходомером.

Сумматоры и управление партиями

Убедитесь, что ваш счетчик оснащен контроллером дозирования для точного дозирования заранее определенных объемов топлива и сумматором для отслеживания суммарного расхода в системах заправки.

Заключение: Подходящий инструмент для решения задачи

Точное понимание ваших потребностей поможет вам. выберите лучший расходомер дизельного топлива Для вашей работы. Турбинный расходомер — хороший вариант для общего контроля чистого топлива, когда стоимость является важным фактором. Прочный овальный шестеренчатый расходомер является основным в отрасли для точного и надежного дозирования в различных условиях. Кроме того, кориолисовый массовый расходомер обеспечивает непревзойденную производительность для таких применений, как коммерческий учет, где высочайшая точность не подлежит обсуждению.

Компания Silver Automation Instruments специализируется на предоставлении подходящего оборудования для измерения расхода, отвечающего вашим конкретным задачам. Чтобы оценить вашу задачу и определить оптимальное решение по расходомерам дизельных двигателей, свяжитесь с нашей командой профессионалов прямо сейчас. Более подробная техническая информация о выборе расходомеров дизельных двигателей. Выбор расходомера дизельного топлива.

Часто задаваемые вопросы о расходомере дизельного топлива

1. В: Какие типы расходомеров подходят для дизельного топлива?
А: Наиболее распространены объемные, кориолисовые и турбинные расходомеры, которые выбираются с учетом точности и бюджета.

2. В: Как вязкость влияет на выбор расходомера дизельного топлива?
А: Более высокая вязкость снижает точность турбинных расходомеров; расходомеры объемного вытеснения и кориолисовые расходомеры лучше работают с вязкими жидкостями.

3. В: В чем разница между массовыми и объемными расходомерами дизельного топлива?
А: Расходомеры массового расхода (например, кориолисовые) измеряют массу напрямую, независимо от изменений температуры. Объемные расходомеры (например, турбинные) требуют компенсации для точного измерения массы.

4. В: Необходима ли компенсация температуры и давления?
А: Необходим для объемных расходомеров для расчета массового расхода. Кориолисовые расходомеры обеспечивают прямое измерение массы без компенсации.

5. В: Какие материалы рекомендуются для дизельных расходомеров?
А: Чугуна или литой стали вполне достаточно, однако, если позволяет бюджет, можно использовать датчик расхода дизельного топлива из нержавеющей стали.

6. В: Как часто следует калибровать расходомеры дизельного топлива?
А: Ежегодно при передаче права собственности; каждые 2-3 года для мониторинга процесса. Проверять после замены жидкости или повреждения счетчика.

7. В: Может ли один измерительный прибор работать со смесями дизельного топлива и биодизеля?
А: Да.

8. В: Каковы основные преимущества объемных расходомеров?
A: Высокая точность при работе с вязкими жидкостями, минимальные требования к прямолинейному течению и отличная воспроизводимость для коммерческого учета. Низкая стоимость по сравнению с кориолисовыми расходомерами.

9. В: Насколько важна сертификация для работы в опасных зонах?
A: Это крайне важно для безопасности. Ищите сертификаты ATEX, IECEx или UL, соответствующие классификации зон установки.

10. Вопрос: Какое техническое обслуживание требуется дизельным расходомерам?
A: Регулярная проверка фильтров, осмотр уплотнений и проверка калибровки нуля. После длительного использования счетчикам ПД может потребоваться осмотр ротора.
