Расходомеры для высоковязких жидкостей

Измерение расхода высоковязких жидкостей — задача повышенной сложности

Измерение расхода высоковязких жидкостей — одна из самых сложных задач в промышленной приборостроении. К таким жидкостям относятся тяжелые масла, асфальт, смолы и другие. полимер Меласса, как правило, густая, трудно перекачивается и представляет собой уникальную проблему для точного измерения. В отличие от жидкостей с низкой вязностью, таких как вода или молоко, которые легко текут, для измерения этих густых жидкостей требуются специализированные технологии расходомеров, обеспечивающие эффективность процесса, стабильность качества продукции и надежное управление запасами. Неправильный выбор расходомера может привести к неточным показаниям, значительному падению давления и даже к полному сбою измерения.

Овальношестеренные и кориолисовые расходомеры для высоковязких жидкостей

Овальношестеренные расходомеры и массовые кориолисовые расходомеры хорошо подходят для измерения высоковязких жидкостей. Овальношестеренные расходомеры относятся к классу объемных измерителей прямого вытеснения и обеспечивают высокую точность при работе с вязкими средами, например при измерении расхода густого фруктозного сиропа. Кориолисовый расходомер демонстрирует отличные характеристики при измерении различных сред и в настоящее время широко применяется нашими заказчиками. Электромагнитный расходомер может измерять электропроводные высоковязкие среды. На практике электромагнитные расходомеры редко используются для высоковязких жидкостей, поскольку большинство таких применений связано с углеводородными жидкостями, обладающими низкой проводимостью. Silver Automation Instruments поставляет расходомеры для высоковязких жидкостей от китайских производителей. Свяжитесь с нами для получения информации о конкурентных ценах на эти приборы.

Кориолисовый расходомер для высоковязких сред

Преимущества кориолисового расходомера для высоковязких жидкостей

• Максимальная вязкость измеряемого потока, с которой работают наши кориолисовые расходомеры, достигает 500 000 сП.
• Наши кориолисовые измерители имеют множество успешных внедрений при измерении битума, патоки, расхода тяжелой сырой нефти и других подобных сред.
• Прямое измерение массового расхода, плотности и температуры одним датчиком.
• Способность регистрировать малые расходы.
• Высокая точность измерений.
• Не требует подготовки потока, прямые участки трубопровода при монтаже не нужны.

Недостатки массового кориолисового расходомера

• Чувствителен к вибрации.
• Не применяется для измерения агрессивных сред.
• Высокая стоимость.
• Не подходит для измерения расхода газов с низкой плотностью.
• Перепад давления резко возрастает с увеличением вязкости.

Овальношестеренный расходомер для высоковязких жидкостей

Преимущества овальношестеренного расходомера для высоковязких жидкостей

• Изначально разработан для применения с жидкостями повышенной вязкости — измерения расхода масел, бензина, дизельного топлива, сиропов и других нефтепродуктов.
• Высокая точность в широком диапазоне вязкостей, возможность измерения жидкостей с вязкостью до 2000 сП.
• Низкий перепад давления.
• Может работать без внешнего питания с механическим счетчиком для отображения мгновенного и суммарного расхода. Silver Automation Instruments также разрабатывает шестеренчатые расходомеры с датчиками, имеющими импульсный выход или 4-20 мА, связь HART, RS485.
• Более низкая цена при использовании корпуса из углеродистой стали по сравнению с кориолисовым расходомером.
• Простота монтажа, не требуются прямые участки трубопровода, прибор можно установить в ограниченном пространстве.

Ограничения шестеренчатого расходомера

• Не подходит для воды, поскольку влажный материал из углеродистой стали подвержен коррозии, что также увеличивает проскальзывание жидкости.
• Расходомер достаточно громоздкий и тяжелый, что увеличивает транспортные расходы при доставке.
• Относительно высокая цена на крупногабаритные шестеренчатые расходомеры из нержавеющей стали.
• Не подходит для измерения расхода многофазных жидкостей, например хладагентов.
• Наличие движущихся частей требует технического обслуживания, возможны повреждения при гидроударах и газовых пробках.
• Оставьте сообщение Напишите нам

  Мы свяжемся с вами в течение 24 часов..

  *Эл. адрес

  Телефон

  *содержание

  Leave this field empty

  Отправить

• High Cost: They are the most expensive flow meter technology, representing a significant initial investment.
• Pressure Drop: The design of the vibrating tubes can cause a pressure drop, which increases sharply with viscosity and may require more powerful pumps.
• Vibration Sensitivity: They can be sensitive to external pipe vibrations if not installed and supported correctly.

Oval Gear Flow Meters: The Reliable Choice for Clean Viscous Liquids

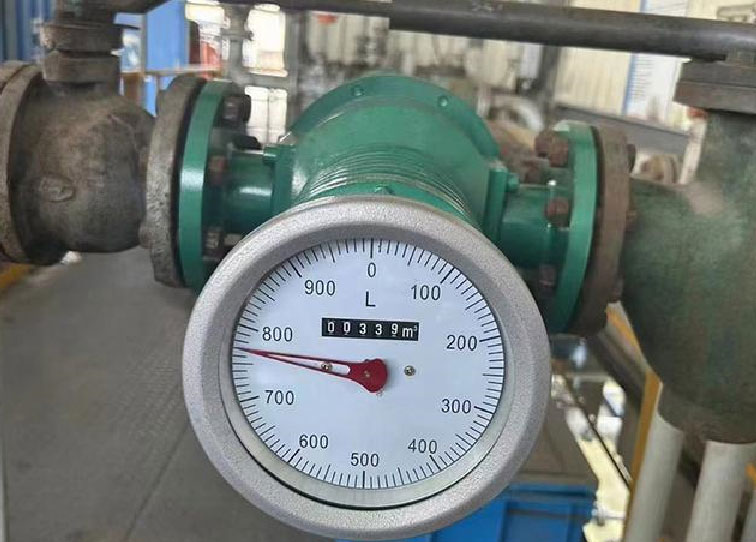

Oval gear flow meter for high viscosity liquid measurement



Oval Gear meters are a type of Positive Displacement (PD) flow meter. They function like a highly precise fluid engine, using two interlocking gears to trap and pass a precise, known volume of liquid with each rotation. Because they directly measure volume, they are highly accurate and largely unaffected by the fluid's viscosity.

Advantages of Oval Gear Meters for High Viscosity Fluids:

• High Accuracy: They offer excellent accuracy (typically ±0.5%) across a wide range of viscosities.
• Low Pressure Drop: They are designed to be efficient, creating minimal pressure loss in the system.
• No Power Required: Mechanical versions with a register display can operate without any external power supply, making them ideal for remote or hazardous locations.
• Lower Cost: For clean fluid applications, a carbon steel oval gear meter is a significantly more cost-effective solution than a Coriolis meter.
• Simple Installation: They do not require straight pipe runs and can be installed in tight spaces.

Limitations of Oval Gear Meters:

• Not for Solids: The tight tolerances of the gears mean they are only suitable for clean liquids without suspended particles or solids, which can cause jamming and damage.
• Moving Parts: The rotating gears are subject to wear over time and require periodic maintenance.
• Bulky at Large Sizes: Large-diameter oval gear meters can be very heavy and bulky, increasing shipping and installation costs.

Special Consideration:Small Oval Gear Meters for Low Flow Rates

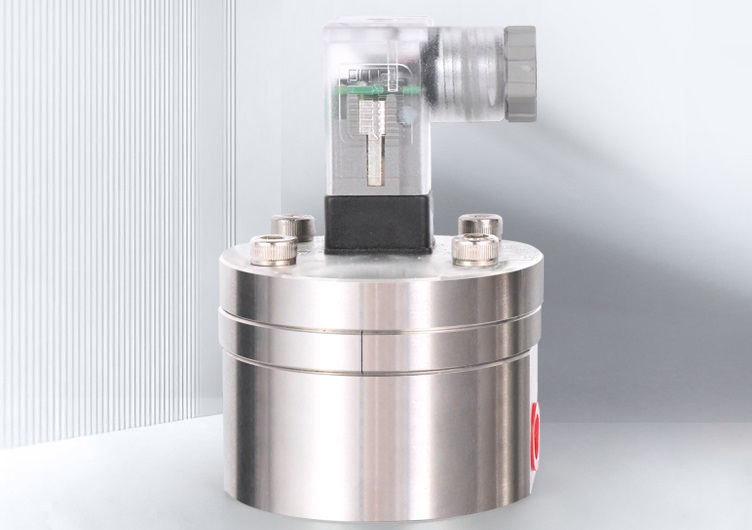

Small flow meter for high viscosity liquid measurement



For applications that require precise measurement of high viscosity fluids at very low flow rates—such as chemical dosing, additive injection, or in laboratory settings—the small oval gear flow meter is an ideal solution. These compact positive displacement meters operate on the same reliable principle as their larger counterparts but are specifically engineered for flow ranges often below 1 L/min. They provide a highly accurate, cost-effective alternative to Coriolis meters for small-volume, high-viscosity applications where the fluid is clean. Below video to show how our small oval gear flwo meter work for the high visocisty liquid flow measurement:

Quick Selection Guide & Comparison Table

Choosing between these two excellent technologies depends on your specific application. Here are three simple rules to guide your decision:

1. For **clean liquids with a viscosity below 2000 cP** where a cost-effective and accurate solution is needed, the **Oval Gear Flow Meter** is often the ideal choice.
2. For fluids with **any level of viscosity** or those **containing solids/slurries**, or when direct **mass flow** measurement is required for critical process control, the **Coriolis Mass Flow Meter** is the superior and necessary solution.
3. For **very low flow rate** applications, both **small Oval Gear meters** and **micro-Coriolis meters** provide excellent, high-accuracy solutions.

High Viscosity Flow Meter Applications by Industry

High viscosity flow meters are essential in a wide range of industries across the globe. Below are some of the most common applications where our instruments provide critical data.

Oil & Gas Industry

Measuring flow of heavy fuel oil, crude oil, alkyd oil and lubricants requires robust meters. Coriolis meters are vital for custody transfer of crude oil, while oval gear meters are a reliable choice for fuel dispensing and consumption monitoring.

Food & Beverage Industry

Hygienic Coriolis meters are used to accurately measure the mass of thick food products like chocolate, honey, cream, and syrups, palm kernel oil ensuring consistent recipe batching and product quality.

Chemical Processing

The chemical industry relies on high-accuracy meters for dosing resins,glucose, lecithin, polymers, solvents,grease, paste and other viscous chemicals. The material compatibility of Coriolis and stainless steel oval gear meters is critical in these applications.

Power Generation & Heavy Industry

Precise fuel oil measurement is crucial for efficiency in industrial furnaces and boilers, ensuring optimal combustion and cost control. This often involves thick, pre-heated oils that are easily handled by Coriolis or oval gear meters.

Pulp & Paper Industry

In paper mills, Coriolis meters are used to measure the flow of thick paper pulp slurries and coating chemicals, where other meters would quickly clog and fail.

High Temperature Processes

Many viscous fluids, like asphalt and bitumen, must be measured at extreme temperatures. Our specialized high-temperature flow meters, particularly Coriolis models, are engineered to handle these demanding conditions with exceptional reliability.

Conclusion: Choosing Your High Viscosity Flow Meter

The successful measurement of high viscosity fluids hinges on selecting the right technology for your specific process. While an oval gear meter provides a cost-effective, high-accuracy solution for clean liquids, the Coriolis mass flow meter offers unmatched versatility for the most challenging applications involving slurries, extremely high viscosities, or the need for direct mass measurement.

At Silver Automation Instruments, we specialize in providing robust solutions for even the most difficult flow applications. Our team of experts can analyze your process data and help you choose the ideal instrument to deliver the accuracy and reliability you demand.

Contact Our Experts for a Consultation:
