Типы расходомеров природного газа?

📑 Table of Contents▼

Зачем в промышленности необходимо измерение расхода природного газа?
Как выбрать расходомеры природного газа?
Типы расходомеров природного газа
Кориолисовый расходомер — расходомер природного газа с высочайшей точностью.
Термомассовый расходомер
Расходомер газовой турбины
Вихревой расходомер

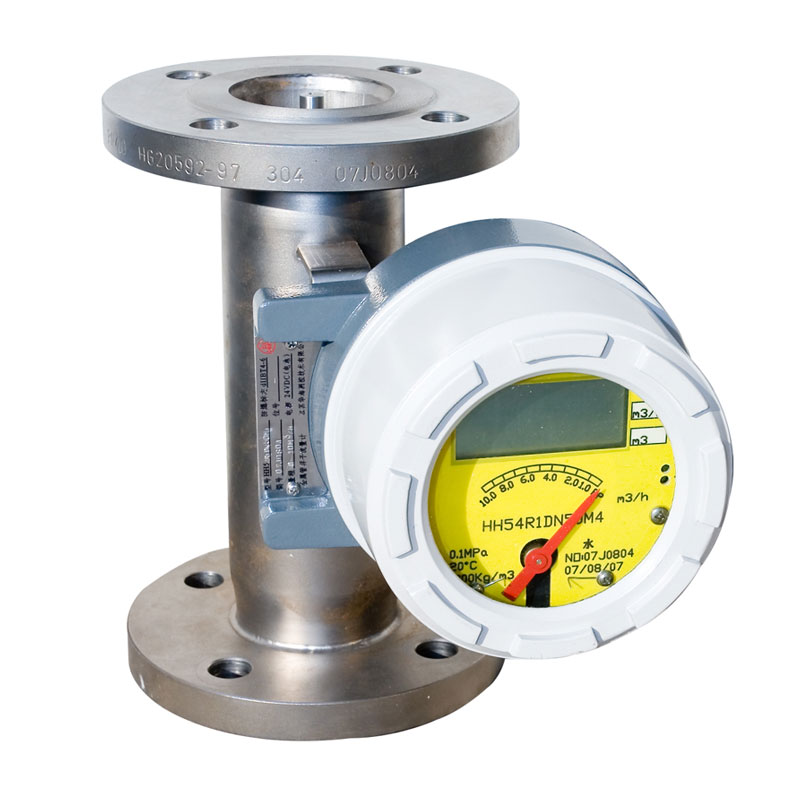

Ротаметры

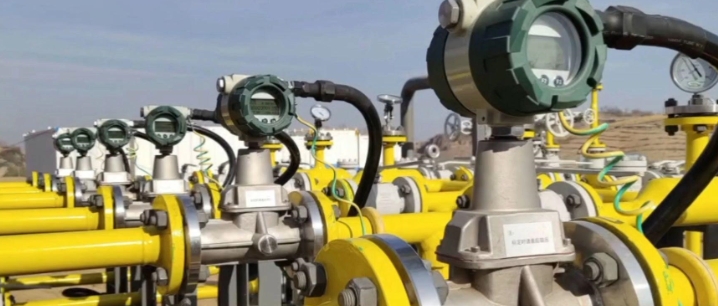

Промышленные расходомеры природного газа

Зачем в промышленности необходимо измерение расхода природного газа?

Природный газ — это горючая газовая смесь, основным компонентом которой являются углеводороды, добываемые из природы. Природный газ в основном состоит из смеси газообразных низкомолекулярных углеводородов и неуглеводородных газов. Он состоит преимущественно из метана (85%) и небольшого количества этана (9%), пропана (3%), азота (2%) и бутана (1%). В основном используется в качестве топлива, но также применяется для производства сырья для химических веществ, таких как ацетальдегид, ацетилен, аммиак, сажа, этанол, формальдегид, углеводородное топливо, гидрогенизированное масло, метанол, азотная кислота, синтез-газ и винилхлорид. Природный газ сжимается до жидкого состояния для хранения и транспортировки. Устройства для измерения расхода природного газа необходимы в угольных шахтах, на заводах по производству азотной кислоты, электростанциях, предприятиях органического химического синтеза, нефтеперерабатывающих заводах и т. д.

Всегда помните, что для получения точных измерений крайне важно использовать правильную технологию. Вот что следует учитывать при выборе расходомера для природного газа. Промышленный расходомер природного газа может использоваться для контроля поступления газа в газовую горелку, котел, печи, топки и т. д.

В связи с развитием экономики Китая и ужесточением экологических требований потребление природного газа резко возросло. Традиционные методы регулирования поставок природного газа больше не соответствуют современным потребностям развития. С непрерывным развитием торговли природным газом точное измерение его потоков приобретает все большее значение, что напрямую связано с экономической выгодой предприятий и интересами потребителей. Поэтому проведение исследований в области измерения потоков природного газа особенно важно. Измерение потоков природного газа требует оперативности, точности и экономичности, то есть необходимо использовать недорогие приборы для точного и своевременного измерения потоков природного газа.

Как выбрать расходомеры природного газа?

Нужна помощь в выборе расходомера природного газа? >>

#1 Для каких целей он будет использоваться? Вы выбираете счетчики для учета потребления, обработки промышленных газов, коммерческого учета или мониторинга? Это объемный расходомер природного газа или... расходомер Вам нужен? Сколько вы потратите на расходомер природного газа? Вам нужен? встроенный расходомер природного газа Или встраиваемый расходомер природного газа?

Если вы не уверены в разнице между объемным расходомером и массовым расходомером, или в том, какой из них больше подходит для вашего применения, вы можете ознакомиться с этим подробным сравнительным анализом. «Объемный и массовый расходомер?»

#2 Какой тип газа измеряется? Это смесь газов или один газ? Каков диапазон расхода, рабочая температура, требуемая точность и давление? Будет ли газ чистым и сухим? Или грязным, коррозионным и влажным?

#3 Где планируется установка? В каких условиях она будет работать? При экстремальных температурах? Будет ли достаточно прямой трассы? Каким нормативным требованиям она должна соответствовать, если таковые имеются? Вызывают ли вибрацию или шум опасения?

#4 Что вам нужно? Вам нужен локальный или газовый расходомер с дисплеем? Какая калибровка необходима? Потребуется ли сложная электроника или модернизация? Вам нужен расходомер природного газа с дисплеем? Потребуется ли его техническое обслуживание? Вам нужен цифровой расходомер природного газа?

Собрав всю эту информацию, вы сможете принять более взвешенное решение при выборе подходящего датчика расхода газа.

четыре типа существующих счетчиков природного газа

☪ Объемный расход
☪ Расходомеры скорости (более подробная техническая информация о расходомерах скорости): Что такое расходомер скорости?
☪ Поперечные расходомеры
☪ расходомеры Для измерения расхода природного газа, более подробная техническая информация об измерении массового расхода: Расходомер

Типы расходомеров природного газа

Свяжитесь с нами, и мы подберем для вас газовый счетчик >>

После ознакомления с руководством по выбору, вероятно, вы сузили круг до нескольких приборов, которые могут подойти для ваших целей. Теперь вам следует перечислить преимущества и недостатки каждого из них, чтобы принять более обоснованное решение, основанное на принципах их работы.

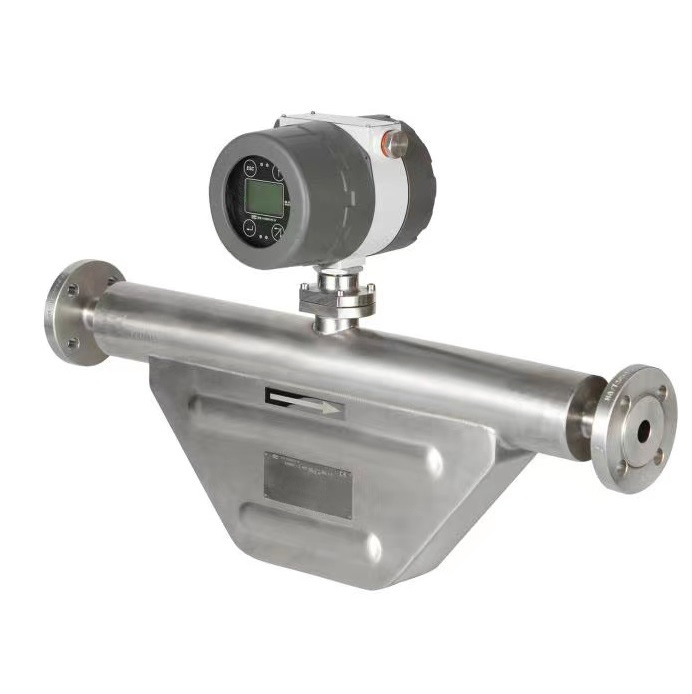

Кориолисовый расходомер — расходомер природного газа с высочайшей точностью.

✔ Кориолисовые расходомеры: Прямое измерение массового расхода природного газа. Кориолисовые расходомеры используют эффект Кориолиса, который представляет собой отклонение движущейся жидкости из-за вращения Земли. Эти расходомеры имеют вибрирующую трубку, по которой протекает газ. Движение газа вызывает скручивание трубки, и степень скручивания пропорциональна массовому расходу. Кориолисовый расходомер является лучшим расходомером природного газа, он может напрямую измерять массовый расход природного газа и обладает наилучшей точностью измерения расхода природного газа, поэтому его можно использовать для коммерческого учета природного газа. Он также может измерять расход природного газа под высоким давлением (более подробная техническая информация). Кориолисовый расходомер высокого давления Расходомеры для сжиженного природного газа (СПГ) работают при криогенных температурах, обычно около -162°C (-260°F). Они специально разработаны для точного измерения потока сверххолодной жидкости. К распространенным типам относятся криогенные кориолисовые расходомеры. Более подробная техническая информация о расходомерах для СПГ: криогенный расходомер

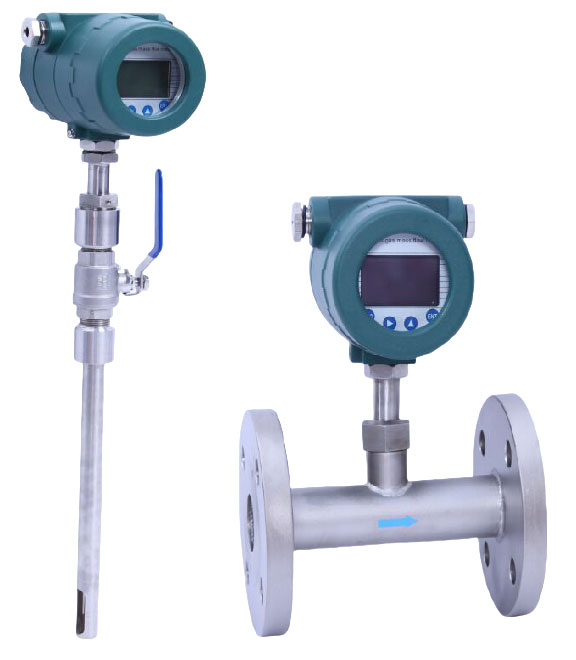

Термомассовый расходомер

✔ Термомассовые расходомеры: Эти расходомеры основаны на принципе пропорциональности скорости теплопередачи массовому расходу газа. Они состоят из нагревательного элемента и одного или нескольких датчиков температуры. Измеряя разницу температур между нагревательным элементом и газом, можно определить расход. Термомассовые расходомеры для измерения расхода природного газа имеют следующие единицы измерения: SCFM, кг/ч, г/с, г/мин, Нл/ч, ммсф, См³/ч, Нм³/ч. Существуют встраиваемые и проточные расходомеры природного газа. Цена расходомера может быть очень низкой для крупных газопроводов. Дополнительная информация: Встраиваемый расходомер и проточный расходомер.

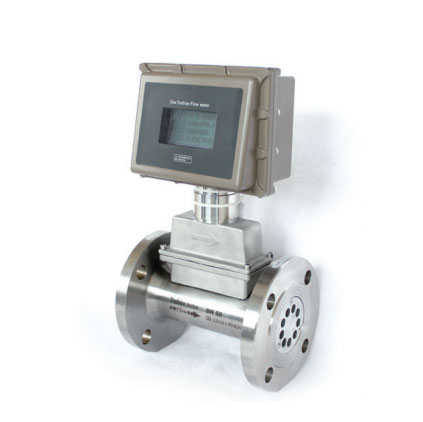

Расходомер газовой турбины

✔ Турбинные расходомеры: Это расходомеры газа скоростного типа, в которых используется турбинный ротор, расположенный в газовом потоке. Когда газ проходит через расходомер, он заставляет ротор вращаться, и скорость вращения пропорциональна расходу. Это вращательное движение преобразуется в электрический сигнал, который затем используется для расчета расхода. Газотурбинный расходомер измеряет расход природного газа и обладает такими характеристиками, как малые потери давления, высокая точность, широкий диапазон расхода, хорошая вибро- и пульсационная устойчивость. Обычно используются 2-дюймовые газотурбинные расходомеры. 4-дюймовый расходомер газовой турбины , и т. д.

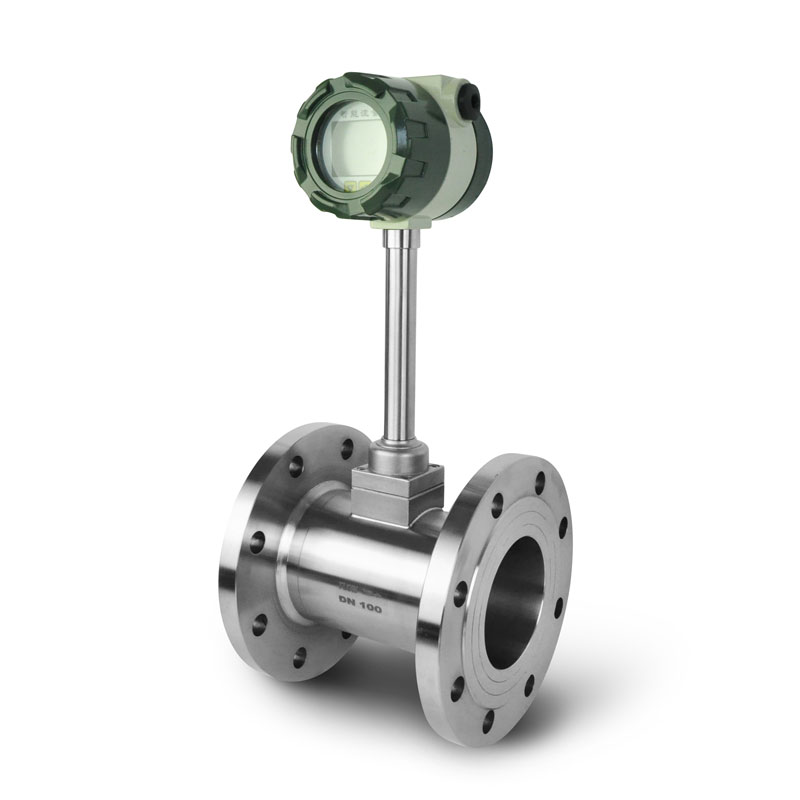

Вихревой расходомер

✔ Вихревые расходомеры: Вихревые расходомеры работают на основе принципа, согласно которому при обтекании газом препятствия (например, обтекаемого тела) поочередно образуются вихри или завихрения по обе стороны от препятствия. Эти вихри обнаруживаются и подсчитываются, а частота образования вихрей используется для определения расхода. Внутренний датчик вихревого расходомера не имеет движущихся частей, отличается простой конструкцией и стабильным коэффициентом расхода прибора, поэтому измерение расхода природного газа является надежным, а частота отказов — низкой. Цифровой расходомер природного газа может выдавать цифровой импульсный сигнал или сигнал тока и может осуществлять связь по протоколам HART или MODBUS.
