Как точно измерить расход пара: 4 лучшие технологии измерения

Пар — один из важнейших и мощных инструментов современной промышленности. Это основной способ перемещения энергии в электроэнергетике, производстве, химической обработке и системах отопления, вентиляции и кондиционирования воздуха. Производство пара требует больших затрат энергии и средств, поэтому точное измерение его расхода — это не просто техническая задача; это также важный элемент управления энергопотреблением, снижения затрат, повышения эффективности процессов и обеспечения безопасности предприятия. Однако измерение расхода пара — задача, известная своей сложностью, которая представляет собой специфические проблемы, способные привести к сбоям в работе стандартных цифровых расходомеров (таких как турбинный или магнитный расходомер).


Поэтому выбор правильного расходомера пара крайне важен. Если датчик расхода пара выбран или установлен неправильно, или не установлен вовсе, он может давать неверные данные, что может привести к значительным убыткам и снижению эффективности вашего бизнеса.

Это полное руководство станет вашим надежным помощником в измерении расхода пара. Мы обсудим наиболее важные проблемы, с которыми приходится сталкиваться, рассмотрим лучшие технологии датчиков расхода пара и дадим вам полезную инструкцию по выбору подходящих приборов для измерения расхода пара.

---

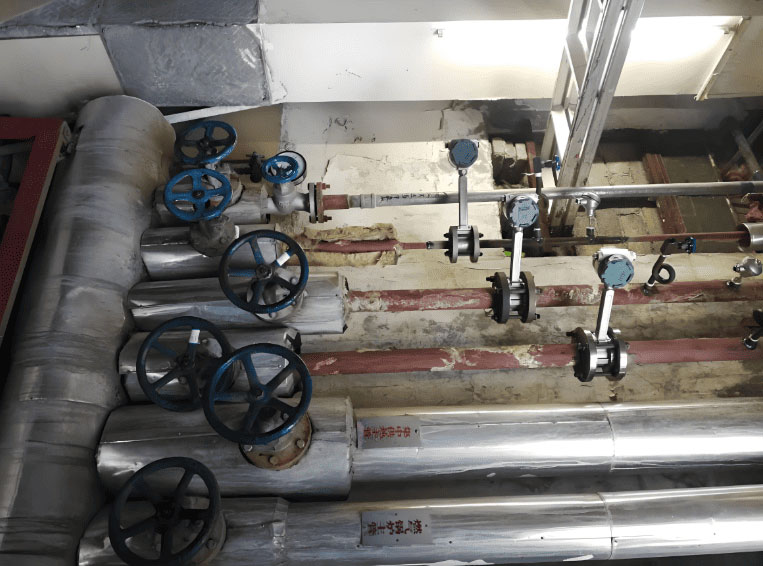

Почему так важно точно измерять расход пара?

Прежде чем углубляться в различные технологии измерения расхода пара, важно понимать, насколько важно измерение расхода пара. Точные и надёжные данные крайне важны для следующих целей:

Энергоэффективность и распределение затрат: сжигание топлива или непосредственное использование электроэнергии приводит к образованию пара. Вы можете отслеживать потребление энергии, распределять затраты по отдельным отделам или процессам и выявлять области потерь, например, утечки или оборудование, работающее неэффективно, точно измеряя расход пара.

Управление процессом: Во многих случаях количество подаваемого пара является ключевым фактором, обеспечивающим неизменное качество продукта. Очень важно точно контролировать расход пара для нагрева, стерилизации и работы турбин.

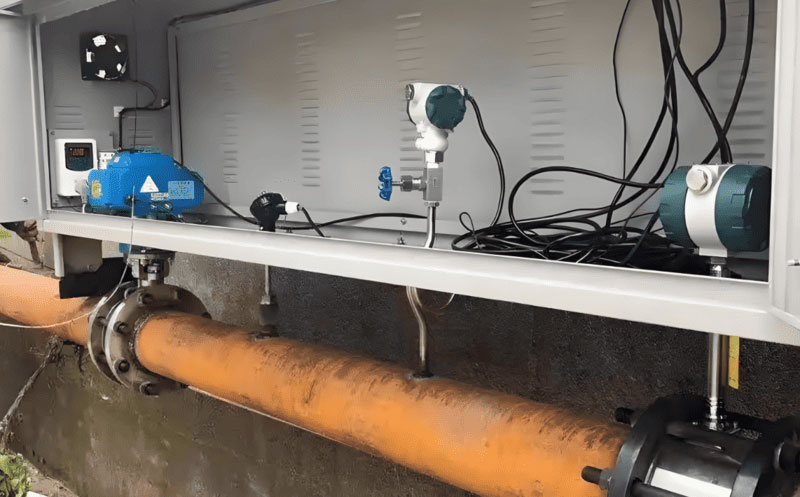

Коммерческий учет и выставление счетов: когда пар продается от одного субъекта другому (например, от центрального завода арендатору), точное измерение является основой справедливого и прозрачного выставления счетов.

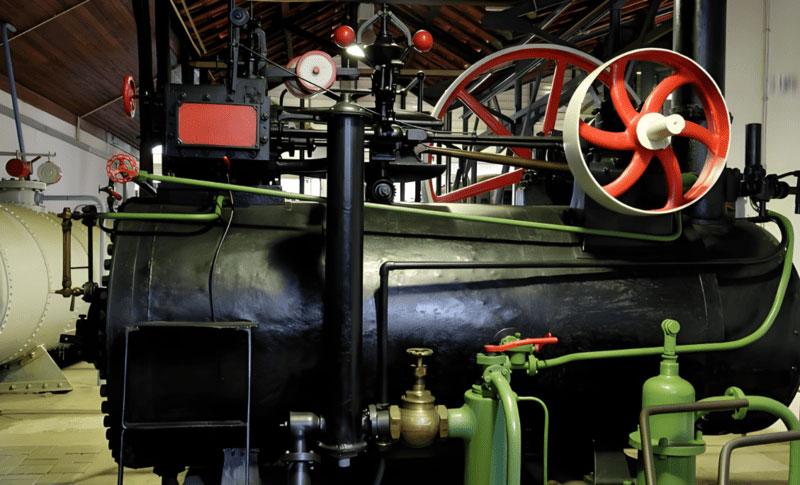

Производительность и безопасность котла: эффективность и исправность котла можно оценить по количеству производимого им пара. Резкие изменения расхода могут быть признаком возможных проблем с безопасностью, требующих немедленного устранения.

---

Особые проблемы измерения расхода пара

Пар — это не просто жидкость, как вода или дизельное топливо. Из-за своих свойств он создаёт агрессивную среду, требующую использования прочных специализированных инструментов.

1. Высокие температуры и давления: Пар присутствует при очень высоких температурах и давлениях, что может повредить или вывести из строя датчики, не предназначенные для работы в таких условиях. Температура обычного насыщенного пара обычно ниже 200 °C, тогда как перегретый пар может превышать 350 °C, а при определенных условиях она может достигать даже 450 °C и выше, особенно при высоких давлениях.

2. Изменение плотности: Самая большая проблема заключается в том, что плотность пара значительно меняется в зависимости от давления и температуры. Например, насыщенный пар при 3 барах имеет плотность приблизительно 3,2 кг/м³, а при 10 барах плотность увеличивается примерно до 8,5 кг/м³. Это означает, что кубический метр пара при 3 барах содержит значительно меньше массы, чем кубический метр при 10 барах, что может привести к значительным погрешностям при неправильном измерении массового расхода.
Нажмите здесь, разная плотность насыщенного пара и перегретого пара при разной температуре и давлении .

3. Качество пара (влажный/сухой): В паре, находящемся в трубе, содержится очень мало газа. В нём часто присутствуют капли воды, что называется «влажным паром». Этот двухфазный поток может приводить к значительным погрешностям в работе многих расходомеров.
Бесплатный калькулятор акций Steam>>

4. Эрозионная природа: Высокоскоростной пар, особенно влажный, может оказывать сильное эрозионное воздействие на любые компоненты внутри трубы, что приводит к износу механических счетчиков. Поэтому для того, чтобы смачиваемые части расходомеров пара выдерживали эрозию, в качестве материалов датчиков должны использоваться нержавеющая сталь.

---

Основной принцип: почему массовый расход важен для пара

Поскольку плотность пара непостоянна, измерение его объёмного расхода (например, в м³/ч) часто бессмысленно без точного определения его давления и температуры в той же точке. По этой причине все достоверные измерения пара в конечном итоге основаны на массовом расходе (например, в кг/ч, тоннах/ч или фунтах/ч), поскольку масса пара является постоянной и надёжной величиной независимо от его состояния. Высокопроизводительный [массовый расходомер пара] обеспечивает наиболее точные и прямые показания для всех применений пара. Поэтому для большинства измерений расхода пара требуется единица массового расхода.

---

Подробное руководство по технологиям измерения расхода пара

Хотя существует несколько подходов к измерению расхода высокотемпературного пара, отрасль в основном полагается на несколько проверенных технологий. Полный обзор [четырех способов измерения расхода пара] включает в себя различные методы, но для практического применения в промышленности наиболее распространёнными и надёжными приборами для измерения расхода пара являются следующие.

---

# 1. Вихревые расходомеры: отраслевой стандарт

Преимущества

☆ Отсутствие подвижных частей: в этом и заключается их главное преимущество. Вихревые расходомеры не подвержены износу, поломкам и засорению, поэтому они чрезвычайно надёжны и требуют минимального обслуживания.

☆ Широкий диапазон регулирования: вихревой расходомер серии STLU от silverinstruments.com может точно измерять широкий диапазон расходов, может работать со скоростью потока пара 3–60 м/с.

☆ Способность работать при высоких температурах и давлении: прочная, полностью сварная конструкция из нержавеющей стали делает их пригодными для эксплуатации в агрессивных средах с паром.

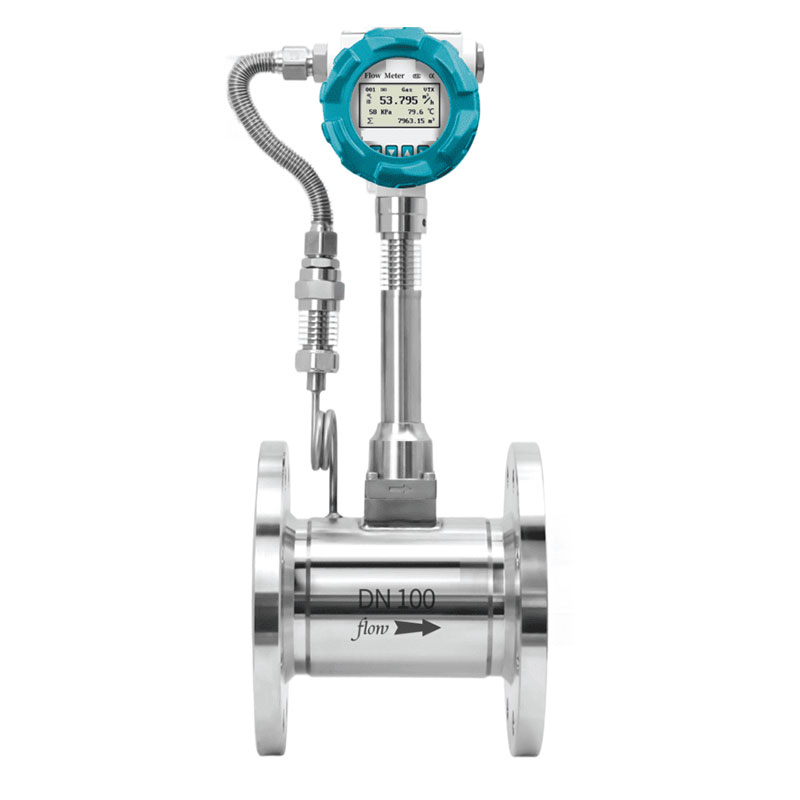

☆ Интегрированная компенсация температуры и давления: многие модели могут включать встроенные датчики температуры и давления, позволяющие компенсировать изменения плотности пара в режиме реального времени.

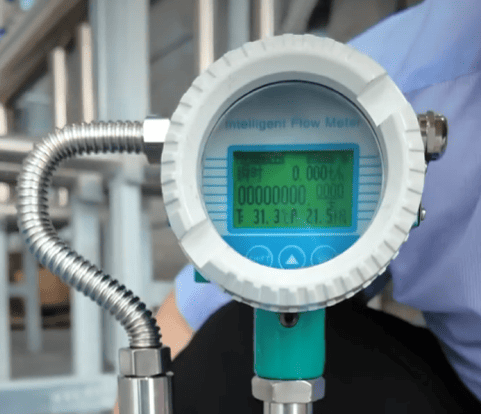

☆ Комплексное отображение расхода: они могут напрямую отображать температуру пара, давление, объемный расход и массовый расход, предоставляя полную информацию о процессе на месте.

☆ Простота установки: конструкция упрощает установку, устраняя необходимость в использовании множества вспомогательных приборов и снижая сложность монтажа. Врезной вихревой расходомер также доступен для больших паропроводов диаметром более 6 дюймов. Установка врезного вихревого расходомера также очень проста.

Недостатки

Требуются прямые участки трубопровода: они чувствительны к нарушениям профиля потока и требуют значительной длины прямого, свободного участка трубопровода до и после расходомера для получения точных показаний.
Минимальная скорость потока: Они не могут измерять очень низкие скорости потока, поскольку для создания устойчивых вихрей требуется минимальная скорость.

Вихревые расходомеры имеют множество преимуществ и недостатков; более подробную информацию можно найти в этой статье: https://www.silverinstruments.com/blog/advantages-and-disadvantages-of-vortex-flowmeter.html .

Справочное руководство по диапазону расхода насыщенного и перегретого пара для вихревого расходомера

Мы предоставляем справочную таблицу вихревых расходомеров серии STLU, показывающую диапазоны расхода пара для различных диаметров труб при различных давлениях и температурах. Таблица включает диапазоны расхода как насыщенного, так и перегретого пара. Хотя точные диапазоны расхода могут незначительно различаться у разных производителей расходомеров, этой справки достаточно, чтобы дать широкой публике представление о типичных диапазонах расхода пара. Диапазон расхода вихревого расходомера для насыщенного и перегретого пара.

Идеальное применение

Для более глубокого понимания ознакомьтесь с нашим подробным руководством по [вихревым расходомерам пара] . Они являются идеальным решением для большинства промышленных применений пара и насыщенного пара.

Видео по теме: Как настроить вихревой расходомер для измерения пара.

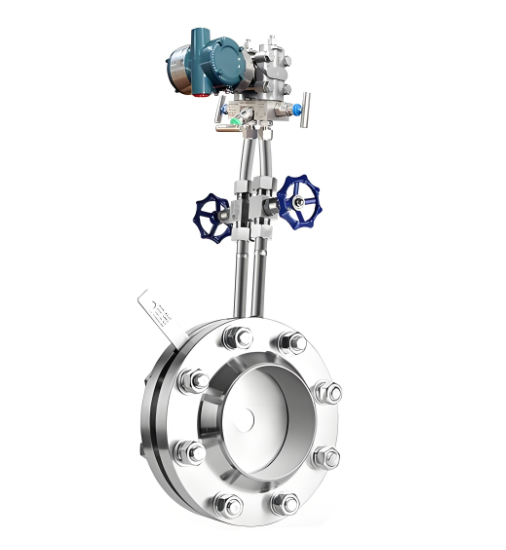

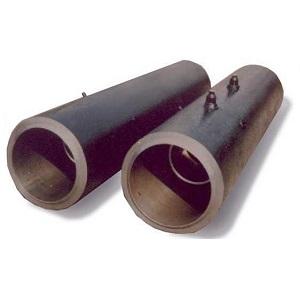

# 2. Расходомеры дифференциального давления (DP): традиционная рабочая лошадка

Преимущества

Способность работать при чрезвычайно высоких температурах: поскольку первичный элемент представляет собой простой кусок металла, он может быть изготовлен из экзотических сплавов, выдерживающих практически любую температуру. Например, температура перегретого пара может быть очень высокой, а давление также очень высоким, и иногда вихревой расходомер не может с этим справиться. Некоторые пользователи используют расходомер с трубкой Вентури для измерения пара.

Низкая стоимость для больших труб: для очень больших паропроводов подход DP может быть более экономичным, чем другие технологии.

Недостатки

Потеря давления: в частности, диафрагмы вызывают значительную и постоянную потерю давления, что приводит к потере энергии.

Износ: Острый край измерительной диафрагмы со временем может разрушиться под воздействием высокоскоростного пара, что приведет к потере точности.

Ограниченный диапазон измерения: они имеют гораздо более узкий диапазон измерений по сравнению с вихревыми расходомерами.

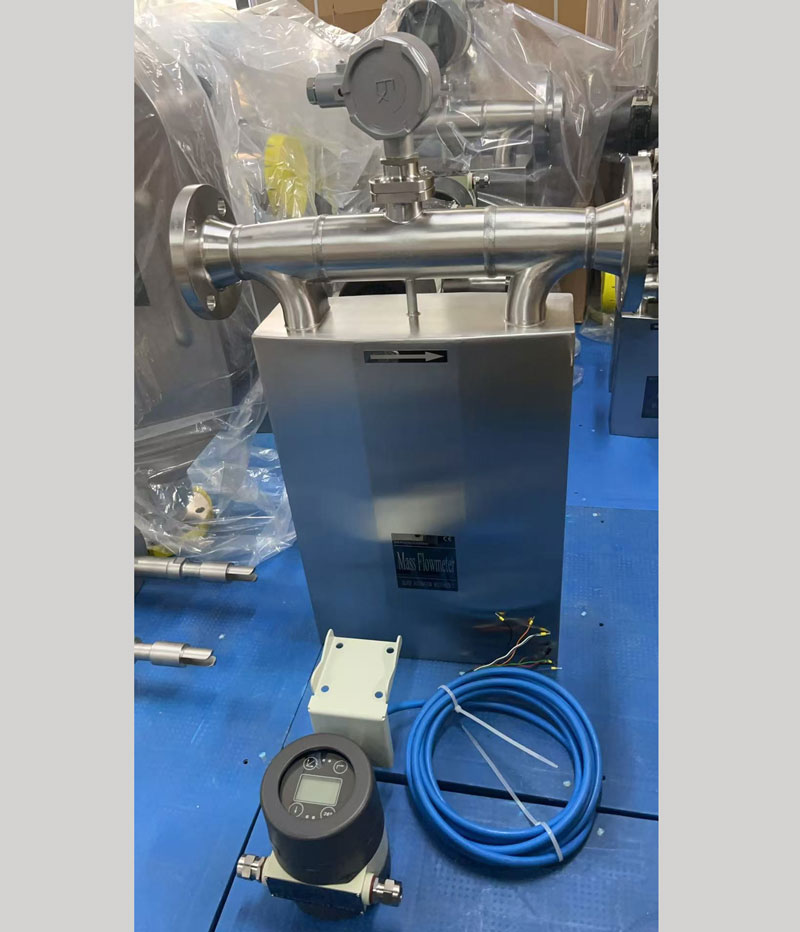

# 3. Кориолисовы массовые расходомеры: максимальная точность

Преимущества

Прямое измерение массы: измеряет массу напрямую, устраняя необходимость в отдельной компенсации температуры и давления.

Высочайшая точность: это самая точная технология, доступная для измерения пара.

Недостатки

Очень высокая стоимость: кориолисовы расходомеры значительно дороже вихревых или перепадных расходомеров.

Цена массового расходомера колеблется от 3000 до 10 000 долларов США в зависимости от размера трубы, температуры и номинального давления.

Ограниченные размеры: обычно они ограничиваются небольшими размерами трубопроводов для паровых применений из-за ограничений по стоимости и техническим характеристикам. В настоящее время максимальный размер кориолисового расходомера пара составляет 12 дюймов.

Кориолисовые расходомеры также имеют ряд преимуществ и недостатков. Подробный обзор можно найти в статье « Преимущества и недостатки кориолисовых массовых расходомеров» .

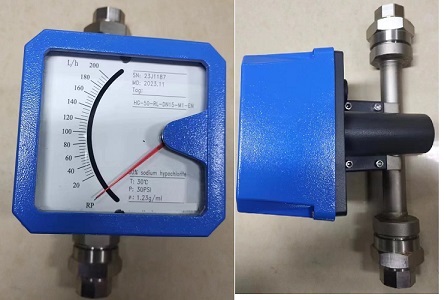

№ 4. Металлические ротаметры: простой и надежный выбор

Принцип работы:

Ротаметр с металлической трубкой состоит из конической трубки с поплавком внутри. Пар, поднимающийся по трубке вверх, поднимает поплавок. Поплавок достигает точки равновесия, в которой сила, поднимающая поток пара, равна весу поплавка. Вертикальное положение поплавка считывается по шкале, что позволяет напрямую определить расход. В отличие от ротаметров со стеклянной трубкой, которые ограничены низким давлением и мягкими жидкостями, ротаметры с металлической трубкой изготавливаются из нержавеющей стали и других сплавов, что делает их пригодными для работы в сложных условиях, например, с паром.

Преимущества:

Прочная конструкция: ротаметры с металлической трубкой рассчитаны на работу с высоким давлением и температурой, что делает их пригодными для использования с насыщенным и даже в некоторых случаях перегретым паром.

Механическая простота: им не требуется внешний источник питания, электроника или сложная установка. Это делает их идеальными для удалённых или опасных сред с ограниченными ресурсами для обслуживания.
Локальная индикация и дистанционная передача данных: хотя многие ротаметры обеспечивают непосредственную индикацию на месте, современные модели также могут быть оснащены магнитной муфтой и электронными преобразователями для подачи сигналов 4–20 мА для интеграции в системы управления.

Устойчивость к эрозии: цельнометаллическая конструкция и отсутствие хрупких датчиков означает, что они могут выдерживать воздействие эрозионно-активного пара лучше, чем некоторые традиционные механические счетчики.

Экономическая эффективность: по сравнению с кориолисовыми или вихревыми расходомерами ротаметры значительно дешевле и часто являются экономичным выбором для мониторинга пара на уровне коммунальных служб.

Недостатки:

Низкая точность: ротаметры с металлической трубкой обычно обеспечивают точность в диапазоне от ±1,5% до ±2,5% от полной шкалы, что ниже, чем у вихревых или кориолисовых расходомеров. Они лучше всего подходят для мониторинга и анализа тенденций, а не для коммерческого учета или высокоточных применений.
Ограниченный динамический диапазон: диапазон измерений уже, чем у вихревых расходомеров, а это означает, что они не могут эффективно улавливать очень низкие или очень высокие изменения расхода.
Ручное считывание показаний без электроники: простые ротаметры требуют визуального осмотра. Электронные датчики, хотя и решают эту проблему, увеличивают стоимость.

Идеальное применение

Ротаметры с металлической трубкой широко используются в паропроводах коммунальных предприятий, системах питания котлов и контроле технологических процессов, где достаточно приблизительных показаний. Например, на предприятии ротаметры могут быть установлены для отслеживания потребления пара в различных подразделениях, обеспечивая приблизительное распределение затрат на электроэнергию без необходимости инвестировать в более дорогостоящие прецизионные технологии.
Для более требовательных применений ротаметр с металлической трубкой и преобразователем может обеспечить надёжный электронный выходной сигнал, сохраняя при этом простоту конструкции. Это делает его практичным промежуточным вариантом между традиционными механическими расходомерами и современными электронными системами измерения расхода.

Обзор технологий расходомеров пара

---

Как правильно выбрать расходомер пара

Правильный выбор требует тщательного анализа вашего процесса. Первым шагом станет обсуждение основных [типов расходомеров пара] .

# Насыщенный и перегретый пар

Крайне важно знать состояние пара. Насыщенный пар находится в точке кипения при заданном давлении, в то время как перегретый пар нагревается. Температура насыщенного пара обычно составляет около 200–250 °C, тогда как перегретый пар может достигать гораздо более высоких температур, как правило, 350–450 °C и более, часто при очень высоком давлении. Измерение расхода перегретого пара значительно сложнее, чем измерение насыщенного пара из-за его высокой температуры, низкой плотности и изменчивых свойств за пределами точки кипения. Перегретый пар сухой (100% газ), что упрощает измерения. Насыщенный пар часто «влажный» и требует тщательного размещения расходомера, а иногда и специального оборудования для работы с потенциальным конденсатом.

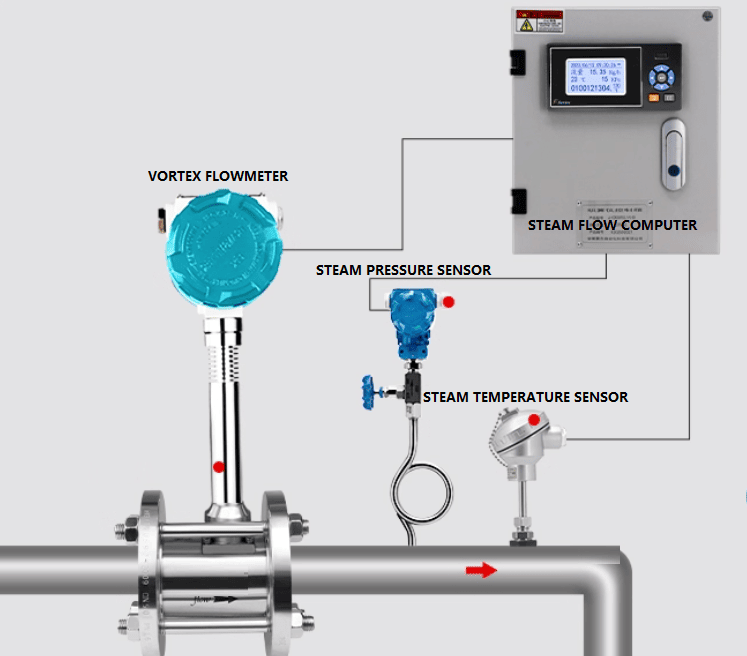

# Критическая роль компенсации температуры и давления

Как уже упоминалось, плотность пара изменяется в зависимости от температуры и давления. Расходомеры, такие как Vortex и DP, фактически измеряют скорость, а не массу. Для преобразования показаний объёма в точные показания массового расхода они должны быть интегрированы с датчиками температуры и давления. Это достигается с помощью вычислителя расхода, который получает сигнал скорости от расходомера и данные в режиме реального времени от специального [ датчика давления пара ] и датчика температуры (RTD). Затем вычислитель расхода выполняет расчёт в режиме реального времени для вывода скомпенсированного массового расхода.

Видео по теме: Как настроить паровой компьютер серии AJ


# Размеры и установка

Правильный выбор размера крайне важен для точности. Датчик пара должен быть рассчитан на ожидаемый расход при заданных рабочих условиях. Например, [ 4-дюймовый расходомер пара ] для основного трубопровода будет выбран с учётом максимальной производительности котла и давления в трубопроводе. Не менее важен и монтаж, особенно требование к прямолинейности трубопроводов для вихревых и дифференциальных расходомеров для обеспечения стабильного профиля расхода.

Заключение: партнерство с экспертами

Выбор правильного расходомера пара — сложная, но важная задача, напрямую влияющая на эффективность и прибыль вашего предприятия. Надёжный вихревой расходомер идеально подходит для большинства применений, а расходомеры перепада давления и кориолисовы предлагают решения для более специализированных задач. Ключ к успеху — тщательный анализ вашей области применения и понимание того, как преобразовать объёмные измерения в точные данные о массовом расходе, которые вам действительно необходимы.

Компания Silver Automation Instruments специализируется на предоставлении комплексных решений для измерения расхода пара. Наши специалисты помогут вам выбрать, подобрать и настроить оборудование, подходящее для вашего процесса, гарантируя получение надежных и точных данных на долгие годы.

Часто задаваемые вопросы (FAQ) о расходомерах пара

1. Какой расходомер пара является лучшим и наиболее распространенным?
Для подавляющего большинства промышленных применений вихревой расходомер является отраслевым стандартом и наилучшим выбором для измерения расхода пара. Прочная конструкция без подвижных частей обеспечивает высокую надежность и неприхотливость в обслуживании, а также обеспечивает превосходное сочетание производительности и стоимости. Тем не менее, классический дифференциальный расходомер (DP) остаётся весьма распространённым решением, особенно в сложных условиях работы с паром высокого давления и температуры, которые могут быть сложны в эксплуатации.

2. Почему я не могу использовать стандартный расходомер воды для пара?
Пар существует при очень высоких температурах и давлениях, которые могут вывести из строя стандартные расходомеры, такие как магнитные или турбинные. Кроме того, плотность пара существенно меняется в зависимости от давления и температуры, что требует специальных возможностей компенсации, имеющихся в специализированных расходомерах пара.

3. Нужно ли мне измерять массовый или объемный расход пара?
Всегда следует измерять массовый расход (например, в кг/ч или фунт/ч). Поскольку плотность пара непостоянна, простое измерение объёма (например, м³/ч) часто не имеет смысла. Измерение массового расхода — единственный способ точно отслеживать потребление энергии и затраты.

4. Что такое компенсация температуры и давления?
Поскольку объёмные расходомеры, такие как Vortex и DP, фактически измеряют скорость, для точного измерения массового расхода пара их необходимо использовать в паре с отдельными датчиками температуры и давления. Компьютер расхода использует данные всех трёх датчиков для непрерывного расчёта плотности пара и преобразования показаний скорости в точный массовый расход.

5. В чем разница между насыщенным и перегретым паром?
Насыщенный пар находится в точке кипения при заданном давлении и часто содержит капли воды («влажный пар»). Перегретый пар нагревается выше точки кипения и представляет собой абсолютно сухой газ. Расход перегретого пара измерить проще, но оба типа пара можно измерить с помощью подходящего расходомера.

6. Требуются ли для установки расходомеров пара прямые участки трубопровода?
Да, большинство из них так и поступают. Вихревые расходомеры и расходомеры дифференциального давления (DP) чувствительны к возмущениям потока и требуют значительного прямого участка трубы без препятствий (обычно 10 диаметров трубы до расходомера и 5 диаметров трубы после него) для обеспечения точности. Кориолисов расходомер — единственный тип расходомера, которому не требуются прямые участки трубы.

7. Когда следует использовать кориолисов расходомер для пара?
Кориолисовый расходомер используется в приложениях, требующих абсолютно высочайшего уровня точности (например, выше ±1%). Он является лучшим выбором для управления критически важными процессами или коммерческого учета дорогостоящих продуктов, но его стоимость значительно выше.

8. Можно ли использовать ротаметр с металлической трубкой для пара?
Да. Ротаметр с металлической трубкой — это простой, прочный и экономичный механический измеритель, который может использоваться для локального измерения расхода в паропроводах общего назначения, где высокая точность не является первостепенным требованием. Наша компания также предлагает ротаметры с металлической трубкой, оснащенные сигнальными выходами и функциями суммирования, предлагая простое и надежное решение для контроля расхода пара.

9. Что произойдет, если пар будет «влажным»?
«Влажный пар» содержит капли воды, которые могут привести к неточности измерений и разрушению компонентов счётчика. Для достижения наилучших результатов расходомер следует устанавливать в вертикальной трубе с восходящим потоком пара, а перед счётчиком следует установить конденсатоотводчики для максимального удаления жидкости.

10. Как выбрать правильный размер расходомера пара?
Размер расходомера должен быть выбран с учётом ожидаемого расхода при заданном рабочем давлении и температуре. Неправильно подобранный расходомер (слишком большой или слишком маленький) будет давать неточные показания. Рекомендуется предоставить данные о вашем технологическом процессе специалисту по контрольно-измерительным приборам (например, silverinstruments.com) для обеспечения правильного выбора размера.
