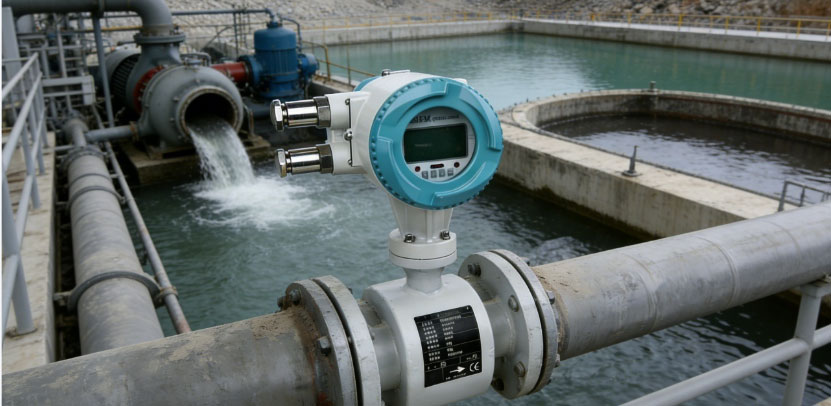

Электромагнитный расходомер — правильный выбор для сточных вод из канализации и кухонных стоков на трубах диаметром 4 дюйма (DN100). Он справляется с твердыми частицами, жиром, остатками пищи и переменным сопротивлением, не засоряясь и не теряя производительности. Отсутствие движущихся частей означает отсутствие затрат на техническое обслуживание, связанных с загрязнением мусором.
Компания Silver Instruments поставляет электромагнитные расходомеры DN100 с футеровкой из ПТФЭ (политетрафторэтилена) для использования в канализационных системах и системах водоотведения.
Сточные воды и кухонные отходы не являются чистыми жидкостями. На профессиональной кухне образуются сточные воды, содержащие взвешенные твердые частицы пищи, кулинарный жир, остатки моющих средств и переменный уровень pH, зависящий от текущего цикла уборки. Канализационные трубы переносят все это, а также песок, волокнистые материалы и периодические скачки потока при одновременном сбросе сточных вод из нескольких стоков.
Большинство расходомеров здесь терпят неудачу по простым причинам. Турбинные расходомеры засоряются волокнистыми материалами. Овальные шестеренчатые расходомеры заклинивают из-за смазки и твердых частиц. Вихревые расходомеры теряют сигнал в аэрированном или многофазном потоке, которым часто являются сточные воды. Ультразвуковые накладные расходомеры испытывают трудности с содержанием твердых частиц выше примерно 2% и с газовыми пузырьками, нарушающими акустический путь.

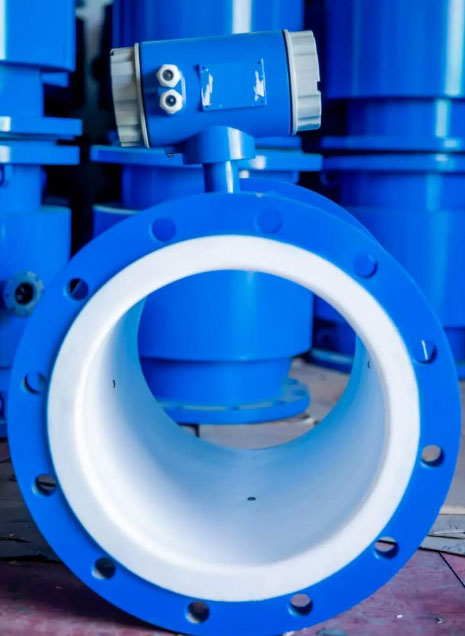

Полнопроходной расходомер DN100 для сточных вод
Электромагнитные расходомеры не имеют ни одного из этих типов неисправностей. Внутренний диаметр полностью открыт, как у обычной трубы. Нет обтекаемого корпуса, нет ротора, нет ничего, за что могли бы зацепиться твердые частицы. Принцип измерения основан только на проводимости жидкости, а проводимость сточных вод обычно составляет от 200 до 2000 мкСм/см, что значительно выше минимального значения в 5 мкСм/см, необходимого для работы расходомера.
Технические характеристики DN100 для канализационных и кухонных сточных вод.
| Параметр | Спецификация |
| Размер трубы | DN100 (4 дюйма) |
| Диапазон расхода | 0,8–220 м³/ч (3,5–970 галлонов в час) |
| Типичная схема движения воды из кухни/канализации | от 5 до 80 м3/ч |
| Материал облицовки | ПТФЭ (политетрафторэтилен) — рекомендуется для сточных вод из канализации и кухонных сточных вод. |
| Материал электрода | Нержавеющая сталь 316L (стандартная); сплав Hastelloy C для сред с высоким содержанием хлоридов. |
| Проводимость жидкости | Минимальное значение 5 мкСм/см; для сточных вод обычно от 200 до 2000 мкСм/см. |
| Температура жидкости | от 0 до 80 °C |
| Технологическое давление | Фланцевое соединение PN10 / PN16 (доступно по стандарту ANSI 150 фунтов) |
| Точность | +/- 0,5% от прочитанного |
| Выходной сигнал | 4-20 мА + импульс; RS485 Modbus RTU опционально |
| Рейтинг защиты | Стандарт IP67; IP68 для подводной установки или установки в приямке. |
| Монтаж | Встроенный (передатчик на датчике) или дистанционный (кабель до 30 м) |
ПТФЭ — это наш стандартный материал для облицовки канализационных и кухонных сточных вод в трубопроводах DN100 . Этот материал химически инертен во всем диапазоне pH, от сильных кислот до сильных щелочей, что важно в случае кухонных сточных вод, где чистящие средства и остатки пищи вызывают значительные колебания pH в течение дня. ПТФЭ также лучше противостоит прилипанию жира и моющих средств, чем резиновые облицовки, что обеспечивает чистоту канала с течением времени и снижает частоту технического обслуживания.
ПТФЭ выдерживает температуру до 130 °C, что подходит даже для самых горячих сточных вод посудомоечных машин, поступающих в сборную линию. Твердая резина выдерживает температуру около 90 °C, а полиуретан — около 50 °C. Для кухонных сточных вод, в которых смешивается высокотемпературная вода для ополаскивания с окружающим стоком, ПТФЭ является единственным материалом для облицовки, который выдерживает весь температурный диапазон без дополнительной проверки.
Единственное практическое замечание по поводу ПТФЭ: это более мягкий материал, чем твердая резина, при механических нагрузках, поэтому его следует избегать в местах, где ожидаются значительные гидроудары или скачки давления, без мер по их предотвращению, принятых выше по потоку. Для стандартных самотечных канализационных и кухонных коллекторов это не является проблемой.

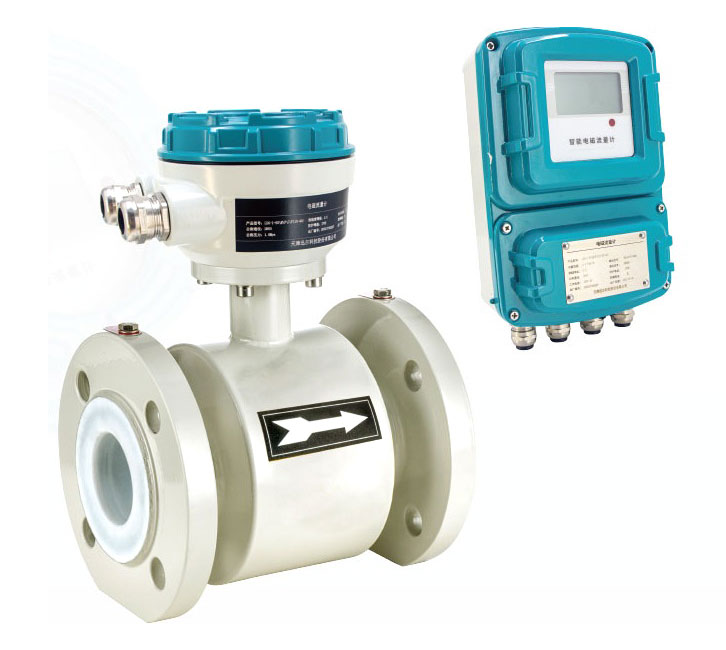

Дистанционный дисплей расходомера сточных вод DN100
В большинстве случаев при установке датчиков сточных вод DN100 в подвалах, колодцах или подпольных канализационных каналах целесообразно использовать конфигурацию с выносным креплением. Датчик устанавливается в трубу, а передатчик крепится на настенном кронштейне на расстоянии от 2 до 10 метров, где он доступен для считывания показаний и настройки параметров. Это позволяет избежать попадания брызг на передатчик и упрощает считывание показаний с дисплея без необходимости наклоняться в мокром колодце.
Встроенный монтаж отлично подходит для надземных установок, где труба доступна и окружающая среда достаточно сухая. Он снижает затраты на электропроводку и упрощает установку, если оба варианта приемлемы.
Недавно компания по управлению объектами обратилась к нам с вопросом: какие расходомеры измеряют расход сточных вод из канализации и кухни на 4-дюймовой трубе? В их здании на третьем этаже находится коммерческая кухня, сточные воды которой сливаются в общий 100-миллиметровый канализационный стояк, и им потребовалось установить отдельные счетчики для учета сточных вод с кухни в рамках программы субсидирования коммунальных услуг водоснабжения.
Мы рекомендовали электромагнитный счетчик DN100 с тефлоновой прокладкой, электродами из стали 316L, степенью защиты IP67 и дистанционным креплением передатчика. Передатчик был установлен на высоте 1,5 м на ближайшей стене и подключен сигнальным кабелем длиной 5 м к датчику в канализационном стояке. Выходной сигнал составлял 4-20 мА для системы управления зданием, с импульсным выходом для ежедневного суммирования. Стандартная конфигурация, поставка и установка в течение двух недель после заказа.
Свяжитесь со специалистом компании Silver Automation Instruments по электронной почте sales@silverinstruments.com , указав:
Место установки: над землей / в котловане / подвале
Мы свяжемся с вами в течение 24 часов..
