Когда дело доходит до точности, эффективности и долгосрочной надежности, цифровые промышленные расходомеры намного превосходят своих механических аналогов. Независимо от того, какую среду вы контролируете, будь то вода, газ, нефть, высоковязкие жидкости или едкие химикаты, выбор правильного цифрового расходомера гарантирует точные показания и оптимальную производительность в ваших промышленных операциях.
В этом руководстве мы рассмотрим наиболее распространенные
типы цифровых расходомеров, сравним их характеристики и поможем вам понять, на что следует обращать внимание перед покупкой. Типы цифровых расходомеров (и их сравнение)
Существует несколько типов цифровых расходомеров, используемых в промышленных условиях. Каждый из них работает по своему принципу и подходит для определенных приложений. Вот краткий обзор:
Электромагнитный расходомер
Магнитные расходомеры, также называемые электромагнитными расходомерами, измеряют напряжение, которое создает жидкость при ее протекании через магнитное поле, для расчета расхода жидкости.
Лучше всего подходит для: токопроводящих жидкостей (например, воды, кислоты, химикатов, молока, шлама, сточных вод)
Принцип работы: измеряет расход, используя закон электромагнитной индукции Фарадея.
Плюсы: отсутствие движущихся частей, высокая точность, низкий перепад давления.
Минусы: нельзя использовать для непроводящих жидкостей (например, нефти или газа).
Ультразвуковой расходомер
Ультразвуковой цифровой расходомер — это тип устройства для измерения расхода, которое использует ультразвуковые волны для определения расхода жидкости (обычно жидкости, а иногда и газа) внутри трубы.
Подходит для: чистых жидкостей в больших трубах, в большинстве случаев может работать с чистой водой.
Принцип работы: использует ультразвуковые волны для измерения скорости потока.
Плюсы: Неинтрузивность (модели с зажимами), минимальное обслуживание
Минусы: на производительность могут влиять пузырьки или твердые частицы в жидкости.
Расходомер Кориолиса
В отличие от многих других расходомеров, измеряющих объем, расходомеры Кориолиса напрямую измеряют массовый расход жидкости, что особенно полезно, когда точность имеет решающее значение.
Подходит для: высокоточного измерения расхода жидкостей и газов, это самые точные расходомеры.
Принцип работы: определяет изменения массового расхода посредством вибрации.
Плюсы: Чрезвычайно точный, измеряет как массовый расход, так и общий расход, температуру и плотность.
Минусы: Дорого
Вихревой расходомер
Вихревой цифровой расходомер — это тип расходомера, который измеряет расход жидкостей, газов или пара путем обнаружения вихрей (завихрений), создаваемых при протекании жидкости мимо плохообтекаемого тела (неподвижного препятствия на пути потока).
Подходит для: пара, газа и некоторых жидкостей.
Принцип работы: измеряет вихри, возникающие при наличии препятствия в потоке.
Плюсы: отсутствие движущихся частей, подходит для применения при высоких температурах и давлении, обычно используется для измерения пара.
Минусы: менее точный при измерении малых расходов и высокой вязкости жидкостей.

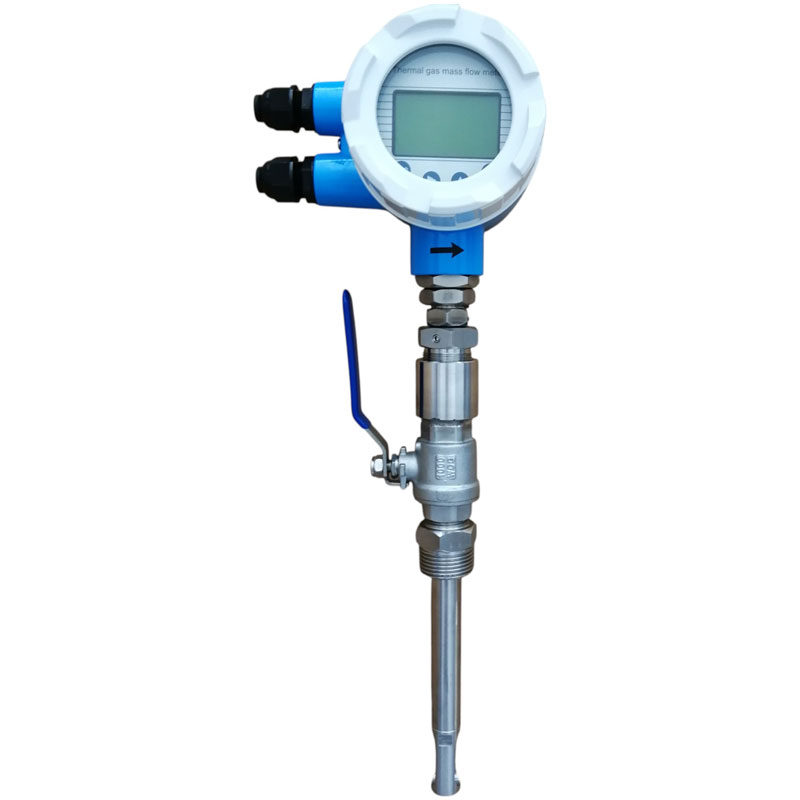

Тепловой массовый расходомер
Тепловой расходомер измеряет фактический массовый расход газов с помощью теплопередачи, обеспечивая точные показания, не зависящие от изменений температуры или давления, в отличие от расходомеров, измеряющих объем или скорость.
Подходит для: измерения газа (особенно воздуха, азота, биогаза, CO2, сжиженного нефтяного газа или природного газа)
Принцип работы: измеряет тепловыделение при прохождении газа мимо нагретого датчика.
Плюсы: Прямое считывание массового расхода, подходит для низких скоростей потока, может измерять даже газ в условиях вакуума.
Минусы: Не подходит для измерения жидкостей или газов под высоким давлением.
Сравнительная таблица
|
Digital Flow Meter Type
|
Best Use Case
|
Compatible Fluids
|
Accuracy
|
Applications
|
Advantages
|
Limitations
|
|
Vortex Flow Meter
|
Steam, gas, and liquid flow measurement
|
Liquids, gases, steam
|
±1% of reading
|
Steam boilers, chemical processing, HVAC systems
|
Handles high temperatures and pressure, durable, low maintenance
|
Less accurate at low flow rates
|
|
Electromagnetic Flow Meter (Mag Meter)
|
Measuring conductive liquids
|
Water, slurry, chemicals, wastewater
|
±0.5% of reading
|
Water treatment, food processing, chemical plants
|
Highly accurate, no pressure loss, long service life
|
Cannot measure non-conductive fluids (e.g., oil, air, gas)
|
|
Ultrasonic Flow Meter
|
Clamp-on and inline flow monitoring
|
Clean water
|
±1% or better
|
Energy monitoring, water systems, pipeline flow
|
Non-invasive (clamp-on), no flow disruption
|
Accuracy may vary with pipe and fluid conditions
|
|
Coriolis Flow Meter
|
High-accuracy mass flow for liquids and gases
|
Liquids, gases (including high viscosity)
|
±0.1% or better
|
Oil & gas, pharmaceutical, food and beverage
|
Measures mass flow directly, extremely accurate
|
High cost, sensitive to vibration
|
|
Thermal Mass Flow Meter
|
Low flow gas measurement
|
Air, nitrogen, natural gas, CO₂
|
±1-2% of reading
|
HVAC systems, gas leak detection, cleanrooms
|
Ideal for low gas flow, high sensitivity
|
Not suitable for liquids or dirty gases
|
Ключевые факторы, которые следует учитывать при выборе расходомера
Теперь, когда вы знакомы с различными типами цифровых расходомеров и принципами их работы, следующим шагом будет тщательная оценка нескольких критических факторов и сопоставление их с соответствующим типом расходомера.
✅ Тип жидкости
Это жидкость или газ? Чистый, грязный, проводящий или вязкий? Это быстро сузит ваши варианты. Если жидкость имеет высокую вязкость, как при измерении расхода патоки, асфальта, фруктозы и смолы, вам также необходимо
сообщить поставщикам расходомеров информацию о вязкости жидкости.
✅ Диапазон расхода
Оцените минимальный и максимальный объемный расход процесса по отношению к указанному коэффициенту изменения расходомера и рабочему диапазону. Для точного измерения необходимо, чтобы расход оставался в пределах калиброванного диапазона расходомера. Для расходов ниже нижнего предела обнаружения расходомера следует выбрать сверхнизкий расходомер или микрорасходомер. Для расходов, превышающих верхний диапазон, рассмотрите возможность увеличения размера расходомера или увеличения номинального диаметра трубы, чтобы предотвратить неточности измерений и сохранить пригодность числа Рейнольдса.
✅ Требования к точности
Вам нужны точные измерения или просто общее представление о потоке? Кориолисовые расходомеры обеспечивают наивысшую точность, в то время как вихревые расходомеры обычно «достаточно хороши» для многих процессов. Например, когда измерение мазута и сжиженного нефтяного газа подразумевает торговые измерения, мы выберем расходомер CORIOLIS, но для многих котельных установок нам нужен только вихревой расходомер для определения потребления пара.
✅ Условия установки
Подумайте о размере трубы, требованиях к прямолинейности, доступном пространстве и условиях окружающей среды (температуре, давлении, вибрации).
✅ Выход и подключение
Большинство цифровых расходомеров предлагают различные выходы, такие как 4-20 мА, Modbus, частота, profibuds DP или импульс. Выбирайте на основе вашей системы управления или интеграции SCADA.
✅ Техническое обслуживание и общая стоимость
Цифровые счетчики обычно требуют меньшего обслуживания, чем механические, но некоторые высокопроизводительные модели (например, кориолисовы) могут потребовать более высоких первоначальных затрат.
Выбор правильного цифрового промышленного расходомера не должен быть ошеломляющим. Начните с определения потребностей вашего приложения — типа жидкости, диапазона расхода и точности — а затем сопоставьте их с наиболее подходящим расходомером.
Независимо от того, измеряете ли вы воду, газ, пар или химикаты, существует цифровое решение, которое обеспечивает более высокую эффективность, надежность и производительность на основе данных.
