Объемный и массовый расходомер – в чем разница и как выбрать

В современных отраслях точное измерение расхода критически важно для контроля производства, поддержания качества и повышения эффективности. Независимо от того, идет ли речь о нефти и газе, химической переработке, пищевом производстве или очистке воды, понимание того, сколько жидкости проходит через трубопровод, имеет решающее значение.
Два ключевых параметра описывают расход: объемный расход и массовый расход. Хотя они звучат похоже, они представляют разные концепции и измеряются с помощью разных типов расходомеров. Выбор между объемными и массовыми расходомерами зависит от условий процесса, принципа работы расходомера, типа жидкости и необходимых данных.
В этой статье объясняется разница между объемным и массовым расходом, принципы каждого измерения, доступные типы расходомеров и как выбрать подходящий для вашего применения.

Что такое объемный расход?

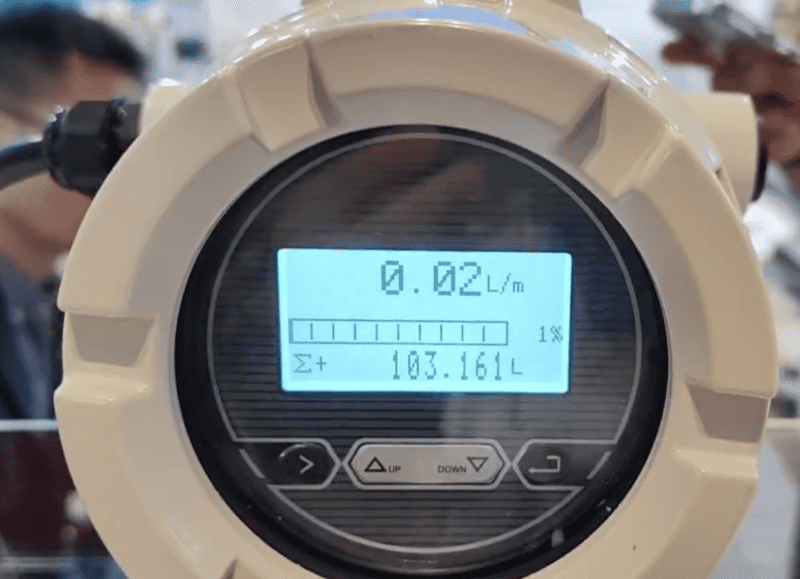

Объемный расход измеряет объем жидкости, проходящей через трубопровод за единицу времени. Он показывает, сколько места занимает жидкость, а не её массу.
Распространенные единицы:
• Кубические метры в час (м³/ч)
• Литры в минуту (л/мин)
• Галлоны в минуту (GPM)
Например, если вода течет со скоростью 10 GPM, это означает, что через трубу проходит 10 галлонов воды в минуту — независимо от температуры или давления.
Формула:

Где:
• Qv = объемный расход
• A = площадь поперечного сечения трубы
• v = средняя скорость потока

Измерение объемного расхода просто, но оно не учитывает изменения плотности, которая может варьироваться в зависимости от температуры, давления или состава жидкости.
Для жидкостей со стабильной плотностью (например, вода при комнатной температуре) объемные расходомеры подходят. Но для сжимаемых жидкостей (газы или пар) или жидкостей с изменяющейся плотностью при разных температурах объемное измерение может быть вводящим в заблуждение.

Что такое массовый расход?

Массовый расход измеряет фактическую массу (или вес) жидкости, проходящей через трубу за единицу времени. Он показывает, сколько вещества передается — что критично при химических реакциях, сжигании или смешивании.
Распространенные единицы:
• Килограммы в час (кг/ч)
• Тонны в час (т/ч)
• Фунты в минуту (lb/min)
Формула:

Где:
• Qm = массовый расход
• ρ = плотность жидкости
• Qv = объемный расход
Это уравнение показывает, что массовый расход зависит от плотности. Если изменения температуры или давления влияют на плотность, массовый расход останется постоянным, тогда как объемный расход изменится.
Например, 1 м³ горячей воды весит меньше, чем 1 м³ холодной воды. Но при измерении по массе (например, 1000 кг/ч) общее количество вещества всегда одинаково, независимо от температуры.
Именно поэтому массовые расходомеры предпочтительны для приложений, где требуется точный баланс материалов или химическое дозирование.

Почему важно различие

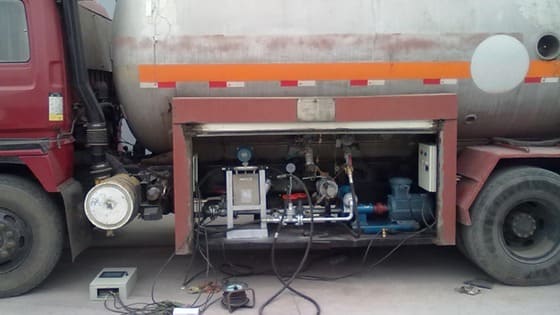

Во многих отраслях процессы зависят от массы, а не от объема. Реактор требует правильного массового соотношения ингредиентов. Котел должен получать правильную массу топлива и воздуха. Передача газа (например, LPG, LNG) основана на массе или стандартизированном объеме (при эталонной температуре и давлении).
Если использовать объемный расходомер в условиях, когда температура или давление колеблются, показания могут быть неточными. Тот же трубопровод может показывать разные расходы только из-за изменения плотности.
В отличие от этого, массовый расходомер автоматически учитывает изменения плотности, обеспечивая стабильные и точные результаты даже при изменяющихся условиях.

Объемные расходомеры: принципы работы и типы

Объемные расходомеры измеряют, сколько пространства занимает жидкость в трубопроводе. Они идеальны для чистых, стабильных жидкостей или когда требуется только объем. Ниже приведены распространенные типы:

1. Электромагнитный расходомер (Mag Meter)

Работает по закону электромагнитной индукции Фарадея. При прохождении проводящей жидкости через магнитное поле возникает напряжение, пропорциональное скорости.
Лучше всего для: проводящих жидкостей, таких как вода, сточные воды, химикаты.
Преимущества: отсутствие движущихся частей, высокая точность, широкий диапазон.
Ограничения: не измеряет непроводящие жидкости, такие как нефть или газ.

2. Турбинный расходомер

Использует вращающуюся турбину; скорость вращения пропорциональна скорости жидкости.
Лучше всего для: чистых жидкостей с низкой вязкостью (вода, топлива, легкие масла).
Преимущества: высокая точность, хорошая повторяемость.
Ограничения: не подходит для грязных или вязких жидкостей.

3. Положительный объемный (дискретный) расходомер

Измеряет расход, улавливая фиксированные объемы жидкости и считая циклы.
Лучше всего для: жидкостей с высокой вязкостью (смазки, сиропы, масла).
Преимущества: измеряет малые расходы с высокой точностью.
Ограничения: наличие движущихся частей требует обслуживания.

4. Ультразвуковой расходомер

Измеряет расход с помощью звуковых волн. Метод времени пролета — для чистых жидкостей; метод Доплера — для грязных или аэрированных жидкостей.
Лучше всего для: больших труб, бесконтактной установки.
Преимущества: отсутствие потерь давления, легкая установка.
Ограничения: точность зависит от состояния трубы и жидкости.

Массовые расходомеры: принципы работы и типы

Массовые расходомеры напрямую измеряют массу жидкости, проходящей через трубу, независимо от изменений плотности. Наиболее распространенные типы:

1. Массовый расходомер Коріолиса

Основан на эффекте Коріолиса, измеряет кручение вибрирующих труб под действием потока массы жидкости.
Лучше всего для: жидкостей, суспензий и газов.
Преимущества: измеряет массу, плотность и температуру одновременно; очень высокая точность (±0,1%).
Ограничения: высокая стоимость, большие размеры для крупных труб.

2. Тепловой массовый расходомер

Измеряет количество тепла, поглощаемого жидкостью при прохождении через нагретый датчик. Передача тепла пропорциональна массовому расходу.
Лучше всего для: газов, таких как воздух, азот, природный газ.
Преимущества: прямое измерение массового расхода, низкая потеря давления.
Ограничения: не подходит для жидкостей.

3. Косвенное (коррелированное) массовое измерение

Иногда объемный расход измеряется и преобразуется в массу с помощью отдельных датчиков температуры и давления, например вихревые расходомеры, газовые турбинные расходомеры.
Хотя дешевле, этот косвенный метод вводит дополнительную неопределенность.
Связанные продукты

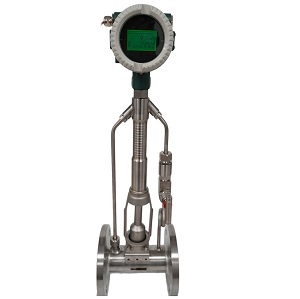

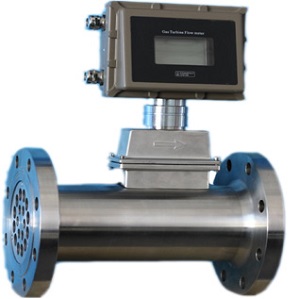

Газовый турбинный расходомер с компенсацией температуры и давления	Вихревой расходомер с компенсацией температуры и давления

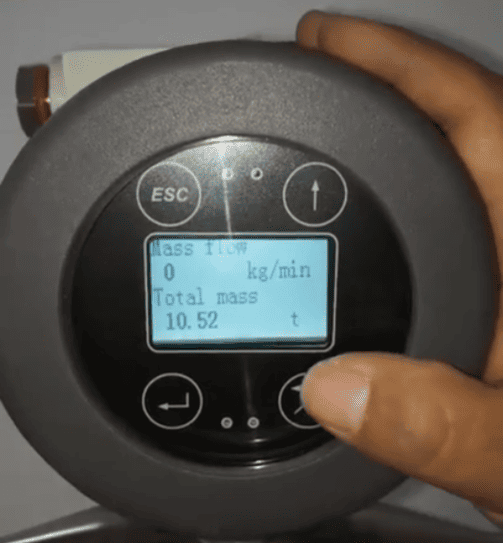

Конечно, иногда мы можем установить фиксированное значение плотности в расходомере для прямого отображения массового расхода, например в кг/ч или lb/min. Однако этот метод не очень точен, так как плотность остается постоянной и не изменяется в зависимости от условий процесса.

Сравнение объемного и массового расходомеров

Параметр	Объемный расходомер	Массовый расходомер
Измеряемое значение	Объем (м³/ч, GPM)	Масса (кг/ч, lb/min)
Зависимость от плотности	Зависит от плотности	Не зависит от плотности
Чувствительность к температуре/давлению	Высокая	Низкая
Типичные жидкости	Жидкости	Жидкости и газы
Точность	±0,5–1%	±0,1–0,2% или выше для газа (±0,5–1%)
Стоимость	Ниже	Выше
Обслуживание	Простое	Среднее
Лучшие применения	Вода, масла, стабильные жидкости	Газ, пар, химическое дозирование

Выбор между объемным и массовым измерением расхода

При выборе расходомера учитывайте следующие факторы:
1. Тип жидкости – это жидкость, газ или многокомпонентная смесь?
2. Условия процесса – стабильны ли давление и температура?
3. Цель измерения – нужен общий массовый расход или только объем?
4. Требования к точности – насколько критична точность измерения?
5. Бюджет и обслуживание – баланс между точностью и стоимостью.
Когда использовать объемный расходомер:
• Измеряете несжимаемые жидкости со стабильной плотностью (например, воду).
• Требуется экономичный мониторинг расхода.
• Нужно локальное отображение расхода без пересчета в массу.
Когда использовать массовый расходомер:
• Работа с сжимаемыми жидкостями (газы, пар).
• Значительные колебания температуры или давления.
• Требуется массовый баланс, химическое дозирование или измерение энергии.

Примеры из практики

• Очистные сооружения: используют электромагнитные расходомеры для объемного измерения, так как плотность воды стабильна.
• Нефть и газ: используют массовые расходомеры Коріолиса для передачи газа, так как масса постоянна независимо от температуры.
• Системы сжатого воздуха: используют тепловые массовые расходомеры для контроля потребления и утечек.
• Пищевая промышленность: используют положительные объемные или жидкостные массовые расходомеры для вязких жидкостей, таких как сироп, мед, молоко, сок, измеряемые по объему.

Выход и интеграция

Оба типа расходомеров могут обеспечивать цифровые сигналы, такие как:
• Выход тока 4–20 мА
• Импульсный выход для суммирования
• MODBUS RTU / HART / RS485 / PROFIBUS DP
Они позволяют легко интегрировать расходомеры в PLC или SCADA системы, обеспечивая удаленный мониторинг, регистрацию данных и управление процессом.

Заключение

Понимание разницы между объемным и массовым расходом критически важно для точного измерения расхода и оптимизации процессов.
• Объемный расход показывает, сколько места занимает жидкость, идеально для стабильных жидкостей.
• Массовый расход показывает, сколько вещества перемещается, идеально для газов или изменяющихся условий.
Каждый тип расходомера — электромагнитный, турбинный, Коріолиса или тепловой — удовлетворяет специфическим потребностям. Правильный выбор зависит от типа жидкости, условий процесса и целей измерения.
Выбирая подходящую технологию расходомера, предприятия могут обеспечить точность, снизить потери и повысить эффективность — от очистки воды до переработки нефти, от химического дозирования до распределения газа.
Правильный выбор означает умное измерение, экономию затрат и полный контроль над операциями.
