4 основные технологии измерения расхода масла: руководство 2025 года

Основные принципы измерения расхода масла в промышленности

Поскольку универсального расходомера масла не существует, это разнообразие создает серьезную проблему и сложности. Для выбора оптимального прибора для измерения расхода масла необходимо глубокое понимание характеристик масла, параметров процесса и конкретной цели измерения.

Эта подробная статья призвана стать вашим основным источником информации по измерению расхода масла. По ходу изложения мы представим ссылки на более подробные ресурсы, обсудим важнейшие различия между объемным и массовым расходом, цифровым и механическим расходомером, рассмотрим новейшие технологии измерения расхода масла, затронем конкретные проблемы и сложные моменты измерения, а также рассмотрим важные области применения.

Важность точного измерения расхода масла

Точный контроль уровня масла предоставляет необходимую информацию для принятия обоснованных финансовых и операционных решений. Основные преимущества заключаются в следующем:

• Управление затратами: Нефть и топливо входят в число самых дорогостоящих статей операционных расходов для многих предприятий. Первым шагом к повышению эффективности и сокращению расходов является точный мониторинг потребления мазута в котлах или дизельного топлива в генераторах.
• Передача права собственности: Точность является договорным и финансовым требованием при купле-продаже нефтепродуктов, от крупных нефтепроводов до местных заправочных станций дизельного топлива. Неточные показания счетчика могут привести к значительным финансовым потерям.
• Контроль и эффективность процесса: Точное регулирование потока имеет решающее значение в химической переработке и рафинировании для управления соотношением реагентов, максимизации производительности и обеспечения качества продукции.
• Управление запасами: Точный уровень запасов в резервуарах поддерживается с помощью надежных данных о потоке, что также помогает выявлять возможные кражи или утечки и предотвращать дефицит.

Основные решения: объемный или массовый расход масла

Выбор способа измерения — массы или объема — является первым важным моментом при выборе расходомера масла.

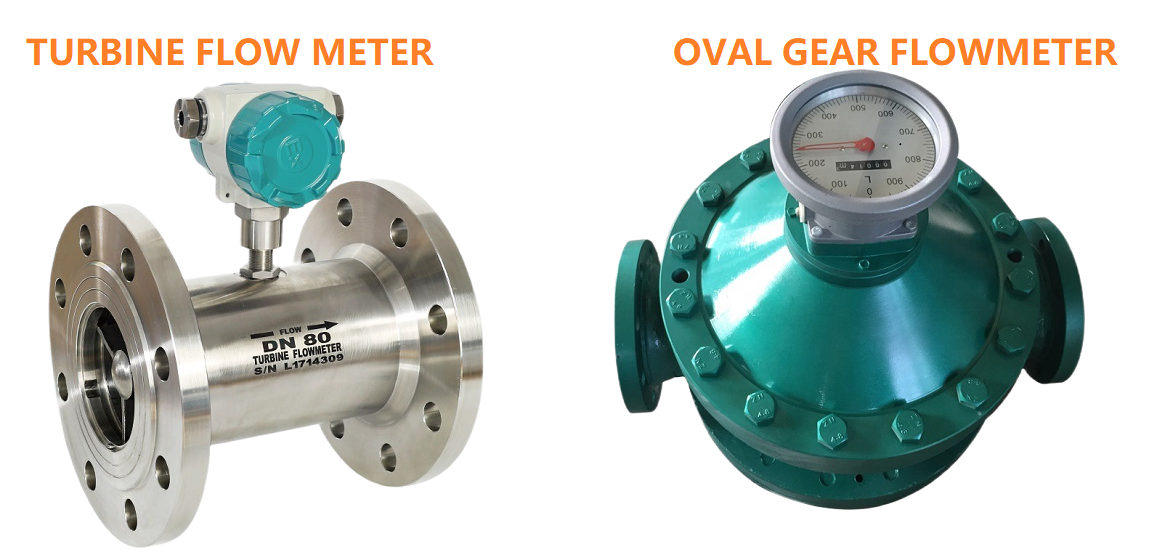

Объем масла, проходящего через определенную точку за заданный промежуток времени (например, литры в минуту, галлоны в минуту), рассчитывается с помощью объемного измерения расхода. К объемным технологиям относятся турбинные расходомеры (ТУФ) и овальные шестеренчатые расходомеры . Поскольку объем масла расширяется при нагревании и сжимается при охлаждении, изменения свойств жидкости могут повлиять на точность этого простого и эффективного метода.

Масса масла, проходящего через определенную точку за заданный промежуток времени (например, килограммы в час, фунты в минуту), определяется методом измерения массового расхода. Масса измеряется непосредственно кориолисовыми расходомерами. Поскольку масса жидкости остается постоянной независимо от температуры, вязкости или давления, этот метод измерения по своей сути более точен для масла. Прямое измерение массы является отраслевым стандартом для дорогостоящих применений, таких как торговля с целью передачи права собственности.

Ключевые технологии измерения расхода нефти

Несмотря на существование множества технологий, производительность и надежность трех различных типов расходомеров сделали их отраслевым стандартом для подавляющего большинства применений в нефтедобыче.

1. Овальные шестеренчатые расходомеры (объемного действия)

Надежными основными средствами измерения объема масла являются овальные шестеренчатые расходомеры. Они отличаются исключительной точностью и надежностью, поскольку используют две взаимосвязанные шестерни для захвата и пропускания точного, известного объема жидкости за каждый оборот.

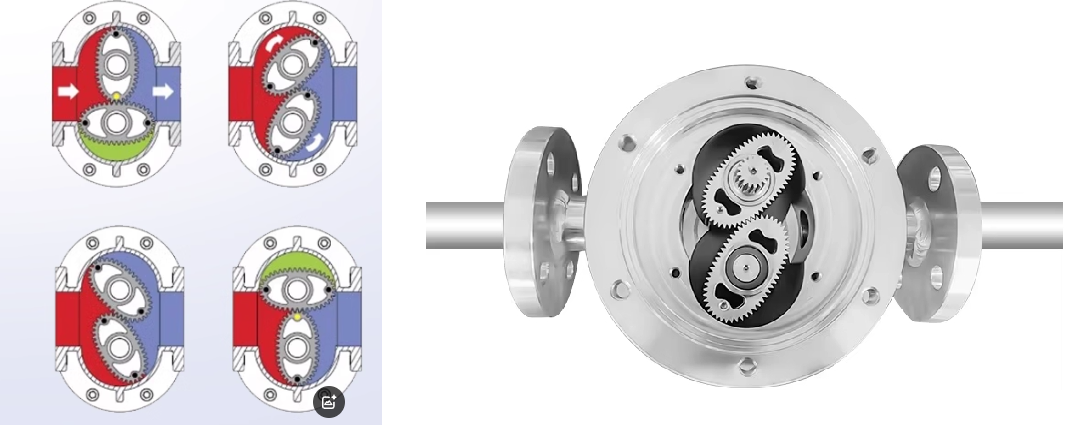

Как работает овальный шестеренчатый расходомер

• Принцип работы: объемный (расходомер объемного вытеснения, или расходомер ПД).
• Преимущества: Высокая точность (обычно ±0,5%, опционально 0,2%), практически нечувствительность к изменениям вязкости, отсутствие необходимости в прямых участках трубопровода для установки, а также работа без электропитания для механических версий ( механический расходомер масла ).

  Введение в механический расходомер масла

• Недостатки: Со временем движущиеся части могут изнашиваться; без фильтрации они не подходят для масел, содержащих твердые частицы или абразивные элементы.
• Наилучшее применение: Широкий спектр задач, от точного дозирования смазочных и гидравлических масел до измерения расхода дизельного топлива в котлах и генераторах.

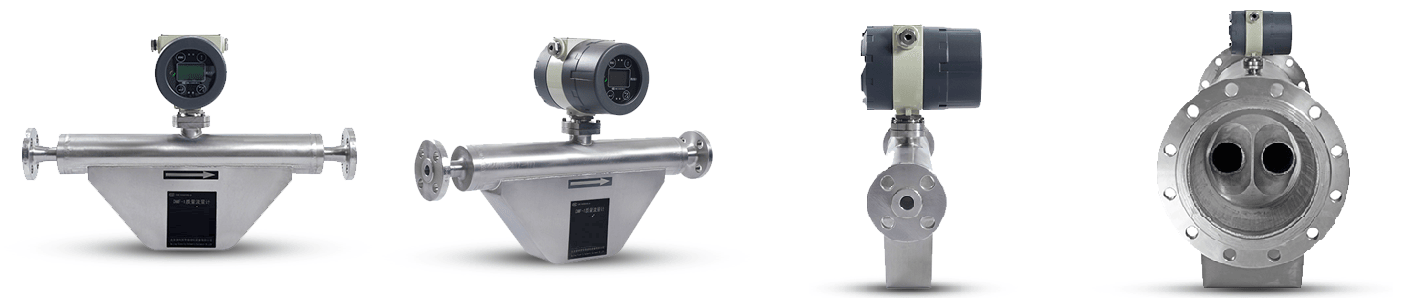

2. Кориолисовые расходомеры

Наиболее точный расходомер – кориолисовый.

• Принцип действия: прямой массовый расход (эффект Кориолиса). Более подробная информация о расходомере Кориолиса: [Что такое расходомер Кориолиса и как он работает?]
• Преимущества: максимальная точность (обычно ±0,1%), полная нечувствительность к изменениям свойств жидкости, отсутствие движущихся частей, а также возможность измерения температуры и плотности.
• Недостатки: Высокие первоначальные затраты и потенциальное падение давления.
• Идеально подходит для: измерения расхода сложных жидкостей (например, масла под высоким давлением или при высоких температурах), масла с частицами или высоковязкого масла, а также для коммерческого учета дорогостоящих сырой нефти и нефтепродуктов. В качестве расходомеров для мазута, где точность имеет решающее значение, они являются отраслевым стандартом.

3. Расходомеры для жидкостных турбин

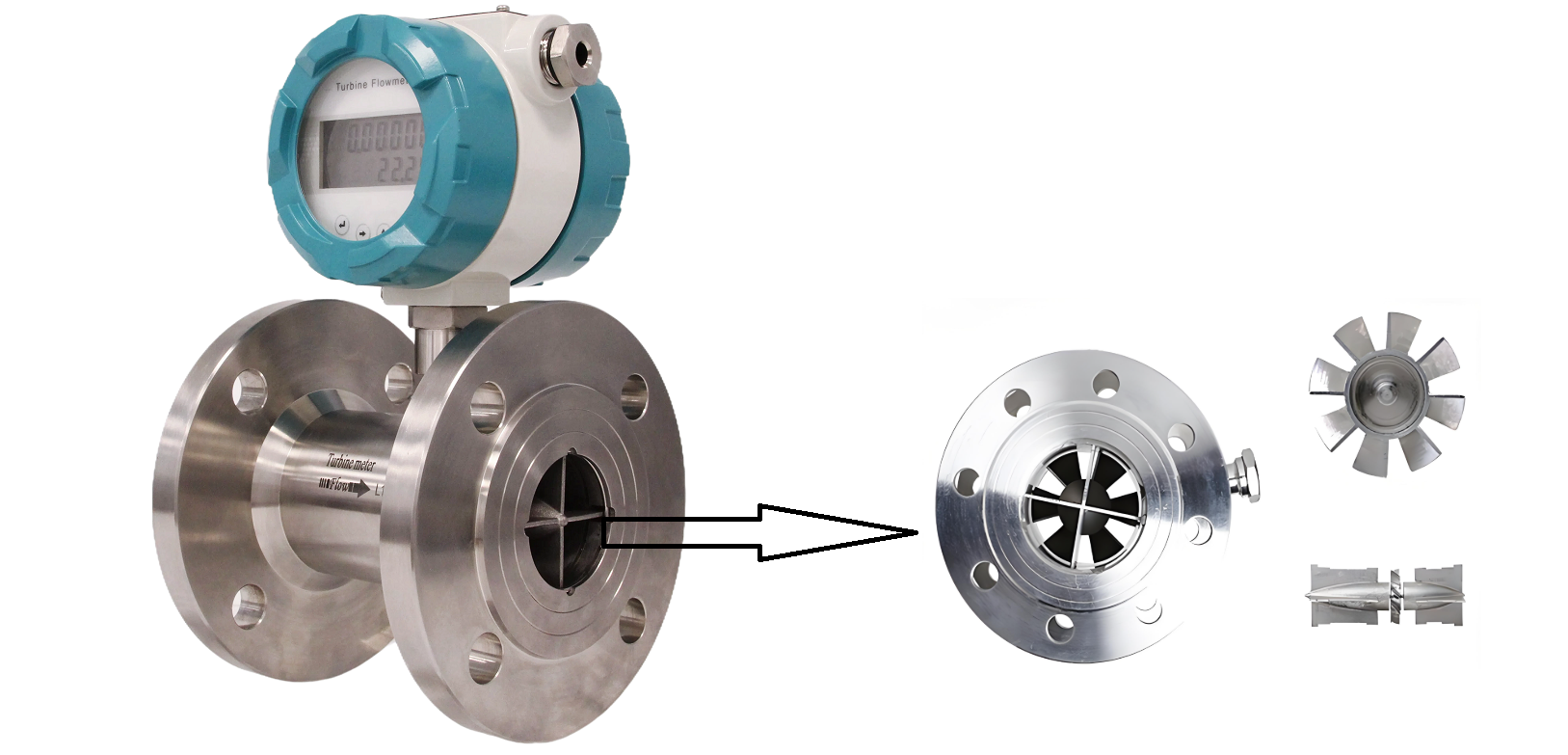

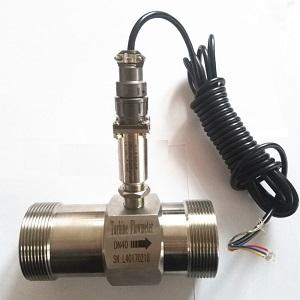

Турбинный расходомер для масла

Чистые, очищенные масла с низкой вязностью можно недорого измерять с помощью турбинных расходомеров.

• Принцип: Объёмный (скоростной)
• Преимущества: высокая точность за свою цену, отличная повторяемость, компактная конструкция.
• Недостатки: Точность зависит от изменений вязкости, требуются чистые жидкости (необходимы фильтры), а движущиеся части подвержены износу.
• Лучше всего подходит для: измерения расхода очищенных, экологически чистых продуктов, таких как дизельное топливо и бензин низкой вязкости. Изучите измерение расхода масла с помощью жидкостного турбинного расходомера, чтобы понять его потенциал и ограничения.

4. Доплеровские ультразвуковые расходомеры

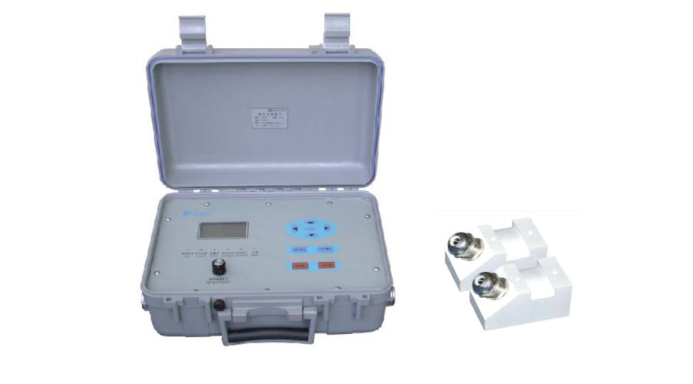

Доплеровский ультразвуковой расходомер для масла

Доплеровские ультразвуковые расходомеры предлагают неинвазивное решение для измерения расхода масла, особенно эффективное в тех случаях, когда традиционные контактные расходомеры могут испытывать трудности. Эти расходомеры работают за счет передачи ультразвуковых волн через стенку трубы и измерения сдвига частоты, вызванного движением частиц или пузырьков вместе с жидкостью.

• Принцип: Объёмный (эффект Доплера) — измеряет сдвиг частоты ультразвуковых волн, отражаемых частицами или пузырьками в движущемся масле.
• Преимущества: Неинвазивный монтаж (не требуется резка труб), отсутствие падения давления, отсутствие изнашивающихся движущихся частей, подходит для труб большого диаметра, может работать с маслами, содержащими частицы или газовые пузырьки, отлично подходит для измерения расхода гидравлического масла в системах под давлением.
• Недостатки: Для корректной работы требуется наличие частиц или пузырьков в масле, точность может зависеть от материала трубы и толщины стенок, требуется стабильный профиль потока, не подходит для очень чистых масел.
• Наилучшее применение: трубопроводы большого диаметра, гидравлические системы, дизельное топливо в резервуарах для хранения, нефтепроводы и области применения, где предпочтительны неинвазивные методы измерения. Особенно эффективен для измерения расхода дизельного топлива в системах распределения топлива и при работе с мазутом.

Таблица сравнения технологий измерения расхода масла

Решение специфических задач в области измерения параметров нефти.

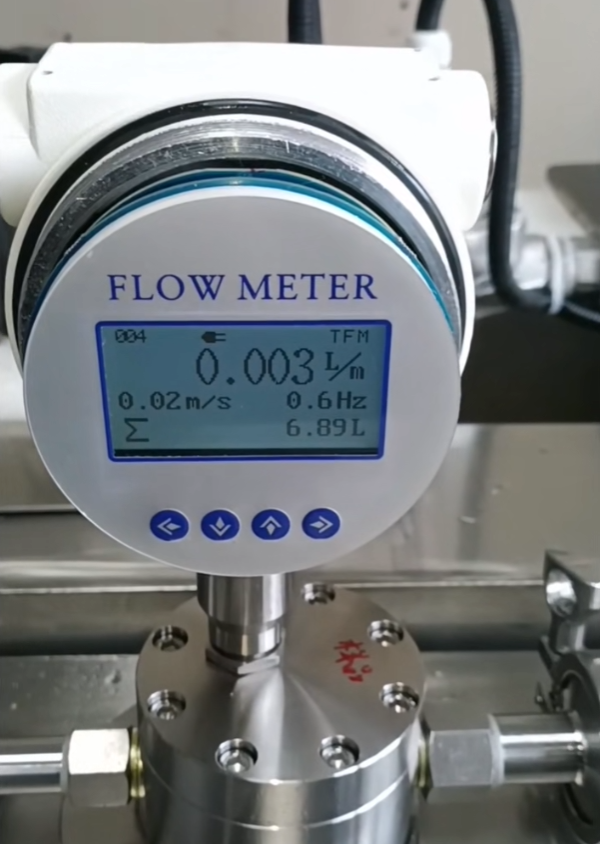

Измерение низких скоростей потока масла

Измерение малых объемов имеет решающее значение для таких применений, как топливопроводы небольших горелок, испытательные стенды для НИОКР и впрыск топливных присадок. Микропоточные конфигурации предлагаются как для кориолисовых, так и для овальных зубчатых передач. Эти специализированные низкопоточные расходомеры масла разработаны для обеспечения высокой точности при расходах, часто выражаемых в миллилитрах в минуту ( мл/мин расходомер для масла). Даже самые малые объемы жидкости могут быть точно отслежены и контролированы путем выбора соответствующего низкообъемного промышленного расходомера масла .

Работа с высоковязкими жидкостями

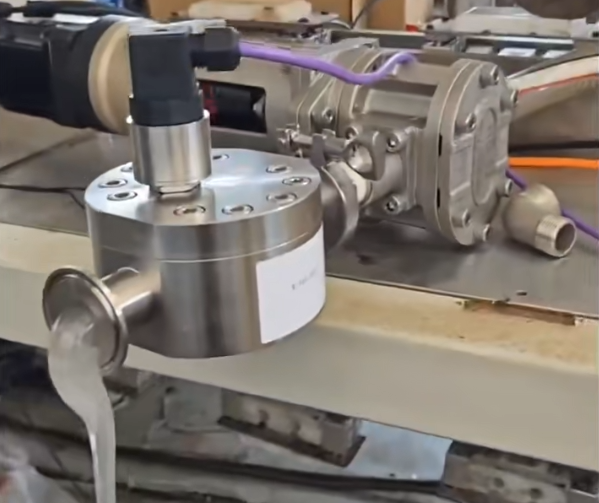

Измерение высокой вязкости масла

К чрезвычайно вязким веществам относятся асфальт, тяжелая нефть и некоторые смазочные материалы. Кориолисовые расходомеры и объемные расходомеры отлично справляются с этой основной задачей. Они могут точно измерять густые, медленно текущие жидкости там, где другие расходомеры не могут, поскольку их принципы измерения не основаны на постоянном профиле потока. Более подробное описание см. в нашем руководстве по расходомерам для жидкостей высокой вязкости .

Работа в условиях высокого давления

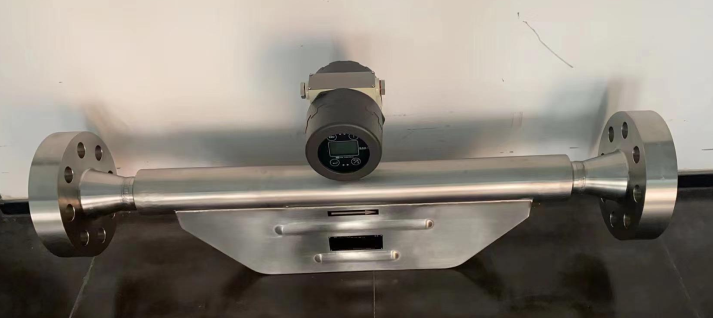

Расходомер масла высокого давления 400 бар

К областям применения, работающим в условиях экстремального давления, относятся системы нагнетания на устье скважины и гидравлические системы. В таких ситуациях механическая конструкция расходомера имеет решающее значение. Для обеспечения безопасной и надежной работы необходимо выбирать датчик расхода масла высокого давления с соответствующими номинальными значениями давления и прочными технологическими соединениями (например, фланцами или фитингами высокого давления). Именно для таких сложных условий мы специально разработали наши цифровые гидравлические расходомеры масла .

Контроль высоких температур

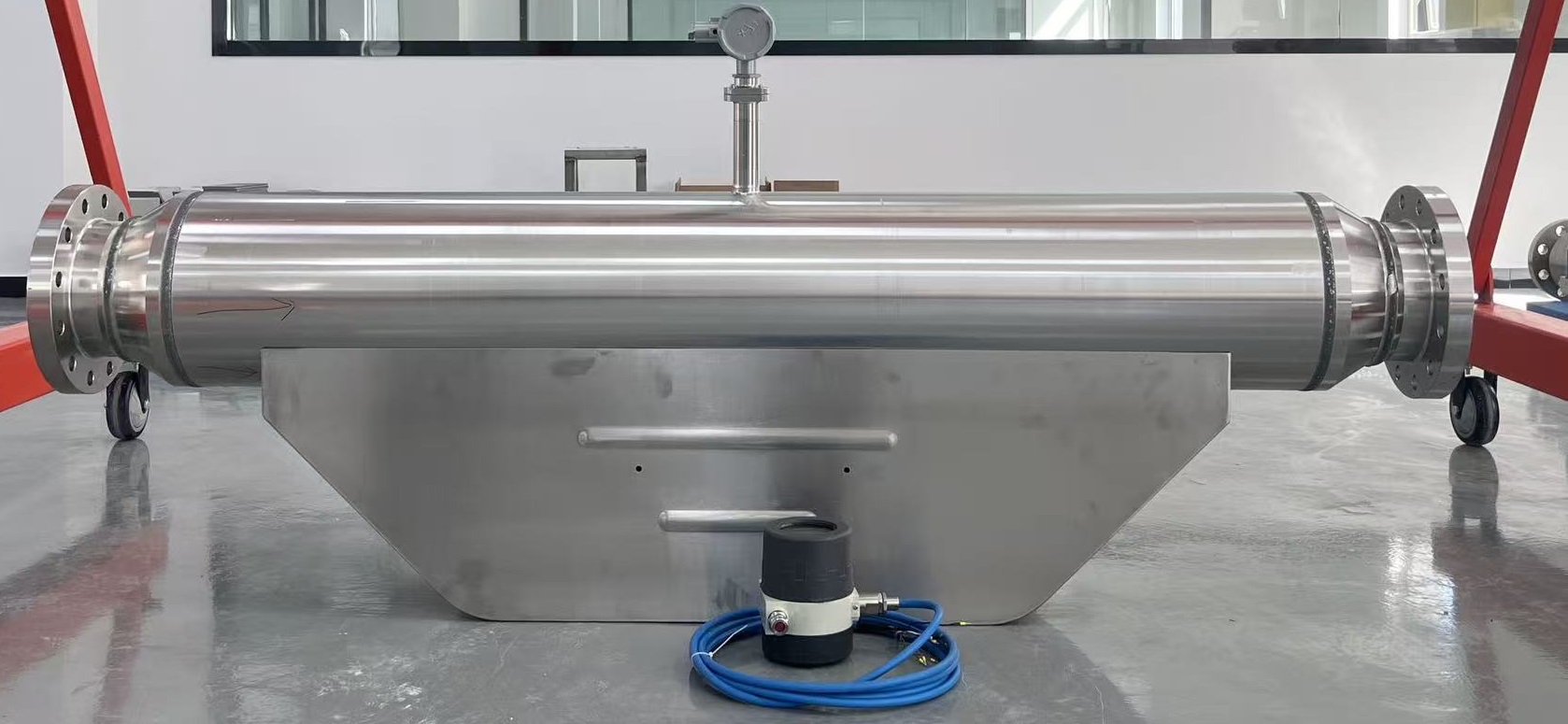

Конструкция высокотемпературного расходомера с дистанционным дисплеем.

Для измерения расхода многих масел, включая мазут, подаваемый в котел, или термомасла в системах теплопередачи, требуются высокие температуры. Для защиты электроники датчика расхода масла и обеспечения устойчивости материалов датчика к высоким температурам необходимы приборы с уникальной конструкцией. Подходящие материалы и конфигурации, такие как выносные датчики или датчики с охлаждающими устройствами, можно выбрать, используя подробное руководство по высокотемпературным расходомерам .

Обработка суспензий и примесей.

В сырой нефти часто встречаются примеси, такие как песок, вода и газ (многофазный поток). Для механических расходомеров это очень опасно. Кориолисовый расходомер является единственным надежным вариантом для измерения расхода нефильтрованных или абразивных масел, поскольку он не имеет движущихся частей и имеет конструкцию без препятствий. Эффективная фильтрация на входе имеет решающее значение для других расходомеров, таких как овальные шестеренчатые или турбинные.

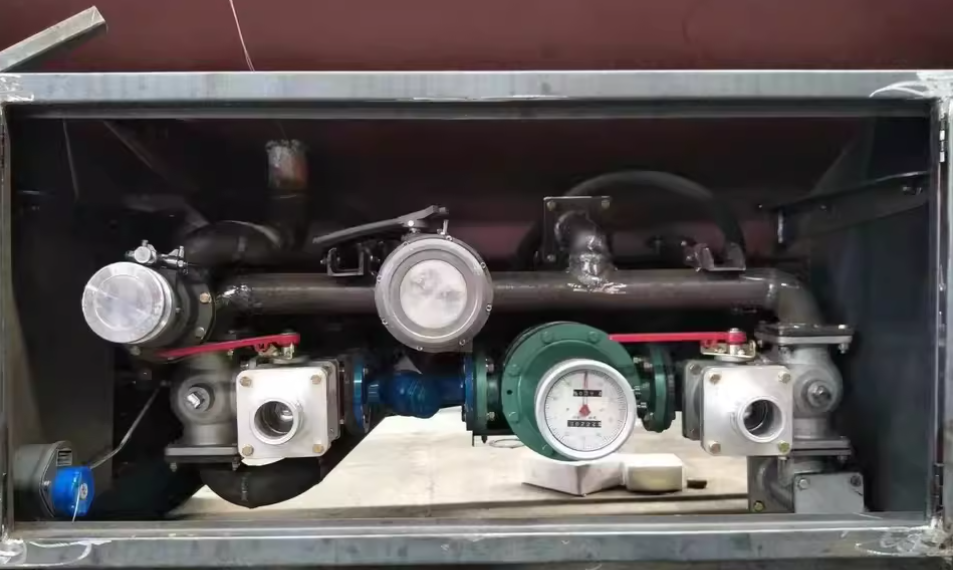

Применение расходомеров масла в различных отраслях промышленности

Необходимость измерения уровня масла существует всегда. Вот несколько наиболее типичных применений наших приборов.

Мазут и дизельное топливо

измерение расхода дизельного топлива Одно из наиболее широко используемых видов топлива необходимо для котлов, автомобилей и генераторов. К особенно эффективным технологиям относятся овальные шестеренчатые счетчики. Для простоты пользователи могут выбрать традиционные механические расходомеры масла или более сложные цифровые расходомеры масла с электронными выходами для интеграции в систему управления.

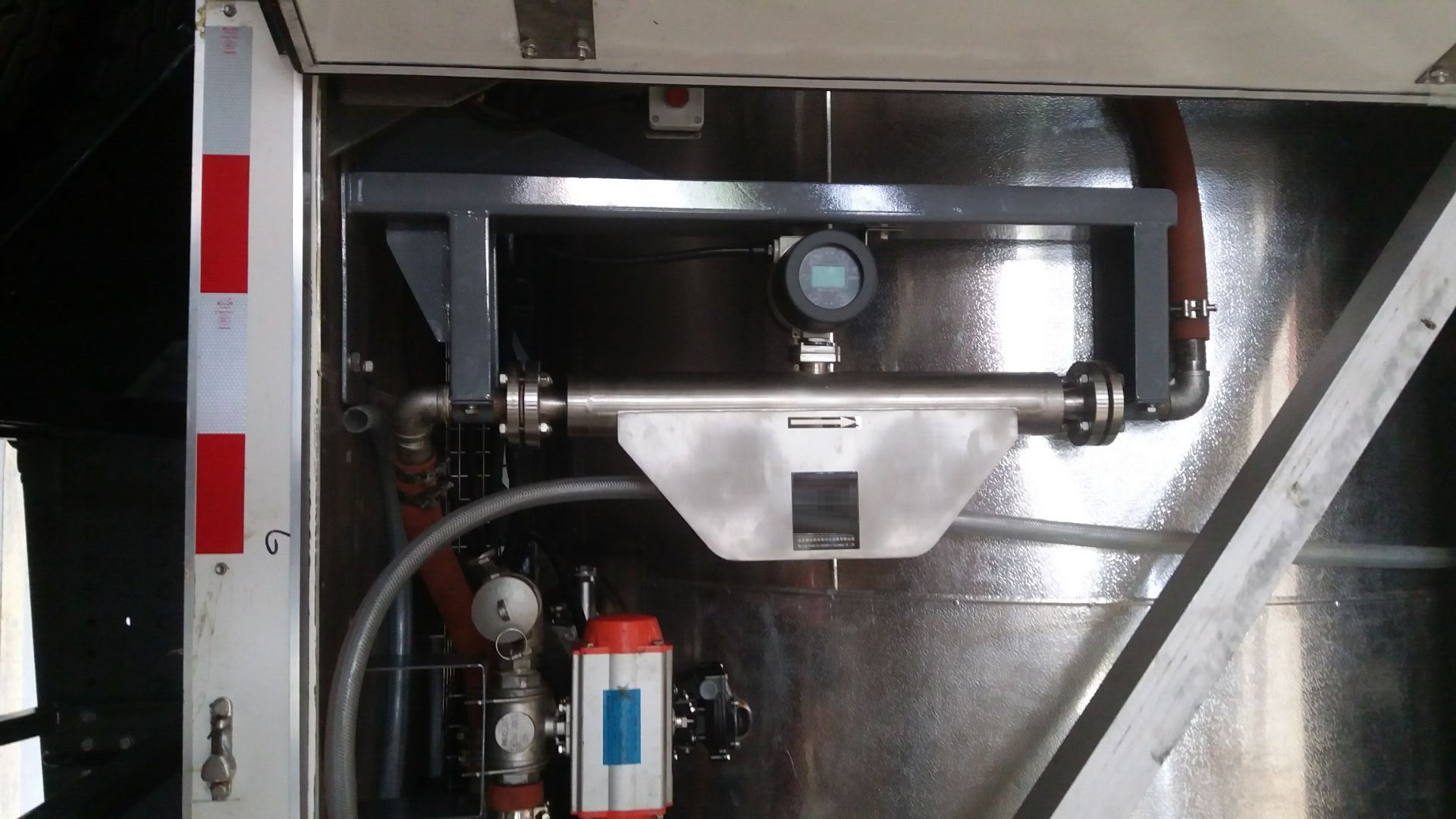

Сырая нефть

Высокая вязкость сырой нефти, наличие примесей и ее высокая стоимость делают измерение ее объема сложной задачей. Для коммерческого учета предпочтительнее использовать кориолисовые расходомеры, и часто требуются расходомеры большого диаметра. См. наши 4-дюймовый расходомер сырой нефти для конкретных примеров.

Смазочные и гидравлические масла

Точный контроль уровня трансмиссионных и гидравлических масел имеет важное значение для технического обслуживания тяжелой техники. В этих жизненно важных системах наши расходомеры используются для контроля расхода и обнаружения утечек. Узнайте больше о наших услугах. расходомер трансмиссионного масла решения.

Растительные и пищевые масла

Пищевая промышленность нуждается в точном и гигиеничном измерении различных пищевых масел. Мы предлагаем индивидуальные решения для различных видов продукции, таких как: цифровые расходомеры растительного масла , расходомеры пальмового масла и счетчики для Соевое масло и арахисовое масло .

Специализированные промышленные масла

Специализированные масла с особыми свойствами используются во многих промышленных процессах. Трансформаторное масло , плесневое масло и даже сложные жидкости, такие как алкидное масло Это можно измерить с помощью наших индивидуальных решений.

Заключение: Делайте правильный выбор

Выбор лучшего расходомер масла Из-за большого разнообразия типов масел и областей применения требуется тщательный анализ. Прочный овальный шестеренчатый расходомер лучше подходит для более вязких чистых масел и отличается низкой стоимостью, но дешевый и компактный турбинный расходомер может идеально подойти для чистого дизельного топлива, авиационного топлива или керосина . Кориолисовый расходомер является явным победителем в тех случаях, когда точность имеет решающее значение, жидкость абразивная, масло загрязненное, например, отработанное, или требуется прямое измерение массы.

Компания Silver Automation Instruments специализируется на предоставлении оборудования для измерения расхода, подходящего именно для решения вашей задачи. В нашем обширном ассортименте вы найдете все необходимое. встроенные расходомеры масла Наша команда профессионалов может оценить данные вашего процесса и помочь вам выбрать оптимальный вариант. Для консультации свяжитесь с нами прямо сейчас.
