Магнитный расходомер для воды

Что такое магнитный расходомер для воды?

Электромагнитный расходомерЭлектромагнитный расходомер воды — это прибор, измеряющий объемный расход проводящей воды с использованием закона электромагнитной индукции Фарадея. Проводящая вода течет по немагнитной измерительной трубе перпендикулярно магнитному полю, и в направлении, перпендикулярном направлению потока воды, генерируется индуцированная электродвижущая сила, пропорциональная расходу воды. Направление электродвижущей силы определяется по правилу правой руки. Индуцированная электродвижущая сила регистрируется двумя электродами, находящимися в непосредственном контакте с водой, и магнитное поле воды передается на усилитель по кабелю, а затем преобразуется в единый выходной сигнал. Измерительная трубка электромагнитного расходомера воды оснащена возбуждающими катушками, а возбуждающий ток обеспечивается электромагнитным преобразователем расхода. Возбуждающий ток генерирует магнитное поле и проходит через измерительную трубку.

Магнитный расходомер воды используется

Магнитные расходомеры для воды находят применение во многих областях, таких как нефтяная, газовая, водоочистная и нефтехимическая промышленность, производство химических волокон, пищевая, бумажная, сахарная, горнодобывающая и металлургическая промышленность, водоснабжение и водоотведение, охрана окружающей среды, гидротехническое и гидротехническое строительство, металлургия и другие отрасли промышленности.
Датчик магнитного расхода сточных вод, магнитный расходомер для сточных вод, электромагнитный счетчик для очистки воды, дренажные системы, магнитный расходомер для измерения расхода сточных вод, вода с борной кислотой, расходомер для кислой воды, электромагнитный Расходомер воды Используется в проектах по очистке бытовой воды, гравитационный промышленный водомер, водомер для измерения расхода воды в окружающей среде, магнитный расходомер для пресной воды котла, расходомеры для воды в котлах, расход конденсата, измерение расхода мягкой воды, расходомер охлажденной воды, расход сточных вод, приборы для измерения расхода канализационной воды, магнитный расходомер для морской воды, магнитный расходомер для воды с солями, водного раствора, смеси амина и воды, расход питьевой воды, расходомер для суспензии (вода + гидроксид алюминия), дистиллированная вода + серная кислота 15% концентрации, дистиллированная вода + фосфорная кислота 15% концентрации, расходомер горячей воды, горячая конденсированная вода, магнитный расходомер для технической воды, электромагнитный расходомер для воды, смешанной со щелочью, электромагнитный расходомер для грунтовых вод, электромагнитное устройство измерения расхода питательной воды, измерение расхода дистиллированной воды, измерение расхода воды и полиуретана, расходомер для химикатов CIP / воды обратного осмоса / экстракта чая, электромагнитный расходомер для обычной воды магнитные датчики расхода воды для речных водопроводов, вода, смешанная с известью, водомеры для орошения, вода с разбавленной суспензией целлюлозы и т. д.

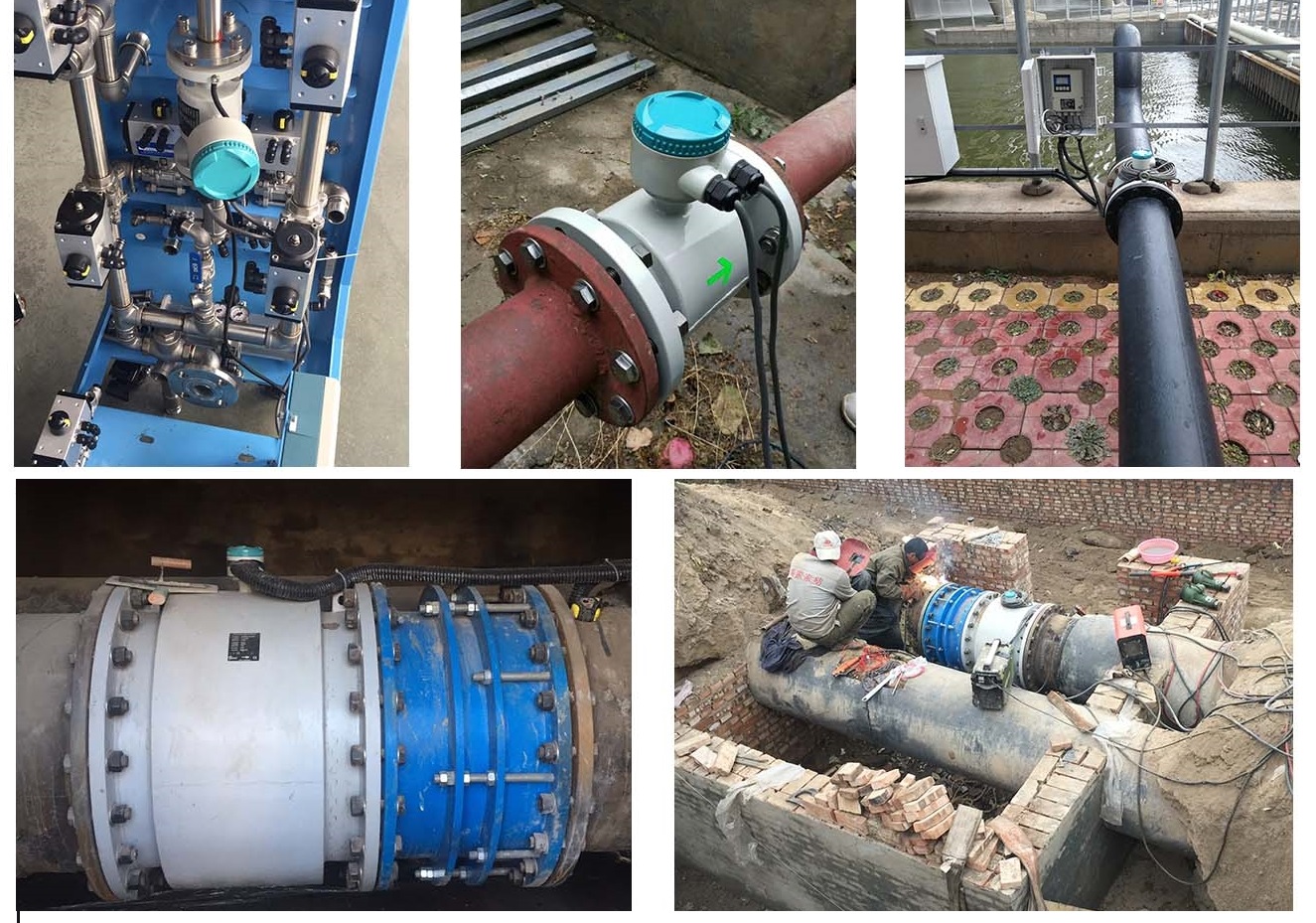

Широкое применение магнитных расходомеров

Основные характеристики магнитного расходомера воды

• а. Электромагнитный расходомер без препятствий: Магнитный расходомер не склонен к засорению и может использоваться для измерения расхода промышленных шламов, сточных вод, канализационных стоков и т. д.
• b. Отсутствие потерь давления: гладкая трубка датчика расходомера с магнитным зазором, не допускающая потерь давления, что обеспечивает значительный эффект энергосбережения.
• c. Измеряемый магнитным расходомером объемный расход воды фактически не подвержен существенному влиянию изменений плотности, вязкости, температуры, давления и проводимости воды, что обеспечивает высокую точность измерения, а электромагнитный расходомер может измерять поток воды как в прямом, так и в обратном направлении.
• d. Магнитный расходомер не имеет движущихся частей, использует низкочастотное возбуждение в виде прямоугольной волны, не подвержен влиянию частоты сети и различных помех от рассеянных электромагнитных полей на месте установки, а также работает стабильно и надежно.
• e. Диапазон измерения большой, 20:1, что позволяет полностью отслеживать поток воды, точно измерять малый расход воды, а диапазон настройки расхода в полном диапазоне широк.
• f. Требования к переднему прямому участку трубы ниже при установке магнитного водомера: передний участок ≥ 5D, нижний участок ≥ 2D, где D — диаметр трубы.
• g. Магнитный расходомер может быть установлен гибко: его можно устанавливать горизонтально, вертикально и под углом.
• h. Магнитный расходомер воды имеет простую конструкцию, удобен в установке и недорог в обслуживании.
• i. Магнитный расходомер работает в цифровом режиме, поэтому данные могут быть записаны в компьютерную систему или ПЛК, он может измерять расход как чистой, так и загрязненной воды (не зависит от наличия частиц в воде для своей работы);

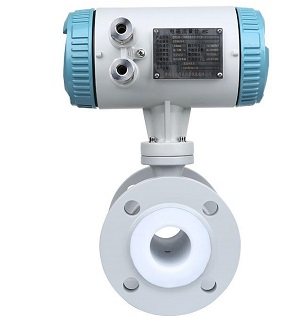

Полнопроходной расходомер, без потерь давления, без движущихся частей.

Меры предосторожности при установке и использовании электромагнитного расходомера воды

(1) Промышленные шламовые воды обычно содержат большое количество абразивных частиц, поэтому датчик магнитного расхода лучше всего устанавливать вертикально.
(2) Магнитный датчик расхода воды нельзя устанавливать на трубопроводе, который может свободно вибрировать.
(3) Заземление системы должно быть надежным.
(4) Измерительная трубка электроманипуляционного расходомера воды должна быть полностью заполнена водой;
(5) Выбор электромагнитного расходомера: необходимо понимать тип воды, чтобы разумно выбрать материал внутренней облицовки датчика, материал электрода и т. д.
(6) Проводимость измеряемой воды должна быть ≥5 пСм/см, особенно при измерении расхода мягкой воды, деминерализованной воды или конденсированной воды;

Технические характеристики магнитного расходомера воды

●Магнитные расходомеры для воды выпускаются с различными размерами циферблата. Наиболее распространенные размеры: 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, DN, 1-1/2 дюйма; DN25, 2 дюйма, 3 дюйма, 4 дюйма, 5 дюймов, 6 дюймов, 8 дюймов, 200 мм, 10 дюймов, 12 дюймов, 14 дюймов, 1000 мм и т.д.
●Класс точности: 0,5
● Диапазон измеряемой температуры воды: -30 ~180 °C, может быть выполнен в виде магнитного расходомера для горячей воды или расходомера для охлажденной воды;
●Рабочее давление магнитного расходомера: PN16, PN25, PN40, ANSI150LB, 300# и т. д. Магнитный расходомер высокого давления для воды может быть изготовлен на заказ компанией SILVER AUTOMATION INSTRUMENTS.
● Диапазон скорости потока воды можно измерить с помощью магнитного расходомера: диапазон измерения расхода соответствует диапазону скоростей от 0,1 до 15 м/с.
●Источник питания: 85~256 В переменного тока, 45~63 Гц. Магнитный расходомер воды с питанием от батареи, 24 В постоянного тока.
● Длина прямого участка трубы до и после электромагнитного расходомера: до расходомера ≥5D, после расходомера ≥2D.
●Технологическое соединение: фланец ASME, ANSI, JIS, DIN, пластинчатый, винтовой, резьбовой, BSP или NPT, трехконтактный или вставной магнитный расходомер;
●Совокупное энергопотребление преобразователя магнитного потока: менее 20 Вт
●Температура окружающей среды: -25°C ~60°C
●Завод по производству магнитных расходомеров может предложить взрывозащищенные магнитные расходомеры для взрывоопасных зон категории 2. Exd IIB T4;
● Электромагнитный датчик расхода воды может иметь выходной ток 4-20 мА, частотные выходы, протоколы MODBUS RTU, HART или PROFIBUS-DP, GPRS;

Заключение

Всем известно, что магнитные расходомеры воды — одни из немногих приборов, которые гораздо сложнее в использовании, чем в производстве, поэтому при измерении промышленных сточных вод, отходов и канализационных стоков мы в основном сосредотачиваемся на двух характеристиках: надежности и точности электромагнитных расходомеров. Надежность прибора включает в себя высокое качество и ремонтопригодность или отсутствие необходимости в техническом обслуживании. Практика последних лет доказала, что электромагнитные расходомеры воды действительно стали предпочтительным и популярным инструментом для измерения промышленных сточных вод, пульпы, соленой воды, морской воды, сточных вод, химических растворов, воды для водоподготовки, кислой воды, морской воды, грунтовых вод, коррозионной воды, обычной колодезной воды, речной воды и воды для пожаротушения благодаря присущему им соотношению цены и качества. Мы считаем, что с развитием технологии измерения расхода воды, особенно с непрерывным развитием и применением различных магнитных расходомеров воды, будет обеспечена более прочная основа для точного измерения промышленных вод, и перспективы будут шире.
