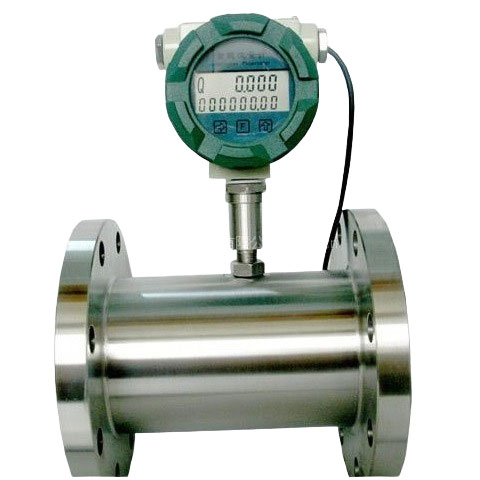

Расходомер метилхлорида

Related Products

Расходомер жидкости-Кориолисовый расходомер

Расходомер Кориолиса широко известен как самый точный и высокотехнологичный массовый ...
Встроенный турбинный расходомер

Встроенный турбинный расходомер - это прецизионный прибор для измерения расхода, котор...

Что такое метилхлорид?

Метилхлорид (CH₃Cl), также известный как хлорметан, представляет собой бесцветную жидкость, широко используемую в качестве хладагента и растворителя.

Зачем измерять расход жидкости метилхлорида?

1. Соблюдение правил безопасности: Метилхлорид опасен. Точный контроль расхода предотвращает утечки и воздействие.
2. Эффективность процесса: правильное дозирование обеспечивает стабильное качество продукта в химических реакциях.
3. Экономия средств: минимизация отходов снижает эксплуатационные расходы.

Зачем использовать турбинный расходомер жидкости для метилхлорида?

Жидкостные турбинные расходомеры идеально подходят для измерения метилхлорида в жидком состоянии.

- Ротор (турбина) вращается, когда жидкий метилхлорид протекает через счетчик.
- Скорость вращения пропорциональна расходу.
- Датчики определяют движение турбины и преобразуют его в сигнал расхода.
- Турбинные расходомеры жидкости могут эффективно измерять некоррозионный, маловязкий и чистый метилхлорид благодаря его жидкостным свойствам.

Основные преимущества турбинного расходомера жидкости

Высокая точность: измеряет расход с точностью от ±0,5% до ±1%.
Широкий диапазон расхода: подходит как для низких, так и для высоких скоростей потока (например, от 0,1 л/мин до 10 000 л/мин).
Долговечность: датчик расхода из нержавеющей стали устойчив к коррозии, вызываемой метилхлоридом.
Дешево: Низкая стоимость расходомера CH₃Cl при использовании расходомера с технологией TUF.

-Технические характеристики турбинных расходомеров метилхлорида:

Материал: Смачиваемые части датчика расхода жидкости: расходомер из нержавеющей стали
Диапазон температур: от -50°C до 150°C (от -58°F до 302°F)
Номинальное давление: до 1000 фунтов на кв. дюйм (69 бар) Выходной сигнал: 4-20 мА, импульсный или Modbus, RTU, RS485 Установка: горизонтальная или вертикальная
Коэффициент уменьшения: 1:10~1:20
Технологическое соединение: фланцевое, межфланцевое, резьбовое, трехзажимное

-Диапазон расхода для турбинных датчиков расхода метилхлорида:

Size (mm)	Standard Flow (m3/h)	Extended Flow (m3/h)
DN4 (1/8 inch)	0.04-0.25	0.04-0.24
DN6 (1/4 inch)	0.1-0.6	0.06-0.6
DN10 (3/8 inch)	0.2-1.2	0.15-1.5
DN15(1/2inch)	0.6-6	0.4-8
DN20 (3/4 inch)	0.8-8	0.45-9
DN25 (1 inch)	45667	0.5-10
DN32 (1-1/4inch)	1.5-15	0.8-15
DN40(1-1/2 inch)	45708	45677
DN50 (2 inch)	4-40	2-40
DN65 (2-1/2 inch)	7-70	4-70
DN80 (3 inch)	10-100	5-100
DN100 (4 inch)	20-200	10-200
DN125 (5 inch)	25-250	13-250
DN150 (6 inch)	30-300	15-300
DN200 (8 inch)	80-800	40-800

Преимущества турбинных расходомеров для метилхлорида

1. Экономичность: более низкие первоначальные затраты по сравнению с расходомерами Кориолиса .
2. Простота установки: компактная конструкция подходит для существующих трубопроводов.
3. Данные в реальном времени: расходомер с цифровым дисплеем обеспечивает мгновенные показания расхода и суммарного объема.

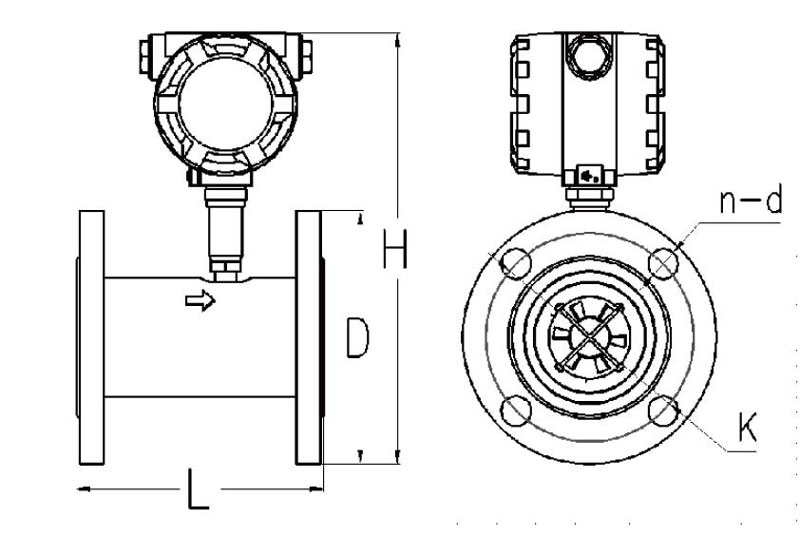

Размеры турбинного расходомера метилхлорида

Diameter (mm)	L (mm)	D (mm)	K (mm)	H(mm)				d (mm)	n	Press. Rate
Diameter (mm)	L (mm)	D (mm)	K (mm)	Pulse	Pulse with Ex	4-20mA with Ex	Digital Display	d (mm)	n	Press. Rate
15	75	95	65	175	180	180	245	14	4	2.5 Mpa
20	80	105	75	185	190	190	255	14	4
25	100	115	85	200	195	195	260	14	4
32	140	140	100	210	215	215	275	18	4
40	140	150	110	195	220	220	285	18	4
50	150	165	125	230	235	235	295	18	4
65	170	185	145	255	260	260	325	18	4	1.6 Mpa
80	200	200	160	260	265	265	330	18	8
100	220	220	180	285	285	285	350	18	8
125	250	250	210	310	315	315	380	18	8
150	300	285	240	345	345	345	410	22	8
200	360	340	295	395	400	400	465	22	12

Как правильно установить расходомер метилхлорида?

Позиции монтажа
Турбинные расходомеры должны быть установлены на месте в соответствии с нижеследующими требованиями:
Простота обслуживания/Отсутствие вибрации/Отсутствие электромагнитного интерфейса/Вдали от источника тепла/Направление потока
(Все турбинные расходомеры SILVER предназначены для измерения расхода только в одном направлении. Стрелка на корпусе указывает направление.)

Требуемая длина прямых участков

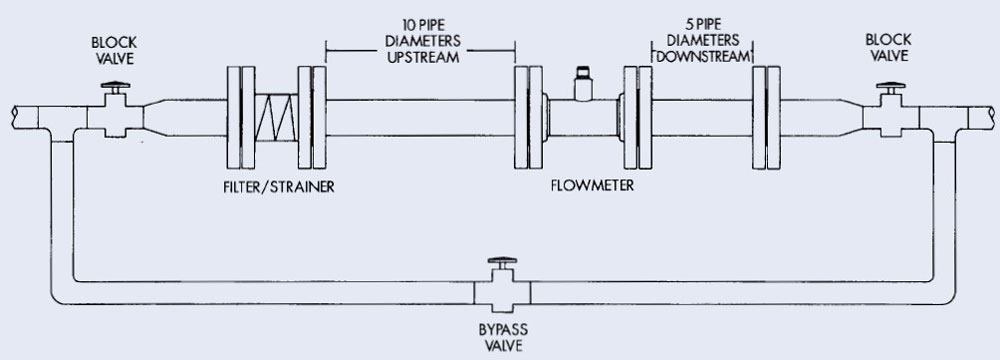

Устройства, изменяющие поток, такие как колена, клапаны и редукторы, могут влиять на точность. См. схему 1 для типичной установки системы расходомера.
Typical Flow Meter System Installation

Рекомендованные указания даны для повышения точности и максимизации производительности. Расстояние, указанное здесь, является минимальными требованиями; удвойте их для желаемых длин прямых труб.
Upstream: разрешите минимальную длину прямой трубы, по крайней мере, в 10 раз превышающую внутренний диаметр трубы. Например, для трубы диаметром 50 мм, 500 мм прямой трубы должны быть непосредственно вверх по течению. Желаемая длина прямой трубы вверх по течению составляет 1000 мм.

Downstream: разрешите минимальную длину прямой трубы, по крайней мере, в 5 раз превышающую внутренний диаметр трубы. Например, при использовании трубы диаметром 50 мм, непосредственно перед ней должно быть 250 мм прямой трубы. Желаемая длина прямой трубы перед ней составляет 500 мм.

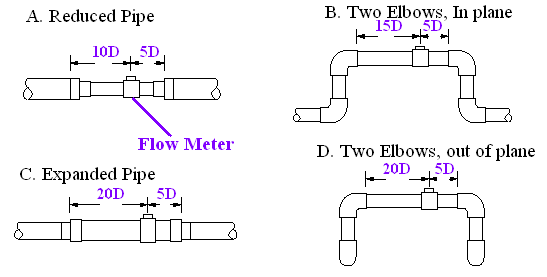

Требования к длине прямого участка трубы при наличии устройства изменения длины см. на диаграмме 2.
Number of Pipe Diameter

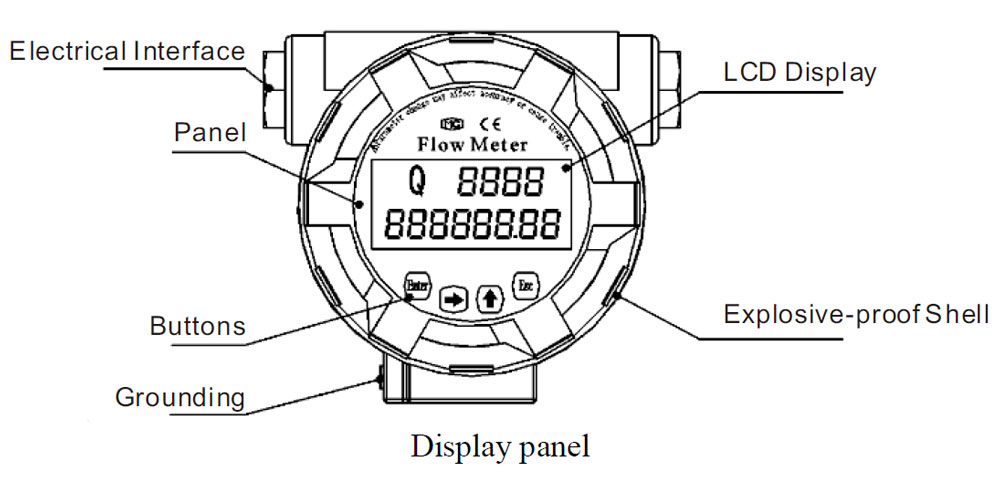

Как выглядит цифровой дисплей нашего турбинного расходомера

silver instruments turbine flow meter digital display

Заключение

Для безопасного и эффективного измерения расхода метилхлорида турбинные расходомеры жидкости предлагают надежное и экономичное решение. Их высокая точность, долговечность и простота использования делают их экономичным выбором для отраслей, работающих с этим критически важным химикатом.
Нужен расходомер метилхлорида? Свяжитесь с нами (SALES@SILVERINSTRUMENTS.COM) сегодня для получения экспертной консультации!
