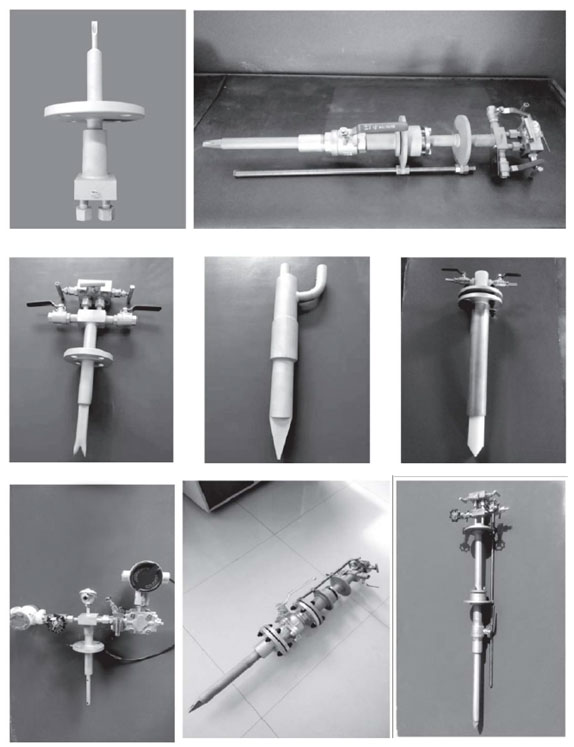

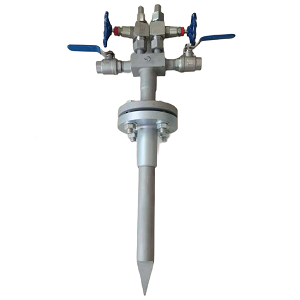

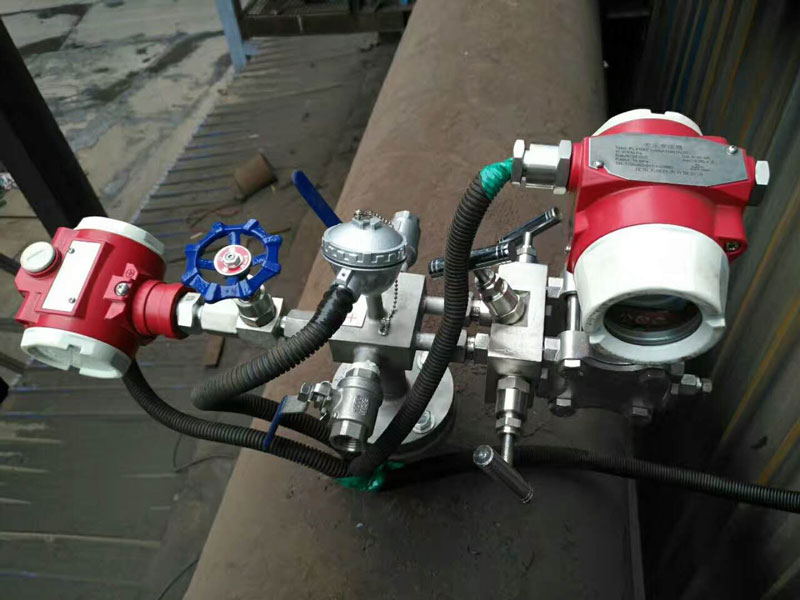

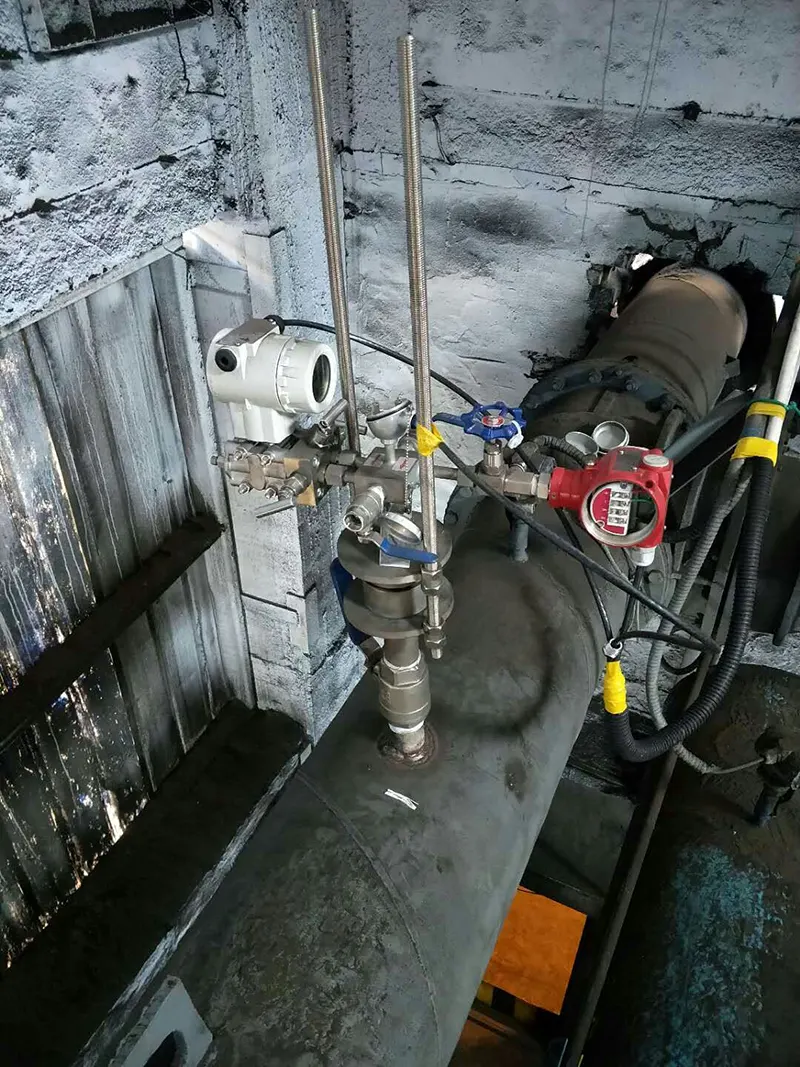

Расходомер Питоба

1. Обзор продукта

Расходомер Pitoba — это усредняющий расходомер с трубкой Пито, предназначенный для надежного измерения расхода газа, пара и жидкости в промышленных процессах.

Он особенно подходит для агрессивных, грязных сред, таких как дымовой газ, коксовый газ, доменный газ и угольный газ, содержащие пыль, смолу и другие загрязнители.

Типичные измеряемые среды включают в себя:

• Газы: воздух (первичный/вторичный), кислород, водород, сухой газ, конвертерный газ, доменный газ, генераторный газ, коксовый газ, природный газ, сжиженный нефтяной газ, дымовой газ, химический технологический газ и т. д.
• Пар/испарение: перегретый пар, насыщенный пар, влажный пар, двунаправленный пар.
• Жидкости: вода, частично заполненные водопроводы, промывочное масло, тощая нефть, легкая нефть, гудрон, тяжелая нефть, сырая нефть, агрессивные жидкости, парафин и технологические жидкости.

2. Почему расходомер Pitoba

Длительная промышленная эксплуатация показала, что расходомер Pitoba решает задачи, с которыми не справляются обычные расходомеры:

1. Устойчив к засорению и износу при измерении скорости и объема первичного воздуха в энергетике.
2. Обеспечивает измерение основного пара при высоких температурах, давлениях и скоростях.
3. Уменьшает проблемы загрязнения при измерении различных промышленных газов.
4. Работает как в трубах очень малого, так и очень большого диаметра (от 20 мм до 8000 мм), а также в условиях слабого потока.
5. Поддерживает горячую врезку/монтаж под давлением без отключения системы.
6. Позволяет производить очистку и углубление дна в режиме реального времени без остановки производства.
7. Может использоваться на трубопроводах нестандартного сечения (квадратного, прямоугольного, ромбовидного, трапециевидного, эллиптического, треугольного и т. д.).
8. Поддерживает калибровку и проверку с помощью нескольких контрольных устройств.
9. Возможность измерения высоковязких сред, таких как сырая нефть, гудрон и тяжелая нефть.
10. Измерение по-прежнему возможно там, где прямой трубы недостаточно.

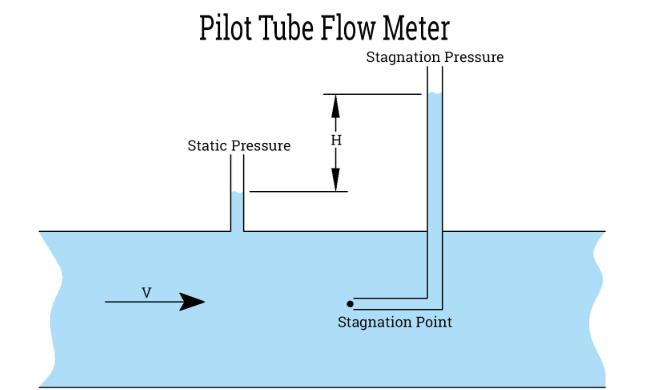

3. Принцип работы (технология трубки Пито)

Принцип действия пито-бара основан на использовании трубки Пито.

Расходомер Pitoba — это усредняющий расходомер с трубкой Пито. Это дифференциальный расходомер, разработанный в соответствии со стандартом ISO 3966 (Измерение расхода жидкости в закрытых каналах — Метод площади поверхности раздела скоростей с использованием трубок Пито со статическим давлением).

Как это работает:

1. Датчик (трубка Пито) вставляется в центр трубопровода.
2. Порт полного давления на зонде обращен непосредственно в поток.
3. Датчик измеряет два давления в одном и том же месте:
   • Общее (застойное) давление
   • Статическое давление
4. Разница между полным и статическим давлением представляет собой динамическое давление жидкости. Эта разность давлений напрямую связана со скоростью потока в данной точке.
5. Расходомер использует усредняющую структуру Пито для установления калиброванной зависимости между измеренным дифференциальным давлением и средней скоростью потока в поперечном сечении трубопровода.
6. Расход затем рассчитывается по формуле:
   • средняя скорость потока и
   • эффективная внутренняя площадь поперечного сечения трубы.

Эти сигналы передаются в вычислитель расхода или систему DCS. Система выполняет компенсацию температуры и давления и обеспечивает:

• дифференциальное давление
• статическое давление
• температура
• мгновенный расход
• суммарный поток
• скорость
• тепло/энергия (для пара)

Этот принцип, основанный на трубке Пито, является отработанным и проверенным в аэрокосмической отрасли. Трубки Пито широко используются при испытаниях в аэродинамических трубах, аэродинамических испытаниях авиационных двигателей и даже в качестве датчиков скорости на самолётах.

4. Эксплуатационные характеристики

1. Экономия энергии / практически отсутствие потерь давления
   Зонд Pitoba обычно изготавливается из нержавеющей стали диаметром менее ~30 мм, что позволяет ему создавать минимальное препятствие в трубе. По сравнению с традиционными диафрагмами и другими дросселирующими элементами, потери давления крайне низки, что снижает эксплуатационные расходы.
2. Способность работать при высоких температурах и давлениях
   Зонд изготовлен из нержавеющей стали 304/316 или специальных сплавов в зависимости от среды. Он может работать при температуре до 650 °C в стандартной конфигурации и до 800 °C и выше в специальных исполнениях (с керамическим покрытием, например, Al₂O₃). Номинальное давление до 25 МПа является стандартным, а до 32 МПа доступно для специальных применений.
3. Высокая надежность в грязных условиях эксплуатации
   Внутренние каналы давления спроектированы таким образом, что среда внутри практически статична, и частицы или смола не могут легко проникнуть внутрь. Это позволяет сохранять точность измерений в течение длительного времени даже в запылённом газе, содержащем смолу, например, в дымовых газах.
4. Простая установка
   Для установки требуется только сверление/горячая врезка в трубопровод и установка зонда в осевую линию. Расходомер можно приварить или прифланцовать. Во многих случаях возможен монтаж под давлением (горячая врезка).
5. Низкие эксплуатационные расходы
   Сам первичный измерительный элемент (зонд) обычно не требует планового обслуживания. Требуется лишь периодическая калибровка нуля/диапазона датчика дифференциального давления и проверка аналогового сигнала, передаваемого на вторичный прибор.
6. Широкий диапазон измерений
   • Поток газа ≥ ~6 м/с
   • Поток жидкости ≥ ~0,5 м/с
     Это делает его пригодным для использования как в трубопроводах с малым расходом, так и в трубопроводах большого диаметра. Его можно использовать для газов, пара и жидкостей, включая гудрон, сырую нефть, тяжёлую нефть и химические растворы.
7. Гибкая геометрия трубы
   В отличие от многих встраиваемых расходомеров, для которых требуются круглые трубы и длинные прямые участки, эта технология может применяться для труб круглого, эллиптического, квадратного, прямоугольного, треугольного, трапециевидного и других сечений. Она также допускает более короткие прямые участки.
8. Интеллектуальные вторичные приборы
   Расходомер Pitoba может работать в паре с интеллектуальными преобразователями/интеграторами для локального цифрового отображения и удаленной связи (с DCS/SCADA-системой предприятия) для поддержки централизованного мониторинга.
9. удобство обслуживания в режиме онлайн
   Для точек измерения, которые невозможно отключить, зонд можно установить, очистить или извлечь в режиме онлайн, даже для сред с высоким уровнем загрязнения.

5. Технические характеристики

6. Резюме

Расходомер Pitoba — это усредняющий расходомер с трубкой Пито, соответствующий стандарту ISO 3966, с чрезвычайно широкой областью применения: газ, пар или жидкость; чистая или грязная; низкая или высокая температура; низкое или высокое давление; малые или очень большие размеры труб.

Он сочетает в себе низкие потери давления, простоту установки, удобство обслуживания в режиме онлайн и интеллектуальную компенсацию (давление + температура) для обеспечения стабильного и точного измерения расхода в сложных промышленных условиях.
