Что такое расходомер?

Расходомер — это прибор, который рассчитывает объём жидкости (жидкости или газа, например, расходомер природного газа , расходомер воздуха, расходомер азота), проходящей через трубу, путём предварительного измерения средней скорости потока. Его основной принцип работы основан на фундаментальном уравнении потока:


Где:

· Q — объемный расход
· v — средняя скорость потока по сечению трубы
· A — площадь поперечного сечения трубы

Точно измеряя скорость (v) и зная площадь сечения трубы (A), можно точно определить объёмный расход (Q). Эта технология быстро развивалась, что привело к появлению нескольких различных типов расходомеров. Ниже представлены наиболее распространённые и репрезентативные модели расходомеров, используемых в промышленности сегодня.

---

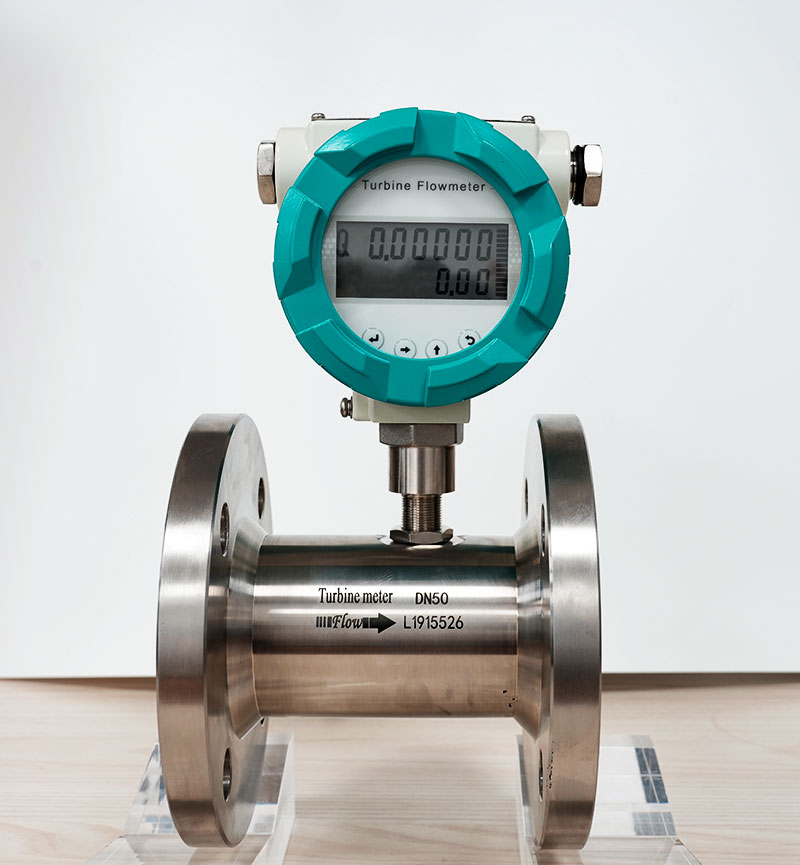

Турбинный расходомер

Технические преимущества и области применения:

· Высокая точность измерений: обеспечивает высокоточные и повторяемые результаты.
· Широкий диапазон регулирования: обеспечивает точность в широком диапазоне расходов.
· Отличная линейность: соотношение между расходом и выходом всегда линейно.
· Цифровой выход: генерирует импульсный выходной сигнал, который легко обрабатывается цифровой электроникой.

Он широко используется для измерения различных маловязких жидкостей (таких как вода и топливо) и газов.

Дополнительная информация об измерении расхода топлива турбинным жидкостным расходомером. Турбинный цифровой расходомер дизельного топлива.

Типичный диапазон скоростей:

· Турбинный расходомер жидкости: приблизительно от 0,5 до 10 м/с (от 1,5 до 33 фут/с)
Дополнительная техническая информация о газотурбинном расходомере на сайте silverinstruments.com. Газотурбинный расходомер SGW.

· Газотурбинный расходомер Примерно от 5 до 100 м/с (от 15 до 330 футов/с)
Дополнительная техническая информация о турбинном расходомере жидкости серии SLW на сайте silverinstruments.com. Турбинный расходомер жидкости

---

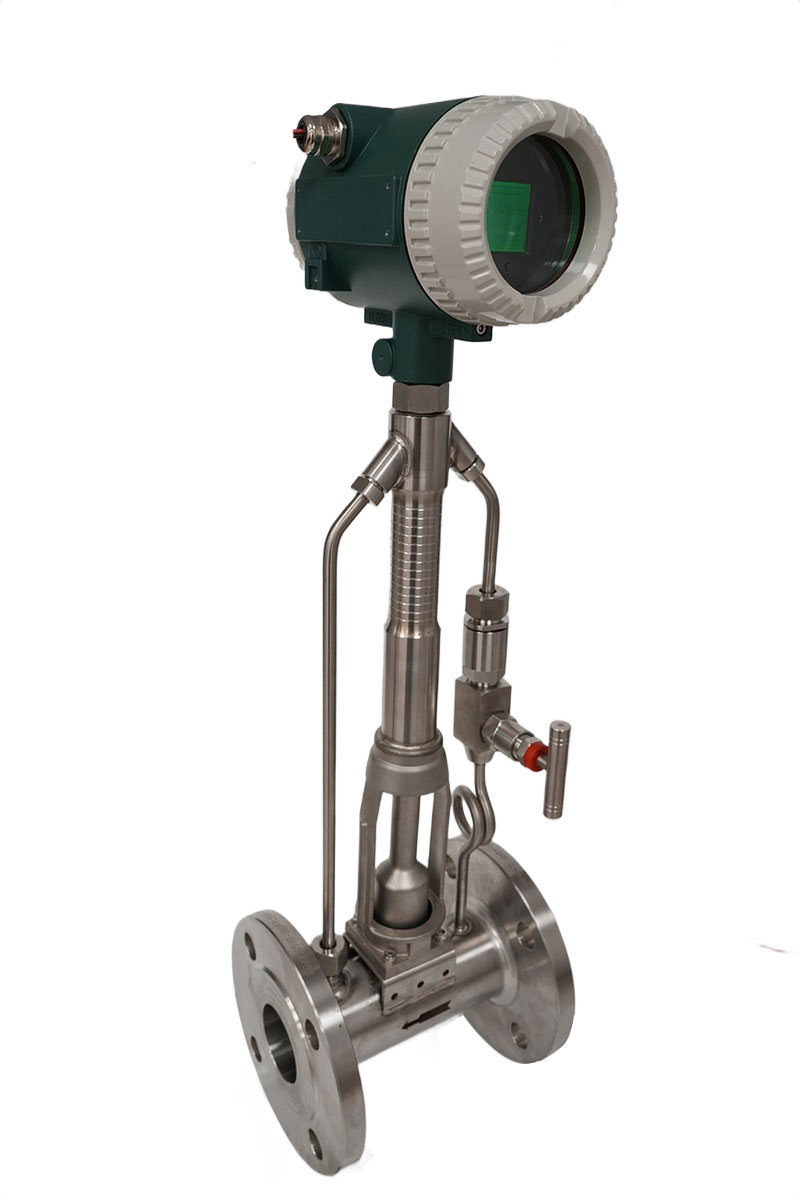

Вихревой расходомер

Технические преимущества и области применения:

· Широкий диапазон измерений: подходит для широкого спектра расходов.
· Высокая точность измерений: обеспечивает стабильные и точные измерения.
· Универсальная совместимость с жидкостями: может измерять жидкости, газы и пар.
· Низкие постоянные потери давления: минимальное влияние на энергопотребление системы.

Технический рубеж: текущие исследования направлены на оптимизацию геометрии плохо обтекаемого тела для создания более стабильной и регулярной вихревой дорожки, что еще больше повышает точность и надежность счетчика.

Типичный диапазон скоростей:

· Жидкости: приблизительно от 0,3 до 10 м/с (от 1 до 33 футов/с)
· Газы/пар: приблизительно от 3 до 80 м/с (от 10 до 260 футов/с)

---

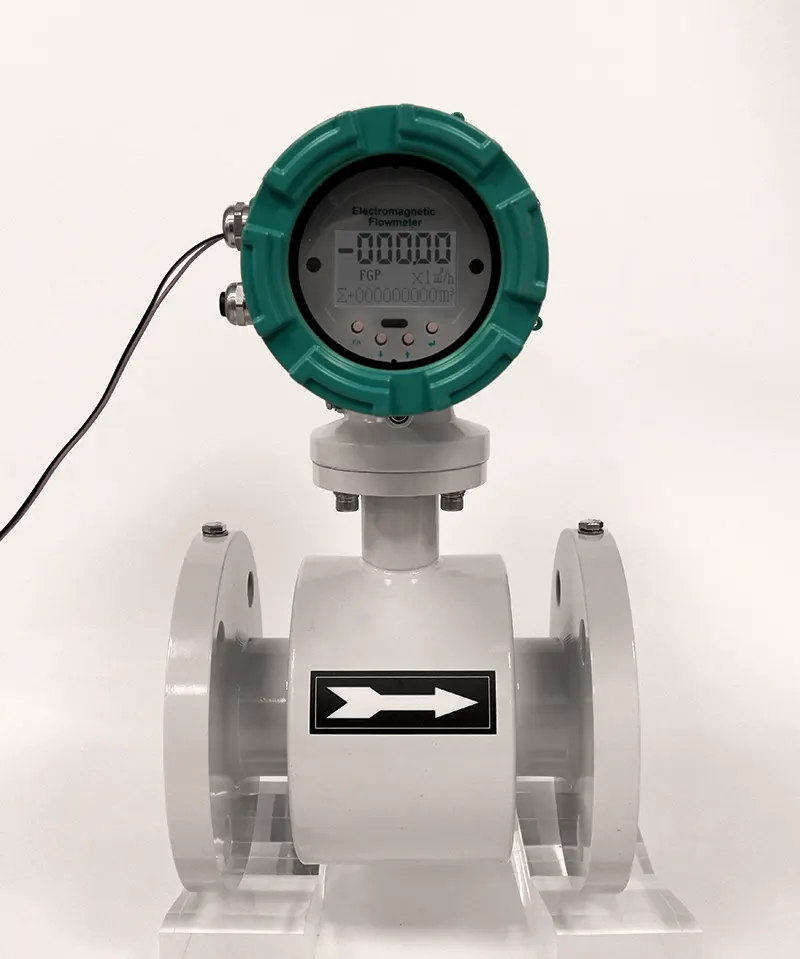

Электромагнитный расходомер (Магметр)

Технические преимущества и области применения:

· Чрезвычайно быстрый отклик: благодаря незначительному гистерезису он идеально подходит для регистрации мгновенных изменений расхода.
· Отсутствие препятствий потоку: труба чистая, что означает отсутствие движущихся частей и нулевые дополнительные потери давления, это полнопроходный расходомер. Дополнительная техническая информация о полнопроходном расходомере: Полнопроходный электромагнитный расходомер
· Высокая точность: при стабильном, полностью развитом профиле потока счетчик точно отображает среднюю скорость.

Ограничения и контрмеры:

· Требования к жидкости: Измеряемая жидкость должна иметь минимальную электропроводность, что делает ее непригодной для газов и большинства продуктов на основе углеводородов.

· Электромагнитные помехи (ЭМП): устройство может быть подвержено внешним электрическим помехам. Для надежной работы требуется надлежащее заземление и электромагнитное экранирование.

Типичный диапазон скоростей:

· Жидкости: может измерять в очень широком диапазоне, обычно от 0,1 до 10 м/с (от 0,3 до 33 футов/с), что превосходно подходит для применений с низким расходом, где другие счетчики могут не сработать.

Хотите узнать больше о решениях для измерения малых расходов? Нажмите здесь: малый расходомер.

---

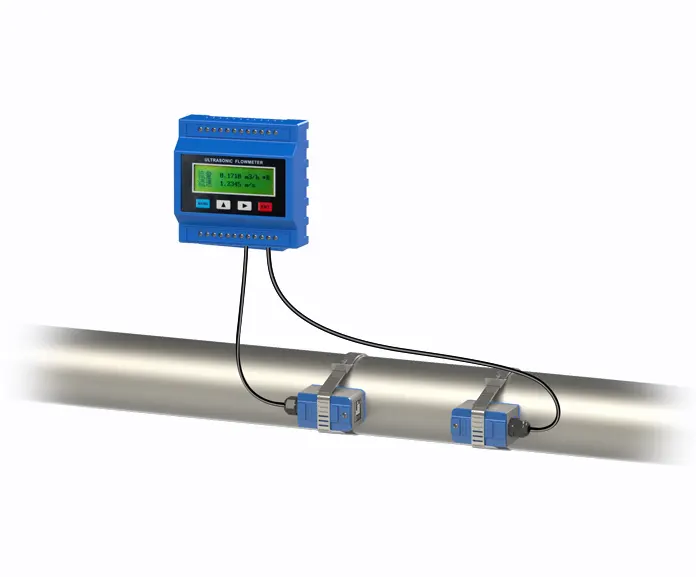

Ультразвуковой расходомер

Технические преимущества и области применения:

· Неинвазивное измерение: накладные датчики устанавливаются снаружи трубы, не вызывая падения давления и позволяя производить установку без остановки процесса. Это делает их идеальными для труб большого диаметра и систем с высоким расходом. Дополнительная техническая информация о неинвазивном измерении: Неинвазивный расходомер воды.

· Время прохождения сигнала: обеспечивает высокую точность, но лучше всего подходит для чистых жидкостей, поскольку частицы или пузырьки могут создавать помехи сигналу.

· Допплер: отлично подходит для измерения двухфазных потоков (жидкостей с взвешенными твердыми частицами или пузырьками), где измерители времени прохождения сигнала не справляются.

Типичный диапазон скоростей:

· Общие (жидкости и газы): Чрезвычайно универсальные, способные измерять скорости от очень низких до очень высоких, часто в диапазоне от 0,03 до 35 м/с (от 0,1 до 115 футов/с).

---

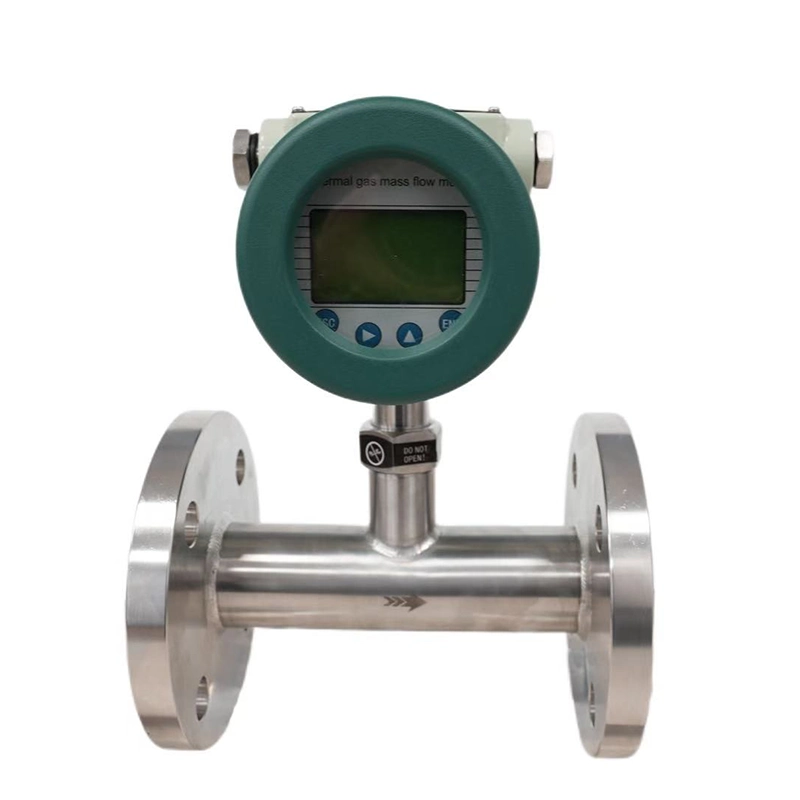

Тепловой массовый расходомер

Типы и области применения:

· Термоанемометр: это истинный измеритель скорости, известный своей чрезвычайно высокой частотной характеристикой и малым размером зонда. Он широко используется в исследованиях динамики жидкости для измерения мгновенной скорости в определённых точках поля потока.

· Тепловые массовые расходомеры: Большинство промышленных тепловых расходомеров спроектированы именно таким образом. Их выходной сигнал напрямую коррелирует с массовым расходом жидкости, а не с её объёмным расходом, что является ключевым отличием. Они исключительно хорошо подходят для измерения малых расходов газа.

Типичный диапазон скоростей (для промышленных газовых применений):

· Газы: отлично подходят для применений с низкой скоростью, в очень широком диапазоне, обычно от 0,1 до 120 м/с (от 0,3 до 400 футов/с).
