Расходомер топлива 3/8 дюйма — это прецизионный прибор для измерения расхода топлива, специально разработанный для измерения расхода топлива с малым диаметром. Цифра «3/8» в названии указывает на размер присоединительного отверстия расходомера, который эквивалентен диаметру трубы приблизительно 9,525 миллиметра (мм). Это означает, что существует высокая вероятность того, что диаметр трубопровода, соединяющего этот расходомер, также будет 3/8 дюйма. Этот компактный расходомер играет незаменимую роль в ситуациях, когда требуется точный контроль расхода топлива с малым диаметром.
Расходомер 3/8" означает, что порт подключения датчика расхода составляет 3/4" дюйма.
С технической точки зрения, расходомеры топлива 3/8 дюйма обычно используют высокоточные принципы измерения, такие как турбинный расходомер , шестерёнчатый расходомер или кориолисовы массовые расходомеры, для точного измерения и регистрации мгновенного и совокупного расхода топлива. Диапазон их измерений обычно составляет от 0,1 до 30 литров в минуту (в зависимости от модели), что делает их особенно подходящими для мониторинга топливных систем с малым расходом. Основными материалами этих расходомеров часто являются нержавеющая сталь, алюминиевый сплав или высокопрочные конструкционные пластики, что обеспечивает их долговечность и химическую совместимость с топливом.

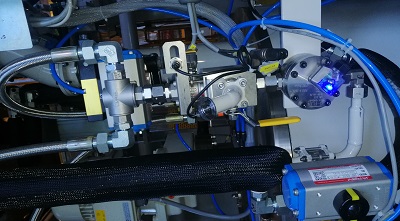

Расходомер 3/8 дюйма для контроля небольших топливных систем
Где используются расходомеры топлива 3/8"?
Расходомеры топлива 3/8" широко используются в различных отраслях промышленности благодаря малому диаметру и высоким точностным характеристикам.
1. Авиация: используется в топливных системах малых самолетов, беспилотных летательных аппаратов и вертолетов для контроля расхода топлива двигателями с целью обеспечения безопасности и экономичности полетов. В авиации надежность и точность расходомеров имеют решающее значение, и любая ошибка измерения может привести к серьезным ошибкам в расчетах расхода топлива.
2. Автомобильные испытания: используются при разработке двигателей и испытаниях производительности для точного измерения характеристик расхода топлива в системах впрыска. Автопроизводители и научно-исследовательские институты используют эти данные для оптимизации конструкции двигателей, повышения топливной экономичности и соответствия всё более строгим стандартам выбросов.
3. Промышленное оборудование для сжигания: контроль подачи топлива для небольших котлов, генераторных установок и промышленных систем отопления. Эти области применения требуют непрерывной и стабильной подачи топлива, а расходомеры помогают операторам поддерживать оптимальную эффективность сгорания.
Для небольших котлов может потребоваться расходомер топлива размером 3/8 дюйма.
4. Лабораторные исследования: предоставление точных данных о расходе в научно-исследовательских проектах, таких как тестирование эффективности топливных присадок и разработка новых двигателей. Расходомеры исследовательского уровня часто требуют более высокой точности и более сложных функций вывода данных.

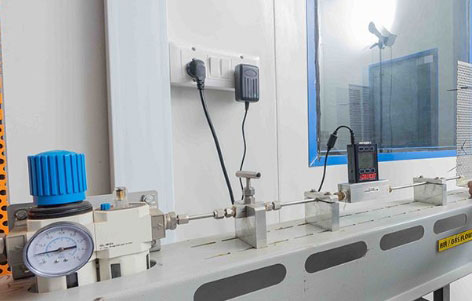

Расходомер 3/8 дюйма для лабораторных исследований
5. Вспомогательная энергетическая система судна: используется для контроля топлива вспомогательных двигателей на малых и больших судах, помогая оптимизировать расход топлива и навигационные планы.

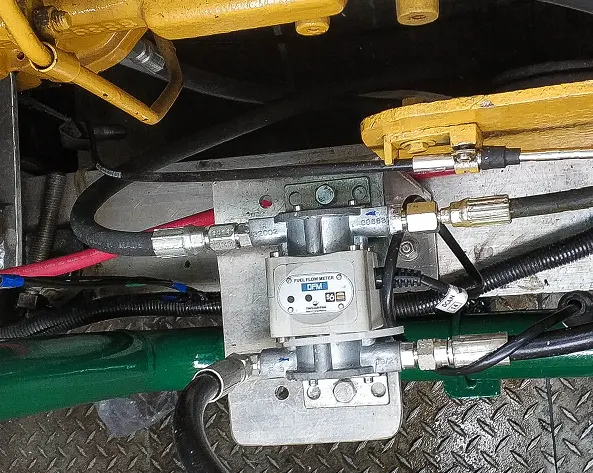

Малый расходомер 3/8 дюйма для измерения расхода судового топлива
Какие технические трудности возникают при измерении расхода топлива с малым расходом?
Измерение расхода топлива через отверстия малого диаметра сталкивается с рядом технических сложностей. Основная проблема — чувствительность, обусловленная крайне низкой интенсивностью движения. При диаметре 3/8 дюйма расход топлива может быть очень низким, например, всего 10 мл/мин или 50 см3, и традиционные методы измерения расхода, например, турбинные расходомеры или ротаметры с металлической трубкой , могут не обеспечивать точного обнаружения столь слабых сигналов. Для этого расходомеры должны обладать чрезвычайно высокой чувствительностью, способной различать небольшие изменения расхода, сохраняя при этом стабильность измерений.
Влияние изменений характеристик топлива нельзя игнорировать. Различные виды топлива (например, бензин, дизельное топливо, авиационный керосин и т. д.) имеют разные показатели вязкости, плотности и смазывающих свойств, которые меняются с температурой и напрямую влияют на точность измерений расходомеров. Высококачественный расходомер топлива диаметром 3/8 дюйма должен компенсировать эти изменения физических свойств и обеспечивать стабильные результаты измерений при использовании различных видов топлива.
Ограничения, связанные с условиями монтажа, усложнили применение расходомера. Системы малого диаметра, как правило, занимают мало места и требуют компактных конструкций расходомеров, исключающих чрезмерные потери давления при монтаже. Кроме того, факторы окружающей среды, такие как вибрация трубопровода и колебания температуры, оказывают более существенное влияние на измерение расхода в малых объемах, и для устранения этих эффектов требуется специальная конструкция.

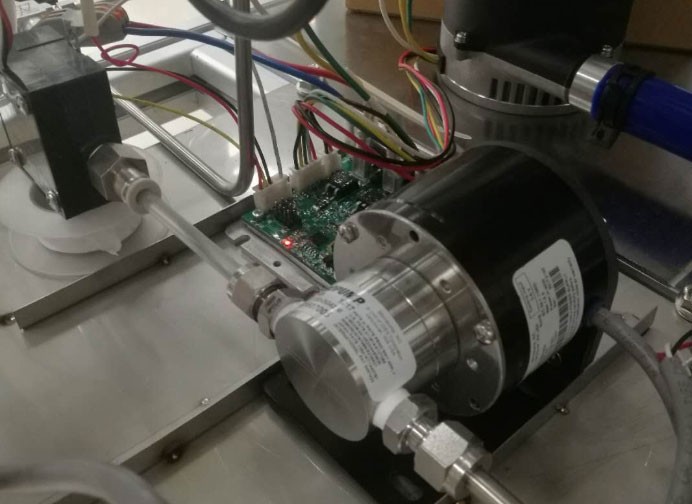

Системы малого диаметра имеют ограниченное пространство
Поддержание долгосрочной стабильности — ещё одна проблема при измерении малых расходов. Топливо может содержать мелкие частицы или примеси, которые со временем могут повлиять на механические компоненты или датчики расходомера. Качественный расходомер топлива диаметром 3/8 дюйма должен иметь функцию самоочистки или иметь конструкцию, исключающую загрязнение, для обеспечения долгосрочной надёжности.
Решение для расходомера топлива 3/8” от silverinstruments.com
Компания Silver Instruments разработала серию микрорасходомеров объёмного типа, предлагающих профессиональные решения для измерения малых расходов топлива, упомянутых выше. Эта серия расходомеров особенно подходит для применения в топливопроводах диаметром 3/8 дюйма и обладает рядом превосходных характеристик:
Основным преимуществом этого расходомера является его высокая точность измерений. Благодаря принципу прецизионного измерения расхода с овальными шестернями (вытеснительный расходомер), он обеспечивает точность показаний ±1% даже при крайне низких расходах, таких как 0,5 мл/мин (см3), что соответствует самым строгим требованиям к контролю расхода топлива. Диапазон его измерения составляет всего 0,1 литра в минуту, что полностью покрывает диапазон расхода типичной топливной системы 3/8 дюйма. Ниже приведен список диапазонов расхода наших малогабаритных вытеснительных расходомеров серии LC-M, которые он может измерять:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
Конструкция малогабаритного расходомера полностью учитывает особенности применения труб малого диаметра (3/8 дюйма). Компактный размер облегчает установку в условиях ограниченного пространства, а оптимизированная конструкция канала потока минимизирует потери давления, не влияя на нормальное рабочее давление в исходной топливной системе. Изделие предлагает различные варианты интерфейсов, которые легко интегрируются в существующие трубопроводные системы диаметром 3/8 дюйма, например, резьбовые, фланцевые и компрессионные.

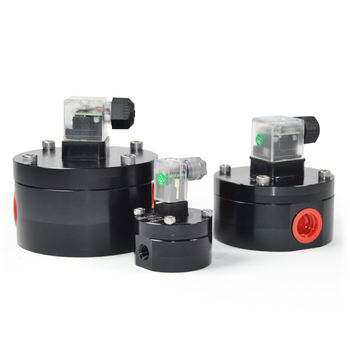

Компактная конструкция расходомера топлива 3/8 дюйма
Выбор материалов для датчиков расхода обусловлен профессиональными соображениями. Компоненты, контактирующие с топливом, изготовлены из нержавеющей стали или алюминия, а также специальных композитных материалов, что обеспечивает длительную коррозионную стойкость и размерную стабильность. Малогабаритный расходомер серии LC-M прошел строгие испытания на герметичность, исключающие риск утечки топлива, и соответствует стандартам промышленной безопасности.
Богатая и практичная функциональная конфигурация. Помимо базового измерения расхода, расходомер также может быть оснащен различными функциями, такими как управление партиями, MODBUS RS485, импульсный выход и аналоговый выходной сигнал, что позволяет удовлетворить потребности различных вариантов применения. Удобный интерфейс упрощает настройку параметров и считывание данных.

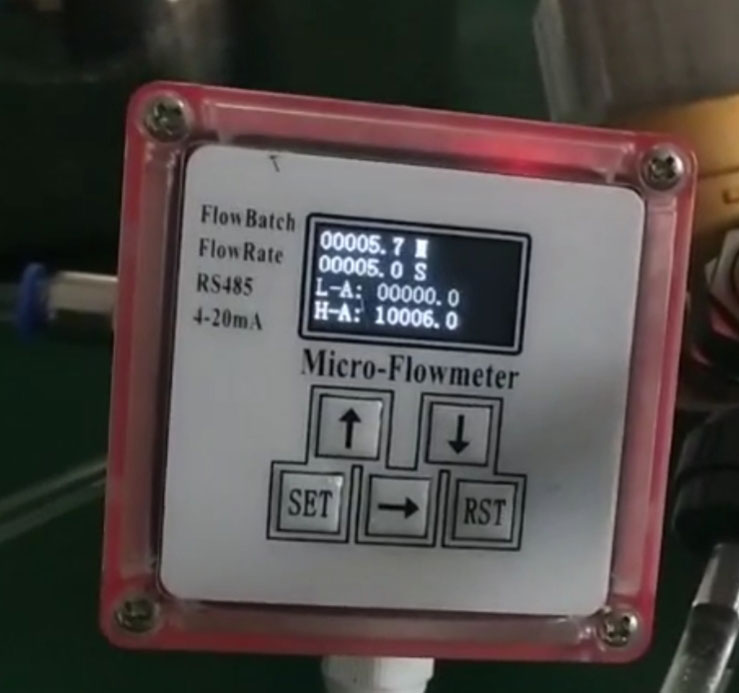

Вариант с удобным интерфейсом для расходомера топлива 3/4”
Как выбрать подходящий расходомер топлива 3/8”?
При выборе расходомера топлива 3/8" следует учитывать следующие ключевые факторы:
1. Соответствие диапазона расхода: убедитесь, что минимальный и максимальный расход выбранной модели соответствуют реальным требованиям применения, а идеальный рабочий расход должен находиться в диапазоне 20–80 % диапазона, а коэффициент регулирования для небольшого расходомера топлива составляет 10:1, то есть, если максимальный расход составляет 100 мл/мин, то минимальный расход, точность которого он может обеспечить, составляет 10 мл/мин.
2. Совместимость с типом топлива: убедитесь, что расходомер топлива 3/8" подходит для конкретного типа измеряемого топлива с учетом диапазона вязкости и химической совместимости.
3. Требования к уровню точности: выберите подходящий уровень точности в зависимости от важности применения. Лабораторные приложения обычно требуют более высокой точности, чем промышленный мониторинг. На сайте silverinstruments.com представлено несколько вариантов расходомеров топлива диаметром 3/8 дюйма, от кориолисовых до объёмных расходомеров, рассчитанных на разный бюджет.
4. Тип выходного сигнала: Мы поставляем цифровые расходомеры топлива, выберите аналоговый (4-20 мА/0-10 В) или импульсный выход PNP или NPN или цифровой коммуникационный интерфейс (MODBUS RS485 и т. д.) в соответствии с требованиями системы сбора данных.
Настройка MODBUS RTU для расходомера топлива 3/8 дюйма
5. Адаптация к окружающей среде: учитывайте температуру, влажность, вибрацию и другие условия рабочей среды и выбирайте продукцию с соответствующими уровнями защиты.
Правильная установка не менее важна для обеспечения точности измерений. Используйте надлежащие опоры для фиксации трубопровода, чтобы снизить воздействие вибрации. Регулярное техническое обслуживание включает проверку состояния фильтра, дрейфа нуля и калибровку точности, что может значительно продлить срок службы расходомера и обеспечить надёжность измерений.
В связи с постоянным повышением требований к топливной эффективности и ужесточением норм выбросов, технологии измерения расхода топлива малыми порциями будут продолжать развиваться. Расходомеры топлива 3/8 дюйма, являясь профессиональным инструментом в этой области, приобретут ещё большую значимость, предоставляя ключевые данные для оптимизации энергосбережения и точного управления в различных отраслях промышленности.
