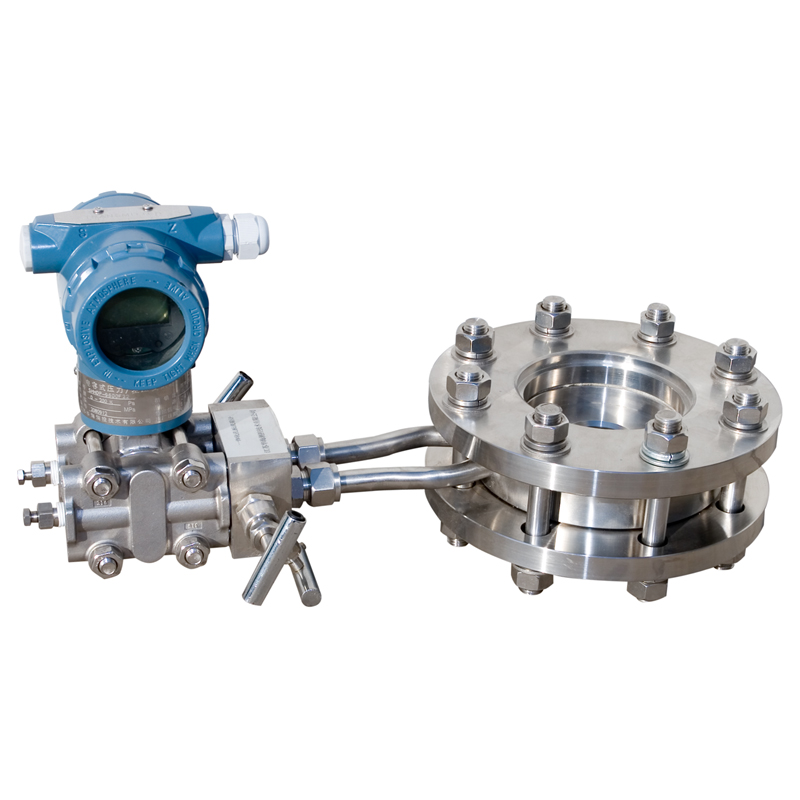

Расходомер с диафрагмой представляет собой устройство измерения перепада давления для измерения расхода. Его можно использовать с датчиками дифференциального давления для измерения различных жидкостей или газов в трубопроводе.
Расходомер с диафрагмой включает стандартную диафрагму кольцевой камеры, сопло и т. Д. Дросселирующее устройство с диафрагмой используется с датчиком дифференциального давления для измерения расхода жидкости, пара и газа. Расходомер дифференциального давления с диафрагмой широко используется в нефтяной, химической, металлургической, энергетической, легкой промышленности и других отраслях.

Как работает расходомер с диафрагмой?

Жидкость, заполненная трубопроводом, когда она течет через дроссельное устройство в трубопроводе, поток потока будет формировать локальное сжатие на дроссельной заслонке дроссельного устройства, тем самым увеличивая скорость потока и низкое статическое давление, поэтому оно создается до и после дроссельной заслонки. Падение давления, то есть перепад давления, чем больше расход, тем больше перепад давления, возникающий до и после дроссельной заслонки, поэтому расходомер с отверстием может измерять расход жидкости, измеряя перепад давления. Этот метод измерения расхода основан на законах сохранения энергии и непрерывности потока.
Некоторые производители расходомеров с диафрагмой разрабатывают многопараметрические расходомеры с диафрагмой, которые могут определять температуру, давление и перепад давления с помощью одного датчика расходомера для расчета расхода газа при стандартных условиях или расчета массового расхода пара.

Характеристики диафрагмы расходомера DP

• Простая структура и стабильная работа
• Длительный срок службы
• Расходомер с диафрагмой по низкой цене
• Расходомеры с диафрагмой имеют широкий спектр применения
• Доступны различные размеры: расходомер с диафрагмой 2 дюйма, 4 дюйма, 6 дюймов, 8 дюймов, 10 дюймов и т. Д.
• Высокая стабильность
• Диапазон уменьшения: 3: 1 ~ 4: 1
• Подходит для измерения таких сред, как пар, угольный газ и охлаждающая вода, доменный газ, сжатый воздух или грязные жидкости
• Может использоваться как высокотемпературный расходомер или расходомер высокого давления
