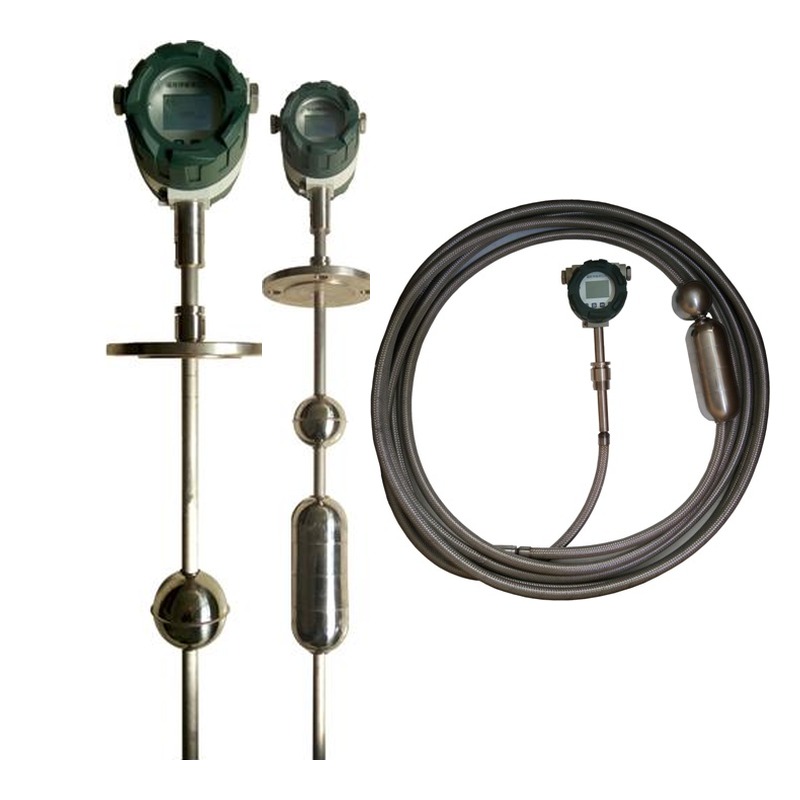

Магнитострикционный уровнемер — это контактный прибор для измерения уровня жидкости, который измеряет уровень жидкости путем синхронизации импульса между головкой датчика и магнитным поплавком. Он также известен как магнитострикционный датчик уровня или магнитострикционный уровнемер. Обладая точностью до миллиметра, это одна из самых точных технологий для измерения уровня в резервуарах. Серия CZ80 от Silver Automation Instruments измеряет уровень, границу раздела масло-вода и до 5 температурных точек с помощью одного датчика с точностью ±0,5 мм.
Полные технические характеристики, размеры и код заказа указаны в техническом паспорте.

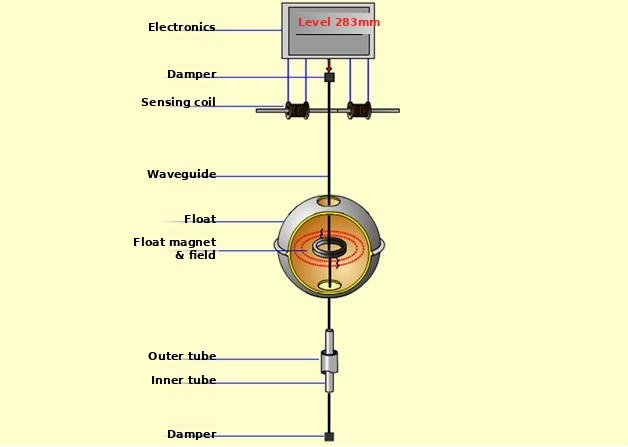

Внутри зонда из нержавеющей стали проходит специальный провод, называемый волноводом. Вокруг зонда расположен поплавок с постоянными магнитами, который просто скользит по поверхности жидкости.
Каждое измерение начинается с короткого импульса тока, посылаемого электроникой по волноводу. Когда импульс проходит мимо поплавка, его магнитное поле встречается с полем магнитов поплавка. Это слегка скручивает проволоку именно в этом месте и посылает небольшой импульс деформации обратно к головке, где его улавливает чувствительная катушка.
Вкратце, магнитострикционный датчик уровня измеряет уровень, синхронизируя обратный импульс. Импульс всегда распространяется с одинаковой скоростью, поэтому задержка напрямую преобразуется в положение поплавка, то есть в уровень жидкости.
Для измерения границы раздела фаз добавляется второй поплавок. Он тяжелее верхней жидкости, но легче нижней, поэтому оседает на границе, например, там, где масло находится на воде.

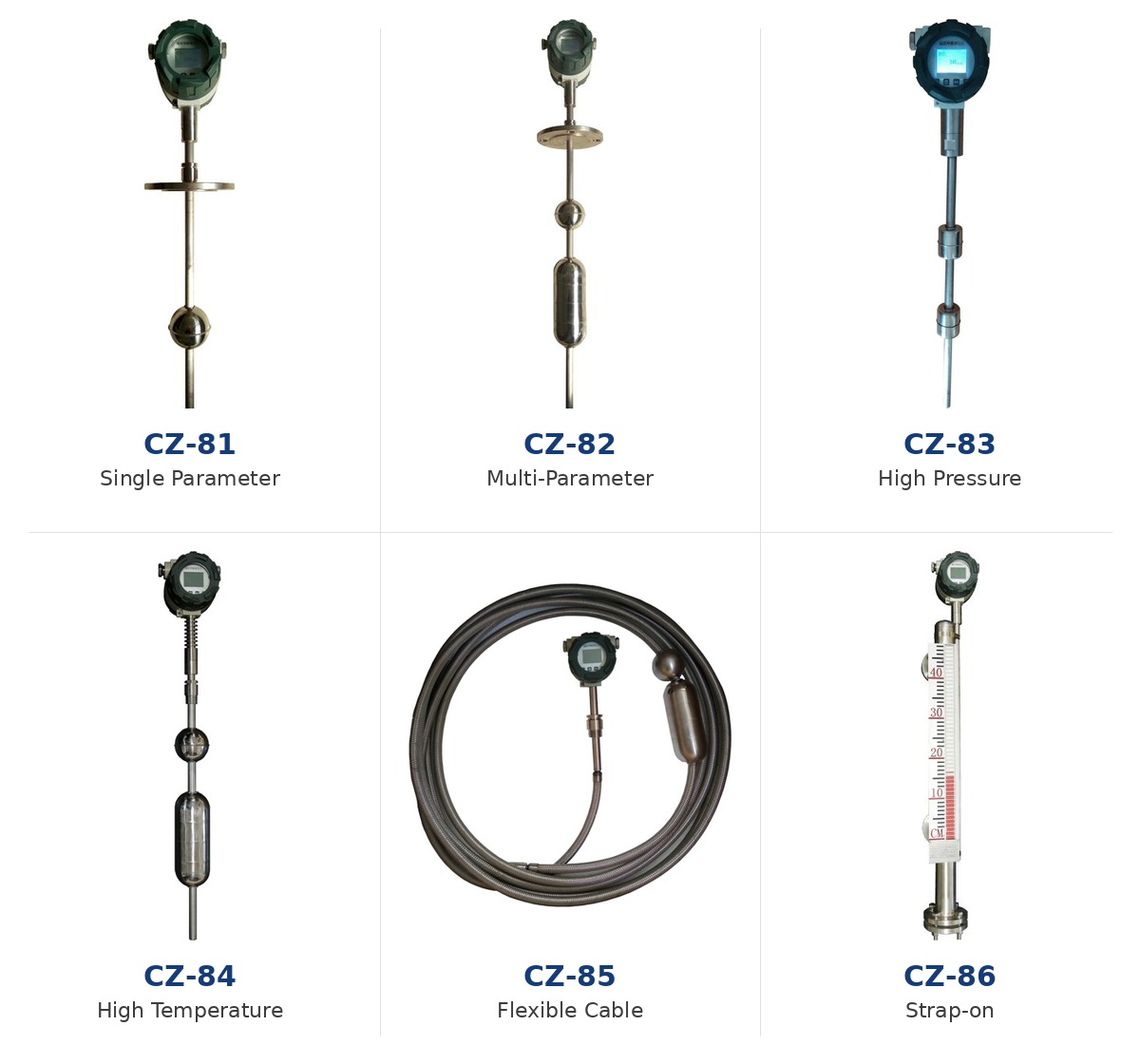

Какая модель подойдет, зависит от вашего резервуара. Магнитострикционный датчик уровня CZ80 выпускается в шести вариантах: для стандартных резервуаров, сосудов высокого давления, глубоких резервуаров и для модернизации уже находящихся в эксплуатации магнитных уровнемеров.
| Модель | Тип | Меры | Зонд | Лучше всего подходит для |
|---|---|---|---|---|
| CZ-81 | Один параметр | Уровень или интерфейс | Жесткий стержень | Небольшие и средние резервуары, бассейны, емкости для воды |
| CZ-82 | Многопараметрический | Уровень, интерфейс, температура от 1 до 5 точек | Жесткий стержень | Резервуары для хранения, требующие данных об объеме и температуре. |
| CZ-83 | Высокое давление | Уровень, интерфейс, температура от 1 до 5 точек | Жесткий стержень, титановый сплав, поплавок, изготовленный на заказ. | Сосуды высокого давления до 10 МПа |
| CZ-84 | Высокая температура | Уровень, интерфейс, температура от 1 до 5 точек | Жесткий стержень, нержавеющая сталь, поплавок на заказ. | Горячие технологические среды |
| CZ-85 | Гибкий кабель | RS-485: уровень, интерфейс, многоточечная температура. 4-20 мА: уровень или интерфейс. | Гибкий кабель длиной до 20 м. | Глубокие резервуары, нефтехранилища, подземные топливные баки |
| CZ-86 | Страпон | Уровень или интерфейс | Установлен снаружи магнитного уровнемера | Добавление удаленного сигнала 4-20 мА или RS-485 к существующему магнитному индикатору уровня |
Магнитострикционные, радарные и ультразвуковые уровнемеры обеспечивают непрерывное измерение уровня, но подходят для разных задач. Магнитострикционные уровнемеры выбираются для миллиметровой точности и измерения границы раздела фаз в чистых жидкостях. Радарные уровнемеры выбираются, когда среда липкая, кристаллизуется или содержит твердые частицы.
| Магнитострикционный | Радар | Ультразвуковой | |
|---|---|---|---|
| Метод измерения | Поплавок на зонде, синхронизация импульсов. | Микроволновая печь, бесконтактная. | Звуковая волна, бесконтактный метод |
| Типичная точность | ±0,5 мм | Диапазон миллиметров | Примерно 0,2% от размаха |
| Измерение интерфейса | Да, со вторым поплавком. | Ограниченное количество (только направленные волны) | Нет |
| Многоточечная температура | Да, от 1 до 5 баллов | Нет | Нет |
| Контакт со медиумом | Да | Нет | Нет |
| Лучше всего подходит для | Запасы топлива и химических веществ, граница раздела нефть-вода | Липкие, загрязненные или сильно нагревающиеся носители | Водоснабжение и водоотведение, открытые резервуары |
Магнитострикционные уровнемеры используются везде, где важна точная инвентаризация или чистота показаний интерфейса:
Магнитострикционный уровнемер Silver Automation Instruments CZ80 измеряет уровень с точностью до ±0,5 мм, а также температуру на границе раздела фаз и до пяти температурных точек с помощью одного датчика. Он подходит для использования на топливных складах, в хранилищах химических веществ и технологических емкостях, в том числе во взрывоопасных зонах. Отправьте нам информацию о вашем резервуаре, и наши инженеры подберут подходящую модель и длину датчика.
