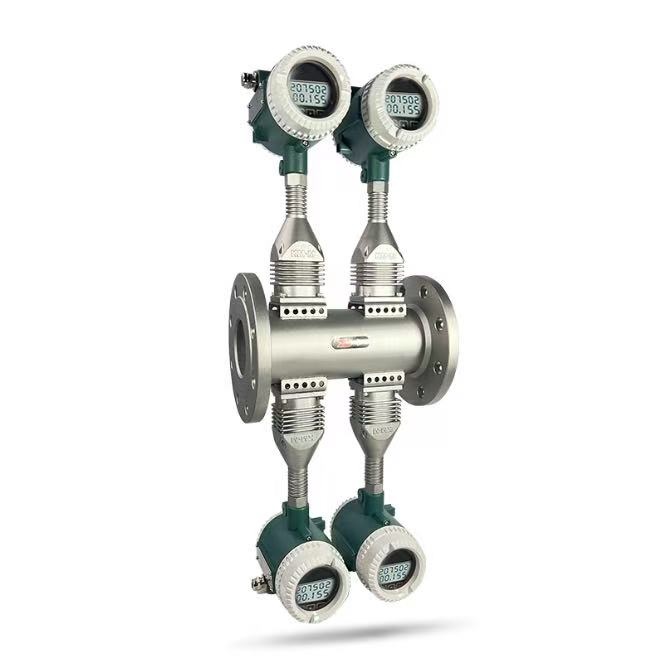

Вихревые расходомеры серии STLU-G
Related Products
Кориолисовый массовый расходомер
Кориолисовы расходомеры для измерения расхода патоки, сиропа, суспензии, глюкозы, пара. Купите китайский расходомер Кориолиса по низкой цене у Silver Instruments.
Надежный газовый расходомер для измерения расхода природного газа, сжиженного нефтяного газа, биогаза. Запрос цены на газовый расходомер TUF с EVC напрямую от китайского производителя.
Новое поколение изолированных и сейсмостойких индуктивных вихревых расходомеров является ведущей вехой в истории вихревых расходомеров. Корпус расходомера имеет интегральную конструкцию, которая является прочной, без уплотнительных деталей, установочных винтов или утечек, что обеспечивает безопасность и надежность. Он оснащен изоляцией и позволяет производить замену датчика на месте без остановки потока. Датчик обладает превосходной сейсмостойкостью, а также высокой производительностью при высоком давлении и высокой температуре. Преобразователь оснащен усовершенствованными электронными схемами сканирования и обработки спектра сигнала, что дополнительно оптимизирует сейсмостойкость. Он обеспечивает точное измерение, широкий диапазон, низкий минимальный расход, безопасность, надежность, низкие эксплуатационные расходы и минимальную потерю давления. Этот продукт имеет широкий спектр применения и стал по-настоящему «универсальным расходомером». Изолированный и сейсмостойкий индуктивный вихревой расходомер, несомненно, понравится проектировщикам, спецификаторам и широкому кругу пользователей.
Индуктивный вихревой расходомер — это объемный расходомер, работающий по принципу вихревой дорожки Кармана. Внутри корпуса расходомера находится треугольная призма, называемая телом обтекания. Когда жидкость протекает мимо тела обтекания, по обе стороны тела обтекания образуются зоны низкого давления, создавая регулярные вихри попеременно с каждой стороны, известные как вихри Кармана. Как показано на рисунке 1.1, вихри асимметрично расположены ниже по потоку от тела обтекания. Скорость потока и объемный расход вихревого расходомера прямо пропорциональны частоте вихрей. Он в основном используется для измерения расхода промышленных трубопроводных жидкостей, таких как газы и пары. Он имеет небольшой размер, широкий диапазон измерений, высокую точность и практически не зависит от таких параметров, как плотность жидкости, давление, температура и вязкость при измерении объемного расхода. Он не имеет движущихся механических частей, что обеспечивает высокую надежность и низкие требования к техническому обслуживанию. Параметры прибора могут оставаться стабильными в течение длительного времени.
Учитывая: частоту вихрей f, среднюю скорость жидкости V, ширину обтекаемого тела d, внутренний диаметр расходомера D, соотношение можно вывести следующим образом:
- f = St * V / [(1-1,25*d/D)*d]
- Где:
- f: Частота вихря
- V: Скорость потока жидкости
- d: Ширина тела блефа
- D: Внутренний диаметр расходомера
- St: Число Струхаля

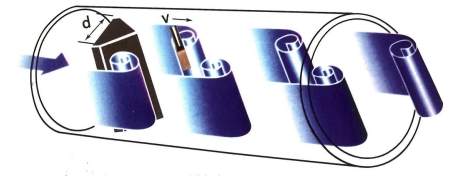

- Принципиальная схема принципа работы вихревого расходомера Кармана
Process fluids |
Liquids, Gas and Steam. |
|||||||
Saturated steam can be regarded as single-phase fluid when its dryness |
||||||||
Process |
Standard: -40~+250°C~350°C |
Extended:>+350°C~500°C |
||||||
Pressure rating |
Standard:≤2.5MPa~4.0Mpa |
Extended:>4.0MPa~45MPa |
||||||
Accuracy |
Liquid: |
±0.5% |
±1.0% |
±1.5% |
|
|||
Gas: |
±0.5% |
±1.0% |
±1.5% |
±2.5% |
||||
Turndown |
Standard:8:1~20:1 |
Extended:≥30:1 |
||||||
Reynolds number |
Standard:2x10⁴~7x106 |
Extended:1x104~7x106 |
||||||
Flow velocity |
Liquid:0.21~7.6m/s Gas/steam standard velocity range:2~76m/s, extended <1.98m/s |
|||||||
Resistance factor |
Full pipe type:Cd ≤2.4 |
|||||||
Permitted max. vibration acceleration |
0.5g-1.5g |
|||||||
Straight pipe length |
Upstream straight pipe length ≥ 20D Downstream straight pipe length ≥ 5D |
|||||||
Pressure loss |
△P=1.29*ρ*V2 ρ:density (kg/m3),V:velocity(m/s) |
|||||||
Minimum upstream pressure (liquids) |
Pmin≥2.7*ΔP+1.3*P0 P0: liquid vapor pressure at operating conditions (Pa) |
|||||||
Protection rating |
Standard: IP65 |
Extended: IP68 |
||||||
Ex mark |
Intrinsically safe type: Ex ia IIC T1~T4 Ga |
|||||||
Ambient conditions |
Ambient temperature |
-40~+55°C non-explosion-protected areas |
||||||
-20~+55°C explosion-protected areas |
||||||||
Relative humidity |
non-condensing |
|||||||
Atmospheric pressure |
86~106kPa |
|||||||
Power supply |
Pulse: 12VDC~+24VDC Current:+24VDC 4-20mA Battery: 3.6V |
|||||||
Power |
<1w |
|||||||
Output signals |
Frequency/pulse output: 2~3,000Hz low level ≤1V high level ≥5V |
|||||||
2 wires, 4~20mA output: For exploration-protected type, load resistance ≤300Ω For non-exploration-protected type, load resistance ≤500Ω |
||||||||
Display |
Flow rate, volume flow, flow unit, flow percentage, etc. |
|||||||
Communication protocol |
HART、Modbus RTU(RS485) |
|||||||
Electrical Conduit |
M20*1.5 (F) |
|||||||
1/2”-14 NPT (F) |
||||||||
Body & bluff body |
Standard Material:304 SS |
|||||||
Mark |
|
|||||||
STLU |
Silver Automation Instruments Vortex Flow meter |
|||||||
Code |
Working Principle |
|||||||
G |
Isolated type Karman Vortices Flowmeter |
|||||||
Code |
Process Connection |
|||||||
1 |
Flanged(DN50~DN300) |
|||||||
2 |
Wafer type (DN15~DN300) |
|||||||
3 |
Fixed Inserted |
|||||||
4 |
Adjustable Inserted (without Ball Valve) |
|||||||
5 |
Adjustable Inserted (with Ball Valve) |
|||||||
6 |
Tri-clamp |
|||||||
7 |
Thread ( please specify thread standard) |
|||||||
Code |
Measured Fluid |
|||||||
2 |
Liquid |
|||||||
3 |
Gas |
|||||||
4 |
Steam |
|||||||
Code |
Nominal Diameter |
|||||||
015 |
15mm |
05 |
50mm |
15 |
150mm |
|||
020 |
20mm |
06 |
65mm |
20 |
200mm |
|||
02 |
25mm |
08 |
80mm |
25 |
250mm |
|||
03 |
32mm |
10 |
100mm |
30 |
300mm |
|||
04 |
40mm |
12 |
125mm |
Others |
Inserted ≥250mm |
|||
Code |
Indicator |
|||||||
D |
With Digital Indicator |
|||||||
N |
No Indicator ( 3 wire, pulse frequency output) |
|||||||
Code |
Power Supply |
|||||||
1 |
24V DC |
|||||||
2 |
3.6V Lithium Battery |
|||||||
Code |
Output Signal |
|||||||
0 |
No output |
|||||||
1 |
Pulse Output |
|||||||
2 |
Two Wire :4~20mA DC |
|||||||
4 |
Hart Protocol |
|||||||
5 |
RS-485 (Modbus) |
|||||||
Code |
Fluid Temperature |
|||||||
1 |
Standard -40~250°C |
|||||||
3 |
High Temperature Type :+100~+350°C |
|||||||
4 |
High Temperature Type :+350~+500°C |
|||||||
2 |
Specify |
|||||||
Code |
Pressure Rating |
|||||||
Code |
Standard |
Code |
Standard |
Code |
Standard |
|||
G0 |
GB 1.0Mpa |
D0 |
DIN PN10 |
A1 |
ANSI Class 150 |
|||
G1 |
GB 1.6Mpa |
D1 |
DIN PN16 |
A2 |
ANSI Class 300 |
|||
G2 |
GB 2.5 Mpa |
D2 |
DIN PN25 |
A3 |
ANSI Class 600 |
|||
G3 |
GB 4.0 Mpa |
D3 |
DIN PN40 |
S |
Special |
|||
Code |
Explosion Proof |
|||||||
N |
Non |
|||||||
d |
Flameproof |
|||||||
i |
Intrinsically Safe |
|||||||
Code |
Flow Meter Construction |
|||||||
0 |
Compact display |
|||||||
1 |
Remote display ,specify cable length |
|||||||
Code |
Protection Level |
|||||||
0 |
IP65 |
|||||||
1 |
IP67 |
|||||||
2 |
IP68 |
|||||||
Code |
Compensation |
|||||||
B0 |
Non compensation |
|||||||
|
