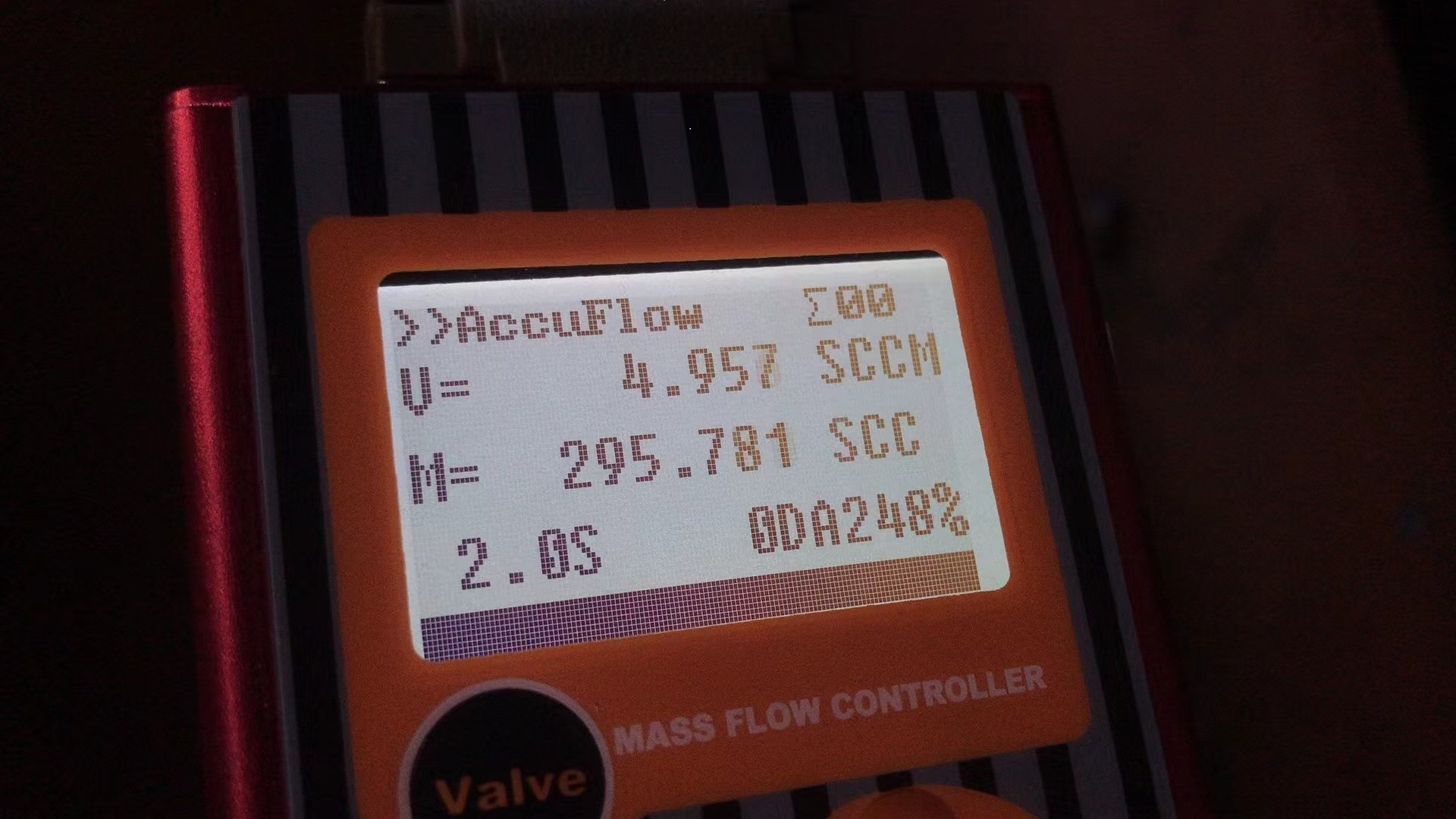

Расходомер SCCM — это прецизионный прибор, используемый для измерения очень малых скоростей потока газа или воздуха, обычно выражаемых в SCCM (стандартных кубических сантиметрах в минуту), например, 2 SCCM, 10 SCCM или 20 SCCM. мл/мин Термин «стандартный» означает, что расход газа измеряется при определенных условиях температуры и давления, часто 0°C и 1 атм, что позволяет получать согласованные и сопоставимые показания в различных областях применения. Более подробную информацию о стандартных и фактических условиях газа см. в этой статье: [м³/ч против Нм³/ч против См³/ч: Полное руководство по единицам измерения расхода газа] .
В отличие от типичных промышленных расходомеры газа Расходомеры SCCM, предназначенные для измерения микрорасходов газа в больших объемах (с единицами измерения расхода, такими как миллионы кубических футов в сутки, галлоны в минуту или м³/ч), разработаны для работы с микрорасходами газа. Они широко используются в отраслях, где точный контроль газа имеет решающее значение, например, в производстве полупроводников, лабораторных исследованиях, производстве медицинских изделий, обнаружении утечек газа и аналитическом приборостроении. Даже малейшее изменение потока газа может существенно повлиять на качество процесса и выход продукции в этих областях.
Расходомеры SCCM могут быть основаны на различных принципах измерения. Два наиболее распространенных типа — это термомассовые расходомеры и расходомеры дифференциального давления.

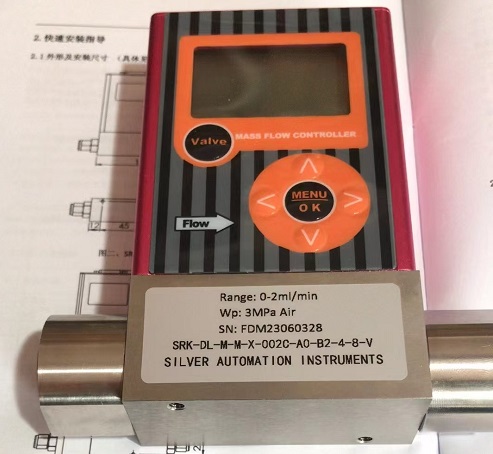

Микротермомассовый расходомер измеряет поток газа на основе теплопередачи. Внутри датчика небольшой нагреватель нагревает часть газового потока, а датчики температуры отслеживают скорость отвода тепла газом. Чем быстрее движется газ, тем больше тепла отводится.
Поскольку этот метод основан на тепловых свойствах газа, он измеряет массовый расход напрямую — без необходимости компенсации температуры или давления. Это делает его идеальным для применений, где состав газа и условия эксплуатации стабильны.

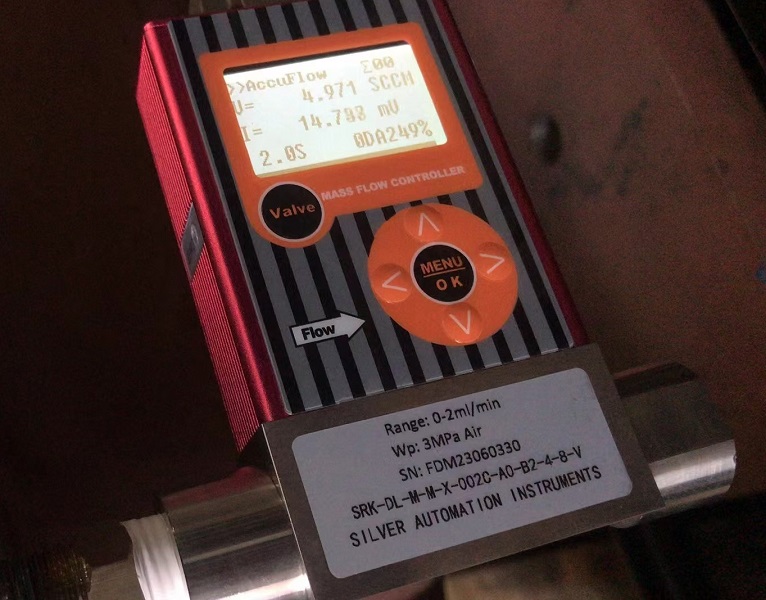

Микротермические расходомеры с единицами измерения расхода в мл/мин особенно подходят для низкого давления. измерение расхода газа при малом расходе , обеспечивая высокую точность, отличную воспроизводимость и быстрое время отклика.

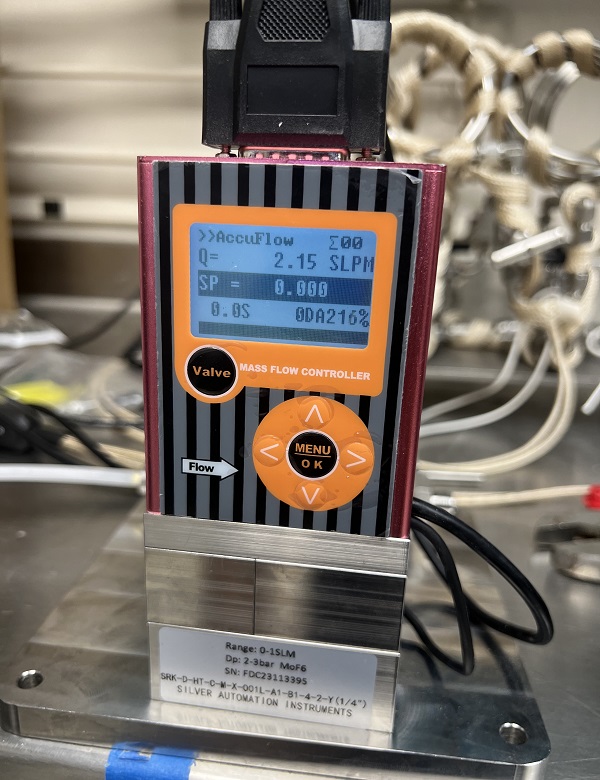

Другой распространенный подход — использование расходомера с дифференциальным давлением (ДД). Он работает за счет размещения сужения (например, диафрагмы или элемента ламинарного потока) в газовом тракте. Когда газ проходит через сужение, он создает перепад давления, пропорциональный скорости потока.
Измеряя эту разницу давлений и зная плотность газа, система может рассчитать объемный или массовый расход. Для измерения микрорасхода в установках SCCM элемент дифференциального давления должен быть тщательно спроектирован для создания измеримой разницы давлений даже при очень низких расходах.
Счетчики SCCM на основе DP известны своей надежной работой и совместимостью с различными газами, но для поддержания высокой точности им обычно требуется коррекция температуры и давления.
Расходомеры SCCM являются незаменимыми инструментами в любом процессе, требующем точного контроля газа. Типичные области применения включают:
Используется для контроля газов-носителей, газов для осаждения и систем плазменного травления. Точность SCCM обеспечивает стабильное производство пластин и неизменно высокое качество.
В научно-исследовательских лабораториях ученые используют расходомеры SCCM для газовой хроматографии, спектроскопии и изучения кинетики реакций, где требуется точное дозирование газа.
Они регулируют подачу газа в ферментеры, биореакторы или стерилизационные камеры, поддерживая оптимальные условия для роста или реакции.
Расходомеры SCCM помогают контролировать отбор проб воздуха, системы калибровки газов и анализ выбросов, обеспечивая корректное измерение следовых газов.
В таких областях применения, как респираторная терапия, анестезия и системы смешивания газов, контроль уровня SCCM обеспечивает безопасность пациента и точность работы оборудования.
Расходомеры SCCM должны обеспечивать исключительную точность, часто в пределах ±1% от показания или лучше. Чувствительность и стабильность нуля также имеют решающее значение — даже незначительный дрейф может привести к существенным ошибкам при длительной эксплуатации.

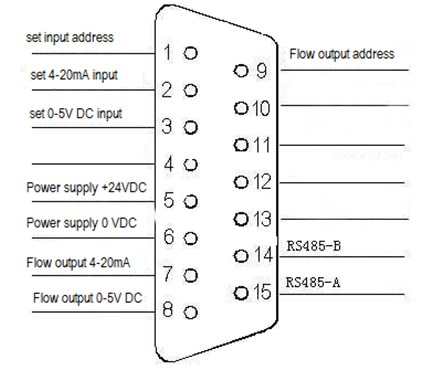

В автоматизированных производственных системах расходомеры SCCM часто интегрируются с выходами 4-20 мА, интерфейсом RS485 MODBUS или цифровыми дисплеями. Это позволяет осуществлять мониторинг в реальном времени, регистрацию данных и управление с обратной связью, обеспечивая поддержание расхода газа в пределах жестких технических требований.
Некоторые усовершенствованные модели позволяют пользователям устанавливать фиксированную плотность газа для преобразования объемного расхода в массовый (например, кг/ч или фунт/мин). Однако, если плотность газа изменяется из-за колебаний давления или температуры, показания могут стать неточными. По этой причине для критически важных микропоточных приложений предпочтительнее использовать термомассовые расходомеры, которые по своей природе измеряют массовый расход.
При выборе расходомера SCCM инженерам следует учитывать несколько факторов:
Диапазон расхода – Прибор должен охватывать желаемый диапазон расхода (например, 0–10 SCCM, 0–500 SCCM) с достаточной точностью.
Тип газа – Некоторые счетчики предназначены для конкретного газа, в то время как другие могут быть откалиброваны для нескольких газов.
Условия эксплуатации – давление, температура и влажность могут влиять на производительность.
Выходной сигнал – выберите аналоговый (4–20 мА) или цифровой (MODBUS, RS485 или USB) в зависимости от вашей системы управления. Дополнительная информация о настройке RUT MODBUS для расходомера SCCM. Микрорасходомер газа SCCM MODBUS RTU
Установка и время отклика – В микропотоковых приложениях часто требуются быстрое реагирование и компактные размеры.
1. Установка фильтров
Для обеспечения точного измерения и защиты расходомера газ должен быть чистым и свободным от пыли, жидкостей и масла. При необходимости установите подходящий фильтр. При подключении баллона с источником жидкости к выходному отверстию расходомера рекомендуется установить обратный клапан на выходе, чтобы предотвратить обратный поток, который может повредить расходомер.
2. Работа с коррозионными газами
Каналы расходомеров изготавливаются из коррозионностойких материалов, таких как нержавеющая сталь SUS 316L (00Cr17Ni14Mo2), нержавеющая сталь SUS 417J1 (00Cr30Mo2) и фторкаучук. Эти расходомеры могут работать с умеренно коррозионными газами и органическими растворителями при условии, что система пользователя чистая, имеет низкий уровень утечек и надлежащим образом обслуживается. Для специальных коррозионных газов все уплотнительные материалы должны быть соответствующим образом подобраны. При оформлении заказа всегда указывайте тип газа.
3. Место установки
Хотя рекомендуется устанавливать контроллер на ровной поверхности, устройство не очень чувствительно к ориентации и может быть установлено в различных положениях. Если при установке расходомера под не горизонтальным углом возникает смещение нуля, нулевую точку можно скорректировать после установки.
4. Уплотнение клапана
Внутренний клапан регулятора расхода функционирует как регулирующий клапан, а не как запорный. Для обеспечения безопасности эксплуатации пользователям следует устанавливать отдельные запорные клапаны как на входе, так и на выходе, особенно при работе с коррозионными газами. После длительной эксплуатации нормальным считается уровень утечки клапана в пределах 2% от полной шкалы (FS). Если утечка превышает этот показатель, требуется техническое обслуживание.
5. Калибровка и преобразование газов.
Расходомеры обычно калибруются с использованием азота (N₂). Для применений, требующих калибровки с другими газами, это следует указать при заказе. Пользователи могут преобразовывать показания для разных газов, используя коэффициент пересчета, приведенный в приложении, для обеспечения точности измерений. Приложение: Коэффициент пересчета расхода газа. Коэффициент пересчета. .
Расходомер SCCM играет жизненно важную роль в современных отраслях промышленности, где требуется точный контроль потока газа. Будь то нанесение тонких пленок на полупроводники, проведение чувствительных химических исследований или точная дозировка газа в медицинском оборудовании, эти приборы обеспечивают стабильность, эффективность и качество.
Понимая принципы их работы — особенно типы, основанные на тепловой инерции и перепаде давления, — пользователи могут выбрать наиболее подходящий расходомер SCCM для своего процесса. В любом применении, где важны даже самые незначительные потоки газа, точный расходомер SCCM — это не просто инструмент, а сердце системы точного управления газом.
Ниже представлено видео, демонстрирующее принцип работы нашего расходомера SCCM:
