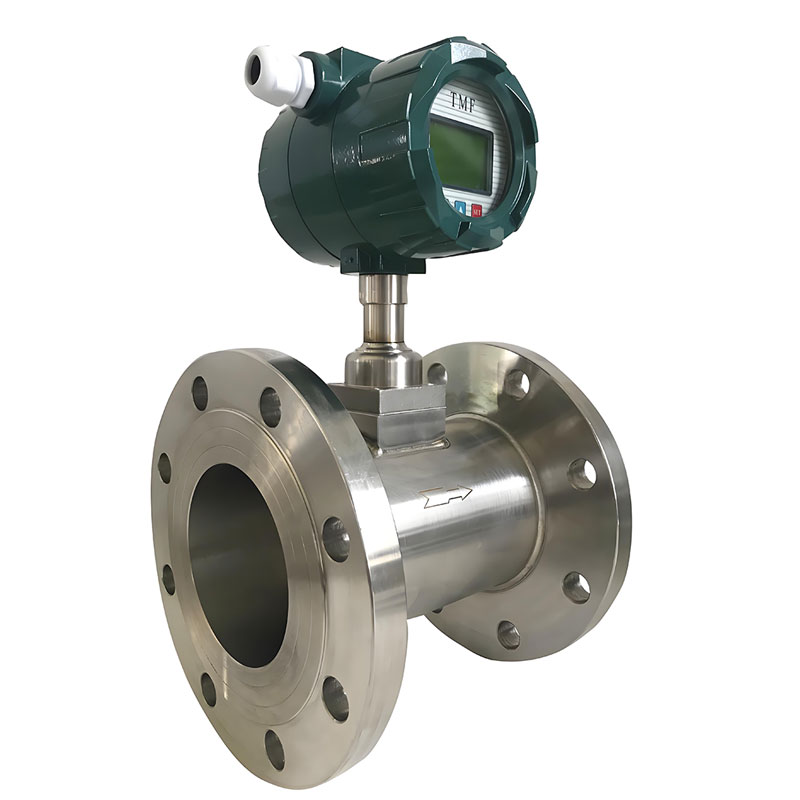

8-дюймовый расходомер сжатого воздуха

Что такое 8-дюймовый расходомер сжатого воздуха?

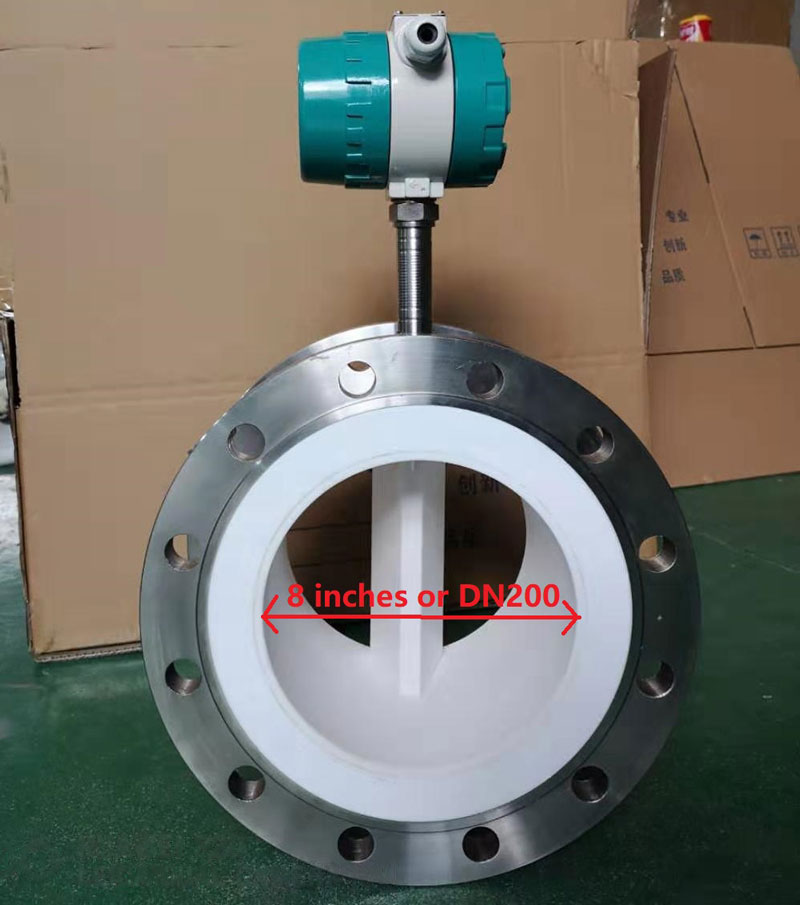

8-дюймовый расходомер сжатого воздуха

8-дюймовый расходомер сжатого воздуха — это измерительный прибор с внутренним диаметром DN200 (приблизительно 200 миллиметров или 8 дюймов), специально разработанный для контроля и измерения мгновенного и суммарного расхода сжатого воздуха, обычно в трубопроводах диаметром 8 дюймов. Являясь важным измерительным оборудованием для воздуха, соединяющим основной трубопровод, он может использоваться на промышленных объектах с высоким давлением и большим расходом воздуха, обеспечивая ключевую основу для управления энергопотреблением, учета затрат и оптимизации системы за счет точных данных измерений. Этот тип датчика расхода воздуха с циферблатом диаметром 200 мм обычно устанавливается непосредственно на основном трубопроводе, а результаты его измерений напрямую влияют на оценку энергопотребления и анализ эффективности оборудования на заводе.

Важность и применение 8-дюймового расходомера сжатого воздуха

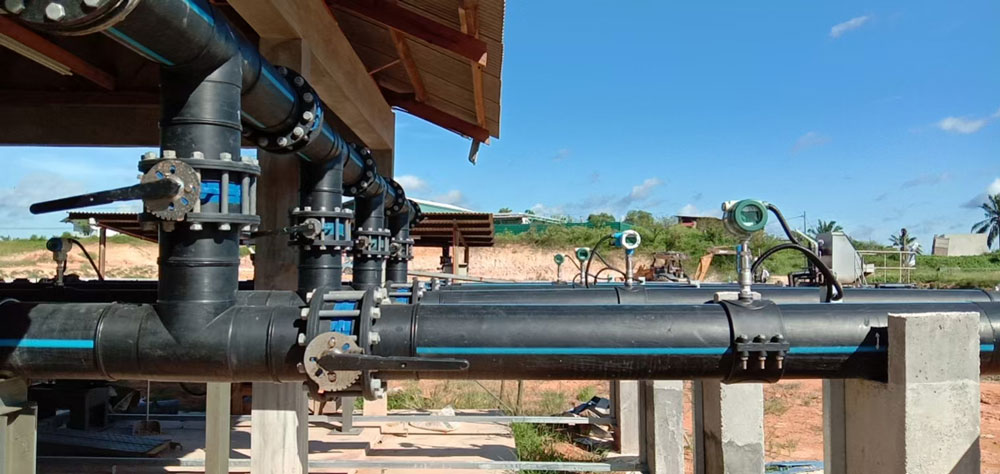

Широкое применение промышленных 8-дюймовых расходомеров сжатого воздуха.

Во многих промышленных системах заводов сжатый воздух является распространенным источником энергии и технологической средой, и его потребление составляет значительную долю энергопотребления предприятия. Важность 8-дюймового расходомера в качестве основного измерительного устройства трубопровода заключается в следующем:

• Контроль затрат на электроэнергию: Точное измерение общего объема потребленного сжатого воздуха, поддержка энергетического аудита и распределение затрат.
• Система мониторинга утечек : выявление утечек в трубопроводах по аномальным колебаниям потока для снижения потерь энергии.
• Управление эффективностью оборудования: обеспечивает основу данных для управления группой воздушных компрессоров и связи между ними.
• Обеспечение безопасности технологического процесса: Гарантировать стабильную подачу газа для критически важных звеньев технологического процесса, таких как распыление и пневматическая транспортировка.

Типичные области применения 8-дюймового расходомера сжатого воздуха

- Основной газопровод для таких отраслей промышленности, как автомобилестроение, металлургия и химическая промышленность.

- Полное измерение объема поступающего газа в централизованную систему газоснабжения в индустриальном парке.

- Выпускной магистральный трубопровод и сеть ответвлений распределительных трубопроводов компрессорной станции.

-Сценарии поставок газа, требующие расчетов по сделкам или независимого учета со стороны соответствующих ведомств.

Основные типы 8-дюймовых расходомеров сжатого воздуха

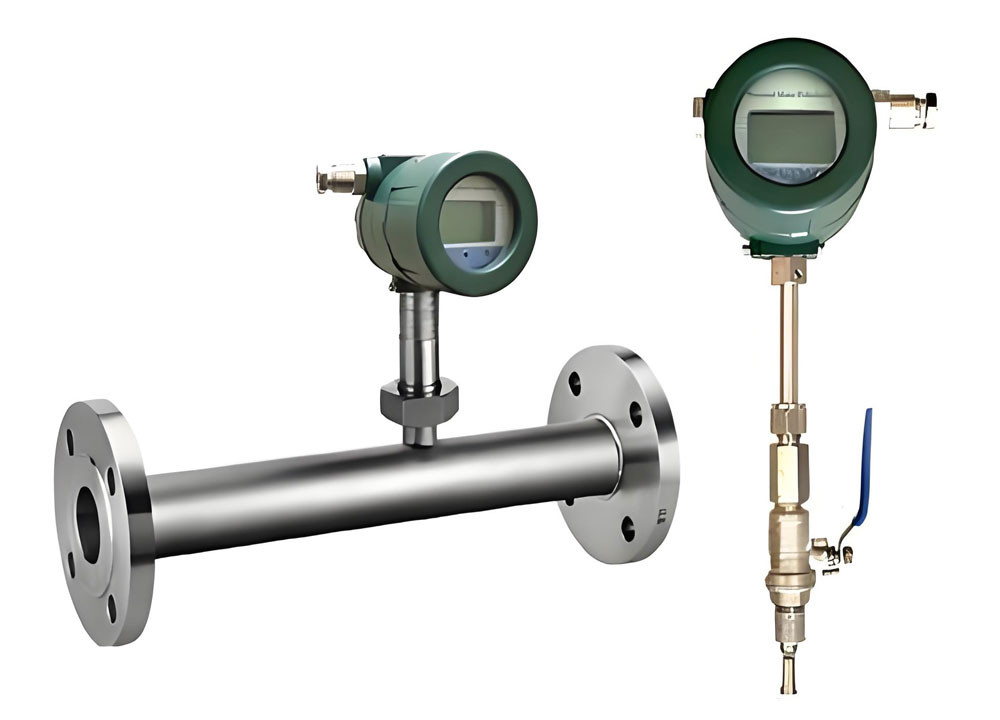

Встраиваемый и погружной расходомер сжатого воздуха диаметром 8 дюймов, тепломассового типа.

# 8-дюймовый терморасходомер газа для сжатого воздуха

Терморасходомер основан на принципе теплообмена при прохождении жидкости через термодатчик, непосредственно измеряя массовый расход газа без компенсации температуры и давления, что особенно подходит для труб большого диаметра и условий низкого расхода.

• Тип фланцевого соединения: устанавливается непосредственно между фланцами трубопровода, обеспечивает высокую точность измерения (до ± 1 %) и чрезвычайно низкие потери давления, подходит для долговременного стабильного измерения параметров магистральных трубопроводов.
• Встраиваемый расходомер сжатого воздуха диаметром 8 дюймов: устанавливается через отверстия в трубопроводе, обычно с патрубками диаметром 3/4 дюйма. Значительно дешевле по сравнению с фланцевыми расходомерами DN200, но при этом сохраняет ту же точность, что и фланцевые (около ± 1,5%).

8-дюймовый вихревой расходомер для сжатого воздуха

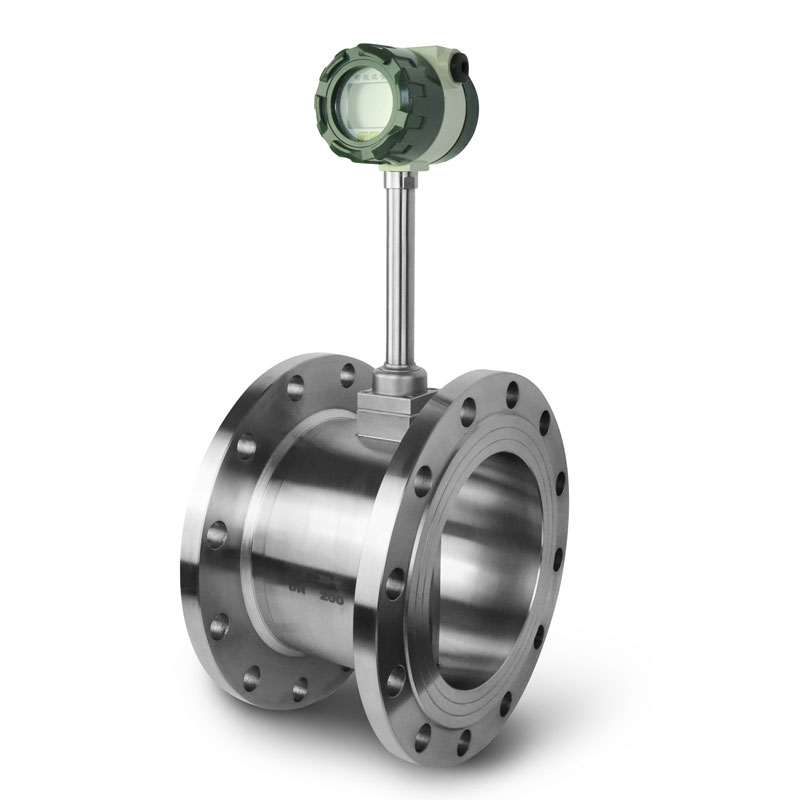

Вихревой расходомер № 8 для сжатого воздуха

Вихревой расходомер вычисляет объемный расход, определяя частоту вихрей, возникающих при прохождении воздуха через тупой предмет. В сочетании со встроенными датчиками температуры и давления для компенсации показаний расхода воздуха в реальном времени он может выдавать точные данные о расходе сжатого воздуха в стандартных условиях.

• -Характеристики: Прочная конструкция, высокая устойчивость к давлению, подходит для систем сжатого воздуха с большими колебаниями или высоким номинальным давлением.
• -Применимость: Подходит для ситуаций с частыми изменениями давления и чувствительностью к стоимости; точность после компенсации может достигать ± 1,5%.
• - Вихревой расходомер имеет встроенные датчики температуры и давления, которые позволяют отображать температуру, давление, рабочий расход и информацию о нормальном потоке сжатого воздуха на одном дисплее.

Технические характеристики 8-дюймового расходомера сжатого воздуха

Какова цена 8-дюймового расходомера сжатого воздуха?

Разница в цене 8-дюймовых расходомеров существенна и определяется главным образом следующими факторами:

- Бренд и качество : Цены на продукцию ведущих международных брендов (таких как Emerson и Siemens) обычно варьируются от 4000 до 10000 долларов США; цена надежного китайского 8-дюймового расходомера сжатого воздуха (https://www.silverinstruments.com/product/flow-measurement/) составляет приблизительно от 1000 до 3000 долларов США. Обращайтесь в silverinstruments.com, чтобы приобрести недорогой 8-дюймовый расходомер сжатого воздуха.

- Принцип измерения : Терморасходомеры, как правило, на 30-50% дороже вихревых расходомеров из-за сложности используемой технологии.

Функциональная конфигурация : Дополнительные функции, такие как компенсация температуры и давления, протоколы связи (например, Modbus, HART), взрывозащищенная сертификация (газовый расходомер ATEX) и сертификаты высокоточной калибровки от сторонней калибровочной мастерской, увеличат цену.

- Способ установки : Фланцевое соединение дороже, чем вставной 8-дюймовый датчик расхода воздуха, но обеспечивает лучшую долговременную стабильность.

Как правильно выбрать 8-дюймовый расходомер сжатого воздуха ?

Рекомендуемая стратегия выбора: всесторонне учитывать требования к точности, бюджетные ограничения и долгосрочные затраты на техническое обслуживание. Для ключевых узлов в управлении энергопотреблением рекомендуется выбирать высокоточные терморезисторные или компенсированные вихревые расходомеры; для общих сценариев мониторинга можно выбирать вихревые расходомеры отечественного производства, отличающиеся высокой экономической эффективностью.

Благодаря разумному выбору и применению, 8-дюймовый расходомер сжатого воздуха является не только промышленным измерительным инструментом, но и важной технической поддержкой для предприятий в достижении более эффективного управления энергопотреблением и содействии устойчивому развитию.
