Расходомер подачи сжатого воздуха

Встраиваемый расходомер для измерения сжатого воздуха: удобное и экономичное решение.

При установке расходомера в систему сжатого воздуха многие первым делом пытаются вырезать участок трубопровода и установить линейный расходомер с фланцевым или винтовым соединением. Но в последние годы все больше предприятий начинают использовать встраиваемые расходомеры, особенно для измерения расхода сжатого воздуха. Почему так происходит?

Почему клиенты хотят приобрести врезной расходомер для сжатого воздуха?

Клиенты предпочитают использовать встраиваемые расходомеры для сжатого воздуха из-за простоты установки.

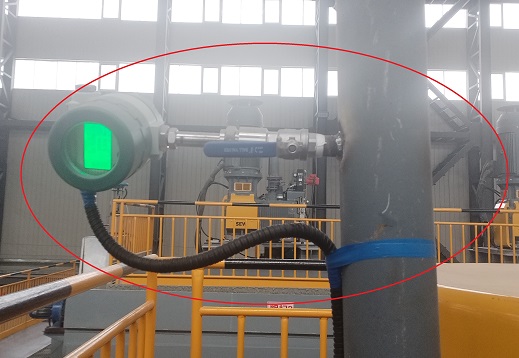

Характерной особенностью систем сжатого воздуха является то, что трубопроводы часто уже проложены, и остановить производство невозможно. Если трубопровод разрезать и заново сварить только для установки датчика расхода сжатого воздуха, потери от остановки производства будут намного выше, чем стоимость расходомера. Самое большое преимущество встраиваемых расходомеров заключается в том, что их можно устанавливать в режиме реального времени — просверлив отверстие в трубопроводе и вставив зонд, можно затянуть винт и использовать устройство, не влияя на производство. Особенно подходят для проектов реконструкции или для объектов со старыми трубопроводами, где не решаются на существенные изменения.

Почему люди предпочитают встраиваемые расходомеры воздуха линейным датчикам?

Первый вариант — дешевый, что позволяет сэкономить не только на стоимости самого датчика расхода воздуха, но и на значительных затратах на монтаж. Не нужно резать трубы, соединять фланцы, использовать краны — два рабочих справятся за полдня.
Вторая особенность – низкие потери давления, всего один датчик и практически полное отсутствие препятствий для ветра, что делает его особенно подходящим для систем сжатого воздуха, которые и без того испытывают нехватку воздуха.
Третий фактор — гибкость. Если сегодня установить трубу, а завтра провести реконструкцию системы, её всё равно можно будет использовать, сняв и заменив трубу.
Пожалуйста, обрати внимание:
Однако не все трубопроводы подходят для встраиваемых расходомеров воздуха, например, трубы диаметром 1/2", 3/4" и 1" не могут использоваться для расходомеров с разъемным креплением. Если выбран встраиваемый терморасходомер, можно использовать трубы диаметром 2 дюйма и более, например, трубопроводы для сжатого воздуха диаметром 3 или 4 дюйма; если выбран вихревой расходомер, то встраиваемый вихревой зонд можно использовать только для больших участков труб диаметром 6 дюймов и более.

Два широко используемых расходомера для сжатого воздуха.

В настоящее время существует два основных метода измерения сжатого воздуха:

Встраиваемый термомассовый расходомер:

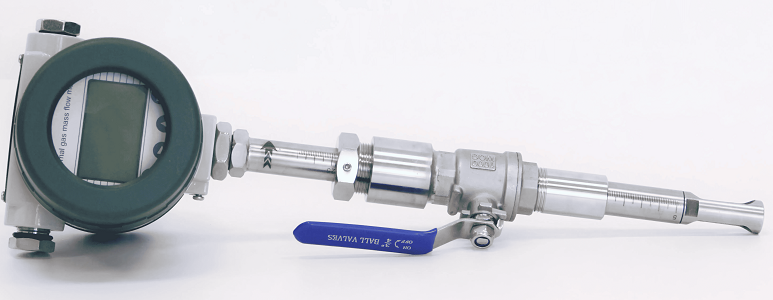

Встраиваемый термомассовый расходомер

Термомассовый расходомер рассчитывает расход путем нагрева и измерения температуры с помощью датчика. Его преимуществом является широкий диапазон измерений, позволяющий точно измерять расход при слабом и сильном ветре, а также устойчивость датчика к вибрации, что делает его подходящим для ситуаций с нестабильным потоком воздуха на выходе из компрессорной станции. Недостатком является чувствительность к пыли и масляным пятнам, а также склонность датчика к загрязнению, если задняя часть компрессора не обработана должным образом. Хорошая новость заключается в том, что встраиваемые и линейные термомассовые расходомеры обладают одинаковой точностью.

Вихревой расходомер с вставкой:

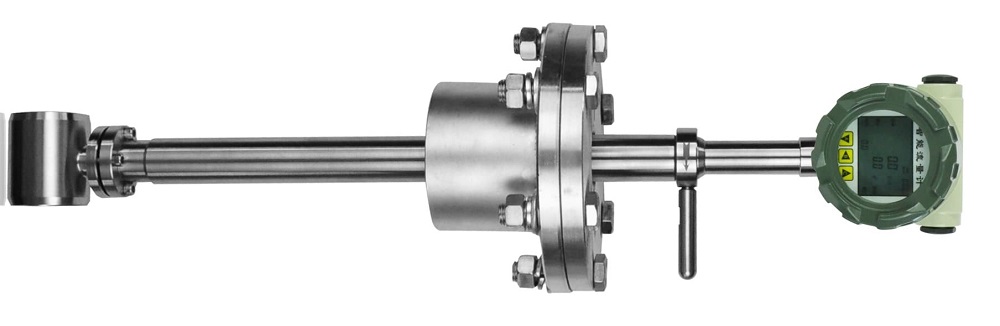

Встраиваемый вихревой расходомер

Расход рассчитывается на основе частоты вихревого потока за датчиком. Он прочный и устойчивый к загрязнениям, на него практически не влияют масляные пятна и водяной пар. Его цена обычно на один уровень ниже, чем у традиционных тепловых насосов. Но есть опасения по поводу вибрации. Если воздушный компрессор сильно вибрирует или трубопровод сильно вибрирует, показания могут резко меняться. Диапазон измерения также уже, чем у тепловых насосов, и он хорошо измеряет при сильном ветре, но может «заглушать» показания при слабом ветре. Однако вихревой расходомер встраиваемого типа имеет более низкую точность, чем вихревой расходомер линейного типа.

Какова цена встраиваемого расходомера сжатого воздуха?

Цена соответствует качеству. Китайский вихревой расходомер можно приобрести примерно за 1000–2000 долларов США в зависимости от материала, диаметра воздуховода и функциональности расходомера.

Стоимость встраиваемых термомассовых расходомеров начинается от 900 долларов.

В целом, в системах сжатого воздуха, за исключением совершенно новых трубопроводов или экономически эффективных проектов, погружные расходомеры сжатого воздуха часто являются более практичным выбором. Это как стетоскоп для «врача-трубопроводчика», позволяющий диагностировать проблемы в системе без хирургического вмешательства. Для большинства заводов этого достаточно, это просто в использовании и не вызывает никаких проблем.
