Рекомендации по выбору расходомера

На рынке доступно несколько типов расходомеров, каждый из которых работает по разным технологиям. Поэтому при выборе расходомеров необходимо знать плюсы и минусы каждого типа.
В настоящее время от фирм требуется проявлять активность в вопросах корпоративной ответственности и экологической устойчивости, а также внимательно следить за уровнем выбросов парниковых газов (ПГ). Они должны соблюдать правила, уделяя особое внимание своим активам, человеческим ресурсам и воздействию на окружающую среду. Кроме того, передача ответственности - еще один ключевой фактор, который требует лучшего финансового мониторинга дорогостоящих продуктов и услуг, - это рост цен на энергию.

Общие приложения для измерения расхода

В настоящее время на заводах и в промышленности от людей требуется, чтобы они принимали быстрые и качественные решения на основе собранных и проанализированных данных. Большинство заводов полагаются на правильное измерение своих потоков, чтобы это произошло. Есть две общие проблемы при измерении расхода: стоимость и точность. Для достижения наилучших результатов правильный расходомер используется для правильного применения, так что эффективность работы достигается при оптимальных затратах для компании.
Популярные приборы для измерения расхода
Хотя расходомеры являются лучшими инструментами для контроля, мониторинга и измерения потока технологической жидкости, компании должны быть осторожны при выборе технологии.

Расходомер Кориолиса

В расходомерах Кориолиса используется принцип сдвига по фазе, частоте или амплитуде жидкости, проходящей через вибрирующую трубку. Встроенная плата ПК принимает входной сигнал, а выходной сигнал пропорционален массовому расходу жидкости. В этом отличие от массовых тепловых расходомеров, где выходной сигнал зависит от физических свойств жидкости.
Эти датчики массового расходомера могут точно измерять массу жидкости в диапазоне высоких температур. Их можно использовать для непроводящих вязких жидкостей из-за открытой конструкции, которая обеспечивает беспрепятственный поток. Эти массовые расходомеры не требуют особого обслуживания, поскольку в них нет движущихся частей. Единственным недостатком является то, что эти расходомеры Кориолиса дороги и сложнее, а потому считаются громоздкими.

Электромагнитный расходомер

Эти магнитные расходомеры работают по принципу закона электромагнитной индукции Фарадея. Это означает, что когда проводник проходит через магнитное поле, создается напряжение. В этом случае технологическая жидкость является проводящей, а магнитное поле создается находящимися под напряжением катушками, установленными на внешней стороне трубы. Произведенное напряжение прямо пропорционально скорости потока.
Расход любой токопроводящей технологической жидкости можно измерить магметрами. Его преимуществами являются минимальный перепад давления, высокий диапазон изменения, отличная точность и повторяемость. Кроме того, на магнитные расходомеры не влияют вязкость жидкости, изменение температуры и давления, если они правильно откалиброваны и не имеют движущихся частей, препятствующих потоку жидкости. Однако они могут быть тяжелыми и довольно дорогими, особенно больших размеров, и иметь тенденцию к загрязнению. Однако производство расходомеров в настоящее время разрабатывает магнитные расходомеры вставного типа, которые значительно сокращают затраты на установку.

Расходомер прямого вытеснения (PD)

Эти расходомеры разделяют жидкость на фиксированные приращения и измеряют скорость потока, суммируя отдельные показания. Поток технологической жидкости приводит к вращению рабочего колеса, и счетчики, прикрепленные к этому рабочему колесу, измеряют вращение, чтобы записать объемные измерения общего потока. Эти измерители очень точны и имеют одни из самых высоких значений диапазона изменения. Не требуя прямых труб и одной или двух движущихся частей, измерители частичного разряда не требуют особого обслуживания. Единственный минус в том, что они могут использовать только чистые жидкости и могут быть громоздкими при установке.

Тепловой массовый расходомер

Нагреваемый сенсорный элемент, расположенный вдали от пути потока, позволяет технологической жидкости проводить тепло в этих измерителях. Количество проводимого тепла прямо пропорционально скорости потока. Эти расходомеры с тепловой дисперсией имеют компенсатор температуры, анализатор потока и формирователь сигнала, обеспечивающий линейный выходной сигнал. Тепловые расходомеры обычно имеют низкую стоимость и работают с чистыми газами с удельной теплоемкостью. Они также используются для газов низкого давления и низкой плотности, которые не подходят для расходомеров Кориолиса. Недостатком этих расходомеров газа является не очень высокая точность, хотя в последних разработках эта проблема в значительной степени решена.

Расходомер турбинный

Свободно подвешенный ротор в этих расходомерах вращается, когда жидкость встречает его лопасти. Результирующая скорость вращения прямо пропорциональна скорости потока жидкости и фиксируется датчиком в качестве импульсных сигналов. Этот сигнал обрабатывается датчиком потока для определения конечного расхода.
В этих расходомерах используется проверенный временем принцип, они отличаются высокой точностью, большим диапазоном изменения и воспроизводимостью. Сигналы частоты пульса имеют высокое разрешение и измеряют объемную скорость потока. Однако они могут использоваться только для чистых жидкостей и требуют регулярной калибровки и обслуживания.

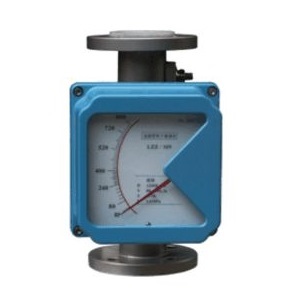

Расходомер переменной площади

Эти расходомеры с логическим измерением состоят из двух частей - сужающейся измерительной трубки и поплавка внутри трубки. Баланс восходящего потока жидкости и веса груза определяют его положение. Это положение является линейной функцией потока. Показания можно снимать через прозрачные пластиковые или стеклянные трубки.
Эти расходомеры просты, универсальны, надежны и дешевы. Они должны быть установлены вертикально и откалиброваны для измерения сжатых газов и жидкостей с высокой вязкостью. У них более низкий диапазон изменения и точность.

Вихревой расходомер

Эти расходомеры с вихревыми потоками работают на эффекте Кармана. Жидкость, проходящая мимо обтекаемого тела (структура с плоским широким фронтом, идущим в поток), порождает чередующиеся вихри, и скорость потока прямо пропорциональна частоте вихрей. Скорость потока равна произведению площади трубы и скорости потока.
Эти вихревые расходомеры не имеют движущихся частей и поэтому не требуют особого обслуживания. Они могут измерять только чистые жидкости и могут иметь перепады давления, когда путь потока затруднен.

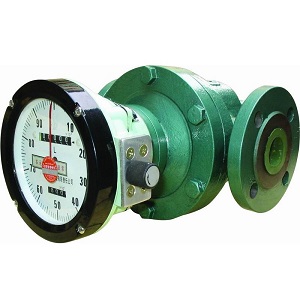

Расходомер с овальной шестерней

Эти линейные объемные расходомеры используют функцию измерителя частичного разряда, заключающуюся в том, что жидкость входит через порт и проходит через камеру. Жидкость заставляет внутренние шестерни в камере вращаться, а затем вытекает из выпускного отверстия. Вращающиеся шестерни перемещают определенное количество жидкости и проходят через герконовый переключатель, который производит импульсы. Эти импульсы улавливаются микропроцессором, который вызывает изменение светодиодного дисплея.
Новейшие конструкции расходомера измеряют реальный объем и имеют широкий диапазон расхода с низким перепадом давления и высокой вязкостью, поэтому могут использоваться в качестве расходомера с высокой вязкостью. Эти объемные расходомеры легко устанавливаются и являются точными при калибровке даже в условиях высоких температур, едких и вязких веществ.
