3) Расходомеры скорости

Эти расходомеры измеряют скорость потока жидкости для определения объемного расхода. Их чувствительность снижается, если число Рейнольдса для определенной жидкости превышает 10 000. К таким расходомерам относятся лопастные, турбинные, вихревые, ультразвуковые и электромагнитные расходомеры .

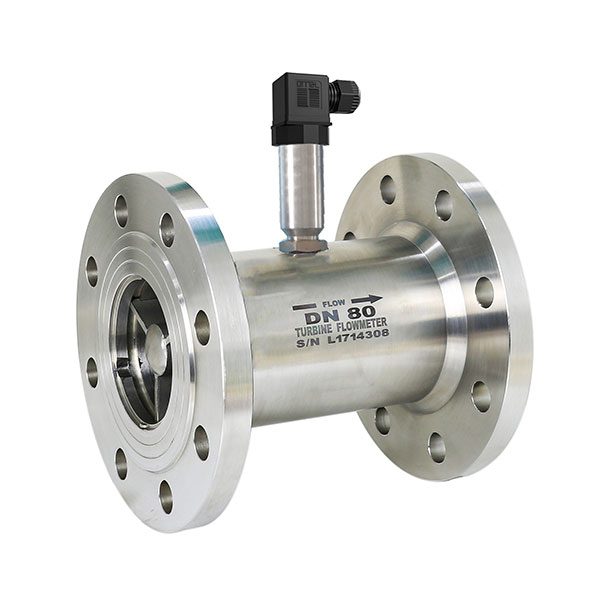

Расходомер скоростного типа - Турбинный расходомер

Турбинный расходомер использует жидкость для вращения турбины, а её скорость пропорциональна расходу. Вращающаяся лопатка пересекает катушку магнитной индукции, генерируя импульсный сигнал, который преобразуется для определения расхода.

Преимущество:
✅ Высокая точность (± 0,5%), широкий диапазон соотношения (10:1)
✅ Быстрый отклик (на уровне миллисекунд), подходит для пульсирующего потока
✅ Компактная конструкция с минимальными потерями давления
✅ Расходомер с низкой себестоимостью

Недостатки:
Подшипники подвержены износу (требуют регулярного технического обслуживания).
× Высокие требования к чистоте среды (твердые частицы могут заклинить лезвия)
× В значительной степени зависит от вязкости (снижение точности измерения жидкостей с высокой вязностью)

Типичные области применения:
 Нефтехимическая промышленность: Измерение объемов торговли готовой нефтью и сжиженным газом, дизельным топливом, керосином.
 Водоподготовка: мониторинг водопроводной воды с высоким расходом, чистой воды, питьевой воды.
 Энергетика: учет потребления на станциях регулирования давления природного газа
 Медицина: Контроль чистоты жидкого наполнителя.
 Применимые сценарии: чистая среда с низкой вязкостью (<10 сП), стабильной текучестью; Запрещено для жидкостей, содержащих примеси и коррозионные вещества.

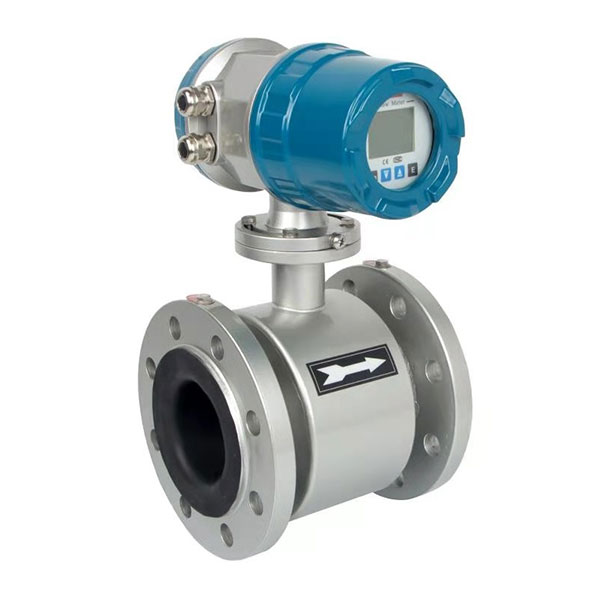

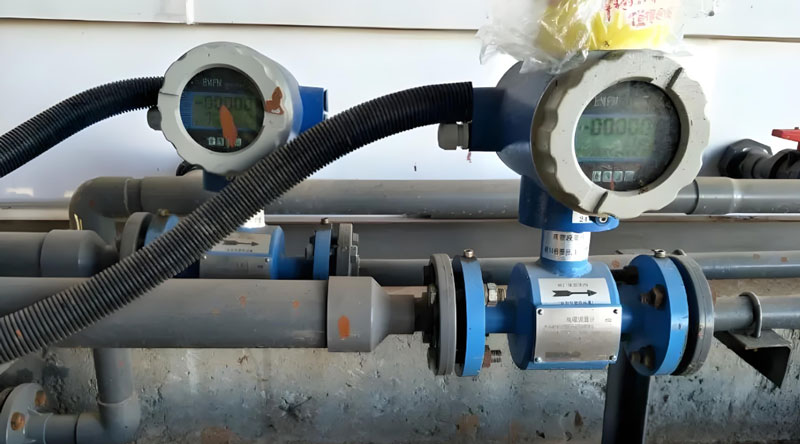

Расходомер магнитного типа с измерением скорости потока

Принцип работы электромагнитного расходомера : на основе закона электромагнитной индукции Фарадея проводящая жидкость пересекает линию магнитной индукции, генерируя индуцированную электродвижущую силу (E=BDv), которая пропорциональна расходу, а расход рассчитывается с помощью электродного измерения.

Преимущество:
✅ Компонент, обеспечивающий беспрепятственный поток: нулевые потери давления, подходит для коррозионных жидкостей/жидкостей, содержащих частицы, таких как HCl, H2SO3, раствор NaOH, суспензии, сточные воды.
✅ Высокая точность (± 0,5%), широкий диапазон соотношения (20:1)
✅ Двунаправленное измерение, высокая устойчивость к давлению (до 40 МПа)

Недостатки:
X. Измерять можно только проводящие жидкости (проводимость > 5 мкСм/см), измерение масла и органических жидкостей невозможно.
Пузырьки X влияют на точность.
X Невозможно измерить расход газа и расход пара.

Типичные области применения:
 Водоподготовка: учет сточных вод/неочищенной воды
 Химическая промышленность: мониторинг транспортировки кислот/щелочей/шламов
 Продукты питания: Напитки/Молочные продукты
 Металлургия: контроль текучести суспензии

Расходомер вихревого типа

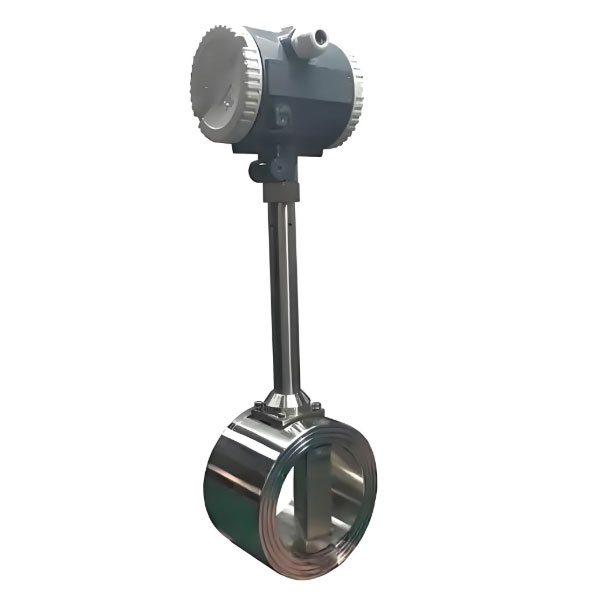

Принцип работы вихревого расходомера : Когда жидкость протекает через сопротивляющуюся жидкость (вихревой генератор), с обеих сторон попеременно генерируются регулярные вихри (вихревая дорожка Кармана). Частота вихрей пропорциональна скорости потока, а расход рассчитывается путем измерения частоты с помощью датчика.

Преимущества
✅ Отсутствие движущихся частей: износостойкость, низкие затраты на техническое обслуживание
✅ Широкий спектр применения: измерение газов, жидкостей и паров.
✅ Широкий диапазон передаточного отношения (10:1), высокая термостойкость (менее 450°C)

Недостатки
Низкая скорость потока с низкой точностью (должна быть >0,5 м/с)
Чувствительность к вибрации X (требуется установка виброгасящих кронштейнов)
Высокие требования к прямому участку трубы (сначала 20D, затем 5D)

Типичное применение
 Учёт пара: Паропроводы котлов/промышленных трубопроводов (насыщенный/перегретый пар)
 Энергетика: Расчеты по сделкам с природным газом и сжатым воздухом
 Химическая промышленность: мониторинг потока растворителей/сжиженных газов
 Отопление: Измерение параметров системы циркуляции горячей воды

---

4) Расходомеры

Эти расходомеры лучше всего использовать в процессах, связанных с массой, поскольку они измеряют силу, возникающую при ускорении массы. В частности, сила определяется как движение массы за единицу времени, а не как объем за единицу времени. К подтипам расходомеров относятся термодисперсионные расходомеры и кориолисовые расходомеры. Наиболее распространенные области применения этих расходомеров связаны с химической и газовой промышленностью. Другие области применения включают энергетику, горнодобывающую промышленность, фармацевтику и очистку сточных вод.

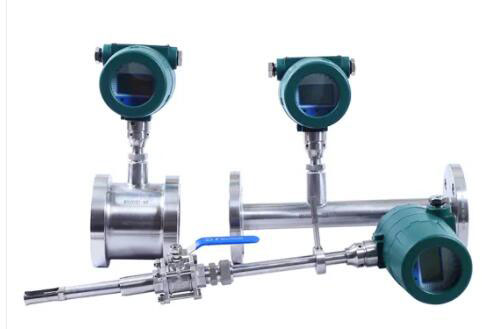

Термомассовый расходомер

Принцип работы теплового газового расходомера : на основе принципа тепловой диффузии разница температур между нагревательным датчиком и датчиком температуры изменяется в зависимости от скорости потока газа, а скорость потока рассчитывается путем измерения разницы температур или изменения мощности нагрева.

Преимущество:
✅ Отсутствие движущихся частей: не требует технического обслуживания, устойчив к вибрации
✅ Сверхнизкая чувствительность к скорости потока (измерено от 0,05 м/с)
✅ Диапазон передач чрезвычайно широк (100:1), что обеспечивает низкие требования к прямым участкам труб.

Недостатки:
X Применимо только к газам (жидкости/пары не подходят)
На результат измерения газа влияет его состав.
Высокая запыленность/масляная влага могут легко загрязнить зонд.

Типичные области применения:
 Охрана окружающей среды: Мониторинг выбросов дымовых/выхлопных газов (система непрерывного мониторинга выбросов)
 Энергетика: Измерение расхода сжатого воздуха/природного газа
 Полупроводниковые компоненты: Дозирование высокочистых специальных газов (Ar/N₂)
 Системы отопления, вентиляции и кондиционирования воздуха (ОВК): регулирование потока воздуха в воздуховодах.

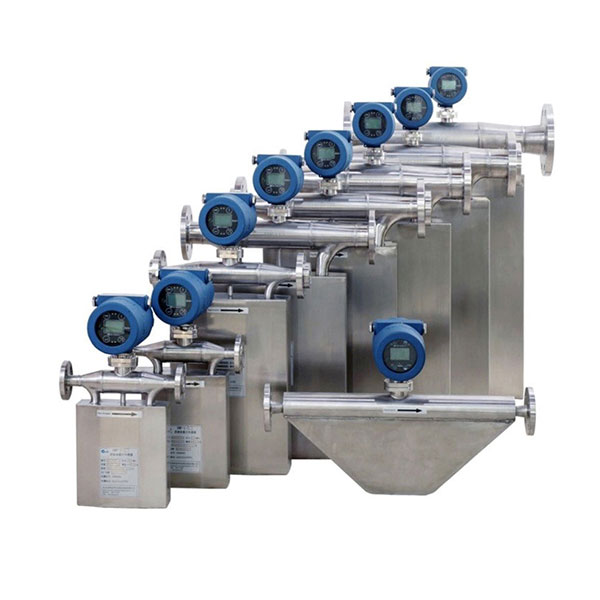

Кориолисный расходомер

Принцип работы кориолисового расходомера : Когда жидкость протекает через вибрирующую измерительную трубку, возникает сила Кориолиса, вызывающая фазовый сдвиг в стенке трубки. Сдвиг пропорционален массовому расходу жидкости, а расход рассчитывается путем определения разности фаз с помощью датчика (синхронно измеряющего плотность).

преимущество:
✅ Прямое измерение массового расхода (без преобразования в объем) с чрезвычайно высокой точностью (± 0,1%)
✅ Многопараметрическое измерение: синхронное измерение массового расхода, плотности, температуры, объемного расхода.
✅ Широко применимые среды: жидкости/газы/суспензии/жидкости высокой вязкости

Недостатки:
Чрезвычайно высокая стоимость (в 3-5 раз дороже других расходомеров)
X Высокие потери давления (из-за сложной конструкции, приводящей к высокому сопротивлению потоку)
X Ограничение по диаметру труб большого диаметра, максимальный размер — DN250

Типичные области применения:
 Нефтехимическая промышленность: передача прав на торговлю сырой нефтью, точное измерение присадок.
 Продукты питания и лекарства: соотношение сиропа/мелассы/лосьона для наполнения
 Энергетика: Мониторинг качества потока СПГ
 Исследование: Экспериментальный анализ многофазных потоков

---

5) Расходомеры для открытых каналов

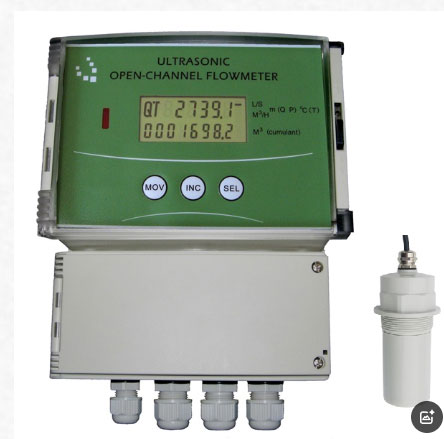

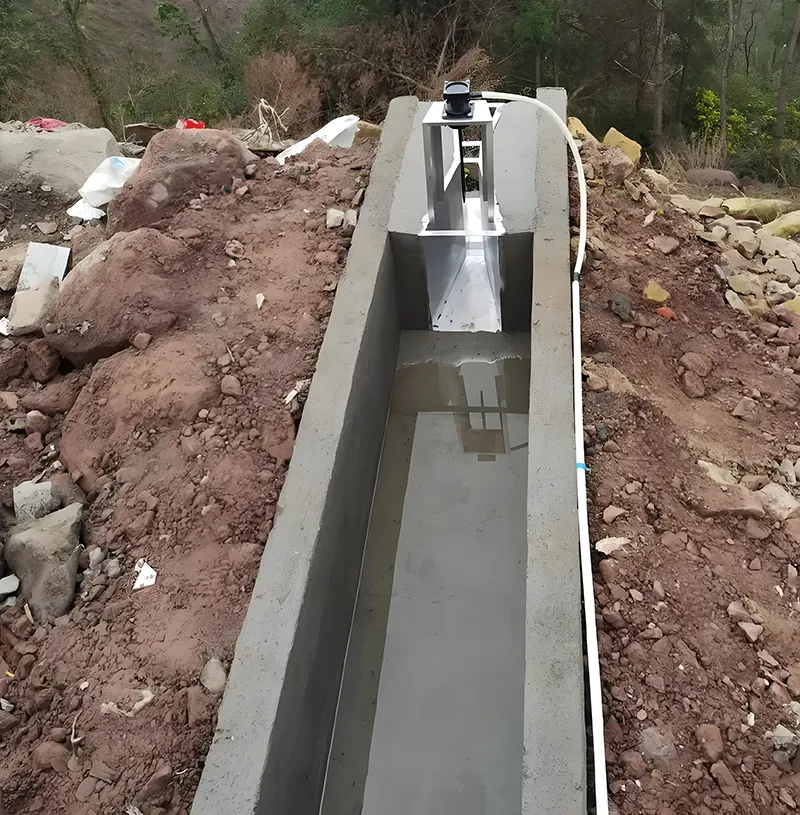

Расходомеры для открытых каналов измеряют расход жидкости в открытых каналах, таких как водосливы, желоба или V-образные каналы. Это переливные сооружения, представляющие собой плотины, которые позволяют небольшому количеству или особенно концентрированной жидкости свободно течь в зависимости от размера и формы сооружения. Расходомеры для открытых каналов позволяют измерять расход. Наиболее распространенное применение этих расходомеров — в средах со свободно текущими жидкостями, таких как реки, ручьи, канализационные системы или ирригационные каналы.
