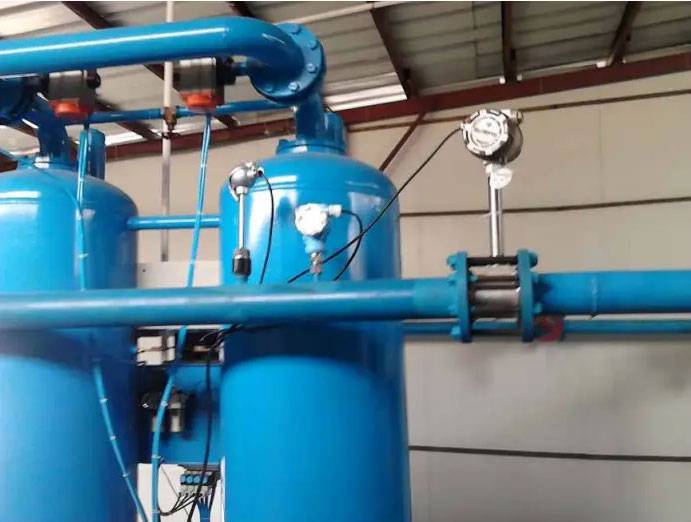

Применение расходомера сжатого воздуха
Ключевым моментом при выборе правильного расходомера сжатого воздуха является соответствие условиям эксплуатации, баланс между точностью и практичностью, без слепого стремления к максимальным параметрам или игнорирования ключевых точек адаптации. Многие пользователи склонны попадать в ловушку «несоответствия параметров» и «игнорирования деталей условий эксплуатации» при выборе моделей. Ниже, на основе реальных сценариев использования, мы шаг за шагом разберем правильные идеи выбора, используя простой и понятный язык, который впоследствии легко перевести на английский язык.
Во-первых, необходимо уточнить основные параметры собственных условий эксплуатации, что является основой для выбора. Упущение хотя бы одного из них может привести к выбору неподходящей модели. Четыре наиболее важных параметра — это рабочее давление, рабочая температура, фактический диапазон расхода сжатого воздуха и диаметр трубопровода, и все они должны быть точно подтверждены для обеспечения надежной основы для последующего выбора.
Как выбрать правильное номинальное давление для датчика расхода сжатого воздуха?

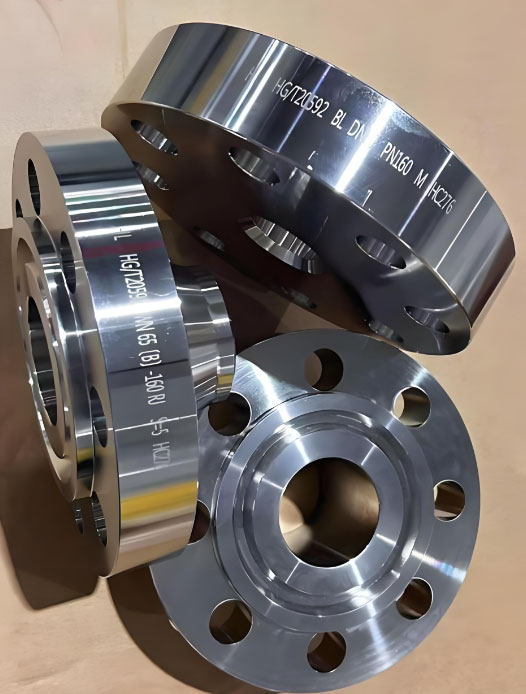

Обратите внимание на номинальное давление расходомера сжатого воздуха.
Что касается рабочего давления, то давление сжатого воздуха значительно варьируется в зависимости от условий эксплуатации. Например, давление, используемое в обычном пневматическом оборудовании в цехе, обычно составляет от 4 до 10 бар, в то время как в пневматических системах высокого давления оно может превышать 16 бар. При выборе расходомера необходимо подтвердить фактическое рабочее давление трубопровода и оставить запас по давлению в 5-10%, чтобы избежать неточных измерений или повреждения оборудования из-за колебаний давления, превышающих номинальный диапазон расходомера. Следует отметить, что номинальное давление расходомера должно быть больше или равно фактическому рабочему давлению и не должно быть скорректировано по умолчанию; в противном случае длительная эксплуатация может привести к таким проблемам, как утечки и дрейф данных.
Рабочую температуру нельзя игнорировать. В процессе транспортировки температура сжатого воздуха изменяется в зависимости от окружающей среды и процесса сжатия. Нормальная рабочая температура находится в диапазоне от -20°C до 80°C. Если это высокотемпературный сжатый воздух (например, вблизи выхода компрессора), температура может достигать более 100°C, в то время как в условиях низких температур она может быть ниже -20°C. При выборе необходимо учитывать соответствующие температурные характеристики. Обычные расходомеры не устойчивы к высоким или низким температурам. Неправильный выбор может привести к выходу из строя внутренних датчиков и даже растрескиванию корпуса, что сократит срок их службы.
Диапазон расхода сжатого воздуха имеет первостепенное значение, и именно здесь чаще всего допускают ошибки при выборе. Многие пользователи ориентируются только на внутренний диаметр трубопровода, игнорируя фактические колебания расхода, в результате чего выбранный расходомер имеет слишком большой или слишком маленький диапазон — точность измерения крайне низка при слишком большом диапазоне, а данные искажаются при малом расходе; если диапазон слишком мал, превышение его может повредить датчик (вихревого типа) и повлиять на нормальную подачу газа по трубопроводу. Лучше всего сначала предоставить silverinstruments.com минимальную, максимальную и типичную скорость расхода вашего сжатого воздуха. При выборе убедитесь, что типичная скорость расхода расходомера находится в пределах от 30% до 80% диапазона. Это обеспечит точность измерения, позволит справиться с колебаниями расхода и удовлетворит потребности ежедневного использования.
Затем, исходя из требований к применению, выберите подходящий тип расходомера. Различные типы расходомеров имеют разные сценарии применения и экономическую эффективность. В настоящее время для измерения расхода сжатого воздуха наиболее распространены два типа расходомеров: вихревой и термомассовый. Вихревой расходомер обладает высокой помехоустойчивостью, устойчивостью к высоким температурам и давлению, подходит для традиционного учета газа в промышленных цехах, прост в обслуживании и имеет умеренную стоимость; термомассовый расходомер не требует температурной и барометрической компенсации, имеет малые габариты и подходит для условий низкого расхода и низкого давления, например, в лабораториях и для небольшого пневматического оборудования.
Что еще важно учитывать при выборе расходомера сжатого воздуха?
Наконец, следует также учитывать удобство и экономичность расходомера сжатого воздуха. Например, если требуется отображение расхода в реальном времени, можно выбрать модели с ЖК-экранами; нужна ли вам удаленная передача данных по протоколу MODBUS RTU? В этом случае можно выбрать датчик расхода воздуха с выходным сигналом 4-20 мА или протоколом MODBUS RTU для упрощения интеграции с системой управления.
С точки зрения технического обслуживания, приоритет следует отдавать расходомерам сжатого воздуха с простой конструкцией и легкостью разборки, что позволяет сэкономить время и снизить затраты на техническое обслуживание.

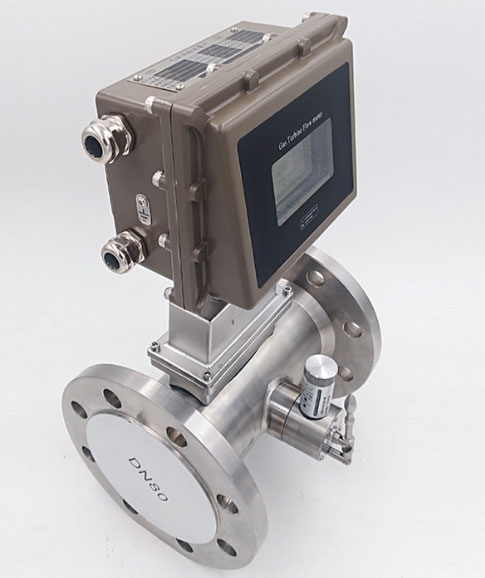

Газотурбинный расходомер не подходит для сжатого воздуха.
Фактически, газотурбинный расходомер может измерять сжатый воздух, что не делает его полностью непригодным для использования. Однако проблема заключается в стабильности при длительной эксплуатации. Внутри измерительной трубки турбинного расходомера находятся движущиеся части, и когда сжатый воздух движется с высокой скоростью по трубопроводу, он вытягивает смазку с вращающихся подшипников внутри газотурбинного расходомера. После потери смазки подшипники изнашиваются и заклинивают, что влияет на точность измерения расходомера и может даже привести к скорому выходу оборудования из строя. Он не может удовлетворить потребности в длительной непрерывной эксплуатации в промышленных условиях, поэтому его использование не рекомендуется.
В итоге, выбор не должен быть сложным. Достаточно сначала подтвердить рабочие параметры (давление, температура, расход, диаметр трубопровода), подобрать способ подключения, место установки и тип расходомера, а затем учесть удобство и экономичность. Вы сможете выбрать подходящий расходомер сжатого воздуха, который не только обеспечит точное измерение, но и будет соответствовать потребностям длительной эксплуатации.
