Расходомер молока на линии перекачки выполняет одну важную для производственной команды задачу: показывает, сколько литров перетекло из одного резервуара в другой. В данном случае речь идёт о расходомере, который мы поставили в 2026 году небольшому производителю йогурта, установившему санитарный магнитный расходомер DN50 между резервуаром для хранения молока и технологическим резервуаром. Расходомер заработал с первого дня, но сразу после запуска возникли два вопроса: как отображать литры вместо кубических метров и как видеть объём каждой перекачки. Оба вопроса распространённые, поэтому ответы приведены ниже.
| Вопрос от растения | Краткий ответ |
|---|---|
| Может ли дисплей отображать л/ч вместо м³/ч? | Да. Единица измерения расхода — это настройка в меню, и её изменение занимает несколько минут. |
| Почему показания обнуляются, когда насос останавливается? | На главном экране отображается скорость потока. При отсутствии потока скорость равна нулю. Общее значение отображается на отдельном экране. |
| Может ли счетчик показывать объем каждой перекачки в литрах? | Само по себе это не нужно. Счетчик ведет текущий учет. Для измерения объема партии в литрах необходимы показания до и после, контроллер партии или ПЛК. На этом предприятии был установлен контроллер партии. |
Трубопровод представляет собой трубу диаметром 50 мм, по которой холодное сырое молоко поступает из большого резервуара для хранения в технологический резервуар, время перекачки составляет до 10 минут. Завод по производству йогурта получает сырое молоко в резервуар для хранения. Перед каждым производственным циклом операторы перекачивают молоко в технологический резервуар, и им необходимо знать объем перекачиваемого молока, чтобы рецепт был правильным.
| Элемент | Состояние участка |
|---|---|
| Середина | Сырое молоко |
| Размер трубы | 50 мм, трехзажимной струбцинный зажим с обеих сторон |
| Температура | 4–8 °C |
| Давление | Примерно 3 бара |
| Время трансфера | До 10 минут на трансфер |
| Что нужно операторам | В каждом цикле переливается литр жидкости. |

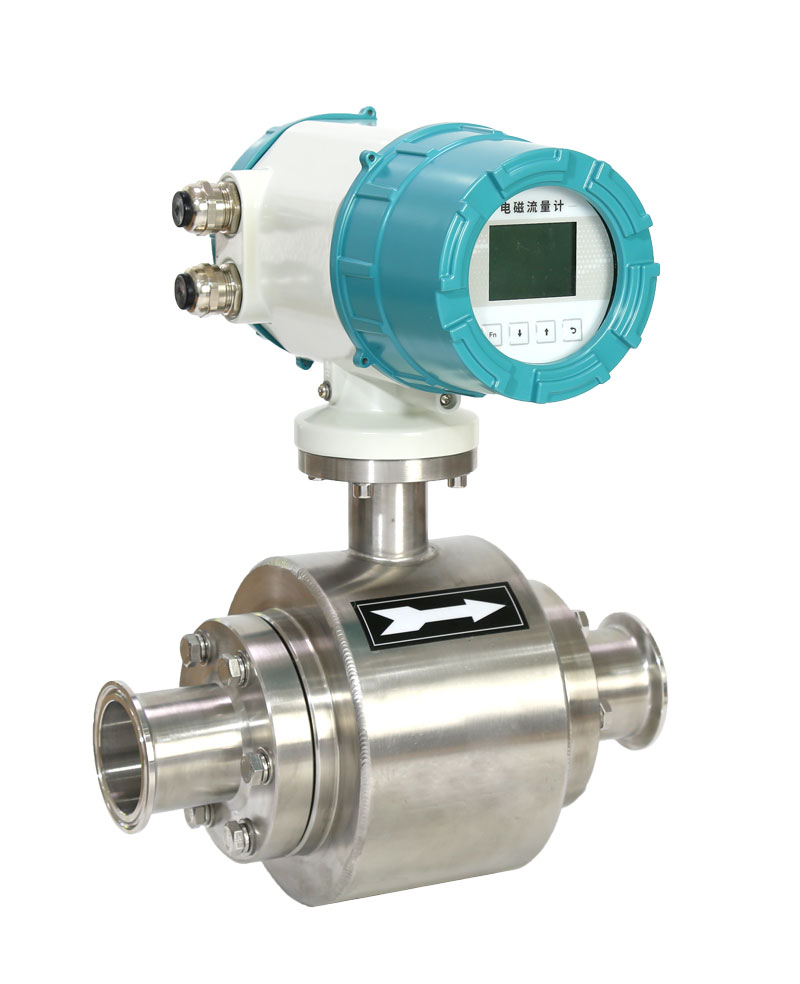

Санитарный магнитный расходомер молока подходит для молока, поскольку молоко проводит электричество, его внутренний диаметр полностью открыт и не имеет движущихся частей, а контактирующие с ним части изготовлены из пищевого пластика. Поставленный расходомер представлял собой санитарную модель SHD-SE13 со следующими опциями:
| Вариант | Выбор | Почему это подходит для молока |
|---|---|---|
| Размер | DN50, диапазон расхода 3–60 м³/ч | Подходит для линии 50 мм. |
| Связь | Трехзажимной | Быстрое снятие для чистки |
| Лайнер | ПФА | Гладкая поверхность, контактирующая с пищевыми продуктами. |
| Электроды | нержавеющая сталь 316L | Стандарт для молочных продуктов |
| Точность | 0,5% | Достаточно для дозирования по рецепту. |
| Выход | 4-20 мА, RS485, импульсный | Готовность к подключению ПЛК или контроллера пакетного режима позже. |
| Жилье и тело | SS304 | зоны мойки |
Диапазон расхода DN50 составляет 3–60 м³/ч, что соответствует 3000–60 000 л/ч. Насос для перекачки жидкости в молочных линиях диаметром 50 мм обычно находится в этом диапазоне. Вопросы выбора расходомеров для молочных линий, такие как температура CIP-мойки и гигиенические соединения, рассмотрены в нашем руководстве по выбору расходомеров для молочных линий .
Изменение объема с м³/ч на л/ч — это настройка в меню преобразователя, которая занимает несколько минут. Перекалибровка не требуется, поскольку счетчик измеряет ту же скорость и просто отображает результат в другой единице измерения. Наши инженеры отправили на завод короткое видео, и оператор изменил единицу измерения в тот же день.
Этапы работы преобразователя SE13 аналогичны тем, что используются в других наших преобразователях магнитных расходомеров:
Пошаговая инструкция, включая пароль, приведена в нашей статье об использовании ключа для магнитного расходомера .
Показания обнуляются, потому что на главном экране магнитного расходомера отображается мгновенная скорость потока: как быстро движется молоко в данный момент, в л/ч. Когда насос останавливается, скорость корректно обнуляется. Прошедший объем не теряется. Преобразователь добавляет его к общему объему, который отображается на другом экране.
| Чтение | Что это значит | Когда насос останавливается |
|---|---|---|
| Расход (л/ч) | Скорость потока в данный момент | Отображает 0 |
| Сумматор (л или м³) | Весь объем с момента последнего сброса общего значения. | Остается на последнем значении |
| Объем партии | Литры за одну переливку | Необходимо указать начало и конец чтения. |
На заводе спросили, может ли дисплей «сохранять последнее значение в литрах» после каждой переливки. Им нужен был объем партии, который счетчик не рассчитывает самостоятельно.
Объемы в литрах за партию определяются тремя способами: вычитанием показаний сумматора, добавлением контроллера партии или подсчетом в ПЛК. Сумматор магнитного расходомера работает непрерывно, поэтому необходим один из этих методов. От самого простого до наиболее автоматического:
| Метод | Как это работает | Дополнительное оборудование | Подходит для |
|---|---|---|---|
| Прочитайте итоговые данные до и после. | Запишите итоговую сумму в начале и в конце, затем вычтите. | Никто | Несколько переводов в день, ведение записей вручную. |
| Контроллер пакетной обработки | Импульсный выходной сигнал подается наконтроллер пакетной обработкиотсчитывает время каждого запуска с нуля; реле может остановить насос при достижении заданного объема. | Контроллер пакетной обработки, проводка | Фиксированные объемы рецепта, операторы у резервуара. |
| ПЛК или SCADA | Выход 4-20 мА, импульсный или RS485, поступает на ПЛК предприятия, который регистрирует каждую партию продукции. | Ввод данных в ПЛК, программирование | Предприятия, которые уже регистрируют данные о производстве. |
Завод по производству йогурта выбрал контроллер пакетной обработки. Контроллер AJ-D принимает импульсный выходной сигнал от SE13, отображает объем передаваемого тока в литрах, начиная с нуля, и поддерживает работу собственного сумматора счетчика для ежедневной записи данных.
Для перекачки в течение 10 минут подходит ручной метод. Если же на предприятии выполняется несколько перекачек за смену или требуется остановка насоса при достижении заданного объема, то контроллер дозирования исключает необходимость вычитания объема и риск переполнения.
Расходомер молока на перекачивающей линии показывает правильные показания, если труба остается полной, труба расходомера прямая с обеих сторон, воздух не попадает внутрь, и расходомер заземлен. Контрольный список:
Отправьте нам эти данные, и наши инженеры ответят в течение 24 часов, предложив варианты настройки счетчика и партии:
Свяжитесь с нашими инженерами , предоставив подробную информацию о вашей линии.
