Датчики гидростатического давления для измерения уровня жидкостей

В сфере промышленных процессов и хранения жидкостей точное измерение уровня жидкости имеет решающее значение для эффективности и безопасности работы. Одной из технологий, получивших широкое распространение в этой области, является гидростатический уровнемер. Используя фундаментальные принципы физики и гидродинамики, гидростатические датчики давления предлагают надежное и экономически эффективное решение для измерения уровня жидкости в различных областях применения.

Просмотреть все Типы датчиков давления >>

Понимание принципов работы гидростатических уровнемеров

Гидростатические уровнемеры — надежные помощники в измерении уровня жидкости. Принцип их работы основан на соотношении давления и глубины жидкости внутри емкости. Это соотношение кратко описывается формулой гидростатического давления:

P = ρ × g × h

Где:
P — это значение измеренного давления.
ρ обозначает плотность жидкости.
g обозначает ускорение свободного падения
h обозначает высоту или уровень жидкости.

Эта формула подчеркивает прямую пропорциональную зависимость между измерением давления и уровнем жидкости, при условии, что плотность и гравитация жидкости остаются постоянными. Следовательно, гидростатические уровнемеры могут точно измерять высоту жидкости до тех пор, пока плотность и гравитация жидкости остаются неизменными. Важно отметить, что эти уровнемеры наиболее эффективны при работе в атмосферных условиях и в вентилируемых резервуарах, а не в герметичных.

Рекомендации по установке гидростатического датчика уровня

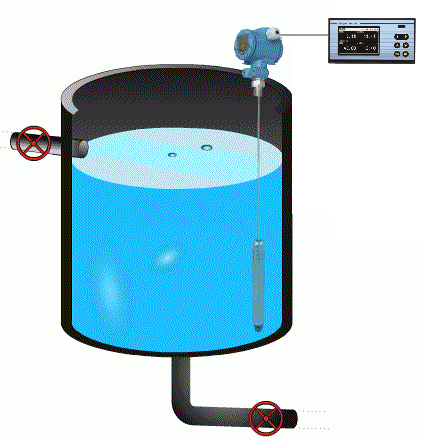

При установке гидростатических уровнемеров расположение имеет решающее значение для обеспечения оптимальной точности. В идеале, датчик размещается на дне резервуара для непосредственного измерения давления, создаваемого столбом жидкости. Однако в ситуациях, когда установка у основания резервуара затруднена, кабельный гидростатический датчик уровня серии SHLT02 предлагает гибкую альтернативу. Этот тип уровнемера устанавливается в верхней части резервуара, а кабель вместе с датчиком погружается в жидкость, соприкасаясь с дном резервуара. Такой подход обеспечивает высокую точность. измерения давления даже в сложных условиях установки.

Преимущества и недостатки гидростатических датчиков уровня

Плюсы:
↗ Экономичность: Гидростатические уровнемеры представляют собой экономичное решение для измерения уровня жидкости, что делает их доступными для широкого круга отраслей и областей применения.
↗ Простота установки и обслуживания: Процесс установки относительно прост, а плановое техническое обслуживание минимально, что способствует общей эффективности работы.
↗ Точность: Гидростатические уровнемеры обеспечивают точные измерения уровня, что делает их подходящими для применений, где точность имеет первостепенное значение.
Минусы:
↗ Ограничения по применению: Эти уровнемеры лучше всего подходят для условий атмосферного давления. Изменения давления, вызванные колебаниями погоды или высоты, могут повлиять на точность измерений.
↗ Зависимость от постоянных свойств жидкости: для обеспечения точности необходимо, чтобы плотность и гравитация жидкости оставались постоянными. Любые изменения могут привести к неверным измерениям уровня.
↗ Предназначены исключительно для измерения уровня жидкости: гидростатические датчики давления предназначены для измерения уровня жидкости. Они не подходят для измерения уровня твердых частиц.

Заключение

Гидростатические уровнемеры прочно закрепили за собой место надежного и экономически эффективного решения для измерения уровня жидкости. Используя принципы гидростатического давления, эти датчики обеспечивают точные показания, подходящие для широкого спектра промышленных применений. Несмотря на свои ограничения, связанные с работой только в атмосферных условиях и исключительной пригодностью для измерения уровня жидкости, они остаются популярным выбором благодаря своей доступности, простоте установки и точности. По мере развития технологий можно ожидать усовершенствования этих датчиков, расширения их области применения и устранения некоторых существующих недостатков.
