Тепловой массовый расходомер используется для измерения газа, такого как воздух, сжатый воздух, большой газ, сжиженный газ и т. Д. В этой статье в основном рассказывается об установке теплового массового расходомера.

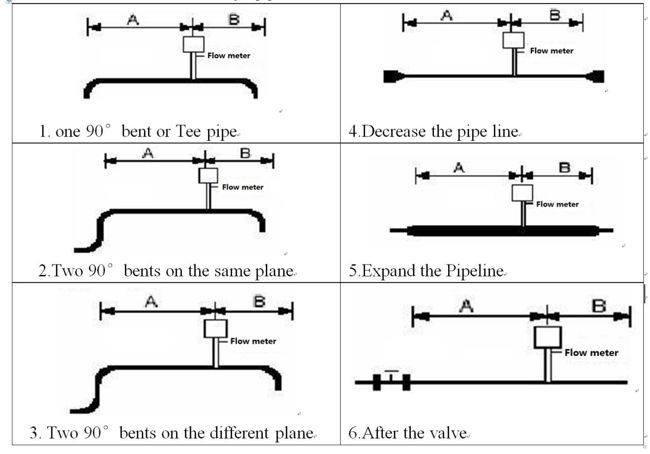

Ниже мы перечисляем некоторые случаи для прямых трубопроводов:
Фотографии установки массового расходомера
No. |
A-Upstream straight Length needed |
B-DownStream Straight length needed |
1 |
15D |
5D |
2 |
20D |
5D |
3 |
40D |
10D |
4 |
15D |
5D |
5 |
30D |
10D |
6 |
40D |
5D |
Если прямая длина трубопровода не может быть соблюдена из-за ограничений поля, конечные пользователи могут рассмотреть возможность использования газовых выпрямителей для решения проблемы.
Если прямых длинных труб недостаточно, а на трубопроводах есть изгибы или клапаны, обратитесь к производителю теплового массового расходомера за советом по установке.
1. Требуемая глубина вставки зонда теплового расходомера
Воздух проходит по трубопроводам; скорость воздуха различна в разных точках трубы. Скорость потока газа у стенки трубы меньше, чем в центре трубы. Тепловой массовый расходомер, фактически обнаруживающий датчик скорости газа; расход равен площади сечения трубы, умноженной на расход.
Q = SV
S1 = πR2
S2 = ab
S = площадь сечения трубы
R = радиус круглой трубы
a, b = длина стороны квадратной трубы
V = скорость потока газа
Q = массовый расход
Тепловой массовый расходомер измеряет скорость газа в одной точке трубопровода; эта точка должна быть точкой средней скорости при применении приведенной выше формулы. При установке датчик следует вставить до точки средней скорости.
2. Тепловой массовый расходомер СРК-100 согласно проекту должен быть установлен в следующем составе:
При наличии достаточно длинных прямых труб или диаметре трубы > Ø250 датчик должен находиться в трубопровода.
Если прямая труба короткая или диаметр трубы ≤ Ø250, датчик должен находиться на 1/2 длины трубопровода.
3. Тип вставки и вынуть
1) Откройте на трубопроводе отверстие Ø20, приварите основание ниппеля, ниппель будет предоставлен производителем.
2) Шаровой кран будет предоставлен производителем, чтобы избежать утечки газа.
1. В большинстве случаев для подачи питания можно использовать кабель витой пары.
2. Также можно использовать экранированный кабель, например 3 × 33 / 0,2 или РВВП. Жильный провод должен быть больше Ø0,5.
3. Кабель должен быть ниже инструментов при подключении кабеля к приборам, чтобы вода не попала в расходомер.
4. Для Ex-расходомера следует использовать Ex-гибкие трубы; Внешний диаметр кабеля должен соответствовать внутреннему диаметру кабельных вводов. Уплотняющая прокладка должна быть предоставлена на заводе.
1) Корпус не может подключаться к внутренней цепи, а только к проводке.
2) Источник питания может быть импульсным.
|

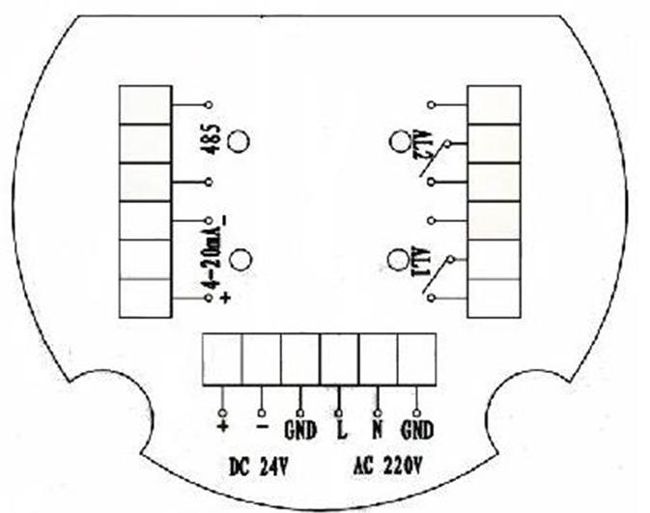

Compact Thermal Mass Flow meter Wiring |
|

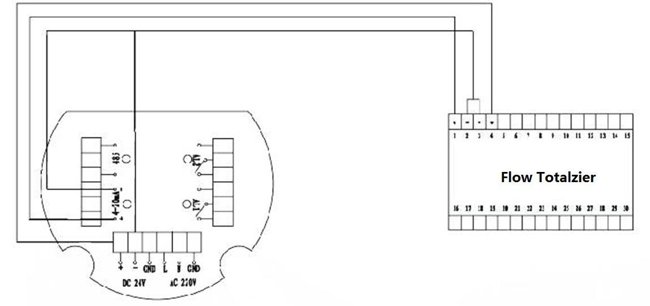

Remote Type Thermal Mass Flow meter Wiring |
Red-Red |
Power supply+ |
Black-Black |
Power supply- & meter 4-20mA outputnegative(-) |
White-White |
meter 4-20mA output positive(+) |
Тепловой массовый расходомер выносного типа представляет собой 3-проводную систему, два из которых предназначены для питания, один - для вывода сигнала.
