Микрорасходомер для жидкости
Микрорасходомер серии LC-M — это расходомер объемного вытеснения, способный измерять сверхмалые потоки жидкости, достигающие минимальных значений. 0,5 мл/мин но при этом сохраняет точность до 0,5% от полной шкалы. Это микрорасходомер с поршневым потоком для точного измерения расхода жидкости с малым или очень малым расходом. микрорасходомер может измерять расход жидкости, включая Расходомер с низким расходом для воды Дизельное топливо, топливо, смазочные материалы, бензин, масло, химикаты, герметики, толуол, клей, моющие средства, смазки, электролиты, этилен, добавки, сиропы, акриловые композиты и т. д. Широко используется в гидравлических системах, смазочной промышленности и лакокрасочной промышленности для измерения расхода жидкостей с низким расходом.
Принцип работы микрорасходомера серии LC-M
Внутри полости микрорасходомера находится пара шестерен, зацепляющихся друг с другом и образующих роторы, причем две шестерни и камера, соответственно, формируют фиксированный объем. Расход жидкости измеряется путем вычисления количества потоков через стандартный объем за определенный период времени.
Применение микрорасходомеров для измерения расхода жидкости
Этот тип микрорасходомера в основном используется в клеях и полимерах, но также может применяться во многих основных жидкостях, например, в водоочистной промышленности и при гидравлических испытаниях. Например, продукция производителя может использоваться для измерения расхода растворителей, пигментов и клеев, диспергаторов, полимеров, поликонденсатов, глюкозы, органических и неорганических растворов, растворов ферментов, бензина, мазута, смазочных материалов, сырья или промежуточных жидких продуктов и других жидких химических веществ.
Технические характеристики расходомера низкого расхода
- Высокая точность: +/-0,5FS
- Микрорасходомер LC-M подходит для жидкостей с вязкостью до 2000 мПа·с и может быть переработан в микрорасходомер для жидкостей высокой вязкости;
- Температура рабочей среды: от -30 до 80 °C, опционально возможна работа при температуре до 250 °C.
- Рабочее давление: стандартное 725 PSI, максимальное 14503 PSI;
- Выход: импульсный выход Холла, NPN или PNP, цифровой микрорасходомер;
- Максимальная частота: 0,03 мл/час
- Источник питания: 4-26 В постоянного тока
- Соединение процесса: Поток
- Материал: нержавеющая сталь 316L, алюминий или PPS.
- Подходит для трубопроводов диаметром: 3/8", 1/4 дюйма, 1/2 дюйма, 3/4", 1 дюйм;
Таблица диапазонов расхода жидкости микрорасходомера:
- LC-M2 Диапазон расхода: 0,5–150 мл/мин
- LC-M5.2 Диапазон расхода: 1-400 мл/мин
- LC-M5.1 Диапазон расхода: 1~800 мл/мин
- Диапазон расхода LC-M6: 0,5~100 л/ч
- Диапазон расхода LC-M9: 6~600 л/ч
- Диапазон расхода LC-M12: 0,3~30 л/мин
- Диапазон расхода LC-M25-AL: 0,5~100 л/мин
Установка микрорасходомера жидкости с малым расходом

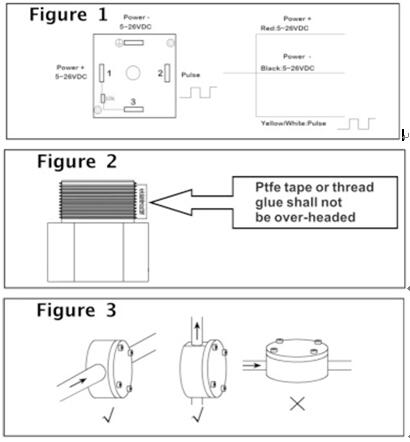

- Требования к очистке трубопровода: Перед установкой тщательно очистите трубу и установите фильтр перед микрожидкостным расходомером (рекомендуется удалять частицы размером не менее 200 меш), чтобы предотвратить их попадание в расходомер. Во время монтажа обязательно избегайте попадания грязи и примесей в входной конец трубы. Обратите внимание на соединительную ленту из сырья (рис. 2).
- Требования к направлению установки: Пожалуйста, убедитесь, что ось шестерни параллельна земле. Это означает, что колпачок расходомера должен быть расположен вертикально относительно земли. Для измерения сверхмалых потоков жидкости оптимальная установка — «вниз-вниз, вверх-вниз». Как показано ниже (Рисунок 3).
- Требования к направлению потока жидкости: Корпус микрофлюидного расходомера должен быть направлен стрелкой в соответствии с направлением потока жидкости в установленном трубопроводе.
- Для трубопроводов непрерывного потока жидкости следует установить перепускной клапан для регулярной очистки. При проверке других установленных приборов следует избегать попадания мусора в расходомер низкого расхода.
- Требования к установке для специальных жидкостей (легко кристаллизующихся и затвердевающих жидкостей)
- Рекомендуется обеспечить достаточную плотность заполнения участков трубопровода до и после низкорасходного химического расходомера и принять соответствующие меры для предотвращения кристаллизации жидкости на участке трубопровода, где расположен расходомер. Если жидкость легко кристаллизуется, необходимо принять меры для предотвращения кристаллизации жидкости на участке, где расположен расходомер.
- При запуске или остановке клапан следует открывать медленно, чтобы предотвратить резкий удар.
- Для предотвращения ложных импульсов необходимо предотвращать обратный поток.
