Вихревой расходомер и термогазовый расходомер часто используются для измерения расхода сжатого воздуха. Их установка имеет некоторые различия. Ниже я опишу методы установки.
Вихревой расходомер для сжатого воздуха
При работе со сжатым воздухом следует уделять особое внимание следующим аспектам: расходомер следует устанавливать после осушителя и перед резервуаром для хранения воздуха, а газожидкостный сепаратор — перед ним, чтобы обеспечить сухость воздуха, поступающего в расходомер, и отсутствие в нем капель жидкости; одновременно необходимо обеспечить надежную опору трубопровода и амортизацию, чтобы избежать наложения пульсаций воздушного потока и вибрации трубопровода, влияющих на стабильность измерений.
Избегайте установки вихревых расходомеров в местах с сильными вибрациями и магнитными полями.
Держитесь подальше от мощного электрооборудования и высокочастотных устройств, не делитесь электроэнергией с такими устройствами и уменьшите электромагнитные помехи.
Избегайте мест с резкими перепадами температуры и не устанавливайте расходомеры в сильно коррозионных или чрезвычайно влажных средах.
Если расходомер установлен на открытом воздухе, необходимо добавить защитный кожух, чтобы предотвратить воздействие солнца и дождя на точность измерений.
Выберите место вокруг расходомера с достаточным пространством для ежедневного планового осмотра, отладки и электромонтажных работ.
Расходомеры могут устанавливаться горизонтально или вертикально на трубопроводах сжатого воздуха; при вертикальной установке направление потока воздуха должно быть снизу вверх, чтобы избежать скопления конденсата, влияющего на работу датчика.
Длина прямых участков трубы до и после расходомера должна строго соответствовать требованиям таблицы 1.
Таблица 1: Длина прямых участков трубы до и после вихревого расходомера.
Изгиб трубы на 90 градусов: до ≥ 20D, до ≥ 5D
Концентрическое расширение: вверх по потоку ≥ 30D, вниз по потоку ≥ 5D
Полностью открытый клапан с концентрическим сужением: выходное расстояние ≥ 50D, выходное расстояние ≥ 5D
Два колена под углом 90 градусов в одной плоскости: вверх по потоку ≥ 25D, вниз по потоку ≥ 5D
Не следует устанавливать регулирующий клапан непосредственно перед расходомером, чтобы избежать влияния воздушного потока на результаты измерения.
Если длина прямого участка трубы перед трубопроводом не соответствует требованиям таблицы 1, для стабилизации поля потока перед ним следует установить гидроректификатор.
При необходимости уменьшения диаметра трубопровода длина прямого участка и участка с уклоном также должна соответствовать требованиям таблицы 1.
После коррекции давления и температуры установите измерительные порты давления и температуры в соответствии с положениями, указанными на схеме, чтобы обеспечить точную компенсацию температуры и давления.
Выберите для установки такое место, которое максимально минимизирует механическую вибрацию или ударное воздействие; если вибрация трубопровода значительна, необходимо установить опоры и крепежные элементы.
При установке расходомера на высокотемпературный трубопровод необходимо добавить изоляционный слой, чтобы предотвратить воздействие теплового излучения на электронные компоненты.
Расходомер должен быть надежно заземлен, при этом сопротивление заземления должно быть менее 10 Ом, чтобы избежать электростатических помех.
Установка термомассового расходомера для измерения расхода сжатого воздуха.

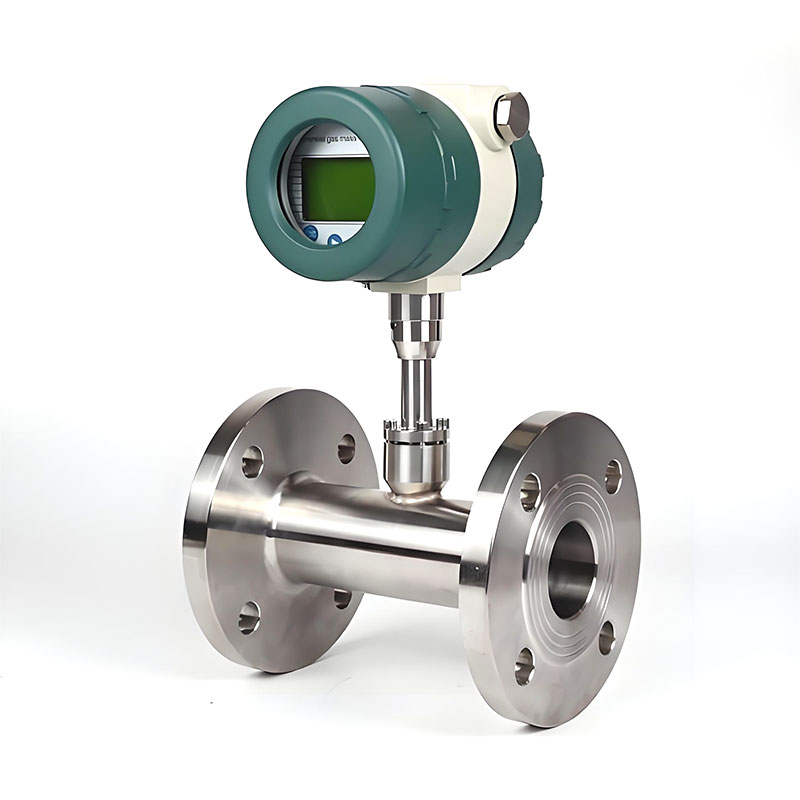

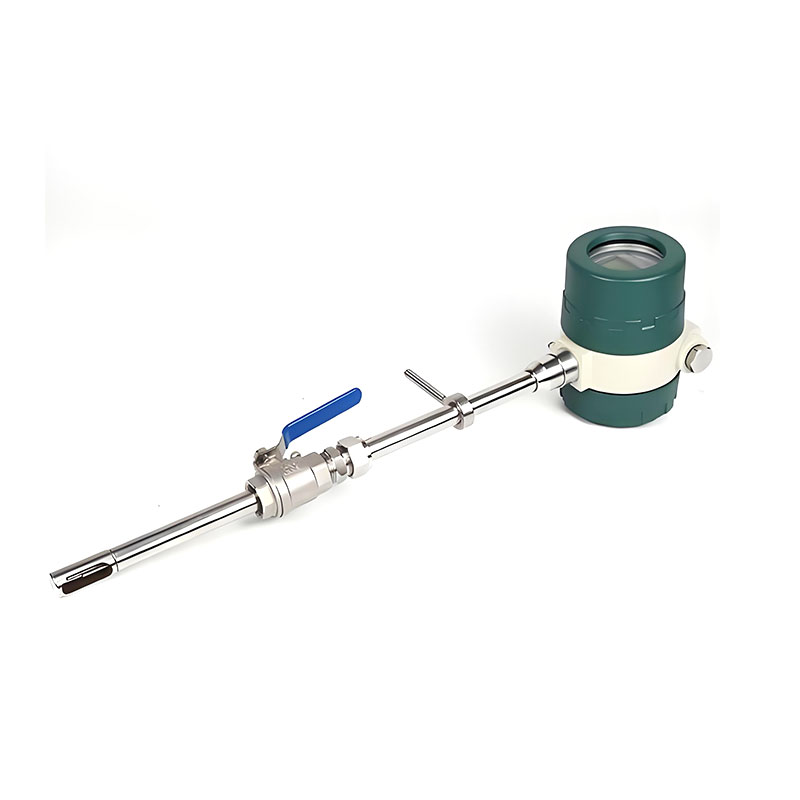

Если номинальный диаметр трубопровода ≤ DN50, предпочтительнее использовать трубопроводную установку с возможностью выбора компрессионного, резьбового или фланцевого соединения; если номинальный диаметр трубопровода сжатого воздуха превышает DN50 (2 дюйма), предпочтительнее использовать врезной термомассовый расходомер, при этом можно выбрать резьбовое или фланцевое соединение.
Если трубопровод на объекте уже проложен и фланец для установки не зарезервирован, можно использовать врезной монтаж. При оформлении заказа необходимо четко объяснить производителю условия проведения работ на объекте.
Этапы установки:
Проделать в трубопроводе отверстие диаметром Ø 20 (диаметр зонда Ø 19);
Приварите сварочную основу, предоставленнуюsilverinstruments.comк положению открытия трубопровода;
Вставьте зонд расходомера воздуха в трубопровод, глубину погружения можно выбрать равной половине внутреннего диаметра трубопровода в зависимости от условий на объекте;
Для термомассового расходомера сжатого воздуха с шаровыми клапанами шаровые клапаны следует прикрутить к приваренному основанию для завершения крепления.
Термогазовые расходомеры предъявляют четкие требования к состоянию сжатого воздуха для обеспечения точности измерений и срока службы прибора:
Требование к сухости:Сжатый воздух следует тщательно осушать и фильтровать, чтобы предотвратить попадание жидкой воды, масляного тумана или конденсата в расходомер. Жидкие среды могут прилипать к поверхности термодатчиков, изменяя их теплопроводность, что непосредственно приводит к искажению измерений и даже к необратимому повреждению датчиков.
Требования к чистоте:Сжатый воздух должен удалять твердые частицы, пыль и другие примеси, чтобы предотвратить их отложение на зонде и датчике, что снижает эффективность теплообмена и предотвращает локальную закупорку трубопровода.
Стабильность условий труда:Точки измерения следует выбирать по возможности на участках трубопроводов с небольшими колебаниями давления и температуры, чтобы избежать снижения повторяемости измерений из-за частых изменений состояния сжатого воздуха.
Для обеспечения точности и воспроизводимости измерений сжатого воздуха необходимо соблюдать следующие требования к длине прямых участков трубы (кратной внутреннему диаметру D трубопровода) в зависимости от типа помех на входе:
Тип помехи на входе: прямой участок трубы А на входе, прямой участок трубы В на выходе
Тип нарушения выше по течению | Прямой участок вверх по течению (А) | Прямой участок вниз по течению (B) |
Одиночный угловой соединитель на 90° или Т-образный соединитель | 15D | 5D |
Два колена под углом 90° в одной плоскости | 21D | 5D |
Два колена под углом 90°, расположенные в разных плоскостях. | 40D | 10D |
уменьшение диаметра трубы | 15D | 5D |
расширение диаметра трубы | 30D | 10D |
Ниже по потоку от клапана | 40D | 5D |
При монтаже следует отдавать приоритет выбору места, удаленного от источников помех, таких как клапаны, отводы и регулирующие клапаны, чтобы обеспечить стабильное распределение скорости потока жидкости.

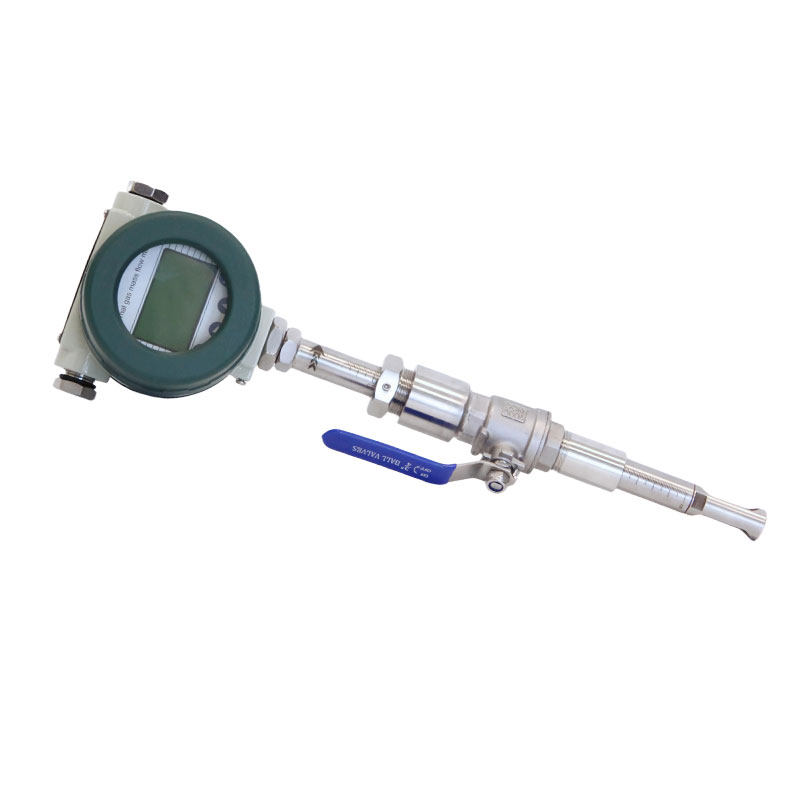

Термомассовый расходомер со встроенным дисплеем: клеммы для подключения датчика расхода воздуха поставляются с завода-изготовителя расходомеров silverinstruments.com, а корпус прибора изолирован от внутренней цепи. Он может быть независимо заземлен и поддерживает импульсное питание.
Схема подключения термомассового расходомера серии RK-100 со встроенным дисплеем

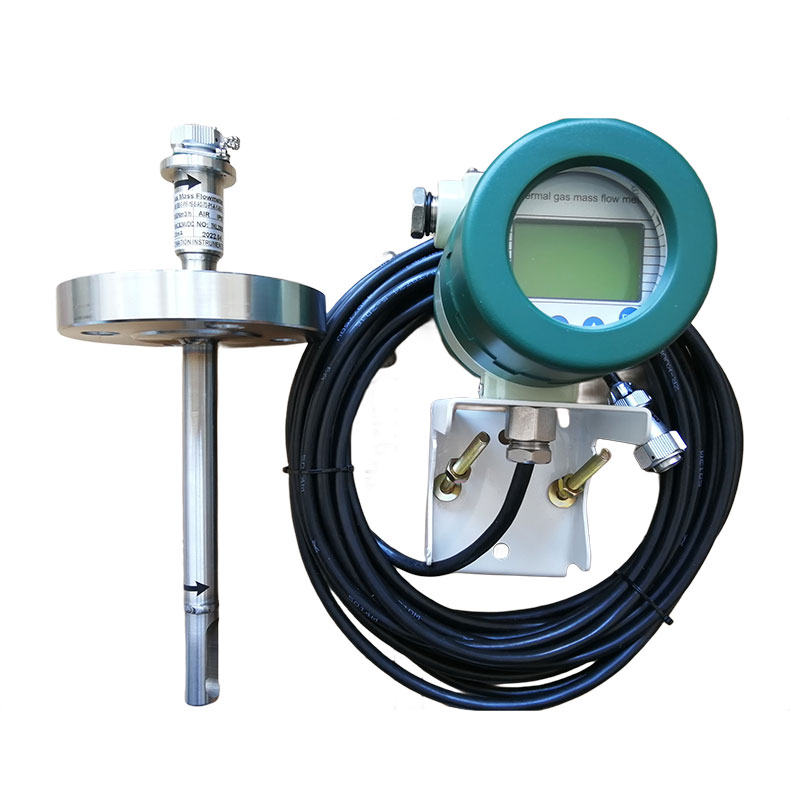

Конструкция термомассового расходомера с выносным дисплеем: датчик и цифровой расходомер соединены трехпроводной системой и подключены в соответствии с цветовой маркировкой:
Схема подключения термомассового расходомера с выносным дисплеем серии SRK-100
Красный → Красный: Положительный полюс источника питания
Черный → Черный: Отрицательный полюс источника питания и отрицательный полюс выхода 4-20 мА
Белый → Белый: положительный полюс выхода 4-20 мА
