Расходомер низкого расхода для ингибитора коррозии

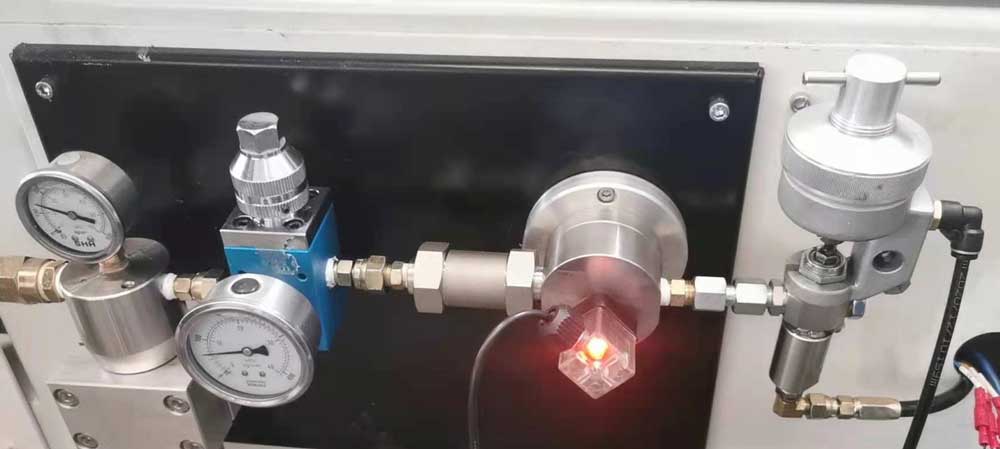

Применение низкорасходового объемного расходомера в системе впрыска ингибитора коррозии.

В нефтехимической промышленности точное добавление ингибиторов коррозии всегда было сложной технической задачей. Например, расход может быть очень малым, таким как всего 1-2 галлона в минуту или даже меньше, и обычно работа ведется под высоким давлением около 300 фунтов на квадратный дюйм. Чрезмерные инвестиции приводят к нерациональному расходованию средств, в то время как недостаточные инвестиции в оборудование могут привести к образованию накипи и засорению, поэтому контроль расхода должен быть точным. В последнее время многие компании начали использовать расходомеры с малым расходом (PD-расходомеры) для решения этой проблемы, и эффект действительно хороший.

Фактический спрос на инъекции ингибиторов коррозии

В обычных системах обратного осмоса количество добавляемого ингибитора коррозии (ИК) обычно составляет от 0,13 до 2,92 литров в час, а в некоторых системах — даже всего 0,02 литра в час. При такой малой скорости потока обычные расходомеры вообще не могут её измерить. Кроме того, вязкость ингибиторов коррозии сильно варьируется, и температура также оказывает на них существенное влияние. Как правило, погрешность при использовании расходомера возрастает.

На заводах часто встречается ситуация, когда операторы регулируют дозирующий насос, основываясь на опыте, регулярно проверяют уровень жидкости в резервуаре с лекарством и рассчитывают дозировку этим «не совсем точным методом». Результатом этого является либо увеличение стоимости лекарства, либо уменьшение количества накипи, всегда найдется что-то неприятное.

Преимущества микрораспределительного расходомера

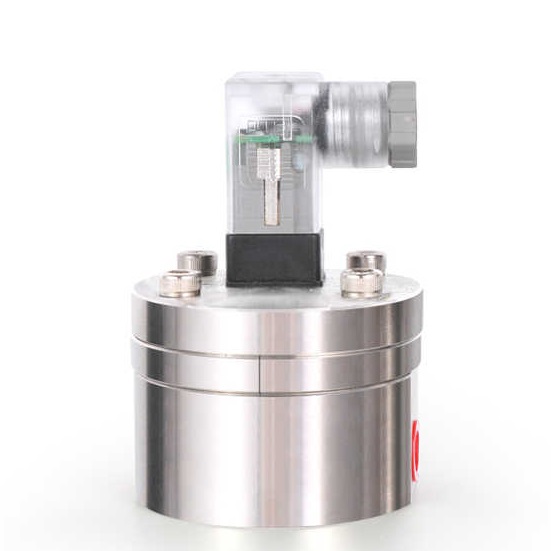

Главное преимущество этого расходомера — высокая точность, достигающая 0,5% и даже выше, а также возможность измерения минимального расхода 0,5 миллилитров в минуту (0,5 мл/мин). Что еще важнее, он не боится изменений вязкости жидкости. Будь то жидкая или густая вода, если шестерня может вращаться, результаты измерений будут точными.

Расходомер высокого давления: Измерение расхода ингибиторов коррозии часто проводится под высоким давлением, например, 280 фунтов на квадратный дюйм или 100 бар. Небольшие расходомеры с поршневым расходом могут быть переделаны в расходомеры высокого давления, и давление может достигать даже 400 бар.

Датчики расхода для сверхнизких концентраций ингибиторов коррозии могут быть изготовлены в очень малых размерах, например, 1/8", 1/4", 1/2", 3/4", 1", что соответствует требованиям измерения низких расходов.

Для систем впрыска ингибиторов коррозии эти характеристики являются весьма практичными. Во-первых, диапазон расхода охватывает широкий спектр, от десятков миллилитров до десятков литров в час; во-вторых, точность измерения высока, и дозировка препарата может точно контролироваться; наконец, система обладает хорошей стабильностью и требует минимального технического обслуживания после установки.

На что следует обратить внимание при практическом применении?

Несмотря на простоту использования небольшого овального шестеренчатого расходомера, при его установке и эксплуатации все же существуют определенные требования.

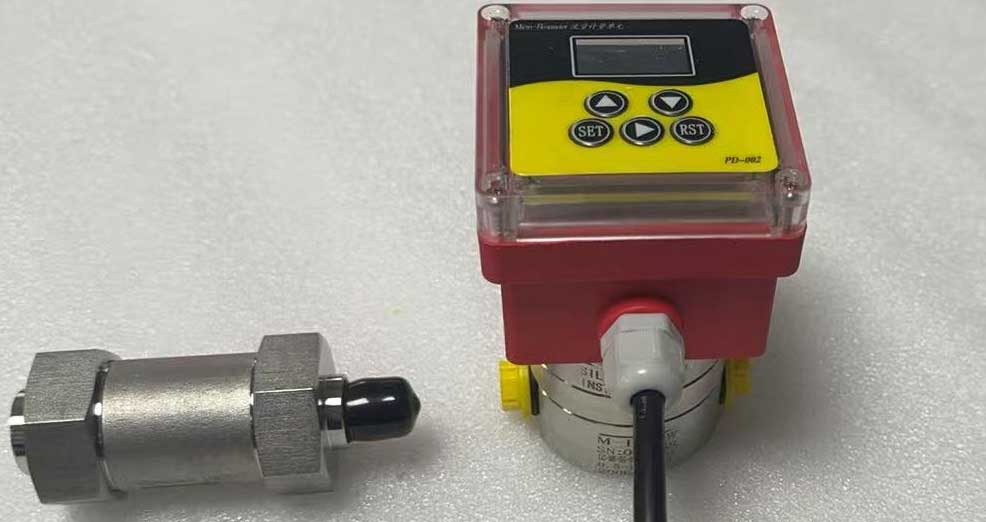

• Необходимо установить фильтры. Хотя ингибитор коррозии выглядит прозрачным, в нем неизбежно присутствуют примеси. Если фильтр не установлен, со временем примеси будут застревать в шестернях, и расходомер станет неточным. Обычно рекомендуется устанавливать фильтры с размером ячейки 200 или более, которые экономичны и не доставляют лишних хлопот.

• Направление установки должно быть правильным. Для данного типа расходомеров существуют требования к направлению установки, вход и выход не могут быть поменяны местами, и для более стабильных измерений рекомендуется поддерживать определенное противодавление. Подробные инструкции по установке приведены в руководстве, просто следуйте правилам.

• Необходимо контролировать диапазон рабочих температур. Стандартная модель работает при температурах от -30 до 80 градусов Цельсия. Если температура на объекте особенно высока, следует выбрать высокотемпературную модель. Не экономьте на этом, иначе расходомер прослужит недолго и выйдет из строя.

• Необходимо бережно обращаться с соединениями. При затягивании соединения не обматывайте слишком большим количеством ленты, так как это может вызвать проблемы, если она застрянет внутри расходомера. Этот небольшой расходомер имеет малый диаметр, и даже небольшое количество мусора может вызвать проблемы.

Несколько ключевых параметров при отборе

Минимальный поток, который он может обнаружить, составляет 0,5 мл/мин.

Диапазон измерения расхода следует выбирать в соответствии с реальными потребностями. Например, если дозировка вашей системы составляет от 0,5 до 5 литров в час, то выберите модель LC-M6, диапазон измерения которой составляет от 0,5 до 100 литров в час, что вполне достаточно и имеет достаточный запас.

Материал также имеет значение. Ингибитор коррозии обладает коррозионными свойствами, поэтому следует выбирать нержавеющую сталь марки 316, которая дороже, но долговечнее.

Выходной сигнал датчика расхода должен соответствовать системе управления. Современные расходомеры обычно имеют импульсные или токовые выходы 4-20 мА, которые можно напрямую подключать к системам ПЛК или АСУ ТП для автоматического управления. Если требуется простое наблюдение, достаточно механического расходомера; он дешев и не требует внешнего источника питания.

Практический опыт в области технического обслуживания и ремонта.

Проверяйте фильтр раз в квартал и заменяйте его, если он засорился. Засорение фильтра может повлиять на измерение расхода и увеличить нагрузку на насос.

Регулярно проверяйте точность, подсоедините мерный цилиндр к выходному отверстию и измерьте расход, чтобы убедиться, что он соответствует отображаемому значению. Если погрешность велика, может потребоваться повторная калибровка в ближайшей мастерской.

Экономические счета необходимо рассчитывать четко.

Цена микро-овальных шестеренчатых расходомеров действительно недешева, варьируясь от нескольких тысяч до десятков тысяч долларов за комплект. Но в долгосрочной перспективе эти деньги того стоят.

Во-первых, речь идёт об экономии лекарств. Точный контроль дозировки и добавление препаратов в соответствии с реальными потребностями может значительно сократить расходы на лекарства каждый год. Особенно это касается импортных ингибиторов коррозии, цена которых очень высока; экономия 10% от потребления может окупиться за год.

Во-вторых, это позволяет снизить количество отказов оборудования. Точное дозирование уменьшает образование накипи, снижает частоту очистки и сокращает время простоя, что в совокупности приносит значительные косвенные выгоды.

Наконец, следует учитывать стоимость рабочей силы. Благодаря автоматическому мониторингу и управлению операторам не нужно каждый день смотреть на аптечку и часто регулировать дозирующий насос, что экономит им время и силы.

Использование миниатюрного объемного расходомера для системы впрыска ингибитора коррозии действительно является хорошим решением. Высокая точность, хорошая стабильность и простота обслуживания. Хотя первоначальные инвестиции несколько велики, в долгосрочной перспективе экономическая эффективность очень высока. Конечно, выбор и установка должны быть выполнены правильно, а ежедневное техническое обслуживание не должно быть небрежным, чтобы в полной мере использовать истинную функцию расходомера.

Если в вашей системе до сих пор используется метод «оценки» для добавления ингибиторов образования накипи, возможно, стоит пересмотреть методы измерения. В конце концов, улучшенное управление — это тренд, а деньги, которые должны быть потрачены, все равно нужно потратить. Ключевой принцип — стабильная работа оборудования.
