Трансформаторное масло, критическая изолирующая и охлаждающая среда в электрооборудовании, требует точного контроля расхода для обеспечения эксплуатационной безопасности и энергоэффективности. Расходомеры с овальными шестернями , это своего рода расходомер с положительным вытеснением (расходомер PD), известные своей высокой точностью и долговечностью, отлично подходят для измерения различных видов масла, таких как дизельное топливо, сырая нефть, керосин, растительное масло, объемный расход трансформаторного масла. В этой статье рассматриваются принципы работы, технические характеристики, критерии выбора и отраслевые применения датчика расхода с овальными шестернями.

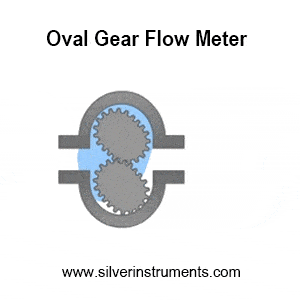

Как работают расходомеры с овальными шестернями
Расходомеры с овальными шестернями используют две вращающиеся овальные шестерни для измерения объема жидкости. Трансформаторное масло протекает через счетчик, приводимое в движение разницей давления, создавая «серповидные камеры», которые заполняются и опорожняются циклически. Вращение шестерен вычисляет кумулятивный поток и генерирует сигналы потока в реальном времени.
Эта механическая конструкция не требует электроники, что делает ее идеальной для взрывоопасных или высокоэмиссионных сред. Благодаря своей превосходной помехоустойчивости
механические расходомеры часто пользуются популярностью у клиентов. Они также не зависят от вязкости, обеспечивая стабильную работу трансформаторного масла (обычно 10–50 мПа·с). Расходомеры для жидкостных турбин часто используются для измерения масла, но расходомеры для жидкостных турбин могут измерять только масла с низкой вязкостью, такие как дизельное топливо, рыбий жир, арахисовое масло, пищевое масло и т. д. Иногда вязкость перекачиваемого масла относительно высока, и эффект измерения жидкостной турбины не очень хорош.
Основные преимущества измерения трансформаторного масла
- Высокая точность и повторяемость
Точность до ±0,5% (некоторые модели ±0,2%), что соответствует строгим промышленным и торговым стандартам. Расходомер с положительным вытеснением — это традиционный высокоточный расходомер, который широко используется многими людьми.
oТемпература: от -30°C до +200°C, подходит для холодного пуска и измерения расхода масла при высоких температурах.
oДавление: выдерживает 1,6–6,3 МПа, идеально подходит для трубопроводов трансформаторного масла высокого давления.
Конструкция из нержавеющей стали или чугуна устойчива к кислотным примесям в трансформаторном масле.
- Низкие эксплуатационные расходы и долговечность
Расходомер с овальными шестернями имеет простую механическую конструкцию и прочную конструкцию. Правильная фильтрация предотвращает повреждение от мусора, обеспечивая овальному расходомеру надежность в течение длительного времени с низкими расходами на обслуживание.
Руководство по выбору и установке расходомера трансформаторного масла
1. Критические параметры
- Диапазон вязкости: убедитесь в совместимости с трансформаторным маслом (например, 0,6–200 мПа·с). Эллиптический шестеренчатый расходомер может измерять расход масла до 2000 сП, но если он превышает 200 сП, он относится к расходомерам с высокой вязкостью (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html), и его необходимо проконсультировать и приобрести на silverinstrruents.com.
- Варианты выходных данных: расходомер механического типа или Silver Automation Instruments может изготовить цифровой расходомер с овальными шестернями с импульсным выходом, выходом 4–20 мА или RS485 для системной интеграции.
- Материал: углеродистая сталь, чугун или нержавеющая сталь (например, 304SS) для неагрессивного масла или агрессивных жидкостей.
- Размер расходомера трансформаторного масла: Мы предлагаем расходомеры трансформаторного масла размером от 2 мм до 8 дюймов (от DN2 до DN200).
Ниже приведена справочная таблица для диапазона расхода трансформаторного масла расходомера с овальными шестернями.
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

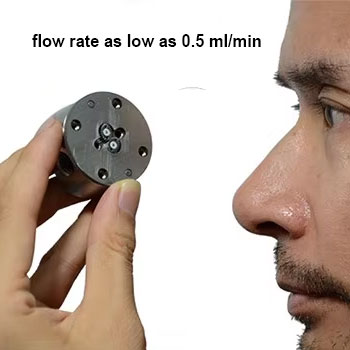

Если у вас диапазон потока ниже, чем указано в таблице выше, свяжитесь с silverinstruments.com, у нас есть
небольшой расходомер для измерения масла . Минимальный поток, который мы можем обнаружить, достигает 0,5 мл/мин.
2. Советы по установке
- Установите горизонтально, расположив дисплей вертикально, чтобы свести к минимуму ошибки.
- Установите фильтры выше по течению, чтобы заблокировать мусор.
- Добавьте воздухоотделители, чтобы предотвратить образование пузырьков.

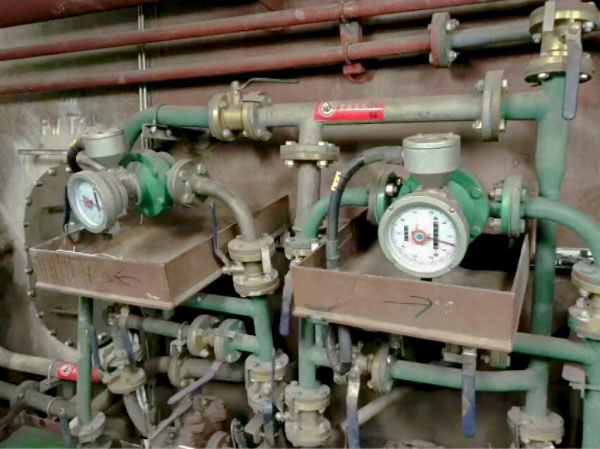

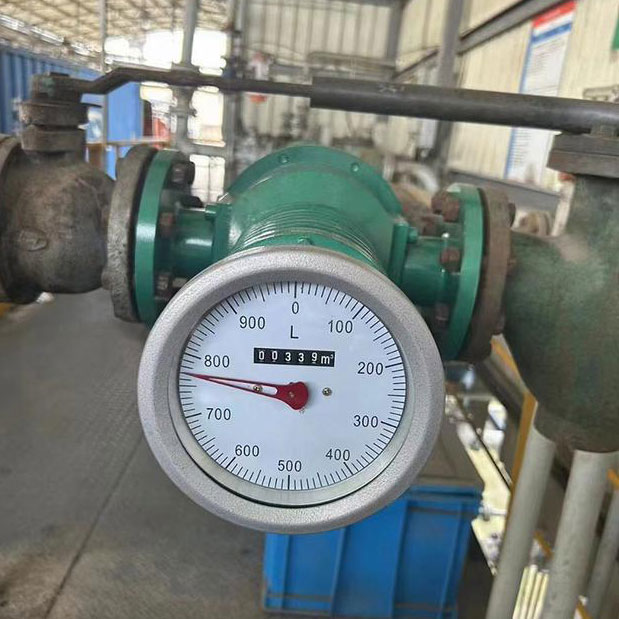

Ниже представлена типичная установка расходомера трансформаторного масла.
4. Отраслевые применения
- Контроль заполнения и циркуляции масла: обеспечивает эффективную работу системы охлаждения.
- Торговый учет: высокоточные измерения соответствуют стандартам API/OIML.
- Профилактическое обслуживание: обнаруживает утечки или закупорки посредством аномалий потока.
5. Сравнение с другими технологиями
- Нет необходимости в прямолинейности труб: гибкая установка в ограниченном пространстве.
-Экономическая эффективность: меньшие затраты на техническое обслуживание по сравнению со сложными электронными счетчиками.
- Механические или цифровые варианты. Независимо от того, нужен ли вам механический расходомер трансформаторного масла или цифровые расходомеры масла, у silverinstruments.com есть все решения.
-Высокоточный расходомер. Вы можете получить высокоточное измерение расхода 0,2~0,5%.

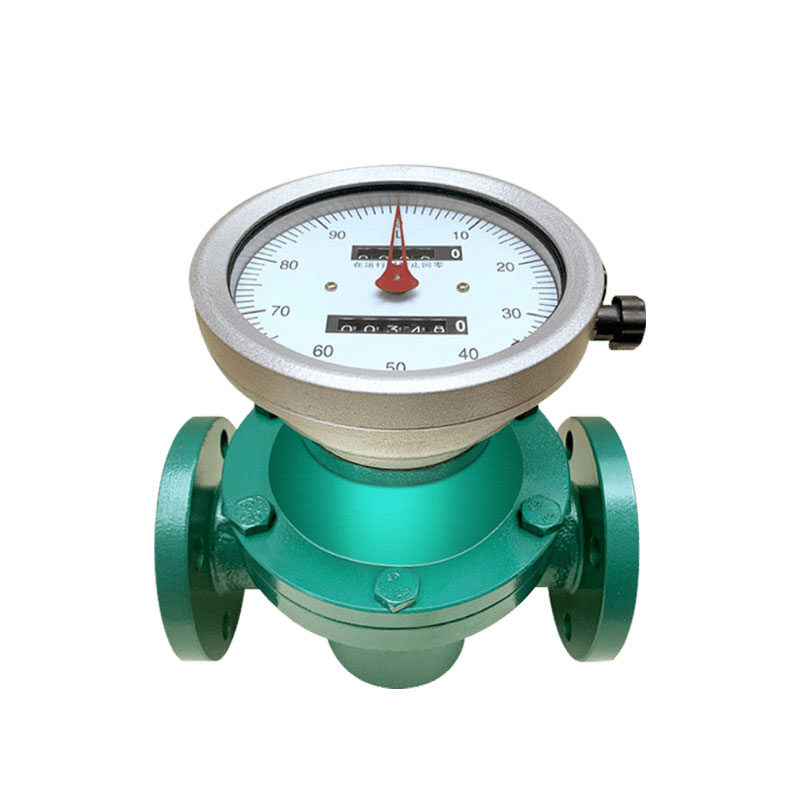

Расходомер с овальными шестернями для измерения расхода трансформаторного масла с импульсным выходом
Расходомеры с овальными шестернями идеально подходят для измерения расхода трансформаторного масла благодаря своей точности, адаптивности и надежности. Правильный выбор (соответствие свойств масла и условий эксплуатации) и установка обеспечивают надежную работу. Для энергосистем они повышают эксплуатационную эффективность, одновременно снижая потери энергии и затраты. Свяжитесь с
silverinstruments.com , чтобы получить низкую цену и подходящие расходомеры масла.
