Расходомер с тремя зажимами

2025/06/05

Расходомер Tri-Clamp относится к любому типу расходомера, в котором используются фитинги Tri-Clamp — тип гигиеничного, быстроразъемного соединения, распространенного в отраслях, где чистота и простота обслуживания имеют решающее значение. Tri-Clamp, также известный как Tri-Clover, широко используется в пищевой, фармацевтической и биотехнологической промышленности благодаря своей гладкой конструкции без щелей, которая предотвращает рост бактерий и обеспечивает легкую очистку и стерилизацию.

Преимущества соединений Tri-Clamp для расходомеров

К основным преимуществам фитингов Tri-Clamp относятся:
Санитарное проектирование:
Идеально подходит для процессов очистки на месте (CIP) и стерилизации на месте (SIP). Например, для измерения расхода молока, измерения расхода йогурта и измерения расхода пищевого масла требуются зажимные соединения для легкой разборки и очистки.

Установка без инструментов: легко собирается и разбирается без специальных инструментов.

Герметичность: высокая герметичность при использовании соответствующих прокладок.

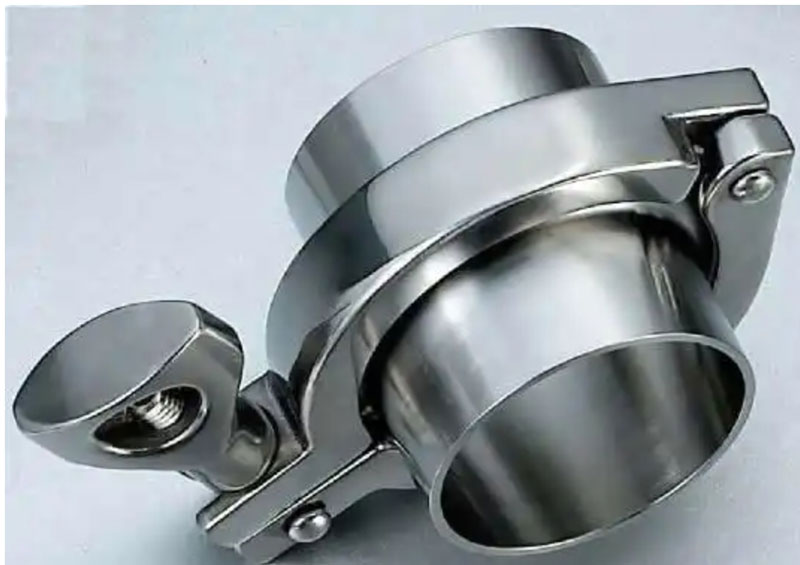

Silverinstruments.com предлагает полные наборы принадлежностей для трехзажимного крепления

Стандартизированные размеры:
Совместимы с санитарными трубами и технологическим оборудованием по всему миру. Silverinstrumentants.com обычно предоставляет полные наборы принадлежностей tri-clamp, устраняя хлопоты клиентов по их поиску. Эти преимущества делают расходомеры Tri-Clamp лучшим выбором в гигиенических технологических системах. Соединения Tri-clamp включают в себя санитарный фланцевый приварной патрубок + tri-clamp + прокладку.

Типы расходомеров Tri-Clamp

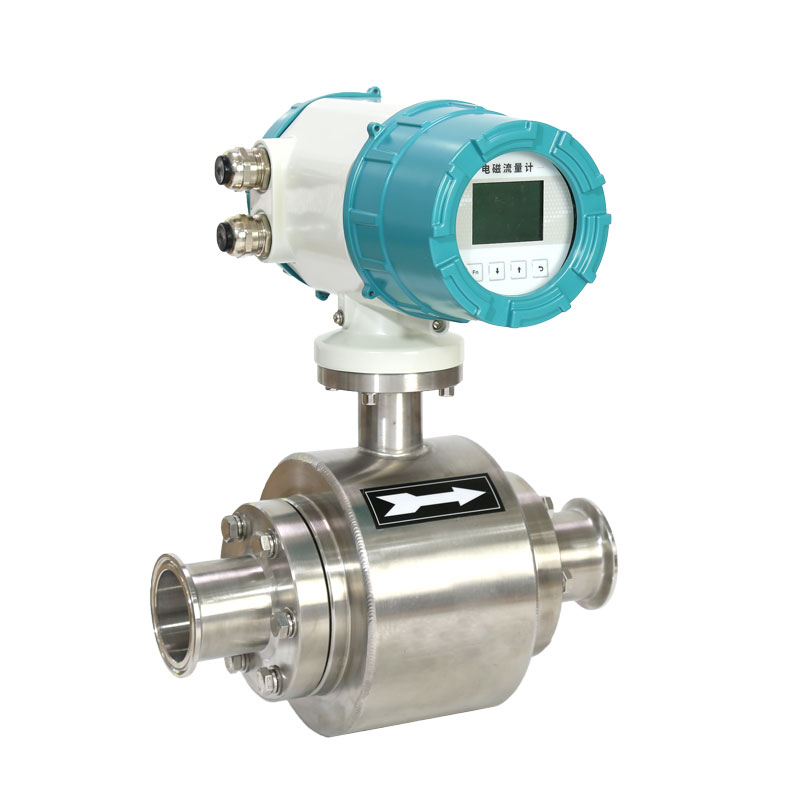

1. Трехзажимные электромагнитные расходомеры (магметры)

Электромагнитные расходомеры используют закон Фарадея для измерения токопроводящих жидкостей, таких как соки, молоко, молочные продукты и питьевая вода. Благодаря санитарной конструкции Tri-Clamp эти санитарные расходомеры идеально подходят для жидких продуктов питания, напитков и жидкостей CIP. Магнитные расходомеры Tri-Clamp идеально подходят для жидких продуктов питания, напитков и т. д.

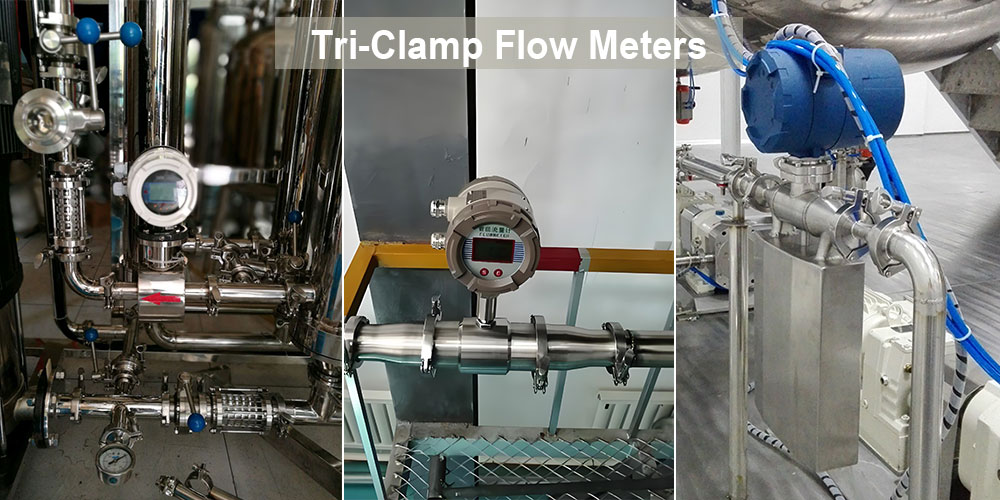

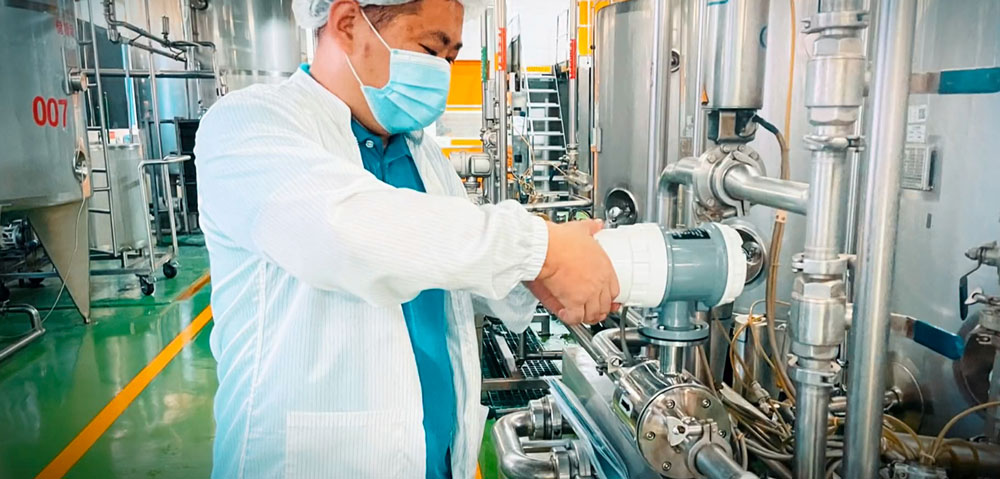

tri-clamp flow meters for hygienic process systems

Расходомеры с тремя зажимами для гигиенической технологической системы

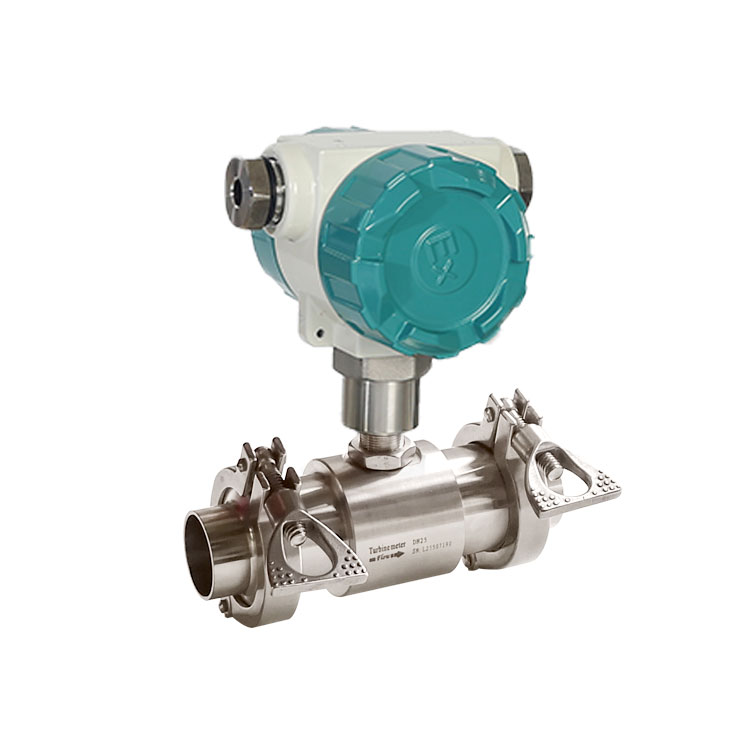

2. Турбинные расходомеры с тремя зажимами

Турбинные счетчики измеряют расход на основе скорости вращения турбины в потоке жидкости. При оснащении концами Tri-Clamp они подходят для жидкостей с низкой вязкостью, таких как вода, деионизированная вода, пищевое масло, подсолнечное масло, растительное масло, пиво или растворители в гигиенических условиях.

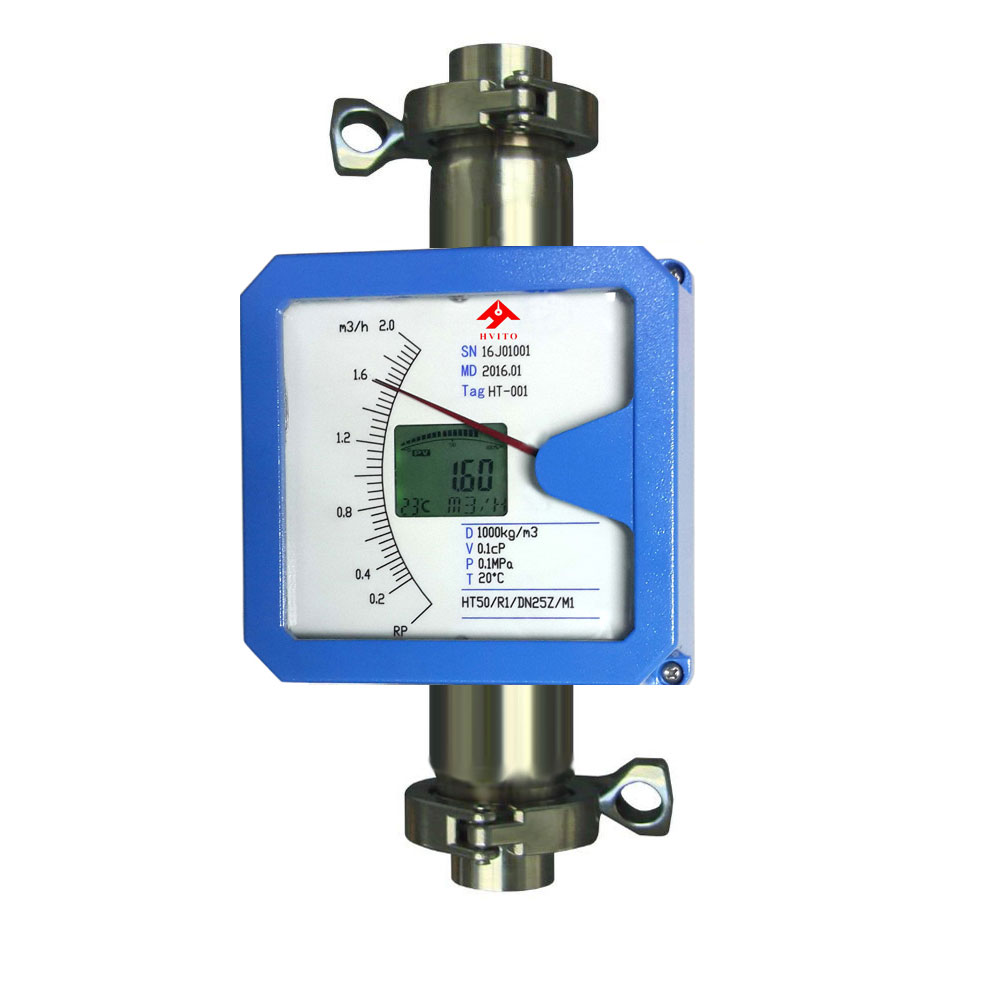

3. Металлические ротаметры (расходомеры с переменной площадью)

variable area flow meters with tri-camp fittings

Эти расходомеры VA измеряют расход с помощью поплавка, движущегося внутри конической металлической трубки. Хотя они менее распространены в санитарных установках, существуют варианты Tri-Clamp для индикации расхода с низкими требованиями к обслуживанию в коммунальных линиях. Санитарный ротаметр может измерять молоко, сок, уксус, воду обратного осмоса, деионизированную воду и т. д.

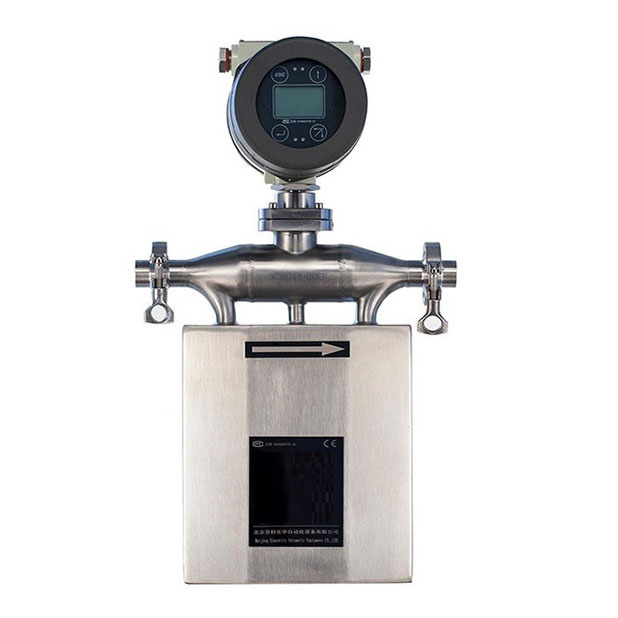

4. Гигиенические кориолисовые массовые расходомеры

Расходомеры Кориолиса напрямую измеряют массовый расход и плотность, используя эффект Кориолиса. Расходомеры Кориолиса Tri-Clamp идеально подходят для дорогостоящих жидкостей, таких как сиропы, фармацевтические ингредиенты и вязкие продукты, предлагая высокую точность и гигиеническую совместимость. Например, измерение расхода патоки, шоколада, йогурта и джема.

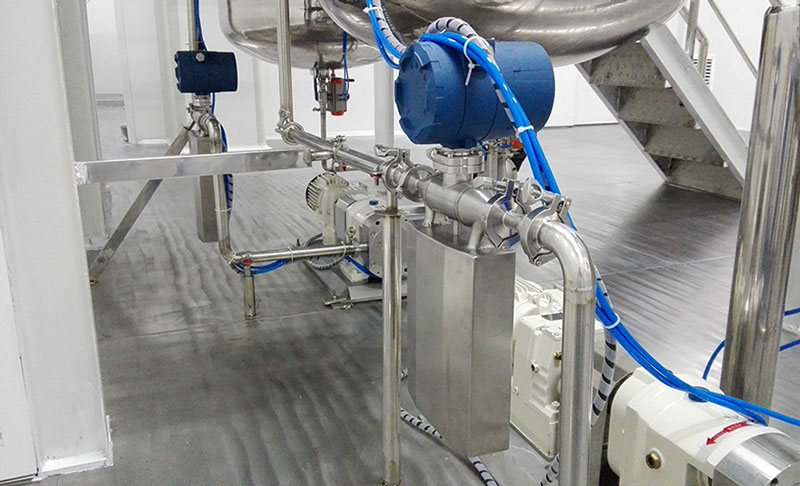

Санитарный кориолисовый расходомер для пищевой промышленности

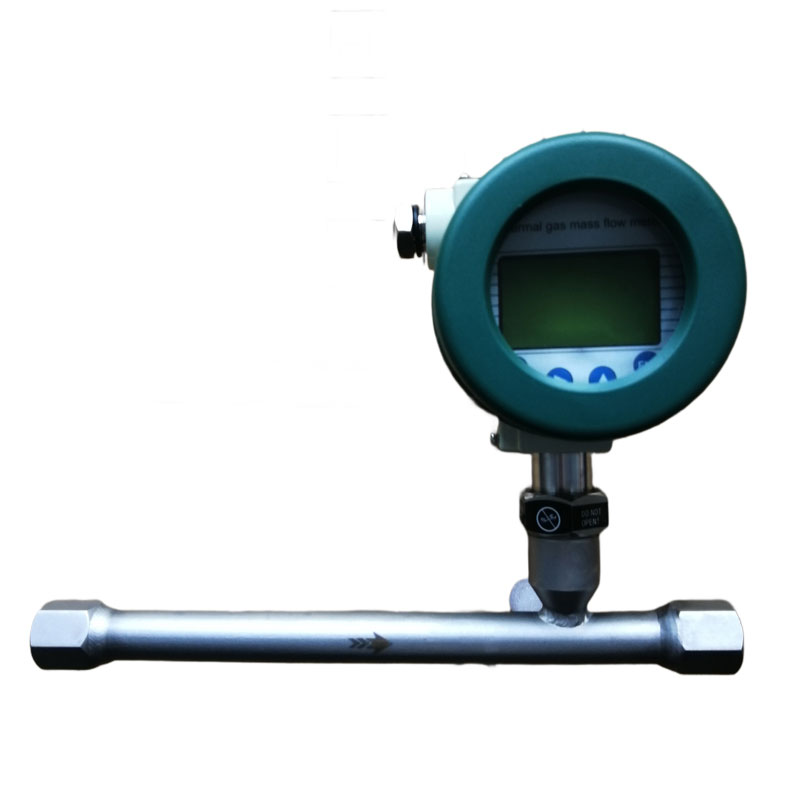

5. Тепловые массовые расходомеры

Они измеряют массовый расход газов на основе рассеивания тепла. С креплением Tri-Clamp они используются для измерения ферментационного газа или подачи чистого газа в биотехнологических или фармацевтических установках.

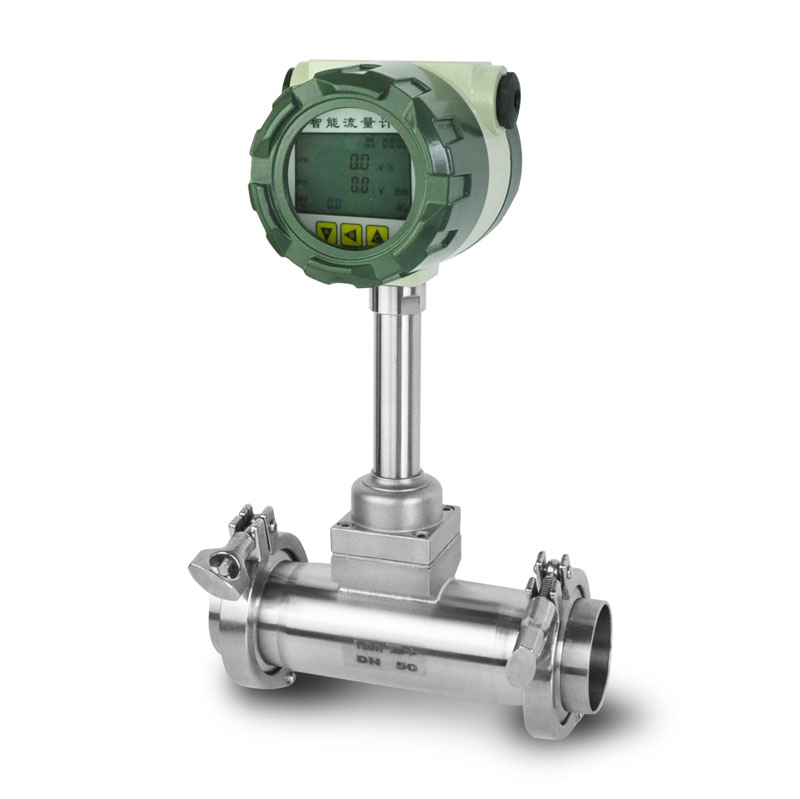

6. Вихревые расходомеры с тремя зажимами

Вихревые расходомеры обнаруживают вихри, создаваемые плохо обтекаемым телом в потоке. Вихревые расходомеры Tri-Clamp подходят для пара, газа и чистых жидкостей в санитарных условиях, где приемлема умеренная точность.

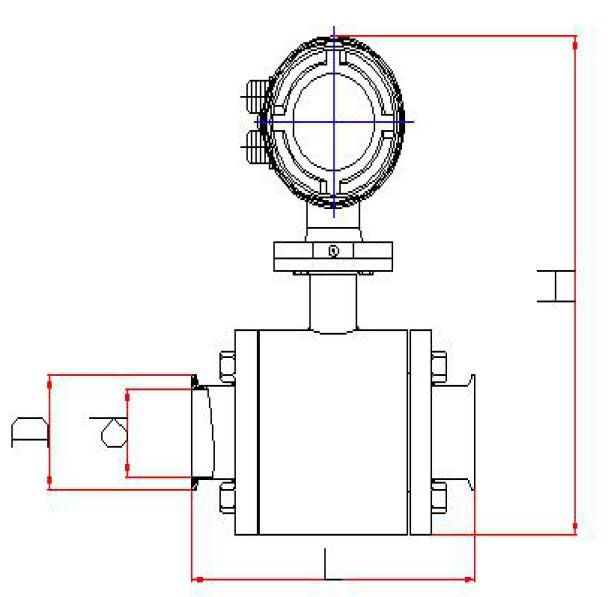

Размер соединения Tri-Clamp

Size (mm)	Size(inch)	d(mm)	D(mm)
DN15	1/2 inch	12.7	34
DN20	3/4 inch	17.2	34
DN25	1 inch	22.6	50.5
DN32	1.2 inch	33.7	50.5
DN40	1.5 inch	37.6	64
DN50	2 inch	48.6	64
DN65	2.5 inch	60.3	77.5
DN80	3 inch	72.9	91
DN100	4 inch	97.6	119

Silverinstruments.com предлагает различные виды расходомеров с тремя зажимами

Расходомеры Tri-Clamp сочетают в себе точное измерение расхода с гигиеничными, удобными для пользователя соединениями. Предлагая широкий спектр технологий расхода в конфигурации Tri-Clamp, они обеспечивают гибкие решения для отраслей, требующих как чистоты, так и производительности. Измеряете ли вы молоко, пиво, кислород или фармацевтические ингредиенты, есть расходомер Tri-Clamp, который удовлетворит ваши потребности.

В следующем видео вы найдете более подробную информацию о трехзажимном расходомере и о том, как его установить.
