Как подключить магнитометр к ПЛК через цифровой выход?

Многие клиенты покупают магнитные расходомеры серии SHD у Silver Automation Instruments, и пользователи часто спрашивают нас, как подключить наш магнитный расходомер к ПЛК?

Ниже приводится объяснение.

Цифровой выход электромагнитного расходомера SHD имеет 2 контакта: цифровой выходной контакт и цифровой заземляющий контакт, символы следующие

POUT ———— Контакт цифрового выхода

PCOM ———— Цифровой заземляющий контакт

POUT - выход с открытым коллектором; Пользователи могут выполнять электромонтаж по следующим чертежам:

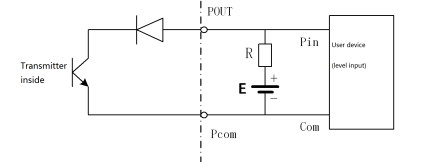

Цифровой выход уровня Схема подключения

Подключение цифрового выхода уровня

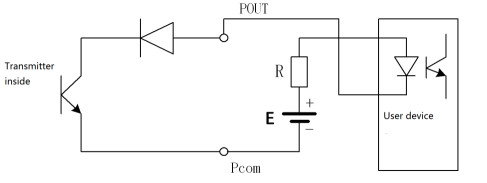

Цифровой выход для подключения фотоэлектрического соединителя (например, ПЛК)

Цифровой выход для подключения фотоэлектрического соединителя

Обычно для оптопары требуется ток около 10 мА, а E / R = 10 мА, поэтому E = 5 24 В.

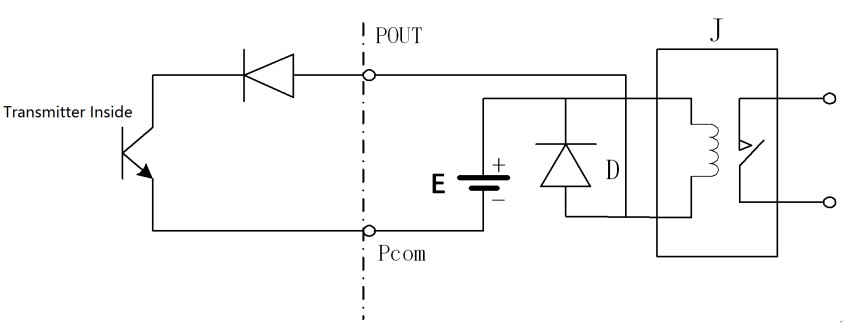

Магнитный расходомер Цифровой выход Подключить реле

Реле подключения цифрового выхода

Обычно для промежуточного реле требуется E = 12 В или 24 В, D - обратный диод. В настоящее время большинство промежуточных реле содержат такой внутренний диод. Если промежуточное реле не имеет обратного диода, пользователям необходимо подключить его извне.
