Что такое мягкая вода и зачем измерять ее расход?
Мягкая вода относится к воде, обработанной посредством ионного обмена или обратного осмоса для удаления ионов жесткости, таких как кальций и магний, обычно демонстрирующих проводимость ниже 50 мкСм/см. Ее промышленное значение включает:
1. Защита от накипи: продлевает срок службы оборудования (котлов, теплообменников)
2. Стабильность процесса: обеспечивает точность рецептуры в фармацевтической и пищевой промышленности.
3. Соответствие экологическим нормам: Соответствует стандартам концентрации ионов для сброса сточных вод.
Ключевые отрасли, требующие точного измерения расхода мягкой воды:

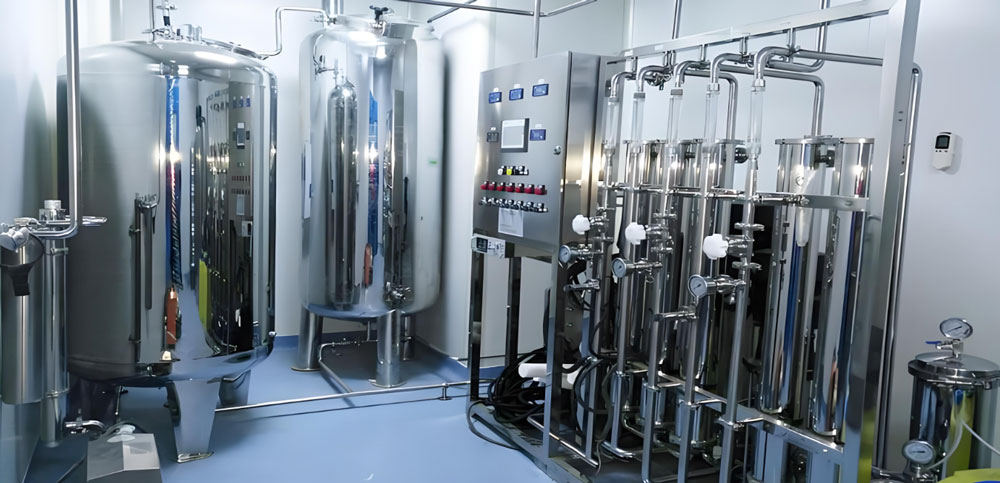

Фармацевтика (системы очистки воды)

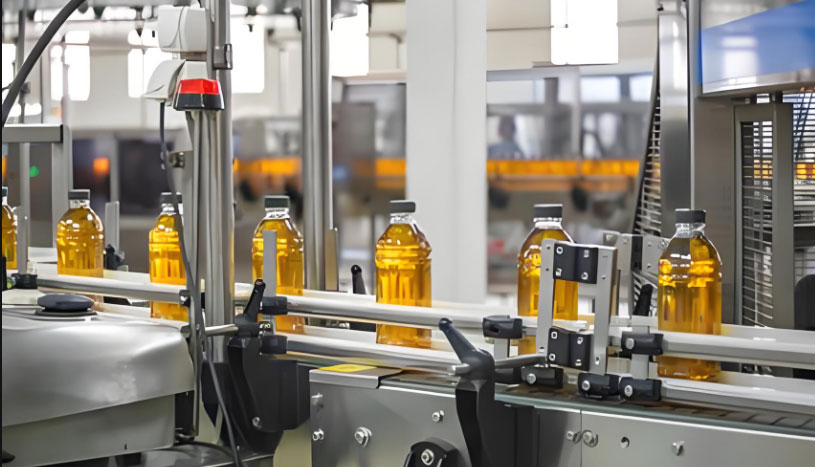

Еда и напитки (смешивание ингредиентов)

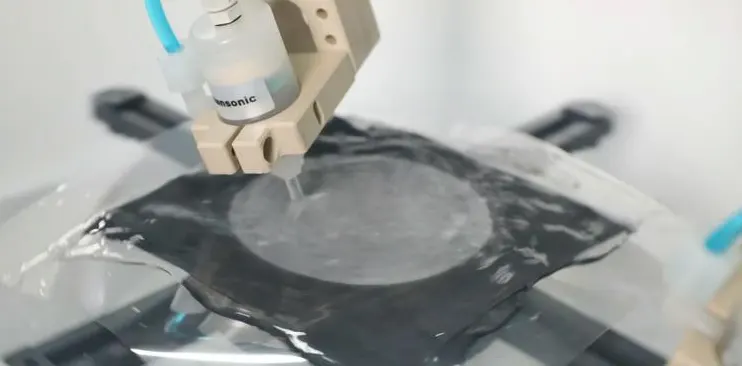

Микроэлектроника (очистка пластин)

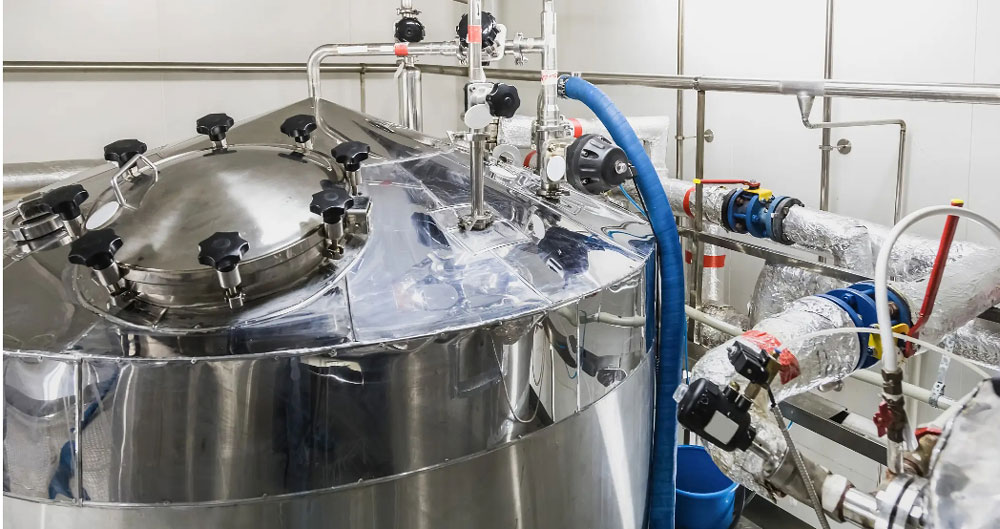

Химическая переработка (охлаждение реактора)

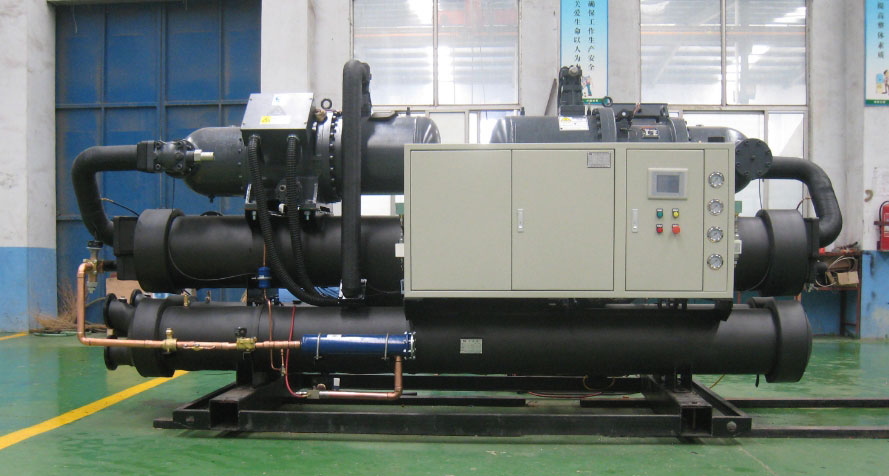

Системы циркуляции HVAC
Сравнительный анализ четырех технологий расходомеров мягкой воды

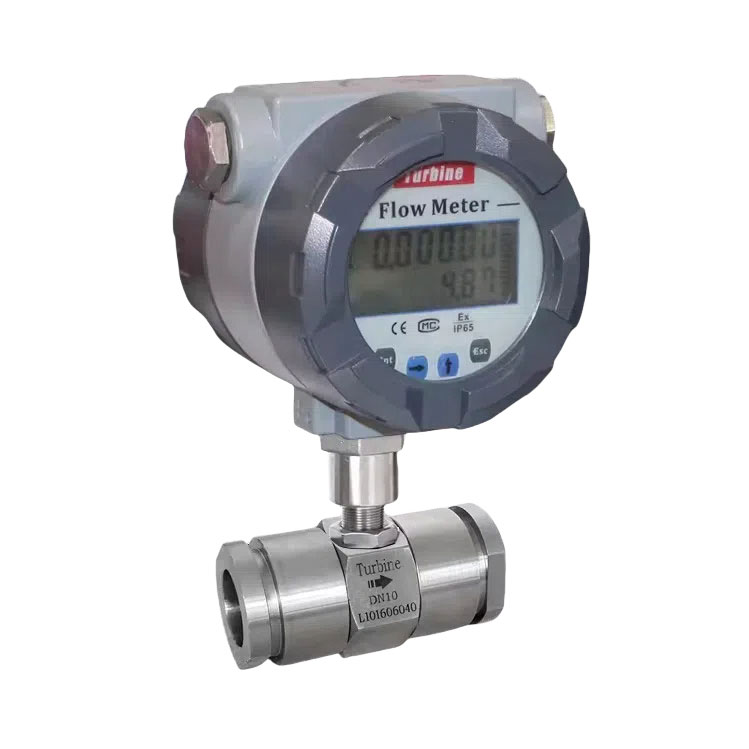

# 1. Турбинный расходомер для мягкой воды

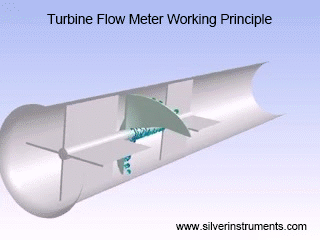

Принцип работы: кинетическая энергия мягкой воды вращает турбину, при этом скорость потока рассчитывается с помощью магнитных/оптических датчиков, определяющих скорость вращения.
Преимущества измерения расхода мягкой воды:
✅Точность 0,5%
✅Полный охват размеров труб (DN4-DN200) для различных трубопроводов и диапазонов расхода, обычный запрос - расходомер обратного осмоса 1/2”, расходомер воды 1”, расходомер воды 2 дюйма OR, расходомер воды 3 дюйма и т. д.
✅Измеряет скорость потока 0,3-10 м/с
✅Материал из нержавеющей стали для измерения мягкой воды
✅
Недорогой расходомер воды ✅Цифровой расходомер мягкой воды с цифровым дисплеем, 4-20 мА, импульсный выход, опция с MODBUS RTU.
Ограничения:
- Чувствительный к твердым частицам (требуется фильтр 100 мкм), турбинный расходомер жидкости может измерять только чистую жидкость без твердых частиц.
- Механический износ влияет на долгосрочную стабильность, поскольку внутри датчика расхода турбины имеются движущиеся части.

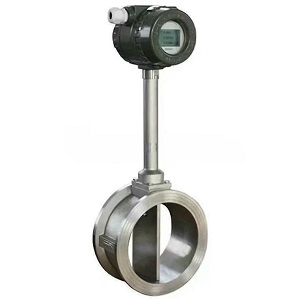

# 2. Вихревой расходомер

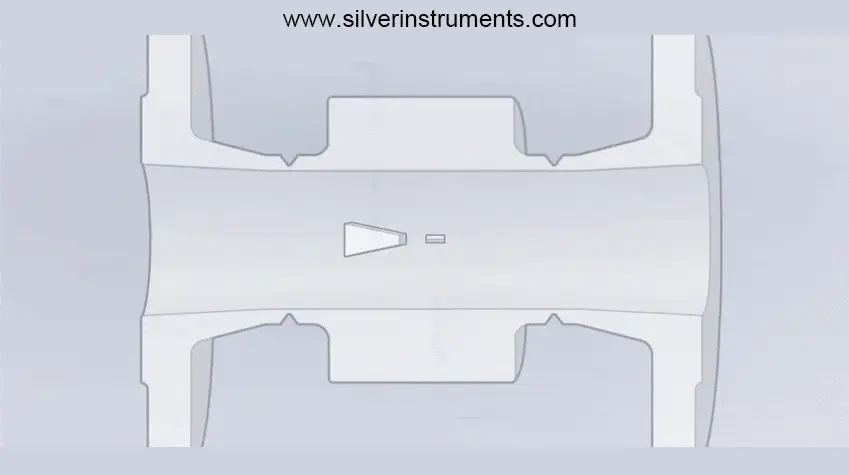

Принцип работы: использует эффект вихревой дорожки Кармана, вычисляя поток посредством обнаруженной частоты образования вихрей.
Вихревой расходомер для измерения мягкой воды. Характеристики:
✅Отсутствие движущихся частей (низкие эксплуатационные расходы)
✅Можно использовать в качестве расходомера воды высокого давления, например, выдерживает давление 6,3 МПа
✅Широкий диапазон температур (-40°C~350°C) для вихревого датчика расхода
✅Датчик
расхода полностью изготовлен из нержавеющей стали 304, 316 или 316L
✅Можно превратить в расходомер с питанием от 24 В постоянного тока или от батареи.
✅Возможность изготовления с различными технологическими соединениями, такими как фланцевое, трехзажимное санитарное расходомерное соединение, винтовое соединение и т. д.

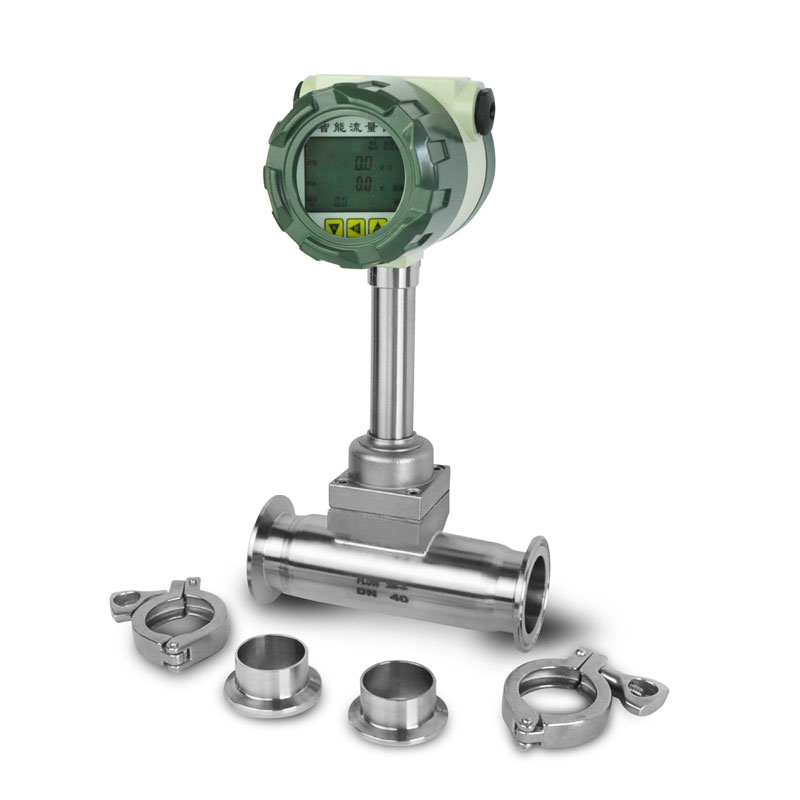

Расходомер мягкой воды с трехзажимным соединением
Ограничения:
- Сниженная точность ниже 0,5 м/с, а обычная точность для измерения воды составляет 1,0%
-Требуются прямые трубы диаметром 10D вверх по течению и 5D вниз по течению
# 3. Ротаметр

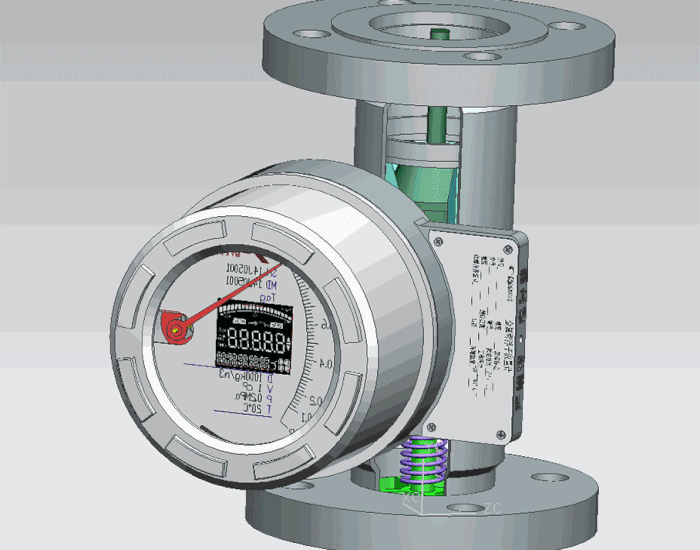

Механизм: Положение поплавка в конической трубке соответствует расходу, что позволяет производить визуальное считывание показаний.
Преимущества ротаметра-расходомера для мягкой воды:
✅Визуальный контроль расхода воды.
✅Экономичный расходомер для воды обратного осмоса (экономия 40%-60%)
✅Ротаметры имеют долгую историю и стабильные рабочие характеристики
✅Возможность локального мониторинга без внешнего источника питания

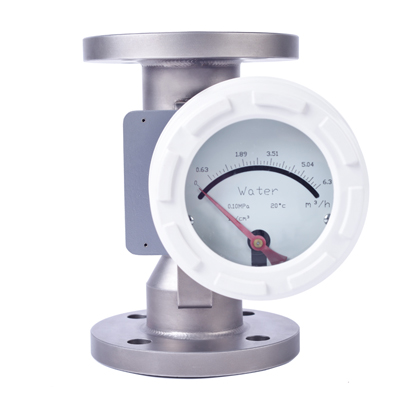

Локальный контрольный ротаметр без источника питания Недостатки:
-2%-5% точности (непригодно для коммерческого учета)
- Вертикальная установка обычная, а горизонтальная обойдется в большие деньги
-Подходит для измерения расхода мягкой воды с низким расходом

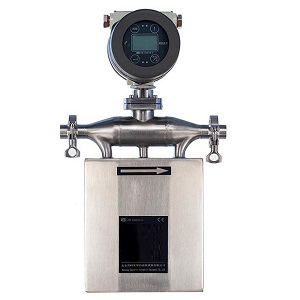

# 4. Кориолисов расходомер массы

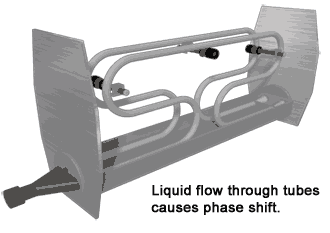

Основная технология: измерение фазового сдвига от сил Кориолиса в вибрирующих трубках для определения массового расхода.
Преимущества использования расходомера Кориолиса для измерения массового расхода мягкой воды
✅±0,1% сверхвысокая точность, это высокоточный расходомер
✅Многопараметрический выход, помимо измерения массового расхода программного обеспечения и общего расхода, он также может измерять плотность/температуру воды обратного осмоса.
✅Невосприимчив к изменениям проводимости
✅Различные варианты диапазона расхода, например, от 40 г/ч до 1 т/ч и 10 т/ч. У Silver Automation Instruments есть решения для различных диапазонов расхода и размеров трубопроводов.
Диапазон массового расхода воды, соответствующий расходомерам различного размера:
|
Inch
|
3/8”
|
1/2”
|
3/4”
|
1”
|
1.5”
|
2”
|
2.5”
|
3”
|
4”
|
5”
|
6”
|
8”
|
8”
|
10”
|
12”
|
|
DN(mm)
|
10
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200A
|
200B
|
250
|
300
|
|
Flow Range
|
0~1.5 T/h
|
0~3 T/h
|
0~7 T/h
|
0~13 T/h
|
0~22 T/h
|
0~33 T/h
|
0~60 T/h
|
0~100 T/h
|
0~160 T/h
|
0~230 T/h
|
0~300 T/h
|
0~400 T/h
|
0~500 T/h
|
0~800 T/h
|
0~1500 T/h
|
Примечания:
Кориолисовый расходомер — это дорогостоящий расходомер по сравнению со стоимостью турбинных расходомеров (TUF), вихревых расходомеров и ротаметров. Датчик массового расхода воды чувствителен к вибрациям.
При обсуждении измерения расхода воды, электромагнитные расходомеры (магметры) инстинктивно приходят на ум как подходящее решение. Эти
полнопроходные расходомеры предлагают неинтрузивную работу с нулевым препятствием потоку и экономически выгодную цену. Однако их применение оказывается принципиально проблематичным для измерения мягкой воды из-за присущих им технических ограничений.
Электромагнитные расходомеры (магметры) работают по закону Фарадея, требуя проводящих жидкостей (>5 мкСм/см). Низкая проводимость мягкой воды (<50 мкСм/см) вызывает:
1. Затухание сигнала: снижение электродвижущей силы ухудшает SNR.
2. Дрейф нулевой точки: поляризация электрода в средах с низкой проводимостью
3. Погрешность измерения: ±5%+ отклонения против ±0,5% турбинных счетчиков
Тенденции рынка расходомеров мягкой воды.
Мировой рынок расходомеров мягкой воды достиг $1,2 млрд в 2023 году, при этом многопараметрические расходомеры Кориолиса росли на 8,7% CAGR (Flow Research). В настоящее время доминируют интеллектуальные расходомеры с поддержкой IIoT, использующие протоколы Modbus/Profibus PA, предлагающие предиктивное обслуживание для износа подшипников (турбинный расходомер) или аномалий вибрации (вихревой расходомер).
