Расходомер с овальной шестерней серии LC — это вид расходомера положительного объема (PD-расходомер); также это тип линейного объемного расходомера. Он измеряет объем потока с помощью двух овальных шестерен: шестерни вращаются при прохождении потока через измерительную камеру, а магнитный датчик используется для измерения количества оборотов шестерни, и каждый оборот соответствует фиксированному объему жидкости. Датчик расхода с овальной шестерней имеет простую конструкцию, но прочный дизайн для работы в суровых условиях. Этот тип овальных расходомеров в основном используется для измерения расхода топочного масла, бензина, морского тяжелого масла, дизеля, масла для шестерен, патоки, соусов, сиропов, смол, кремов и т.д. Механические расходомеры с приводом от шестерни широко используются в промышленности, судостроении и металлургии. Датчик расхода с овальной шестерней является экономичным и надежным решением для измерения расхода топлива и масел.
Связанная статья: [Обзор расходомера с овальной шестерней]
Принцип работы расходомера с овальной шестерней
Расходомер с овальной шестерней работает на простом механическом принципе: жидкость приводит в движение колесо. Этот принцип впервые был применен при использовании водяных колес для помола зерна.
Базовая конструкция состоит из двух овальных шестерен с зацепляющимися зубьями, одна из которых содержит магнит в прочном корпусе. Измеряемая жидкость входит в камеру и вращает шестерни, выходя из камеры. Точно сконструированные шестерни вращаются на подшипниках, а магнит устойчив к химическим повреждениям.
Жидкость заполняет пространство между зубьями шестерен и наружной стенкой корпуса. Капиллярное действие обеспечивает жидкостное уплотнение, что гарантирует точность и постоянство объема жидкости в пространстве. Каждая камера заполняется и опустошается в постоянном цикле — положительное вытеснение.
Каждый оборот шестерен измеряет одинаковый объем жидкости. Датчик на внешней стороне камеры фиксирует импульс магнита при его прохождении, подсчитывая количество оборотов. Количество оборотов определяет объем жидкости, проходящей через расходомер с овальной шестерней. Хотите узнать больше о принципе работы расходомера с овальной шестерней? Нажмите здесь
Особенности расходомера с овальной шестерней
✔ Идеальный выбор для использования в качестве расходомера для высоковязких жидкостей
✔ Высокоточный расходомер: 0,5% или опция 0,2%
✔ Опция расходомера жидкости в мл/мин, расходомер для низких потоков
✔ Может быть изготовлен как линейный механический расходомер или с выходом импульса или 4-20мА
✔ Различные материалы: чугун, литая сталь, нержавеющая сталь 304 или 316L
✔ Не требует прямого участка трубы при установке
✔ Размеры датчика от DN 2 до DN200 (расходомер с овальной шестерней 8 дюймов)
✔ Низкая стоимость расходомера для масла, например: тяжелое масло, топливо, смазочное масло, легкое масло, дизель, пальмовое масло, пищевое масло и т.д.
✔ Механический расходомер масла
✔ Каждый расходомер тщательно калибруется для соответствия требованиям точности. Подробнее: [Пример заводской калибровки расходомера с овальной шестерней]
Размер расходомера, от DN2 до DN200 — разные размеры расходомеров имеют разные цены.
Материал расходомера: чугун, литая сталь, нержавеющая сталь 304 или 316 — разные материалы имеют разные цены.
Функции расходомера с овальной шестерней также влияют на его цену.
a. Механический или цифровой расходомер с передатчиком
b. Цифровой расходомер с овальной шестерней с выходом: 4~20мА, HART, Импульс или RS485
c. Расходомер для высоковязких или высокотемпературных жидкостей
d. Расходомер для высоких давлений или без него
Тем не менее, компания Silver Automation Instruments поставляет недорогие расходомеры от надежных производителей расходомеров с овальной шестерней с быстрой доставкой.
Применение расходомеров с овальной шестерней
Для применения в топливной и нефтяной промышленности расходомеры с овальной шестерней являются лучшим вариантом для точного объемного измерения различных промышленных жидкостей. Эти положительные расходомеры, построенные для долгого срока службы, отлично отслеживают поток топлива, включая бензин и различные виды топливных масел с механическим или цифровым дисплеем. Они особенно хорошо работают с тяжелыми жидкостями, такими как тяжелое масло и дизель, благодаря прочной конструкции, обеспечивающей надежную работу даже при высоких температурах и давлениях. Также они необходимы на химических и производственных предприятиях благодаря способности измерять высоковязкие жидкости, такие как смазочные материалы, патока и смолы. Расходомеры с овальной шестерней обеспечивают повторяемые и высокоточные результаты, необходимые для оптимизации процессов и поддержания контроля качества, будь то смешивание густых добавок или контроль расхода топлива на автопарке.
Основные типы и материалы расходомеров LC и их применения
LC-A: Расходомер с овальной шестерней из чугуна, широко применяемый для высоковязких жидкостей или других сред, не разрушающих чугун; подходит для измерения расхода нафт, керосина, дизеля, тяжелого масла, смазочного масла, парафина, асфальта, топочного масла, гидравлического масла.
LC-E: Расходомер с овальной шестерней из литой стали, применяется для малокоррозионных жидкостей с высоким давлением; подходит для измерения расхода сырой нефти, анилинов, керосина, топлива, дизеля, смазочного и гидравлического масла, асфальта.
LC-B, C: Расходомер с овальной шестерней из нержавеющей стали, применяется для сильнокоррозийных жидкостей, таких как кислоты, щелочи, солевые или органические химикаты; подходит для измерения расхода воды, аммиака, каустической соды, уксусной кислоты, акриловой кислоты, этанола, серной кислоты, фосфорной кислоты, нитрата аммония, фруктовых соков, растительного масла, арахисового масла, оливкового масла, пищевых масел, молока, пива, бутадиена, толуола, ксилола, сжиженного газа (LPG).
Преимущества расходомера с овальной шестерней
После установки расходомер с овальной шестерней работает точно без обслуживания многие годы. Он имеет минимальное количество движущихся частей и работает за счет механического потока жидкости. Расходомер с овальной шестерней сконструирован для работы в суровых условиях и обеспечивает высокий уровень точности измерений. Простая механическая конструкция хорошо справляется с изменениями температуры, пульсирующим потоком и изменениями вязкости. Часто используется в морской и судостроительной промышленности для измерения расхода морского топлива, тяжелого масла и моторного масла.
Прочный и долговечный расходомер с овальной шестерней является экономичным способом измерения потока жидкости без эксплуатационных затрат.
Установка расходомера типа шестерни проста, и его можно разместить в труднодоступных местах, так как не требуется прямая труба. Измерение жидкости происходит в процессе эксплуатации (не нужно отклонять поток), что позволяет интегрировать расходомер в любой промышленный процесс.
Расходомеры овальной шестерни просты по конструкции, но очень универсальны по размеру и материалам, измеряют жидкости точно, стабильно и работают многие годы без обслуживания.
Как выбрать тип дисплея: вы хотите механический счетчик, общий счетчик с возможностью сброса или PD-расходомер с импульсным или аналоговым выходом?

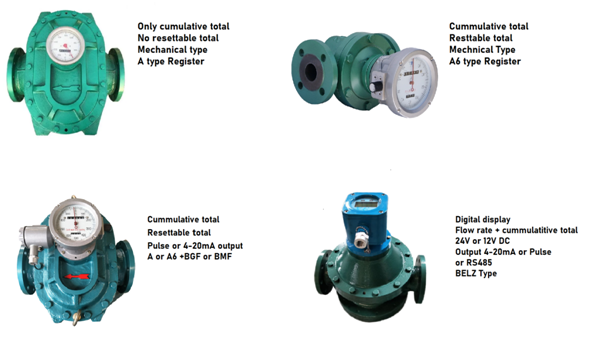

На картинке ниже показана разница между сбрасываемым и несбрасываемым расходомером.
Как настроить и использовать расходомер с овальной шестерней
Высокая точность вашего расходомера достигается только при правильной установке. Одним из основных преимуществ расходомера положительного объема является возможность установки как в вертикальные, так и в горизонтальные трубы без прямого участка, что делает его идеальным для ограниченных пространств. Перед установкой убедитесь, что трубопровод чист. Перед расходомером должен быть установлен сетчатый фильтр (обычно 100 mesh или мельче) для защиты точных шестерен от твердых частиц — основной причины повреждений.
Так как расходомер с овальной шестерней измеряет поток через точное зацепление шестерен, он не подходит для жидкостей с взвешенными твердыми частицами, абразивными частицами или большим количеством примесей. Эти загрязнения могут вызвать износ или заедание шестерен, что приведет к неточным измерениям и возможным повреждениям. Всегда убедитесь, что жидкость фильтрована и свободна от загрязнений перед поступлением в расходомер.
Нажмите здесь, чтобы получить больше информации о принципе работы расходомера с овальной шестерней и понять, почему необходимо измерять чистую жидкость. [Принцип работы расходомера с овальной шестерней]
Воздухоотводчик и фильтр необходимы для расходомеров с овальной шестерней, чтобы обеспечить точные измерения. Они удаляют воздух и твердые частицы из жидкости перед входом в расходомер, предотвращая повреждение шестерен и ошибки измерений. Информация о продукте: [Воздухоотводчик и фильтр]
После установки следуйте схеме подключения для подключения питания. Подключите сигнальный провод к ПЛК или дисплею, если модель имеет импульсный выход. Расходомер прост в использовании; начинает измерять поток сразу после включения. Общий накопленный объем и текущая скорость потока отображаются на локальном дисплее.
Связанная статья: [Как установить и использовать расходомер с овальной шестерней?]
Выбор правильного расходомера с овальной шестерней
Выбор правильного расходомера крайне важен для поддержания точной, эффективной и безопасной работы. Расходомеры с овальной шестерней являются лидирующим выбором во многих отраслях, обеспечивая исключительную точность и надежность, особенно при измерении вязких жидкостей, таких как масла, топлива и химические вещества. Поскольку они напрямую измеряют объем, захватывая жидкость между вращающимися шестернями, их точность в значительной степени не зависит от изменений свойств жидкости.
Однако, учитывая множество доступных вариантов, выбор может показаться сложным. Чтобы помочь, мы разработали простой гид, который упрощает это критически важное решение. Наш гид описывает четырехэтапный процесс, охватывающий все: от анализа характеристик вашей жидкости — вязкость и химическую совместимость — до определения расхода системы, выбора подходящего дисплея и определения необходимых сертификатов.
