Ультразвуковой доплеровский расходомер открытого канала — это устройство, используемое для измерения расхода жидкости в частично заполненных трубах или каналах.

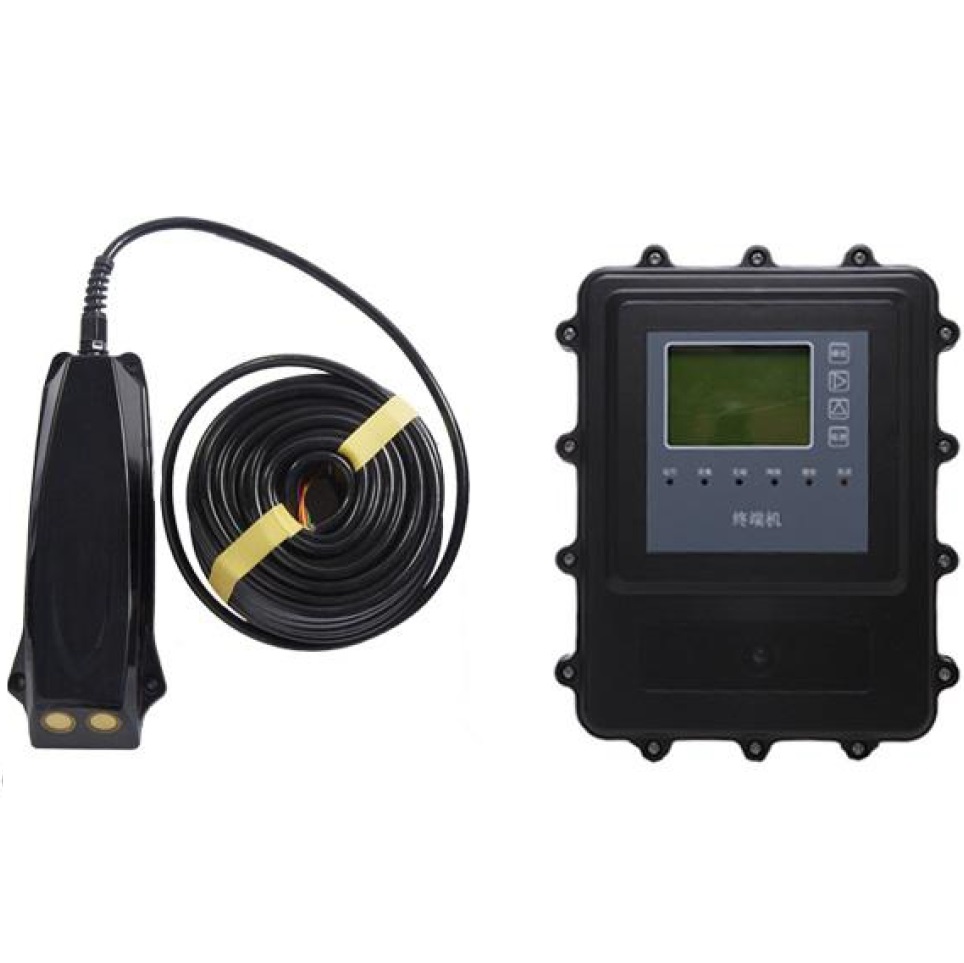

Принцип работы ультразвукового расходомера с частично заполненной трубой серии SLH-OP

Измерение доплеровского сдвига, возникающего в результате отражения ультразвукового луча от отражающих материалов, таких как твердые частицы или вовлеченные пузырьки воздуха в текущей жидкости, или турбулентности самой жидкости, позволяет рассчитать скорость потока. Используя скорость звука в воздухе, можно определить расстояние от датчика до уровня жидкости. Затем поток через канал можно рассчитать на основе измерения уровня; при этом пользователь вводит свойства канала. Он вычисляет расход на основе средней скорости потока, глубины воды и температуры воды. Устройство также может отображать расход поперечного сечения.

Температура воды измеряется с помощью температурного зонда, который размещается в верхней части прибора и должен быть погружен в воду на определенное время, чтобы отразить фактическую температуру воды. Это делается для калибровки скорости ультразвуковых волн в воде и корректировки значений уровня воды, измеренных датчиком давления. Глубина воды измеряется с помощью высокоточного датчика давления, размещенного в нижней части прибора, при этом чувствительная часть находится в прямом контакте с водой.

Преимущества ультразвукового расходомера с частично заполненной трубой серии SLH-OP

• Нет потери напора, нет необходимости строить каналы или плотины.
• Нет необходимости в калибровке соотношения уровня воды и расхода, что особенно подходит для каналов с медленным течением, где метод измерения уровня воды не может быть использован; нет необходимости в инженерном строительстве, нет затрат на проектирование, быстрая и простая установка без необходимости прерывания потока.
• Зонд прибора устанавливается непосредственно на съемном и простом кронштейне, закрепленном на стенке канала, и подключается к терминалу управления через коммуникационный кабель.
• Низкое энергопотребление, может работать непрерывно в полевых условиях без необходимости внешнего источника питания.
• Терминал управления поставляется с небольшой встроенной батареей, которая может работать непрерывно в течение 2 месяцев, и может продолжать работать после зарядки или замены запасной батареи. Его также можно подключить к большой батарее или бытовой электросети.
• Отображение и хранение на месте, с объемом хранения до шести месяцев. Последние измеренные данные автоматически отображаются на месте, а исторические данные можно запросить с помощью кнопок управления дисплеем на терминале. Данные измерений, проводимых каждые 10 минут, могут храниться в течение шести месяцев.

Технические характеристики

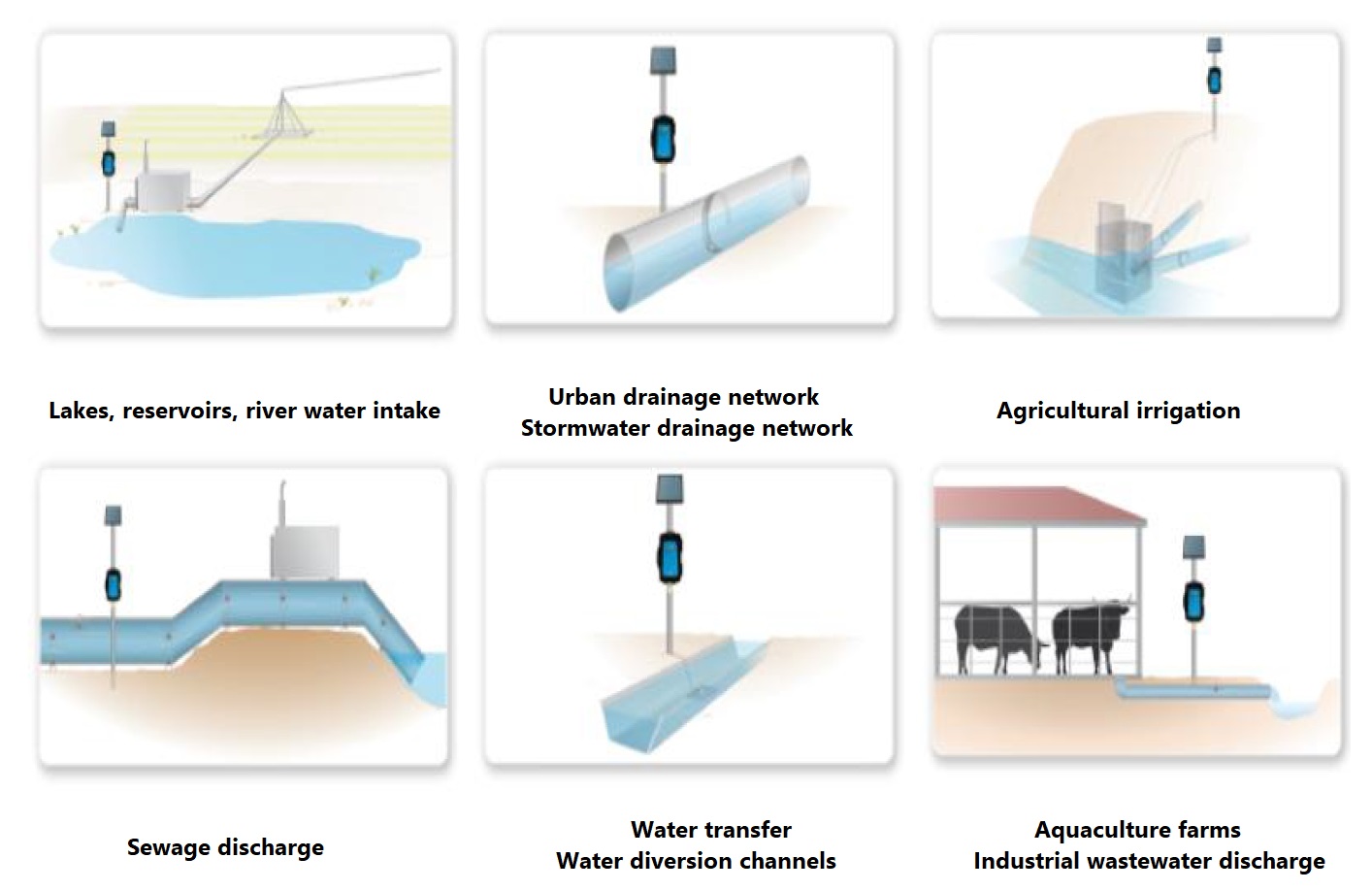

Приложения

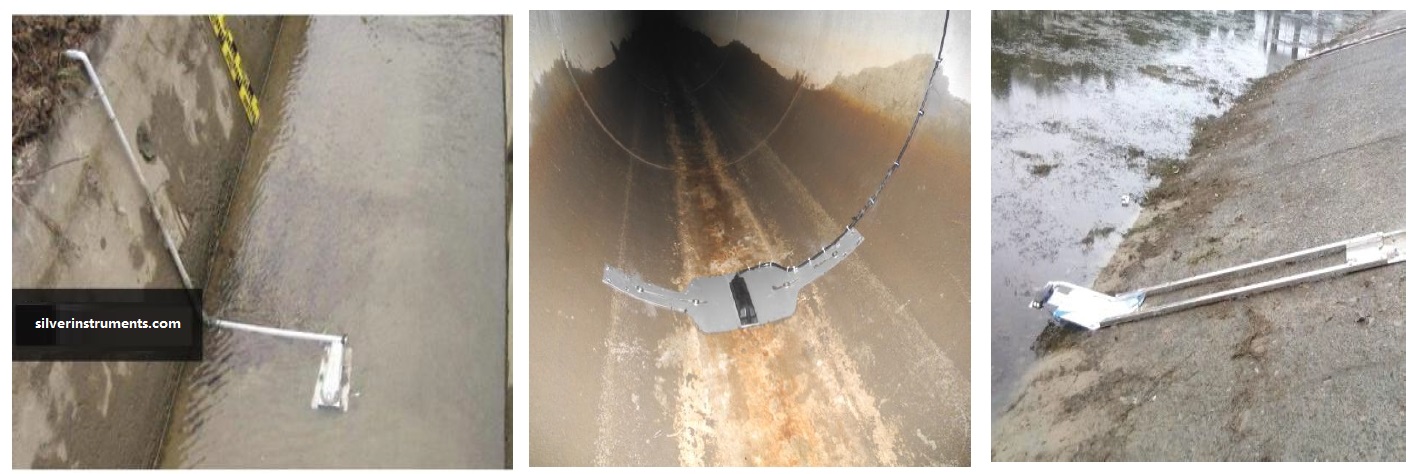

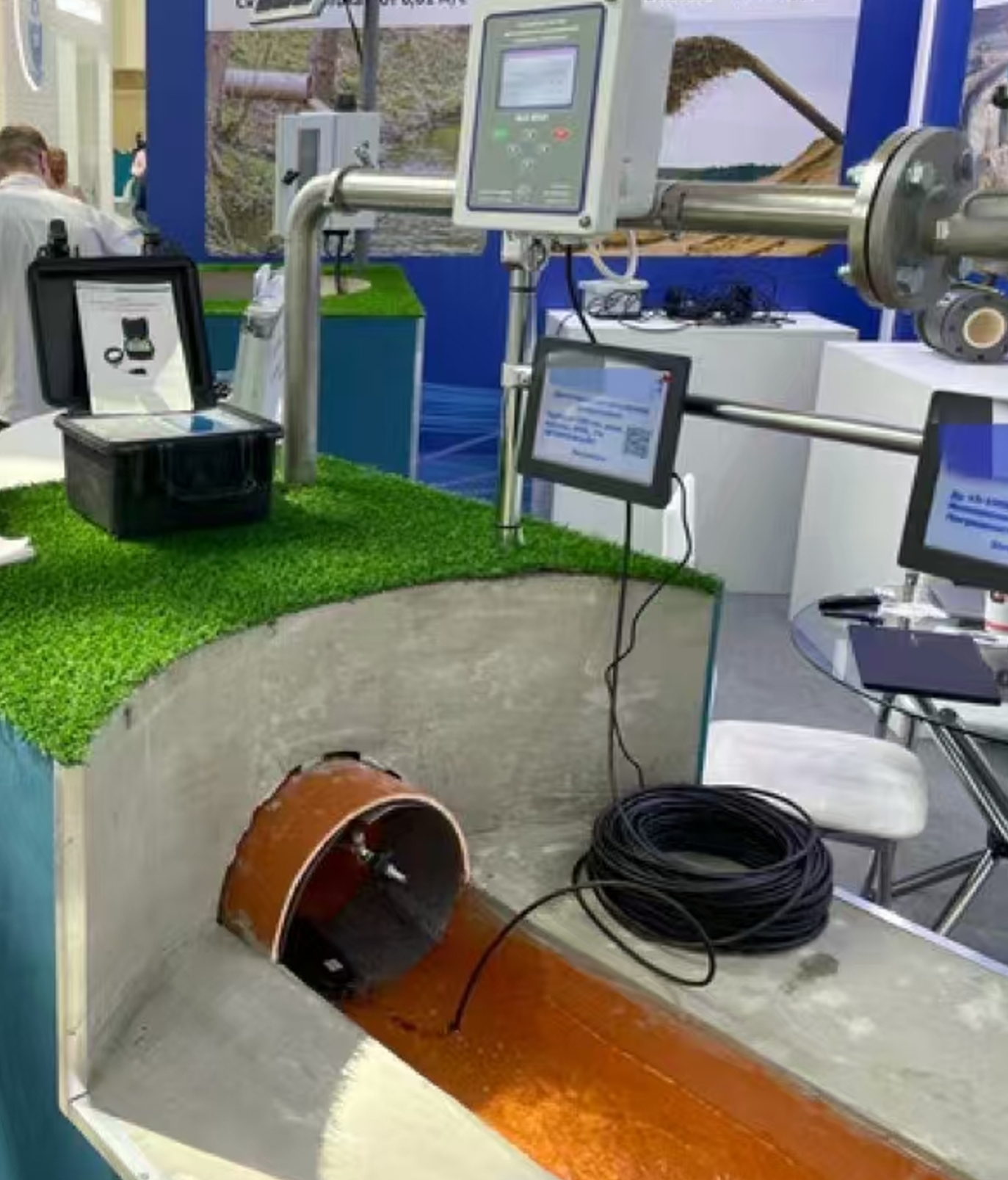

Фотографии сайта
