Самые популярные цифровые расходомеры воды Ниже приведено описание принципов работы, характеристик и областей применения различных типов цифровых расходомеров воды: ротаметры, турбинные расходомеры воды, электромагнитные расходомеры воды, вихревые расходомеры для измерения объема воды, объемные расходомеры, дифференциальные расходомеры, кориолисовые расходомеры воды и ультразвуковые расходомеры воды.

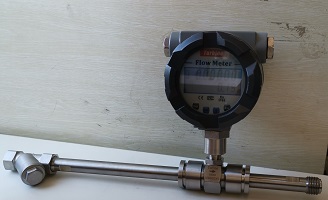

Турбинный расходомерЭто разновидность расходомера скорости. Турбинный расходомер использует многолопастный ротор (турбину) для измерения среднего расхода воды, а затем вычисляет расход воды или общее количество воды. Как правило, он состоит из датчика расхода и встроенного дисплейного прибора для отображения информации о измеренном расходе воды и настройки параметров турбинного водомера.
Турбинные расходомеры, объемные расходомеры и кориолисовые расходомеры известны своей лучшей повторяемостью и точностью по сравнению с другими типами расходомеров. Компания Silver Automation Instruments может предложить турбинный расходомер в качестве недорогого проточного водомера.
Преимущества использования турбинного расходомера для учета воды:
(1) Высокая точность может достигать погрешности от 0,5% до 0,25%:
(2) Хорошая воспроизводимость:
(3) Встроенный цифровой расходомер воды не имеет дрейфа нуля, обладает хорошей помехоустойчивостью;
(4) Цифровые турбинные расходомеры должны иметь ЖК-дисплей для отображения расхода воды и суммарного общего расхода воды;
(5) Выход 4-20 мА и импульсный выход, возможность связи по RS485;
(6) Расходомер воды с питанием от батареи или источник питания 24 В постоянного тока
(7) Широкий диапазон для измерения воды
(8) Компактная конструкция и малый вес для удобной транспортировки
(9) Проточные водомеры различных размеров, от водомеров с низким расходом и размером циферблата всего 1/8 дюйма до водомеров DN250 размером 10 дюймов. Обычно покупают водомеры следующих размеров: водомер 1/2 дюйма, водомер 1 дюйм, цифровой водомер 2 дюйма (галлоны в минуту), водомеры-турбины 3, 4 дюйма и DN150;
Недостатки:
(1) Для обеспечения точности необходима регулярная калибровка:
(2) Физические свойства воды оказывают большое влияние на характеристики потока.
Области применения турбинного расходомера воды:
Турбинные расходомеры широко используются для измерения расхода следующих жидкостей: нефти, органических и неорганических жидкостей, сжиженных газов, природного газа и криогенных жидкостей. Только чистые воды можно измерять с помощью цифровых турбинных расходомеров, таких как водопроводная вода, питьевая вода, вода, очищенная методом обратного осмоса (RO), чистая вода, умягченная вода, минеральная вода, дистиллированная вода, бутилированная вода, а для грязной или суспензионной воды следует использовать магнитные расходомеры.

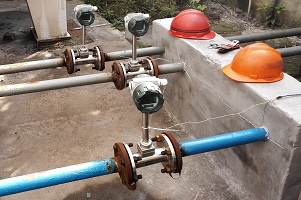

Вихревой расходомерЭто прибор, в котором генератор вихрей с тупым краем помещается в воду, и жидкость попеременно разделяется по обе стороны генератора, высвобождая две серии регулярно расположенных вихрей.
Вихревые расходомеры можно разделить на следующие типы в зависимости от метода измерения частоты: по типу напряжения, по типу деформации, по емкостному типу, по тепловому типу, по типу вибрации тела, по фотоэлектрическому типу и по ультразвуковому типу. Вихревые расходомеры — это самый молодой тип расходомеров. Однако они быстро развивались и в настоящее время стали распространенным типом расходомеров.
Преимущества вихревого расходомера для измерения расхода воды
(1) Простая и надежная конструкция, без движущихся частей внутри датчика расхода.
(2) Подходит для многих типов жидкостей, таких как обычная чистая вода, измерение расхода воды высокой температуры, расходомер конденсата, полностью деминерализованная вода, питательная вода для котлов, цифровые расходомеры горячей воды; максимальная температура воды, измеряемая вихревым расходомером, составляет 300 °C.
(3) Точность: 1,0% для измерения расхода воды
(4) Широкий диапазон, коэффициент снижения мощности для воды составляет примерно 1:10;
(5) Встроенный цифровой расходомер воды с малыми потерями давления в закрытом водопроводе;
(6) Промышленный цифровой расходомер воды с электронным индикатором, выходом тока и импульсным выходом 4-20 мА или протоколом HART;
(7) Встроенный вихревой расходомер для диапазона расхода воды
15 мм, 1/2”, диапазон расхода воды 1,3-13 галлонов в минуту
Диаметр циферблата: 20 мм (3/4 дюйма), диапазон расхода воды: 4,4–30 галлонов в минуту.
Цифровой расходомер воды 25 мм, DN25, 1 дюйм, диапазон измерения: 1,6-10 кубических метров в час
Диапазон расхода воды через вихревой патрубок диаметром 32 мм и диаметром 1-1/4 дюйма: 2,1-15 м³/ч.
Расходомер с вихревым потоком 40 мм, 1-1/2 дюйма, диапазон измерения: 11-110 галлонов в минуту;
Цифровой расходомер воды 50 DN, 2 дюйма. Диапазон измерения расхода воды: 15-150 галлонов в минуту;
Водомер диаметром 65,2-1/2 дюйма: 6,5~68 м3/ч
80, диапазон измерения расхода воды 3 дюйма 10-100 м3/ч
Цифровой расходомер воды 100 мм, DN100, 4 дюйма, диапазон: 66-660 галлонов в минуту.
Диапазон измерения расхода воды с помощью вихревого расходомера диаметром 125 мм: 15,8–158 кубических футов в минуту;
Расходомер воды DN150, большой, 6 дюймов: 40-350 м³/ч
Расходомер воды 200, DN200, 8 дюймов, диапазон расхода: 22-180 л/с.
Цифровой расходомер воды DN250,10” способен измерять расход воды от 70 до 559 CFM;
Диапазон дозирования DN300: 180-1800 м³/ч;
Недостатки:
(1) Он не подходит для измерения низких чисел Рейнольдса;
(2) Перед и после датчика расхода, создающего вихревой поток, требуется длинный прямой участок трубы;
(3) Коэффициент расходомера ниже (по сравнению с турбинным расходомером):
4) Вихревой расходомер не подходит для пульсирующего потока воды и многофазного потока;
Электромагнитный расходомерЭлектромагнитный расходомер — это прибор для измерения проводимости воды, изготовленный в соответствии с законом электромагнитной индукции Фарадея. Электромагнитный расходомер обладает рядом превосходных характеристик, позволяющих решать проблемы, с которыми нелегко справиться другим расходомерам, такие как измерение расхода загрязненной и коррозионно-активной воды.
В 1970-х и 1980-х годах произошел крупный прорыв в технологии электромагнитных расходомеров, что сделало их широко используемым типом расходомеров, и доля их использования в расходомерах продолжала расти, поскольку это были недорогие проточные водомеры.
Преимущества магнитного расходомера воды
Недостатки:
(1) Магнитный водомер не может измерять воду с очень низкой проводимостью, такую как чистая вода, деминерализованная вода, дистиллированная вода и т. д.
(2) Магнитный расходомер воды не может измерять воду с парами или испарениями; также вода не должна содержать больших пузырьков.
(3) Максимальная температура воды для встроенного цифрового расходомера воды Silver automation instruments составляет 160 °C;
Обзор приложения:
Электромагнитные расходомеры широко используются, при этом магнитные водомеры большого диаметра в основном применяются в системах водоснабжения и водоотведения; магнитные расходомеры среднего и малого диаметра часто используются в условиях высоких требований или при сложных измерениях, например, для контроля охлаждающей воды в фурмах доменных печей в металлургической промышленности, а также для измерения расхода целлюлозы и черного щелока в бумажной промышленности, сильно коррозионных жидкостей в химической промышленности и рудной пульпы в цветной металлургии; расходомеры малого и микродиаметра часто используются в местах с высокими гигиеническими требованиями, таких как фармацевтическая, пищевая и биохимическая промышленность.
Это индукционный измерительный прибор, измеряющий объемный расход проводящих сред. Помимо измерения объемного расхода обычных проводящих жидкостей, он может использоваться для измерения объемного расхода сильно коррозионных жидкостей, таких как сильные кислоты и щелочи, а также шлама, целлюлозы и т. д. Он широко применяется в нефтяной, химической, металлургической, текстильной, целлюлозно-бумажной, природоохранной, пищевой и других отраслях промышленности, а также в коммунальном хозяйстве, гидротехническом строительстве, дноуглубительных работах и других областях измерения расхода.

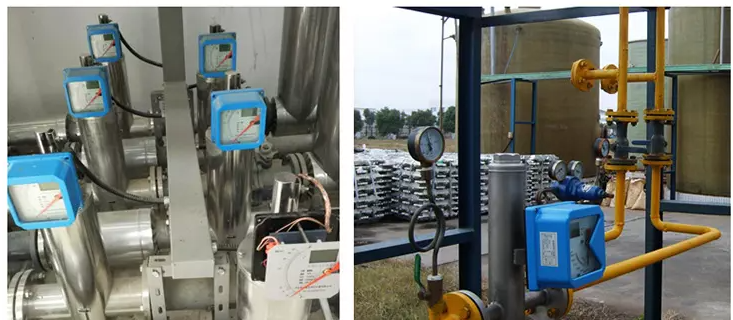

Расходомер с переменным диаметромРотаметр, также известный как поплавковый расходомер или ротаметр, является широко используемым недорогим расходомером воды. В вертикальной конической трубке, расширяющейся снизу вверх, сила тяжести поплавка с круглым поперечным сечением компенсируется гидродинамической силой, поэтому поплавок может свободно подниматься и опускаться в конической трубке в зависимости от диапазона расхода воды.
Поплавковый расходомер — наиболее широко используемый классический расходомер перепада давления, он особенно хорошо подходит для измерения малых и микропотоков воды. Поплавковые расходомеры могут быть изготовлены из стекла, пластика или металла.
Стеклянный трубчатый ротаметр имеет простую конструкцию и удобен в использовании; это очень дешевый ротаметр для измерения расхода воды, недорогой проточный расходомер.
Недостатком ротаметра является низкое сопротивление давлению, а также повышенный риск повреждения стеклянной трубки; расходомер VA предназначен для измерения малых и низких потоков воды в трубопроводах, потери давления также очень малы.
Компания Silver Automation Instruments продает ротаметры с металлическими трубками. Это могут быть механические ротаметры без источника питания или ротаметры с металлическими трубками и датчиками, обеспечивающими выходной ток 4-20 мА. Также доступны цифровые ротаметры с возможностью подключения по протоколам HART или MODBUS для управления различными технологическими процессами или удаленного мониторинга.
Дифференциальный расходомер — это прибор, который рассчитывает расход в соответствии с перепадом давления, создаваемым датчиком расхода, установленным в трубопроводе, известными условиями жидкости и геометрическими размерами датчика и трубопровода.
Дифференциальный расходомер состоит из первичного устройства (детектора) и вторичного устройства (датчика дифференциального давления и расходомера). Дифференциальные расходомеры обычно классифицируются по типу детектора, например, диафрагменные расходомеры, расходомеры Вентури, V-образные расходомеры и т. д.
Расходомеры перепада давления для измерения расхода воды имеют долгую историю, отличаются стабильной работой и надежными результатами измерений.
Его можно использовать для измерения расхода воды под высоким давлением или при высокой температуре, это проточный цифровой расходомер воды.
Преимущества:
(1) Наиболее широко используемым расходомером перепада давления является расходомер с диафрагмой; датчик расхода перепада давления имеет прочную конструкцию, стабильную и надежную работу, а также длительный срок службы;
(2) Расходомер DP имеет широкий спектр применения, и до сих пор нет другого типа расходомера, который можно было бы с ним сравнить; Преобразователи и приборы отображения производятся разными производителями, что облегчает их замену;
Недостатки:
(1) Точность измерений, как правило, низкая.
(2) Диапазон сужается, как правило, до 3:1-4:1:
(3) При монтаже основных элементов диафрагменной пластины необходим длинный прямой трубопровод;
(4) Относительно большие потери давления
Обзор приложения:
Дифференциальный расходомер имеет широкий спектр применения. Он используется для измерения расхода различных жидкостей в замкнутых трубопроводах, таких как чистая вода, вода высокой температуры, промышленная вода под высоким давлением и т. д.
Ультразвуковые расходомерыЭто приборы, измеряющие расход воды путем обнаружения воздействия потока воды на ультразвуковые лучи (или ультразвуковые импульсы).
В соответствии с принципом обнаружения сигнала, ультразвуковые расходомеры можно разделить на расходомеры с измерением времени прохождения сигнала и доплеровские расходомеры.
Подобно электромагнитным расходомерам, ультразвуковые расходомеры являются беспрепятственными расходомерами, поскольку в водопроводе нет препятствий. Это тип расходомеров, подходящий для решения сложных задач измерения расхода, особенно в случае больших расходомеров воды, используемых в трубопроводах большого диаметра.
Преимущества:
(1) Бесконтактное измерение воды, бесконтактный расходомер, просто прикрепляющий зажимы к преобразователям на стенке трубы;
(2) В трубе нет препятствий для потока, поэтому нет потерь давления;
(3) Недорогой цифровой расходомер воды для крупных водопроводов
Недостатки:
Ультразвуковой расходомер воды с измерением времени прохождения сигнала применяется только для чистой воды и не может использоваться для сточных вод или воды с взвешенными частицами и пузырьками воздуха; доплеровский расходомер воды предназначен для сточных вод, но имеет низкую точность измерения;

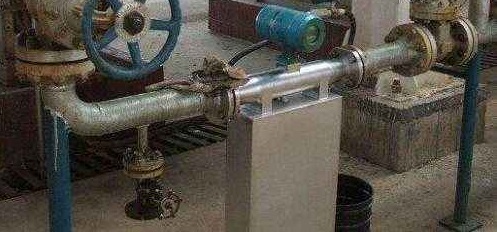

Кориолисный расходомер(CMF) — это расходомер воды прямого действия, созданный на основе принципа силы Кориолиса, пропорциональной массовому расходу жидкости при её движении в вибрирующей трубе.
Кориолисовый расходомер воды стоит недешево и, как правило, не является экономичным решением для измерения расхода воды; это высокоточный расходомер, точность которого может достигать 0,1%.
Кориолисовые расходомеры — это расходомеры воды из нержавеющей стали. В наличии имеются кориолисовые расходомеры диаметром 6 мм, DN10, 1/2 дюйма, 1 дюйм и 2 дюйма.
Цифровой расходомер воды также может отображать плотность воды на электронном дисплее;
Цифровой проточный расходомер воды, способный измерять различные виды воды, бурового раствора, пульпы, шлама и т.д.

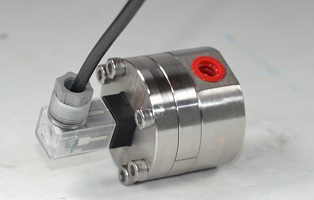

Расходомер объемного вытеснения, также известный как расходомер объемного вытеснения (ПД), является наиболее точным типом расходомера. Он использует механические измерительные элементы для непрерывного разделения жидкости на одну известную объемную часть. Согласно результатам измерения, общий объем жидкости определяется количеством циклов заполнения и опорожнения камеры. Бытовые водомеры являются расходомерами объемного вытеснения, но в промышленности для измерения расхода воды компания SILVER AUTOMATION INSTRUMENTS разработала микрорасходомер объемного вытеснения. Расходомер для воды с низким расходом Измерение. Прибор для измерения низкого расхода воды способен обнаруживать потоки всего 1 см³/мин с высокой точностью 0,5%.
Расходомер воды с твердыми частицами
Расходомер для воды с твердыми частицами - это суспензия, пульпа или буровой раствор, измерение расхода может быть сложной задачей для расходомера, такого как турбинный расходомер, ротаметр, расходоме...
