Составной манометр, манометр отрицательного давления воздуха, манометр вакуума и давления

Составной манометр

Related Products

Манометр из нержавеющей стали

Обзор манометров из нержавеющей стали Манометры из нержавеющей стали широко применяются в нефтяной, химической, химической промышленности, металлургии, на электростанциях и т. Д., В промышленности из нержавеющей стали ...

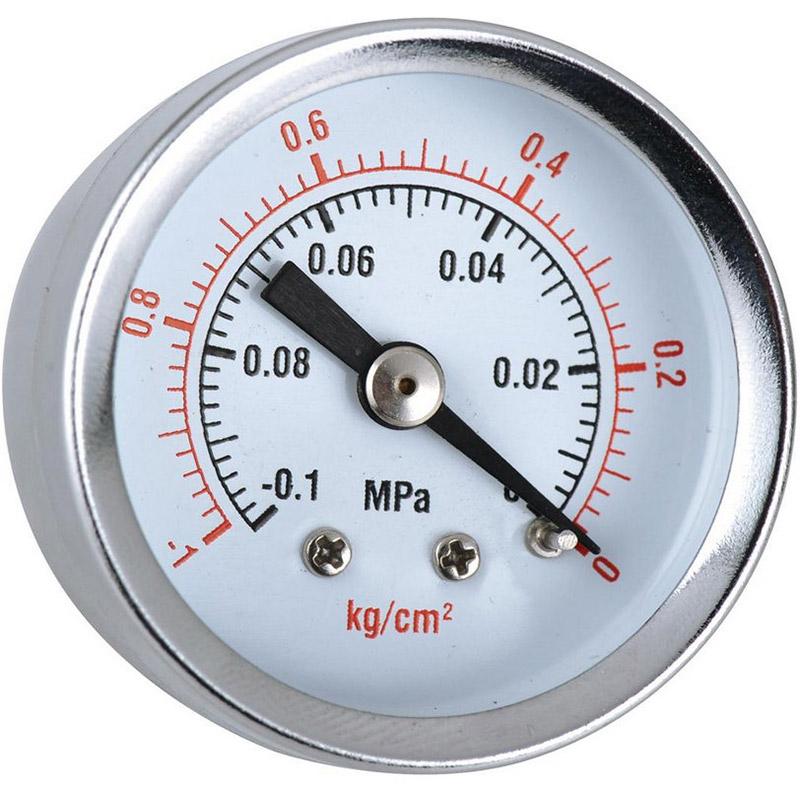

Обзор комбинированного манометра

Составной манометр - это устройство, которое может отображать как положительное, так и отрицательное (вакуум) давление (вакуум и манометр). Вам необходимо использовать составной манометр, когда вы измеряете систему, которая оказывает как положительное, так и отрицательное давление на манометр.

Теория составного манометра

СЕРЕБРЯНЫЕ ПРИБОРЫ АВТОМАТИЗАЦИИ Манометр состоит из системы отвода (включая соединения, трубку Бурдона, блок), механизма, индикации (стрелка и циферблат) и корпуса (корпус, окно и стекло). Корпус является брызгозащищенным, чтобы предотвратить попадание грязи в движение. Манометр, заполненный маслом (обычно силиконовым маслом), устойчив к сильной вибрации от рабочей среды, а также может уменьшить эффект пульсации от среды. Манометры имеют чувствительный элемент с трубкой Бурдона. Когда чувствительный элемент подвергается давлению, он изгибается, и результирующее движение передается в виде измерения посредством механического движения на указатель на циферблате.

Спецификация манометра отрицательного давления воздуха

Размер манометра: 60,100,150
Точность: 1,6%, 2,5%
Подключение: M14 × 1,5, M20 × 1,5, 1/4 NPT, 1/2 NPT и т. Д.
Стекло: безопасное взрывозащищенное стекло
Циферблат манометра: Черное слово и белый циферблат.
Уровень защиты: IP64, IP65
Температура окружающей среды: -5 ~ 55 ° C (с глицериновым маслом); -25 ~ 55 ° C (с силиконовым маслом); -40 ~ 70 ° C (без наполненной жидкости)
Антивибрация: V · H · 4 (с заполненной жидкостью), V · H · 3 (без заполненной жидкости),
Средняя температура: макс.100 ° C
Температурный эффект: ≤0,4% / 10 ° C (эталонная температура 20 ± 5 ° C)
Двойные весы для вакуумметра и манометра

Составной материал манометра

Part	Material
Part	Y series Standard Material	YN Series stainless steel material
Connector	Brass	Stainless steel
Bourdon tube	Brass	Stainless steel
Case	Metal Plating	Stainless steel

Выбор модели манометра для смеси

Item	Code	Description
Product	Y	Pressure Gauge
Function	Blank	Standard Material
	N	Oil filled Pressure Gauge
	FN	Stainless steel material and Oil filled Pressure Gauge
Diameter	60	Φ60mm
	100	Φ100mm
	150	Φ150mm
Mounting	AO	Bottom mounting
	AT	Bottom mounting withfront flange
	AH	Bottom mounting with back flange
	ZO	Back mounting
	ZT	Back mounting with front flange
	BO	Lower back mounting
	BT	Lower back mounting with front flange
	ZK	Back U clamp mounting
	BK	Lower back ,U clamp mounting
	S	Others
Connection	C1	Thread M14×1.5
	C2	Thread M20×1.5
	C3	Thread 1/4NPT
	C4	Thread 1/2NPT
	Cx	Others
Measuring Range	M***	Refer to range table

Диапазон измерения для манометра

Code	Ranges
M500	-0.1~0MPa
M510	-0.1~0.06MPa
M520	-0.1~0.15MPa
M530	-0.1~0.3MPa
M540	-0.1~0.5MPa
M550	-0.1~0.9MPa
M560	-0.1~1.5MPa
M570	-0.1~2.4MPa

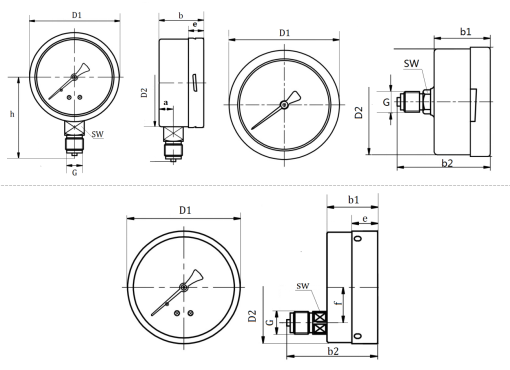

Размеры составного манометра


Size	a	b	b1	b2	D1	D2	e	f	G	h	SW
60	9	31	31	58	68	61	6	-	M14*1.5	58	14
100	17	50	49	97	101	99	17	30	M20*1.5	90	22
150	17	50	50	97	151	149	17	30	M20*1.5	116	22
