1. ВВЕДЕНИЕ В ПРОДУКТ

Расходомер Рутса серии LL представляет собой тип расходомера вытеснительного типа, иногда его называют роторно-кулачковым расходомером. Благодаря инновационному дизайну, привлекательному внешнему виду и рациональной конструкции, расходомеры жидкости Рутса серии LL обеспечивают высокую точность, а также простоту установки и эксплуатации. Они широко применяются в нефтяной промышленности, электроэнергетике, металлургии, транспорте, национальной обороне и других отраслях для измерения расхода нефти и осуществления коммерческих расчетов.

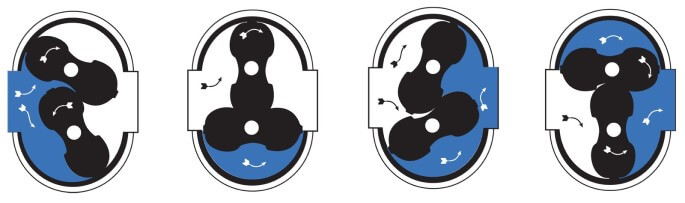

1.1 Принцип работы

working principle of roots flow meter

При протекании измеряемой жидкости через измерительную камеру на входе и выходе расходомера образуется разность давлений, и под действием этой разности давлений два вала вращаются. Одновременно, благодаря паре приводных шестерен, закрепленных на валу кулачка, два вала вращаются непрерывно. Вращение валов обеспечивает непрерывный сброс жидкости из расходомера через измерительную камеру. Объём жидкости, проходящей через каждую пару, в четыре раза превышает объём измерительной камеры. Благодаря герметичной муфте и редуктору число оборотов уменьшается и передаётся на счётчик, который показывает мгновенный и суммарный расход жидкости.

Установка преобразователя в счётный механизм создаёт расходомер с преобразователем. В сочетании с индикаторными приборами или микрокомпьютерными системами он обеспечивает дистанционную передачу данных (количественные, кумулятивные, мгновенные и другие функции), автоматизированное измерение и управление. Инструкции по применению см. в руководстве по классификации индикаторных приборов.

1. 2. СТАНДАРТЫ И СЕРТИФИКАЦИЯ

Product Standard

JB/T9242-2015 (General Technical Specifications for Positive Displacement Flowmeters)

Explosion-proof Mark

Exd II CT6

Flange Standard

DN, ANSI, JIS

Protection Class

IP66

1.3 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Accuracy Grades

0.5%, 0.3%, 0.2%

Ambient Temperature

-25°C to +60°C

Environmental Temperature

Electronic Counter (Standard): -25°C to +60°C

Mechanical Counter (Optional): -43°C to +60°C

Основные материалы компонентов и номинальное давление

Model

Shell, Front & Rear Cover

Cover Plate

Liquid Roots

Shaft

Bearing

Nominal Pressure (MPa)

LL-AL

Cast Iron

Cast Iron

Aluminum Alloy

Stainless Steel

Rolling Bearing

0.6, 1.0, 1.6

LL-EL

Cast Steel

Cast Iron

Aluminum Alloy

Stainless Steel

Rolling Bearing

DN80↓ 4.0 DN100↑ 2.5

LL-LL

Aluminum Alloy

Cast Iron

Aluminum Alloy

Stainless Steel

Rolling Bearing

0.6, 1.0, 1.6

Note

Special materials available upon request and can be customized for specific applications

Заметки по применению:

• Серия LL-AL: Чугунные расходомеры широко используются для различных масел и неагрессивных жидкостей.

• Серия LL-EL: расходомеры из литой стали подходят для жидкостей высокого давления и низкой вязкости.

• Серия LL-LL: сверхлегкий алюминиевый сплав для жидкостей низкого давления и малой вязкости.

1. 4. ДИАПАЗОН ПОТОКА

Диапазоны расхода варьируются в зависимости от вязкости жидкости и требуемого класса точности.

Единица измерения расхода: м³/ч

Nominal Diameter (mm)

Fluid Viscosity (mPa·s)

2.0~150

0.6~2.0

2.0~150

0.6~2.0

2.0~150

0.6~2.0

25

0.6~6

1.2~6

1.2~6

1.5~6

1.5~6

2~6

40

1.6~16

3.2~16

3.2~16

4~16

4~16

5~16

50

2.5~25

5~25

5~25

6~25

6~25

8~25

80

6~60

12~60

12~60

15~60

15~60

20~60

100

10~100

20~100

20~100

25~100

25~100

33~100

150

25~250

50~250

50~250

60~250

60~250

80~250

Accuracy Grade

0.5

0.3

0.2

Примечание: Для применений, требующих точности 0,2% и особых требований к расходу, можно использовать конструкцию с механическим уплотнением и скорректированным максимальным расходом. За информацией о конкретных конфигурациях обращайтесь к производителю.

1. 5. РАЗМЕРЫ И УСТАНОВКА

dimensions of roots flow meter

Полные технические характеристики см. в отдельных таблицах размеров:

• Расходомер чугунного типа (серия LL-AL) – конструкция с магнитным уплотнением

Model

L

H

I

B

C

D

D1

N-Φ

Weight (kg/unit)

LL-AL25.06 Thread

180

297

75

110×110

148

G1¼″ (Pipe thread)

8

LL-AL25.06 Flange

φ115

φ85

4-φ14

10

LL-AL40.1

240

320

88

φ170

170

φ150

φ110

4-φ18

21

LL-AL50.1

265

335

97

φ190

185

φ165

φ125

4-φ18

26

LL-AL80.1

265

394

122

φ246

248

φ200

φ160

8-φ18

40

LL-AL100.1

350

484

164

φ305

335

φ220

φ180

8-φ18

88

LL-AL150.1

560

602

232

φ440

455

φ285

φ240

8-φ22

202

Пример пояснения модели: LL-AL25.06

LL-расходомер Рутса для жидкости

Корпус из чугуна AL + ротор из алюминиевого сплава

25-DN25

.06-Давление 0,6 МПа

• Расходомер из литой стали (серия LL-EL) – конструкция с магнитным уплотнением

Model

L

H

I

B

C

D

D1

N×Φ

Weight (kg/unit)

LL-EL25.3 Thread

180

297

75

120×120

148

G1¼″ (Pipe thread)

10

LL-EL25.3 Flange

φ115

φ85

4-φ14

LL-EL40.4

240

320

88

φ170

170

φ150

φ110

4-φ18

30

LL-EL50.4

360

370

105

φ226

222

φ165

φ125

4-φ18

41

LL-EL80.4

360

405

128

φ256

258

φ200

φ160

8-φ18

52

LL-EL100.3

450

482

167

φ334

338

φ235

φ190

8-φ22

110

LL-EL150.3

560

602

232

φ455

458

φ300

φ250

8-φ26

215

Пример пояснения модели: LL-EL40.4

LL-расходомер Рутса для жидкости

Корпус из литой стали EL + ротор из алюминиевого сплава

40-DN40

.4-Давление 4МПа

2. КОНФИГУРАЦИЯ РАСХОДОМЕРА

Расходомеры обычно поставляются с завода в следующих конфигурациях. Соответствующие модели счётчиков и эксплуатационные характеристики см. в таблице ниже:

Type Parameters Pictures
A

Pointer indication, 6-digit totalizer, no reset.

Pointer indication:
DN25 and below: 10L/rev
DN80 and below: 100L/rev
DN100 and above: 1000L/rev
 pd flow meter mechancial display
A6

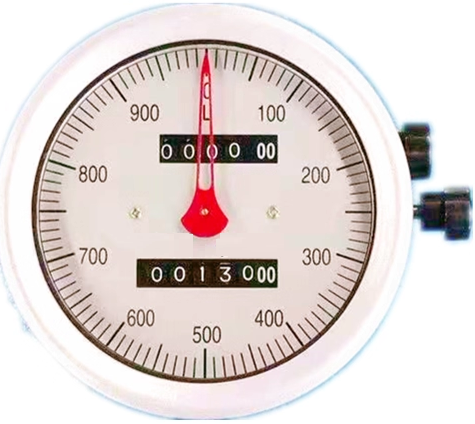

Pointer indication, 6-digit totalizer with 4-digit batch totalizer, resettable.

Pointer indication:
DN25 and below: 10L/rev
DN80 and below: 100L/rev
DN100 and above: 1000L/rev
 PD flow meter with return to zero display
BELZ Digital display. Displays total flow, instantaneous flow, batch reset, explosion-proof available

3. ВЫБОР МОДЕЛИ

Для выбора модели расходомера Liquid Roots используется следующая система кодирования:

Item Code Description
Series Type LL Liquid Roots Flowmeter
Shell Material A Cast iron
E Cast steel
L Aluminum alloy
Rotor Material L Aluminum alloy
Nominal Diameter 25~150 Flow meter sizes from DN 25mm to DN150mm
Pressure Rating .06 0.6 MPa
.1 1.0 MPa
.2 1.6 MPa
.3 2.5 MPa
.4 4.0 MPa
Register A Mechanical pointer, 6 digits totalizer, no return to zero
A6 Mechanical pointer, 6 digits totalizer, return to zero
BELZ-0 Digital indicator, instant and totalized flow, battery power, no output, Explosion proof
BELZ-1 Digital indicator, instant and totalized flow, 24V DC, Pulse output, 3-wire, Explosion proof
BELZ-2 Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 2-wire, Explosion proof
BELZ-3 Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, 4-wire, Explosion proof
BELZ-4 Digital indicator, instant and totalized flow, 24V DC, 4-20mA output, Hart, Explosion proof
Transmitter BGF-I Only for A or A6, Pulse output, 3-wire, Explosion proof 12V DC
BGF-II Only for A or A6, Pulse output, 3-wire, Explosion proof 24V DC
BMF Only for A or A6, 4-20mA output, Explosion proof 24V DC power supply
