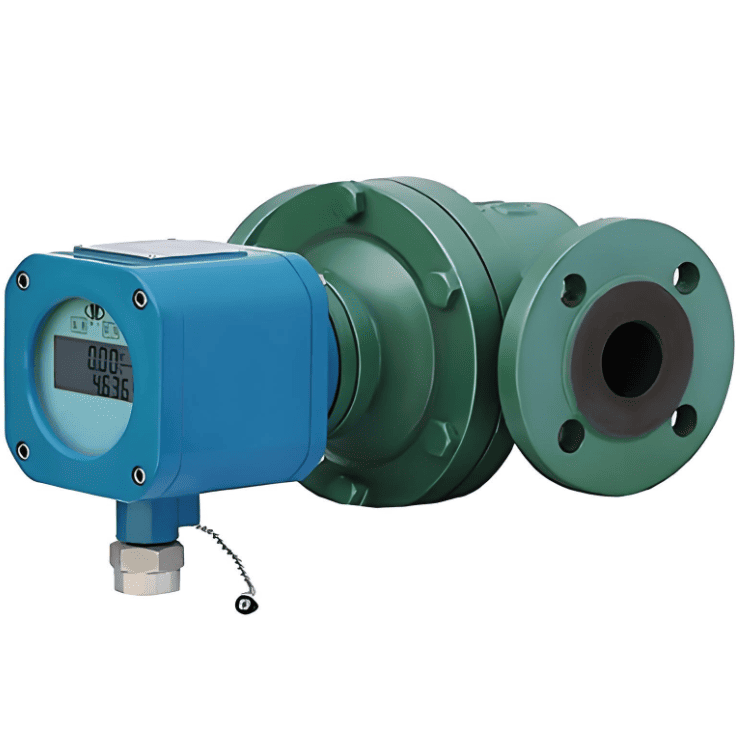

Расходомер положительного вытеснения RS485

Обзор

Точное измерение расхода жидкости важно для управления производством и энергосбережением в современных системах промышленной автоматизации. Расходомер объёмного типа RS485 (или PD-расходомер) – это современный прибор для измерения расхода жидкости, сочетающий в себе высокоточные измерения, интеллектуальную обработку данных и удалённую передачу данных. Он становится предпочтительным измерительным оборудованием в таких отраслях, как нефтехимическая, пищевая и фармацевтическая промышленность, а также водоподготовка. В данной статье будут подробно рассмотрены технические характеристики, протоколы связи и практическое применение этого расходомера с интерфейсом RS485 Modbus.

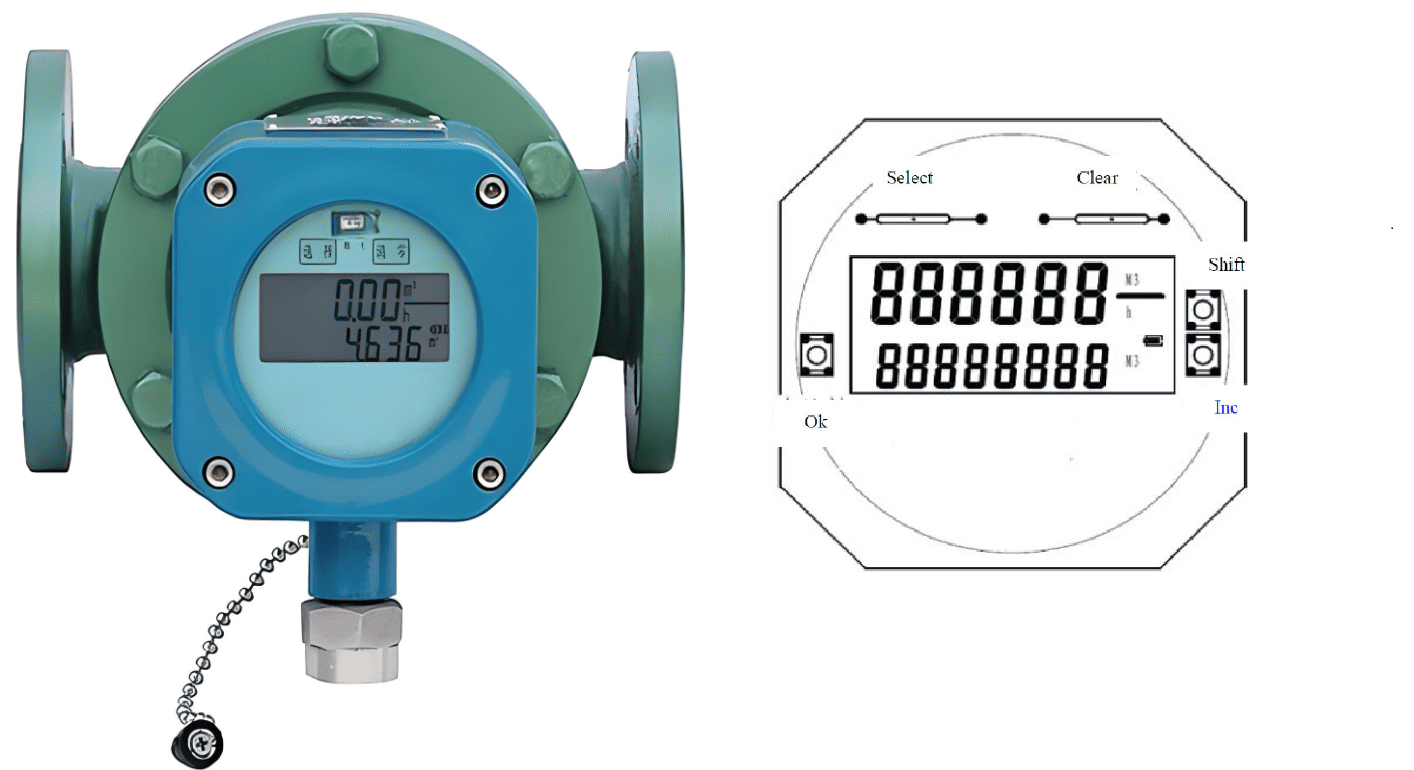

Цифровой расходомер прямого вытеснения RS485 с электронным дисплеем

Основой расходомеров RS485 PD являются усовершенствованные цифровые счётчики расхода. Эта серия цифровых расходомеров PD разработана с использованием передовых технологий, отличается высокой надёжностью и может комбинироваться с различными датчиками объёмного расхода (такими как расходомеры с овальными шестернями, расходомеры Рутса или расходомеры с косозубыми шестернями), образуя полноценную цифровую систему измерения объёмного расхода. Пользователи могут напрямую считывать данные о полном и мгновенном расходе с расходомера.

Возможности отображения и измерения

Цифровой дисплей серии BELZ оснащен двухрядным светодиодным дисплеем с широким диапазоном отображения: единичный суммарный объем измеряется от 0,000 до 99999999 литров, а суммарный суммарный объем может достигать 99999999999 литров. Диапазон отображения мгновенного расхода составляет от 0,000 до 999999 литров/час. Такая масштабируемость позволяет адаптировать его к различным промышленным условиям применения, от малых до больших расходов.

Почему мы предпочитаем использовать объемный расходомер RS485?

• Протокол связи RS485 — один из самых зрелых и надежных стандартов связи в области промышленной автоматизации. silverinstruments.com использует MODBUS RTU. По сравнению с традиционными аналоговыми расходомерами 4–20 мА, RS485 обладает следующими существенными преимуществами:
• Цифровая передача: RS485 использует цифровую передачу сигнала, чтобы избежать проблем с помехами аналогового тока и потерей точности. При передаче на большие расстояния (до 1200 метров) качество сигнала стабильно и надежно, а для передатчика 4-20 мА достаточно, возможно, 50 метров.
• Сетевое взаимодействие нескольких устройств: одна шина RS485 позволяет подключить до 255 устройств (например, расходомеров, датчиков давления, уровня и т. д.), что значительно снижает затраты на проводку и сложность системы. На крупных предприятиях легко построить сеть мониторинга дорожного движения.
• Двунаправленная связь: MODBUS RS485 может не только считывать данные о трафике, но и выполнять настройку параметров и запросы о состоянии устройств, обеспечивая настоящее интеллектуальное управление.

Реализация протокола MODBUS RTU

Расходомер RS485 PD использует стандартный протокол MODBUS RTU с такими параметрами связи, как скорость передачи данных 9600 бит/с, разрядность данных 8 бит, отсутствие контрольной суммы (настраивается) и стоповый бит 1 бит. Диапазон адресов устройства составляет 1–255 и задаётся через меню F08.
Протокол поддерживает код функции 0x03 (регистр удержания чтения), который может считывать 7 наборов ключевых данных:

Общий совокупный трафик (старшие 6 цифр, младшие 6 цифр, десятичные 6 цифр)
мгновенный расход
Единый кумулятивный трафик (4 цифры в верхнем регистре, 6 цифр в нижнем регистре, 6 десятичных знаков)

Например , при считывании текущего отображаемого значения устройства с адресом 01, хост отправляет: 01 03 00 01 00 08 15 CC, а ведомое устройство возвращает 16 байт данных, содержащих полную информацию о трафике. Нажмите здесь для получения дополнительных настроек: настройка расходомера RS485 MODBUS RTU PD

Технические характеристики цифрового расходомера прямого вытеснения MODBUS

Взрывозащищенность и защитные характеристики
Данная серия продукции обладает превосходной экологической адаптацией:
Степень взрывозащиты: Exd II BT5/Exd II CT5, подходит для использования в пожароопасных и взрывоопасных средах.
Уровень защиты: IP65, пыле- и водонепроницаемый
Рабочая температура: от -25 °C до +55 °C, подходит для тяжелых условий работы.

Интеллектуальные функции

• Расходомер оснащен множеством интеллектуальных функций:
• Регулировка коэффициента затухания (меню F03): эффективно устраняет мгновенные колебания расхода, может быть установлена на уровнях 1–99
• Многоточечная линеаризация (F61–F65): повышает точность во всем диапазоне за счет сегментированной коррекции коэффициентов
• Калибровка выходного тока (F05/F06): точная регулировка 4 мА и 20 мА для обеспечения точности выходного сигнала
• Конфигурация параметров связи: поддерживает три режима: без проверки, нечетная проверка и четная проверка

Значение для применения расходомера положительного вытеснения RS485

В практическом промышленном применении расходомеры объёмного расхода RS485 демонстрируют уникальные преимущества:
Централизованный мониторинг: благодаря сетевому интерфейсу RS485 данные о расходе в реальном времени из нескольких точек измерения можно отслеживать в центральной диспетчерской без необходимости считывания показаний счетчиков на месте.
Прослеживаемость данных: цифровые данные легко хранить и анализировать, а общий совокупный объем не может быть обнулен, что обеспечивает справедливость измерений.
Сокращение затрат на техническое обслуживание: функции удаленной диагностики и настройки параметров сокращают объем работ по техническому обслуживанию на месте.

Заключение

Расходомер RS485 PD представляет собой новое направление развития технологий измерения расхода, идеально сочетающее в себе точные механические измерения и передовые технологии цифровой связи. С развитием Индустрии 4.0 и интеллектуального производства этот сетевой и интеллектуальный измерительный прибор, несомненно, будет иметь более широкий спектр применения. Выбор подходящего расходомера RS485 — это не только выбор измерительного прибора, но и закладывание фундамента для цифровой трансформации предприятия.
