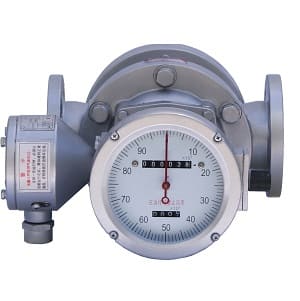

Расходомер положительного вытеснения с импульсным выходом

Что такое расходомер PD?

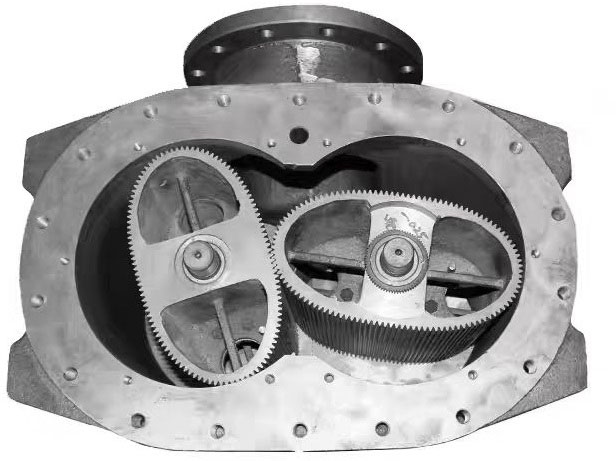

Расходомер объёмного типа — это прибор для измерения расхода, который напрямую измеряет общий расход чистой жидкости путём периодического заполнения и слива объёма жидкости в прецизионной измерительной камере. Он в основном используется для измерения расхода чистых жидкостей, таких как дизельное топливо, топливо, сырая нефть, смазочные материалы, химическое сырье и пищевые жидкости, особенно в ситуациях, когда точность измерения жидкости строго необходима.

Его основное преимущество заключается в высокой точности измерений (0,2% ~ 0,5%), невосприимчивости к изменениям вязкости жидкости и отсутствии необходимости в прямых участках трубопровода до и после расходомера при монтаже.

Зачем нам нужен расходомер с импульсным выходом?

Традиционные камерные расходомеры часто используют механическую стрелку для отображения суммарного расхода. В связи с растущим спросом на автоматизацию появились камерные расходомеры с импульсным выходом. Их преимущество заключается в преобразовании сигналов расхода в электрические импульсы (например, PNP или NPN) в режиме реального времени, что облегчает интеграцию с системами управления, такими как ПЛК и РСУ, обеспечивая удалённую передачу данных, мгновенный расчёт расхода, управление партиями и автоматизированное управление, что значительно повышает уровень интеллектуальности и эффективность управления в перерабатывающей промышленности.

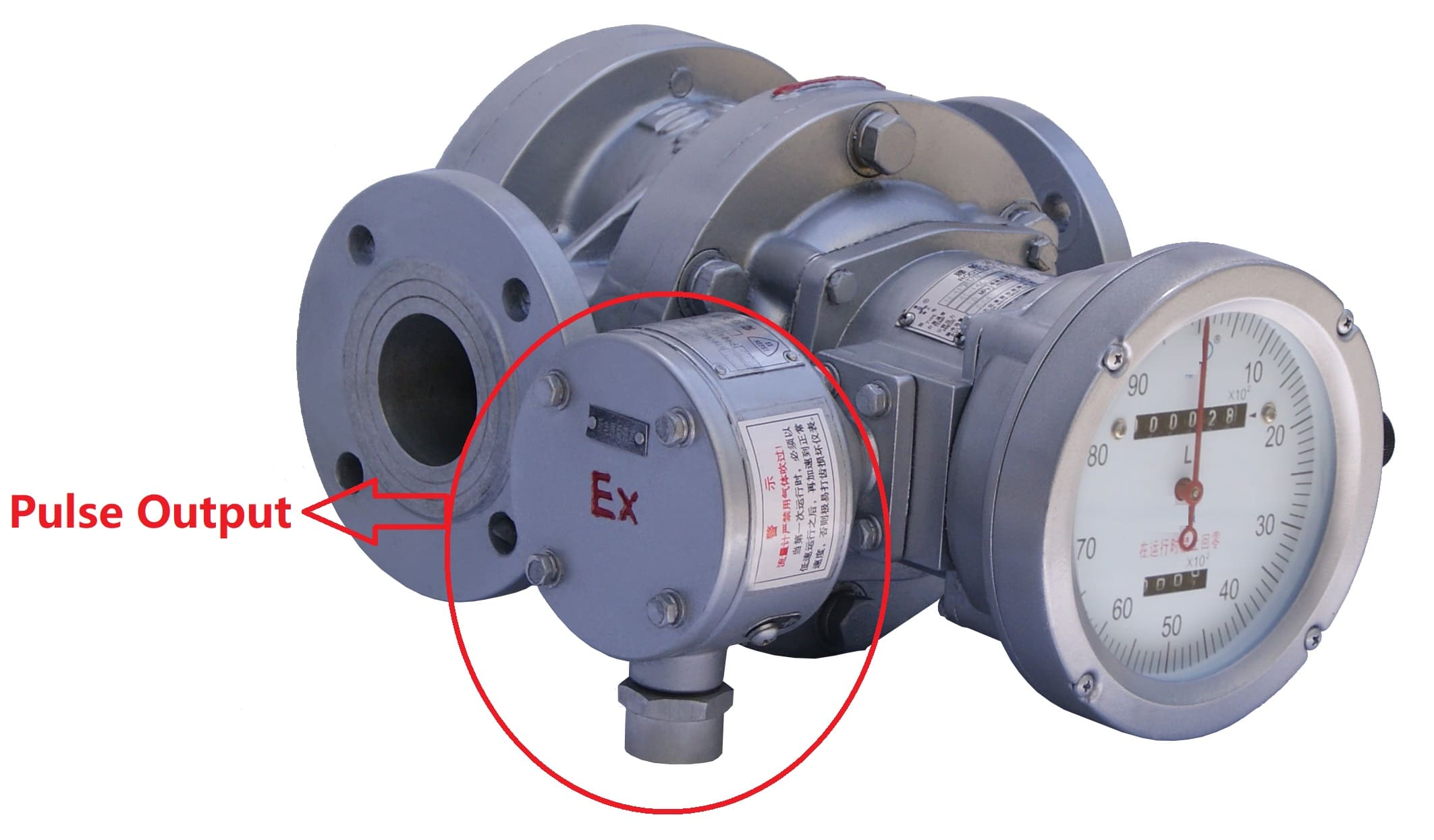

Преобразователь импульсного выхода для расходомера PD

Обзор импульсного датчика серии BGF для счетчика частичных разрядов

Датчик импульсов серии BGF представляет собой датчик углового перемещения вращающегося вала, который при использовании с объемными расходомерами нашей компании преобразует расход измеряемой среды в электрические импульсные сигналы для дистанционной передачи. Датчик взрывозащищенный.

Технические характеристики датчика расхода с импульсным выходом

• 1. Бесконтактный, прямоугольный выходной сигнал, надежная передача сигнала
• 2. Частота сигнала пропорциональна скорости потока
• 3. Рабочая температура окружающей среды: от -10°C до 60°C
• 4. Степень взрывозащиты: ExdⅡBT5
• 5. Размер выходного адаптера: взрывозащищенное исполнение, внутренняя резьба G1/2"
• 6. Размер отверстия для ввода кабеля: взрывозащищенный тип Φ11
• 7. Высокая точность, устойчивость к вибрации, особенно подходит для количественного наполнения.

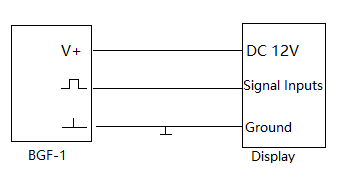

Импульсная проводка источника питания постоянного тока 12 В

1. Operating voltage: DC12V ± 10% 2. Output signal: • Voltage pulse high level > 9V • Voltage pulse low level < 0.5V 3. Three-wire system (positive power, signal, power ground)

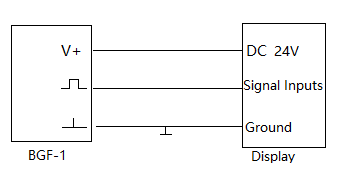

Импульсная проводка источника питания постоянного тока 24 В

1. Operating voltage: DC24V ± 10% 2. Output signal: • Voltage pulse high level > 20V • Voltage pulse low level < 1V 3. Three-wire system (positive power, signal, power ground)
