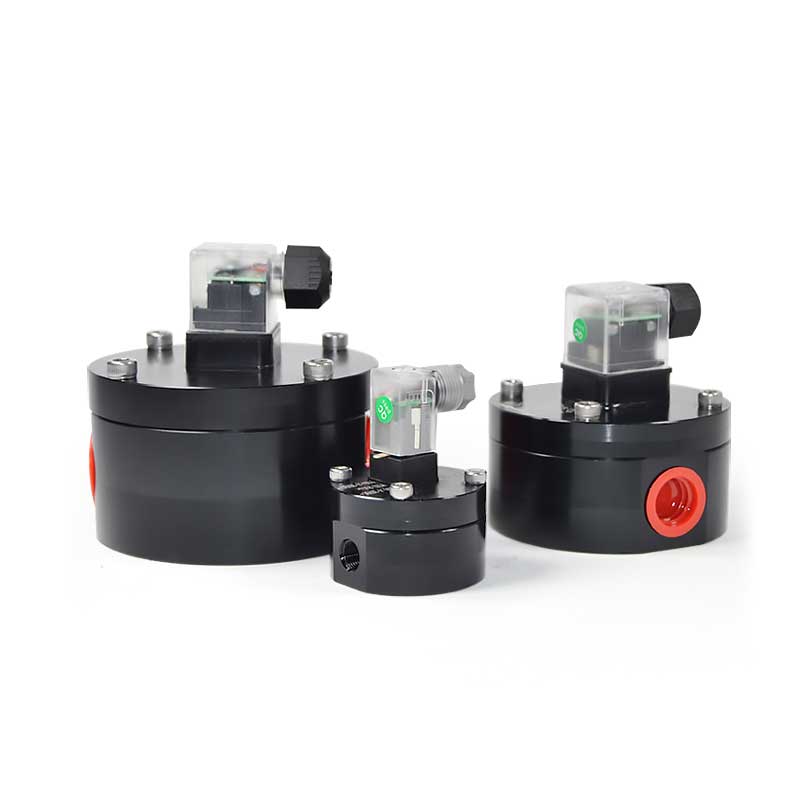

Малый расходомер объемного вытеснения

Для чего используется малорасходный расходомер объемного вытеснения?

Сверхнизкорасходомный расходомер PD специально разработан для точного измерения очень малых расходов жидкости, при этом его минимальный расход составляет полмиллилитров в минуту (примерно всего лишь десяток капель дизельного топлива), но при этом обеспечивает высокую точность 0,5%. Он особенно полезен в местах, где требуется точный контроль расхода жидкости, например, для измерения расхода воды при малых расходах, определения расхода топлива в мл/мин и измерения расхода смазки при очень малых расходах.

Как работает расходомер объемного вытеснения со сверхнизким расходом?

Принцип действия прост, как и у обычных овальных шестеренчатых расходомеров: миниатюрный расходомер делит жидкость с малым расходом на фиксированные небольшие порции, а затем подсчитывает, сколько порций прошло через микродатчик расхода, чтобы узнать общий объем прошедшей жидкости.

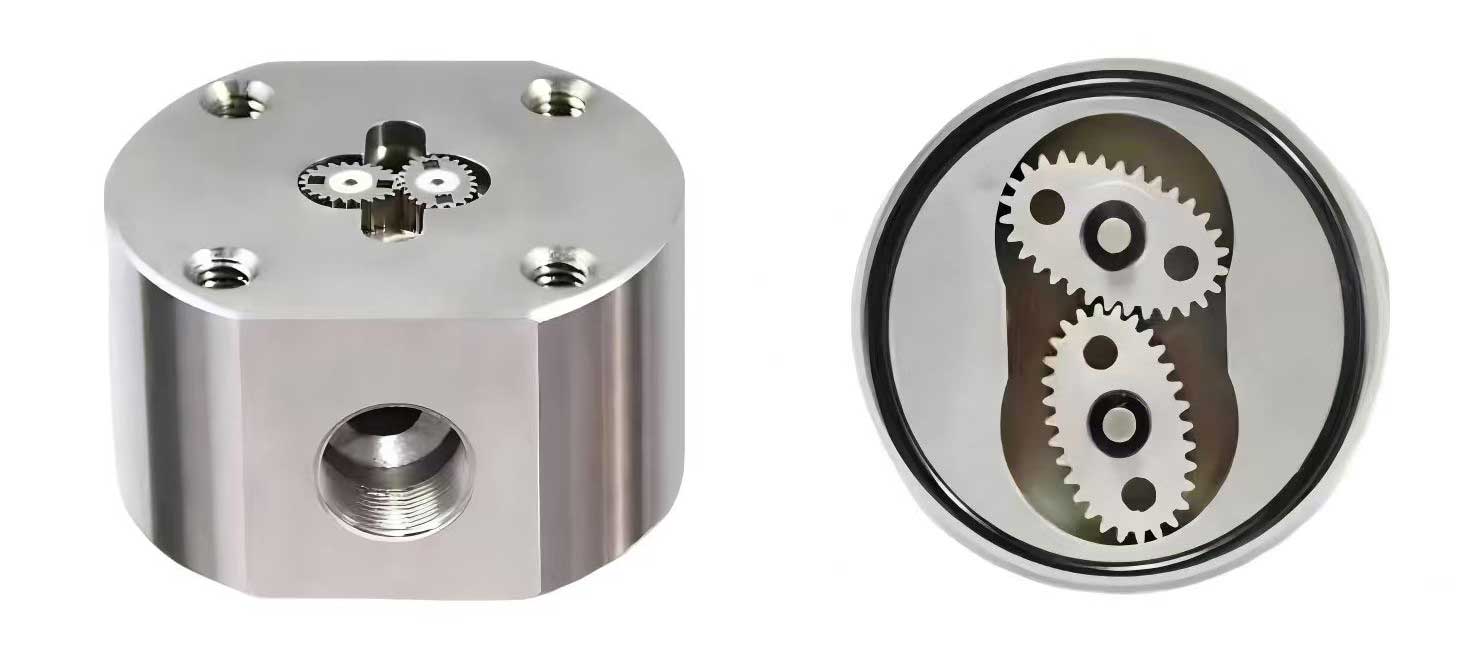

Внутри прочной камеры датчика расхода находятся небольшие прецизионно обработанные овальные шестерни, которые вращаются при протекании жидкости. Каждый оборот соответствует отводу фиксированного объема жидкости. Подсчитав количество оборотов, можно определить общий расход. Этот метод очень прост, и результаты измерений практически не зависят от температуры и вязкости жидкости, поэтому он очень точен.

Характеристики расходомера объемного вытеснения с низким расходом

Высокая точность: погрешность измерения может составлять всего ± 0,5%, что обеспечивает высокую надежность.

Широкий диапазон измерений: он может измерять как очень малые скорости потока, так и справляться с более значительными изменениями скорости потока.

Цифровой микрорасходомер: питание от источника постоянного тока 24 В, импульсный выход PNP или NPN, опционально с цифровым дисплеем, аналоговые выходы 4-20 мА и RS485.

Хорошая воспроизводимость: при одинаковых условиях результаты измерений всегда остаются неизменными.

Компактные размеры, высокая устойчивость к давлению: простота установки, некоторые модели могут использоваться на трубопроводах с высоким давлением до 1000 бар.

Нет необходимости выбирать жидкость: можно измерить вязкость как жидкой, например, воды, так и густой, например, смазочного масла. И чем выше вязкость, тем точнее измерение, поскольку уменьшается утечка между эллиптическими шестернями.

Где используются малогабаритные расходомеры объемного действия?

Оно находит применение повсюду в нашей жизни и во многих отраслях:

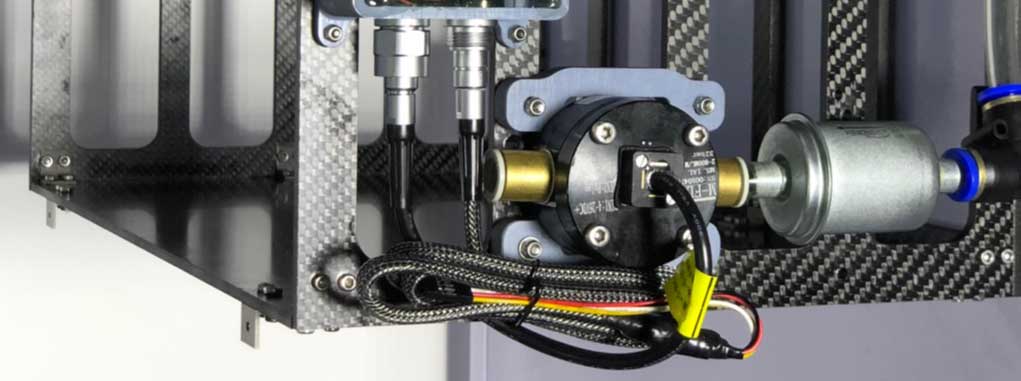

Двигатель и топливная система: Точное измерение мельчайших параметров расхода топлива для разработки более экономичных двигателей.

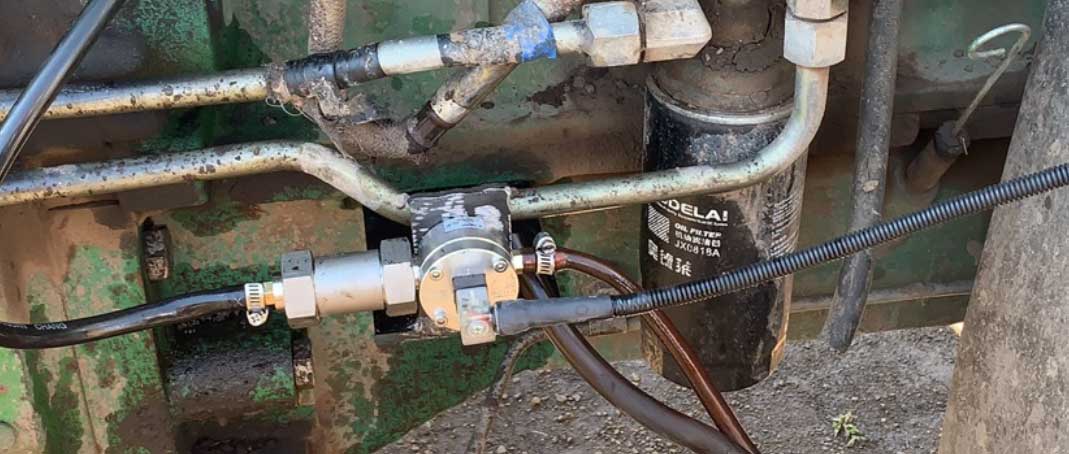

Измерение смазочного масла с высокой вязкостью и низкой текучестью

Система смазки оборудования: контроль подачи смазочного масла для предотвращения износа оборудования из-за недостатка или отработанного масла.

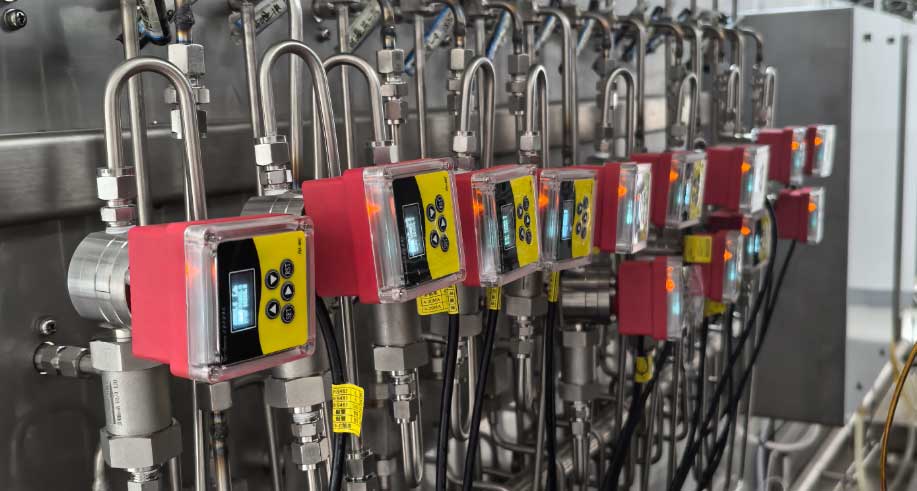

Расходомер для дозирования химических реагентов с низким расходом

Химические вещества и ингредиенты: Точный контроль количества добавляемых различных химических веществ (в том числе коррозионных) для обеспечения качества и безопасности продукции.

Прессование и охлаждение: В процессах литья пластмасс под давлением и других технологиях точный контроль расхода охлаждающего масла обеспечивает лучшее формование изделия.

Лабораторные исследования и водоподготовка: точное добавление следовых количеств жидкостей в научных исследованиях или точное дозирование дезинфицирующих растворов в процессе очистки воды.

На что следует обратить внимание при выборе и обслуживании малогабаритного расходомера?

Как выбрать: В основном это зависит от диапазона расхода, который вы хотите измерить, свойств жидкости (коррозионная она или вязкая), рабочего давления и требуемой точности.

Как обслуживать: Жидкость должна быть чистой, и лучше всего установить фильтр перед расходомером, чтобы предотвратить попадание примесей в прецизионные компоненты внутри. Во время установки убедитесь, что расходомер всегда заполнен жидкостью и в нем нет воздуха.

Микрораспределительный расходомер стоимостью менее 1000 долларов

Цена малогабаритных расходомеров объемного вытеснения зависит от многих факторов, таких как более высокая стоимость алюминиевых датчиков расхода по сравнению с датчиками из нержавеющей стали, более высокая стоимость объемных расходомеров высокого давления (400 бар) по сравнению с расходомерами на 100 psi, более высокая стоимость объемных расходомеров для высоких температур (300 градусов Цельсия) по сравнению с расходомерами, используемыми при комнатной температуре, а также размер датчика. Однако silverinstruments.com всегда поможет вам выбрать расходомер объемного вытеснения стоимостью менее 1000 долларов, так что вам не нужно беспокоиться о цене.

Малогабаритный объемный расходомер подобен высокоточному жидкостному «микрометру». Он работает по принципу «копирование за копированием», обеспечивая точные и надежные результаты, и играет ключевую роль во многих точных процессах, от лабораторного до заводского производства, являясь важным инструментом для современной промышленности в достижении точного контроля.
