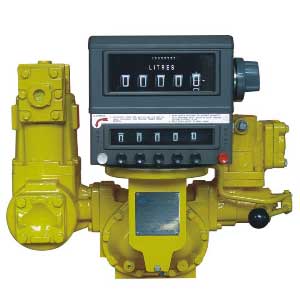

Счетчики серии LC-M — это объемные расходомеры для жидкостей, относящиеся к типу расходомеров для сыпучих топлив. Они предназначены для измерения расхода жидкостей в системах транспортировки и управления технологическими процессами. Они идеально подходят для измерения расхода нефти и топлива.
Принцип работы объемного расходомера
Счётчик состоит из корпуса, в котором два лопастных ротора вытеснения и один центральный блокирующий ротор синхронно вращаются в трёх цилиндрических отверстиях без контакта металлических поверхностей внутри счётного элемента. Каждый ротор с обеих сторон опирается на опорную плиту, через которую проходят валы роторов.
Лопастные вытеснительные роторы попеременно движутся через два полуцилиндрических отверстия измерительного элемента, в то время как одинарный блокирующий ротор вращается внутри своего отверстия таким образом, чтобы создавать непрерывное капиллярное уплотнение между неучтенным продуктом на входе и измеряемым продуктом на выходе.
На одном конце каждого вала ротора расположена зубчатая шестерня. Блокирующая шестерня ротора, имеющая вдвое больше зубьев, чем шестерни ротора вытеснения, вращается со скоростью, вдвое меньшей, чем частота вращения роторов вытеснения.
Преимущества объемного расходомера серии LC-M
-
Превосходный бесступенчатый механизм регулировки позволяет производить микрорегулировку счетчика.
-
Высокая точность и повторяемость в широком диапазоне расхода, превосходная точность при постоянном расходе
-
Низкие эксплуатационные расходы, отсутствие контакта металла с металлом в измерительной камере, длительный срок службы. Низкие потери давления, настоящий гравитационный расходомер.
-
Высокая точность измерения расхода независимо от колебаний давления, температуры и вязкости
-
Вспомогательные принадлежности для объемных расходомеров включают воздухоотделители, сетчатые фильтры, клапаны, а также выбор механических или электронных регистраторов и принтеров для предварительной настройки, подсчета объемов поставок и печати квитанций.
Технические характеристики расходомера PD
-
Материал датчика расходомера PD: алюминий, чугун и нержавеющая сталь
-
Высокоточный частичный расходомер: ± 0,2%
-
Повторяемость: ≤0,07%
-
Единица расхода: литр/галлон США/британский галлон
-
Доступные размеры и диапазоны расхода PD-расходомера
-
Расходомер PD 40 мм или 1,5 дюйма: 25–250 л/мин
-
Расходомер объемного типа DN50 или 2 дюйма, 55-550 л/мин
-
Расходомер DN80 PD или размер 3 дюйма: 506–5063 галлонов в минуту (галлонов США в минуту)
-
Расходомер объемного типа DN100 или 4 дюйма: 748~7484 галлона/минуту
-
Датчик расхода PD диаметром 150 мм или 6 дюймов может работать с расходом 300–3000 литров в минуту.
Применение объемных расходомеров
Измерение расхода авиационного топлива, растворителей, топлива, бензина, дизельного топлива, биодизеля, сжиженного нефтяного газа (СНГ), расходомеры сырой нефти, заправка поездов и железнодорожных вагонов, заправка горнодобывающего и промышленного транспорта, а также заправка судов и катеров, а также нагретых и/или вязких жидкостей; железнодорожные цистерны, доставляющие топливо в дома для отопления или бензин на автозаправочные станции; автоцистерны, доставляющие СНГ в дома и на фермы; и авиационные топливозаправщики, доставляющие авиационный бензин или реактивное топливо в самолеты.
Проверка операций по погрузке/разгрузке топлива и нефтепродуктов на топливных базах и/или нефтеперерабатывающих заводах
На автоцистерне для перевозки и доставки топлива/СУГ
Мощная система подачи топлива для больших транспортных средств и самолетов
Принадлежности для расходомеров вытеснительного типа
